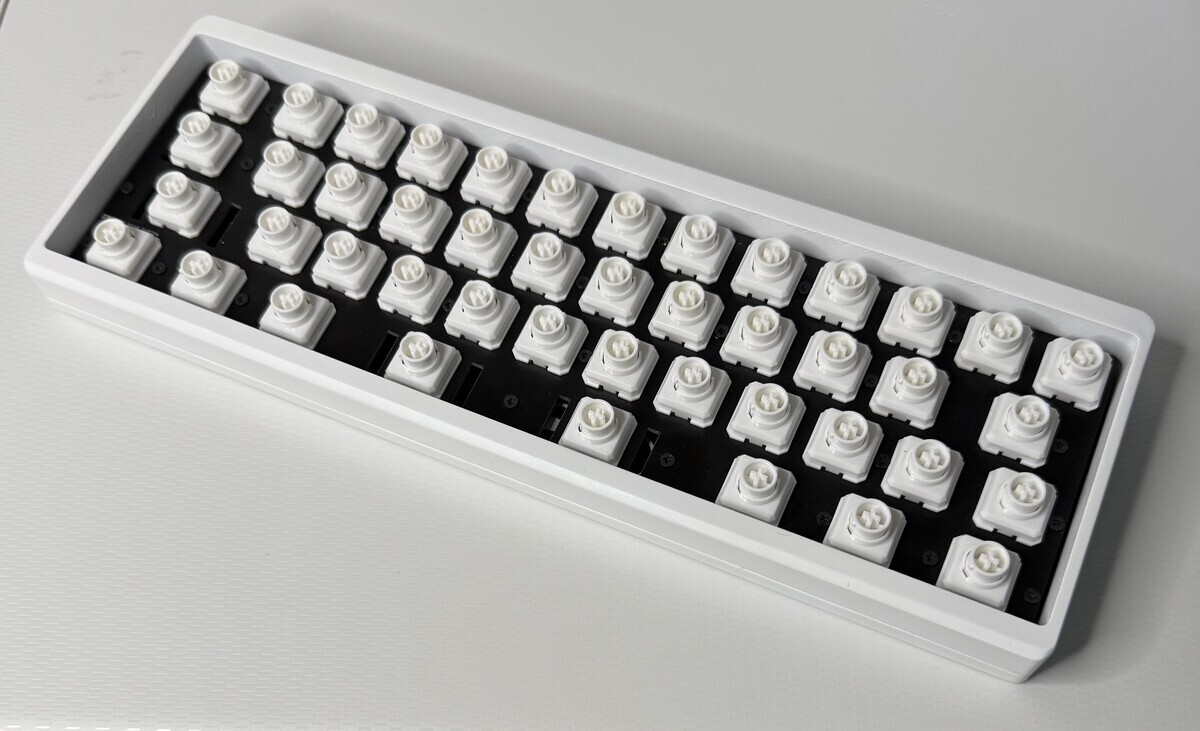

オープンソースの静電容量無接点方式キーボード『CapyBully』を組立てました。

Capactive sensing (EC) pcb for Bully keyboard

海外では、Electro-Capacitive technology 静電容量無接点方式のキーボードをTopre（東プレ）キーボードと呼ぶくらい東プレのキーボードが人気です。
以前、東プレのキーボードをメルカリに出品した時は、海外の仲介業者さんに購入いただいた経験があります。

github.com

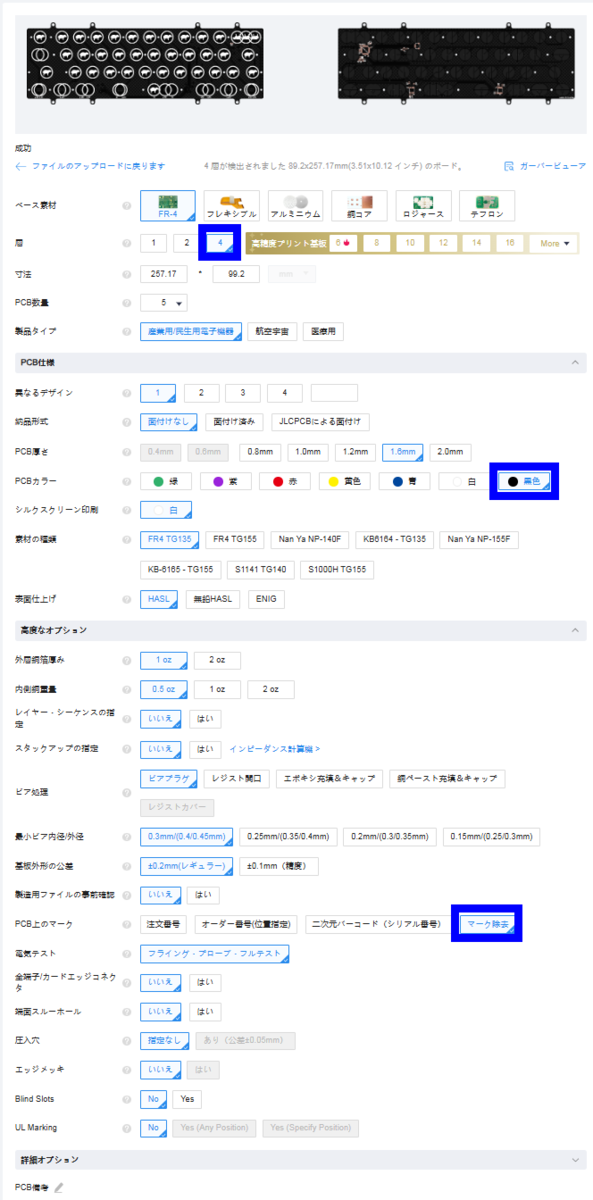

PCBAの見積り画面例

プリント基板（PCB）見積から、圧縮済みのガーバーファイル『capybully.zip』をアップロードします。
層：4　（自動で4層基板になります）
PCB数量：5　（最低発注数量）
PCBカラー：黒　（若干お高くなりますが好みで黒）
PCB上のマーク：マーク除去（製造番号なし、無料）

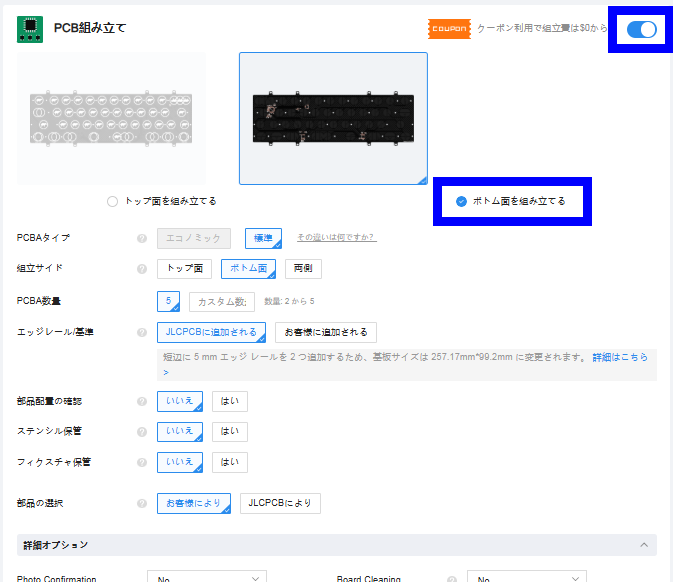

などの基板仕様を指定、画面下方の『PCB組み立て』を選択します。

PCBAタイプ：標準　（CapyBullyはエコノミックが選べません）
組立サイド：ボトム面　（部品をハンダ付けする面を指定します。キーボードの場合は、ボトム面が多いはず）
PCBA数量：5　（基板を余らせたくない）

選んで次へ進みます。

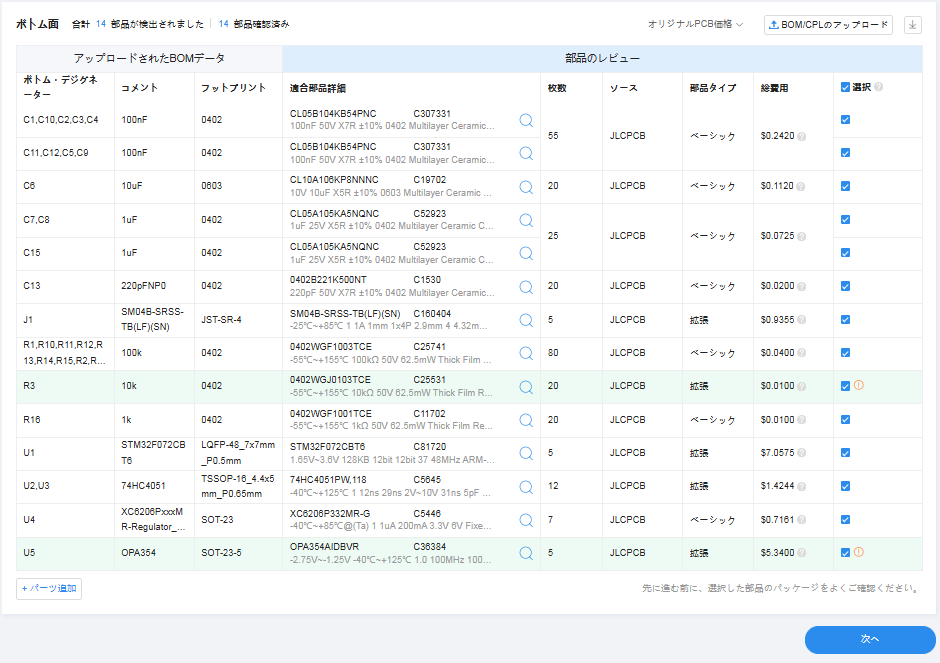

部品表

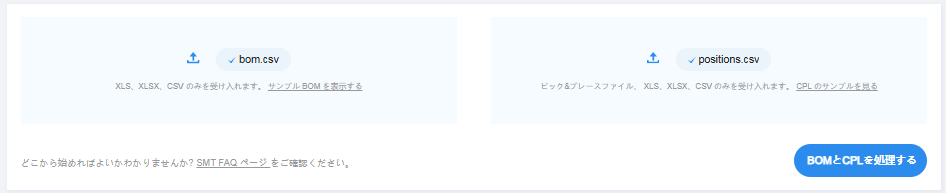

部品表『bom.csv』と部品の配置情報CPL『posithion.csv』をアップロードして『BOMとCPLを処理する』へ進みます。

部品の在庫がなければ、互換品を探して『選択』　次へ

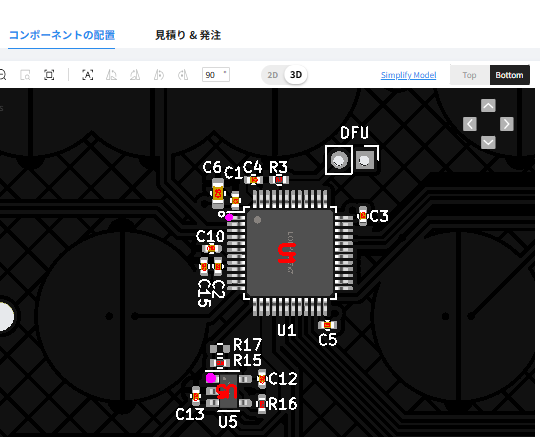

コンポーネントの配置

部品の向きを確認して次へ

見積り＆発注

見積りの詳細が表示されます。

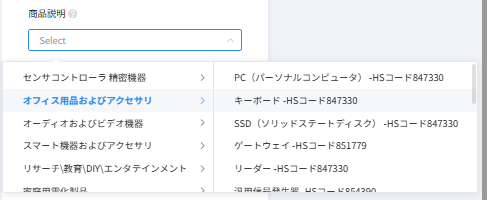

商品説明　＞　オフィス用品およびアクセサリ　＞　キーボード -HSコード847330
キーボード用のコードを選択してカートに保存します。

ドーターボード+PCBAの注文

『Bully』互換基板は、USBケーブルの接続に『Unified Daughterboard』というドーターボードを使います。
こちらも、MIT licenseで公開されています。
ありがとうございます。m(_ _)m
公開されているデータを使って、『Capybully』基板と同じようにPCBAできます。

GitHub - Unified-Daughterboard/UDB-C-JSH

『Unified Daughterboard』は4層基板を使っています。

JLCPCB の100mmｘ100ｍｍのお得用サイズでは、4層基板の値段が基板色で結構変わります。
一番お安い緑がお勧めです。

『Unified Daughterboard』は基板サイズから5個も10個もお値段に差がないんで、私は10個注文しています。

スイッチプレートのPCB

スイッチプレートはtopreスイッチ用とNizスイッチ用が公開されています。
Nizスイッチは、基板厚1.6mmでは爪が掛かり難いので、1.0mmか1.2mmで注文したほうが良さそうです。
私は、TECSEE のスイッチを基板厚1.6mmで使っています。

PCB、PCBA、3DP+塗装の価格の例

気になるお値段です。

capybully PCBA　：$113.47　(5枚）
UDB-C-JSH PCBA ：$37.85　（10枚 ）
plate PCB　　　　：$11.50　(5枚）

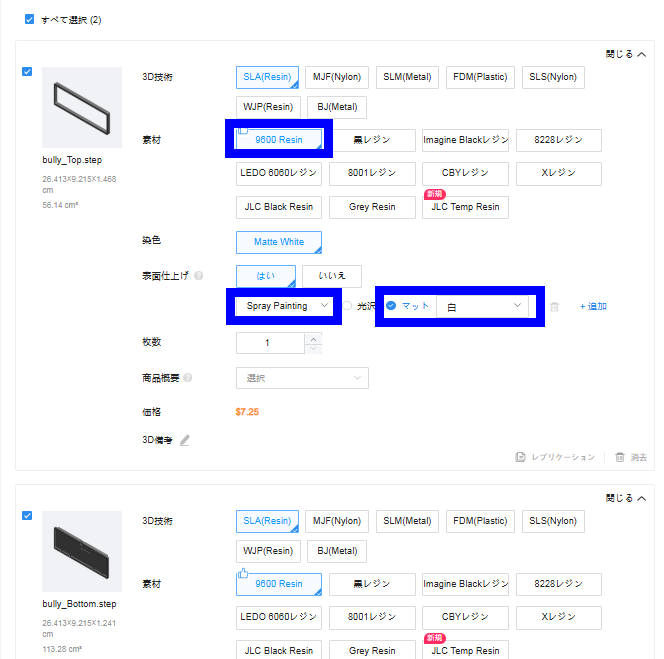

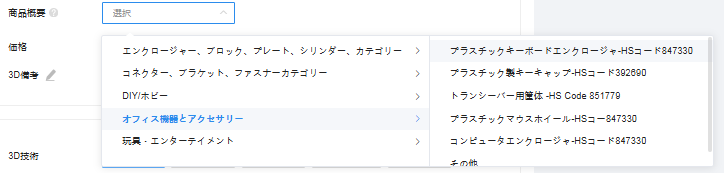

ケース3DP　　　：$22.09　（Top,Bottom）

商品合計：$184.91
送料　　：$16.38
小計　　：$201.29

VIAL

『CapyBully』は、VIALに対応しています。
STM32へのファームウェア書込みは『QMK Toolbox』を使います。
『QMK Toolbox』を使って、VIAL用のコンパイル済み『sporkus_capybully_vial.bin』を書込んでいきます。

『QMK Toolbox』を開いて、『OPEN』から『sporkus_capybully_vial.bin』を選択します。
『Auto-Flash』のチェックボックスにチェックを入れます。

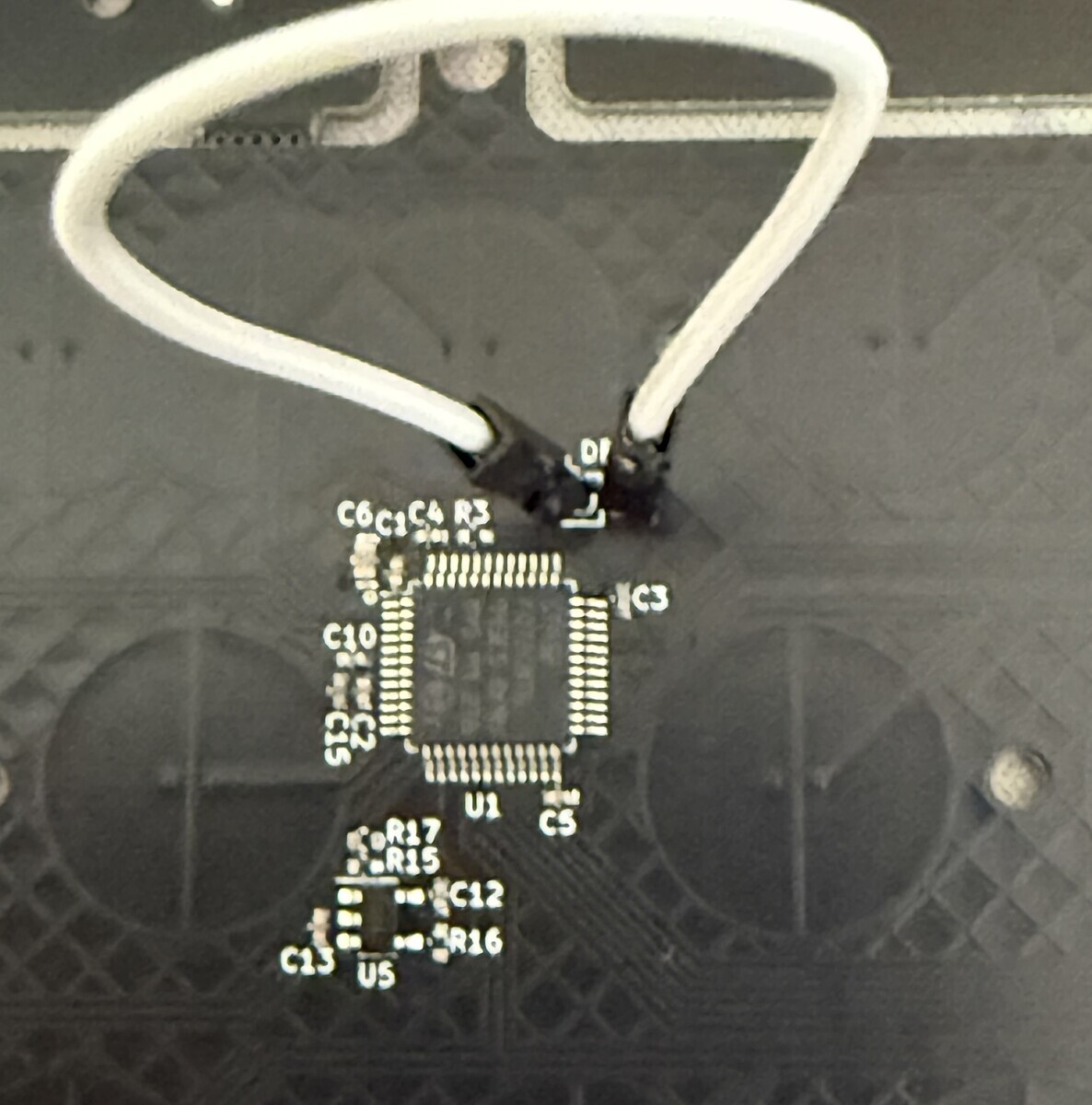

ドータボードを繋いでから、プリント基板上のDFUをショートさせることでBootできます。

USBケーブルを接続すると書込みが始まります。

（STM32 DFU device disconnected のメッセージ出ない？？？）

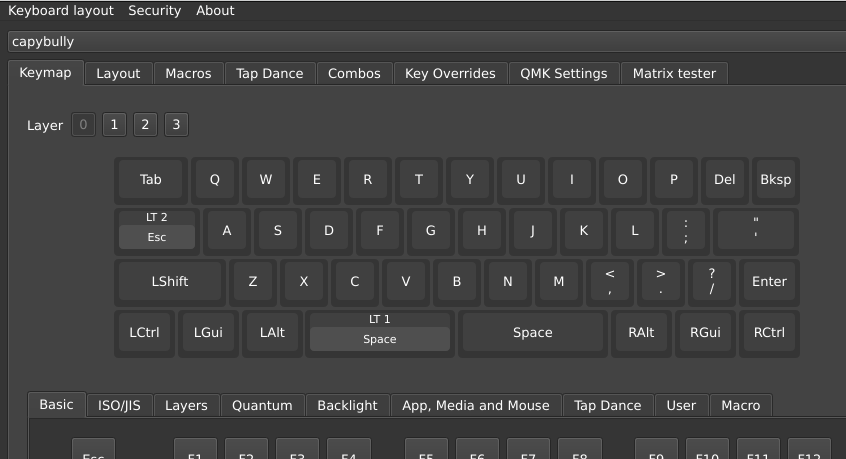

VIALを開いて

Matrix tester で動作確認。ECキーボードは、指を当てるだけで動作確認できます。

KEEB_PD

KEEB_PDという、毎週日曜19:00~21:00にいい感じのキーボードの写真をツイートするイベントに参加しています。

Keyboard: Capybully By Sporkus
Switch: TCSEE Gel Pad Noise Reduction Free Setting Pre-travel Electro-capacitive (EC) 2-in-1
Keycap: XVX PBT Keycaps#KEEB_PD #KEEB_PD_R267#自作キーボード #MechanicalKeyboard pic.twitter.com/6pNnpjCdv7

— 𝕜urihara (@kurihary) 2025年9月14日

Keyboard: Capybully (By Sporkus)
Switch: TCSEE Gel Pad Noise Reduction Free Setting
Pre-travel Electro-capacitive (EC) 2-in-1
Keycap: Time Themed Metal Texture PBT Cherry Profile#KEEB_PD #KEEB_PD_R273 #自作キーボード #MechanicalKeyboard pic.twitter.com/HyJRnFjReN

— 𝕜urihara (@kurihary) 2025年10月26日

初の40%静電容量自キ！！！
Keyboard: Capybully & wristball
Switch: TECSEE EC Tactile
Keycap: PBS Blank#KEEB_PD #KEEB_PD_R260 pic.twitter.com/HhZOihiBrB

— ごはんだ (@gohanda_kbd) 2025年7月27日
