はじめに

オープンソースのキーボードPica40 v2を組立てました。
Pica40 v2はzzeneg (Evgenii Vilkov) · GitHubさん設計の40キーの分割キーボードです。
コントローラボードはXIAOを使っていて、有線と無線に対応しています。

有線 : XIAO RP2040 QMK Vial
無線 : XIAO nRF52840 BLE　ZMK

ビルドガイドはTODOになっていますので注意ください。

github.com

https://www.reddit.com/user/zzeneg/

紹介記事

kbd.news

データのダウンロード

データはのライセンスで公開されています。
ありがたい。
pica40/LICENSE at main · zzeneg/pica40 · GitHub

github.com

基板の発注

基板はいつものJLCPCBへ注文しました。

発注方法はサリチル酸さんの記事を参考にしています。
salicylic-acid3.hatenablog.com

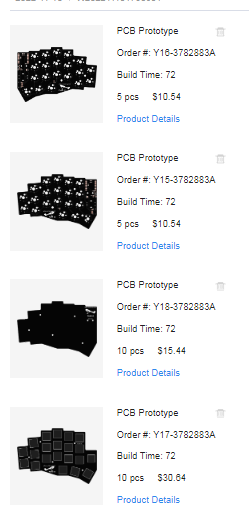

基板の金額

Topの金額が高めになっています。

READMEによるとchoc V2を使う場合は、topはいらないようなので、お安くしたい方はどうでしょう。
~~ただし、有線の場合choc V2を使うとUSB-Cコネクタと干渉して1.5Uのキーキャップは使えないようです。~~

到着

11月10日に注文して、11月21日に届きました。
最近は、Aliの部品も2週間かからなくなっていますので、部品の在庫を積む必要がなくなってきました。

こんな時間の配達、クロネコさんありがとう。
青い箱はエナジードリンク。１週間がんばる。#JLCPCB シール欲しかった。 pic.twitter.com/0OxLpmDMzs
— 𝕜urihara (@kurihary) 2022年11月21日

組立

佐賀県民は、基板のシルクに親しみを感じます。*1

癒しの時間、週末を始めよう。 pic.twitter.com/jbl23op6gE
— 𝕜urihara (@kurihary) 2022年12月10日

ハンダ付け

Pica40 v2の難関はUSB-Cコネクタのハンダ付けです。

zzeneg (Evgenii Vilkov) · GitHubさんがUSB-Cを選んだ理由は、ホットスワップ（電源を入れてコネクタを挿抜する）できるからだそうです。
開発中のV2.1ではTRRSを併用できるようにするそうです。

Pica40 v2の難関、Cコネクタのハンダ付け
カメラ判定でいけた。ハウジングも裏からハンダ上がった。 pic.twitter.com/Sh6lUhXHkh
— 𝕜urihara (@kurihary) 2022年12月11日

上手くいったと思ったら、左側のXIAOがブートできません。
テスタで調べると3.3VがGNDとショートしています。
回路から考えるとショート箇所は、USB-Cコネクタの下しか考えられません。

やってしまいました。

3.3V-GNDショート、Cコネクタの下だった。
痛恨のパターンはがし。。。。😭 pic.twitter.com/yXmszgXFye
— 𝕜urihara (@kurihary) 2022年12月24日

気を取り直して、別の基板で再度ハンダ付けしました。
フラックスをたっぷり塗って、ハンダがパターンから流すように付けました。*2

ネジ止め

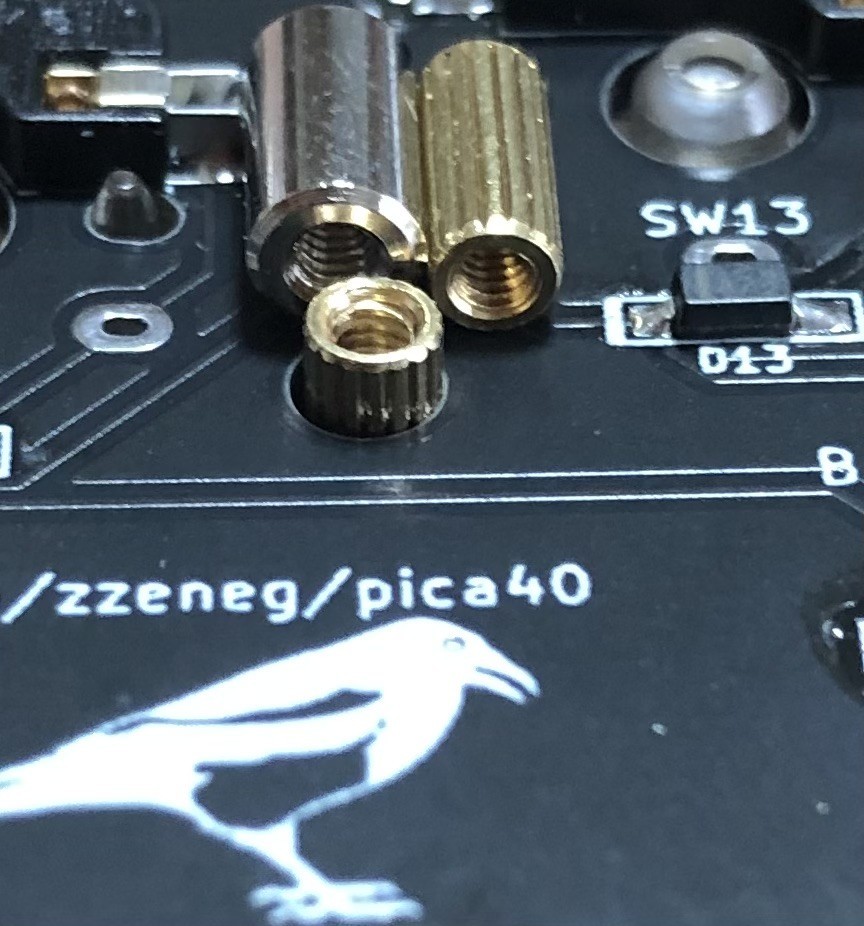

README Bill of materialsのようにスタンドオフを使います。
日本で入手性が良いM2スペーサは、外径が大きくて基板穴に入りません。

ファームウエア

有線で使う場合のコントローラは、XIAO RP2040です。
XIAO RP2040のファームウエアはQMK firmwareで、コンパイル済みも公開されています。

Ｂ（Boot)ボタンを押しながらXIAOの電源を入れて、pica40_rev2.uf2をドラッグ＆ドロップするだけで動きます。左右のXIAO2個とも同じuf2を入れます。　

アルバム

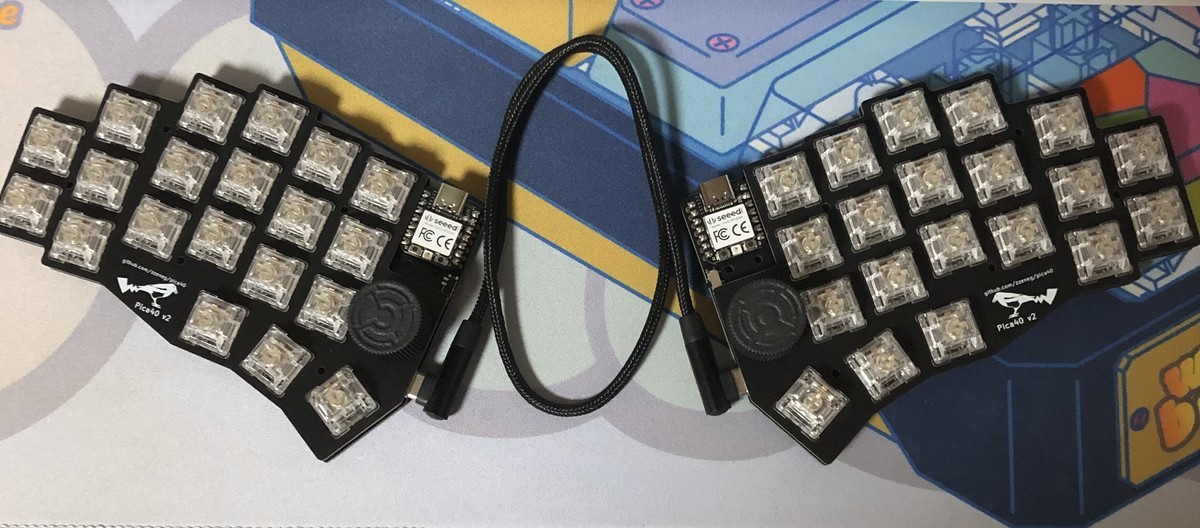

キーキャップなし

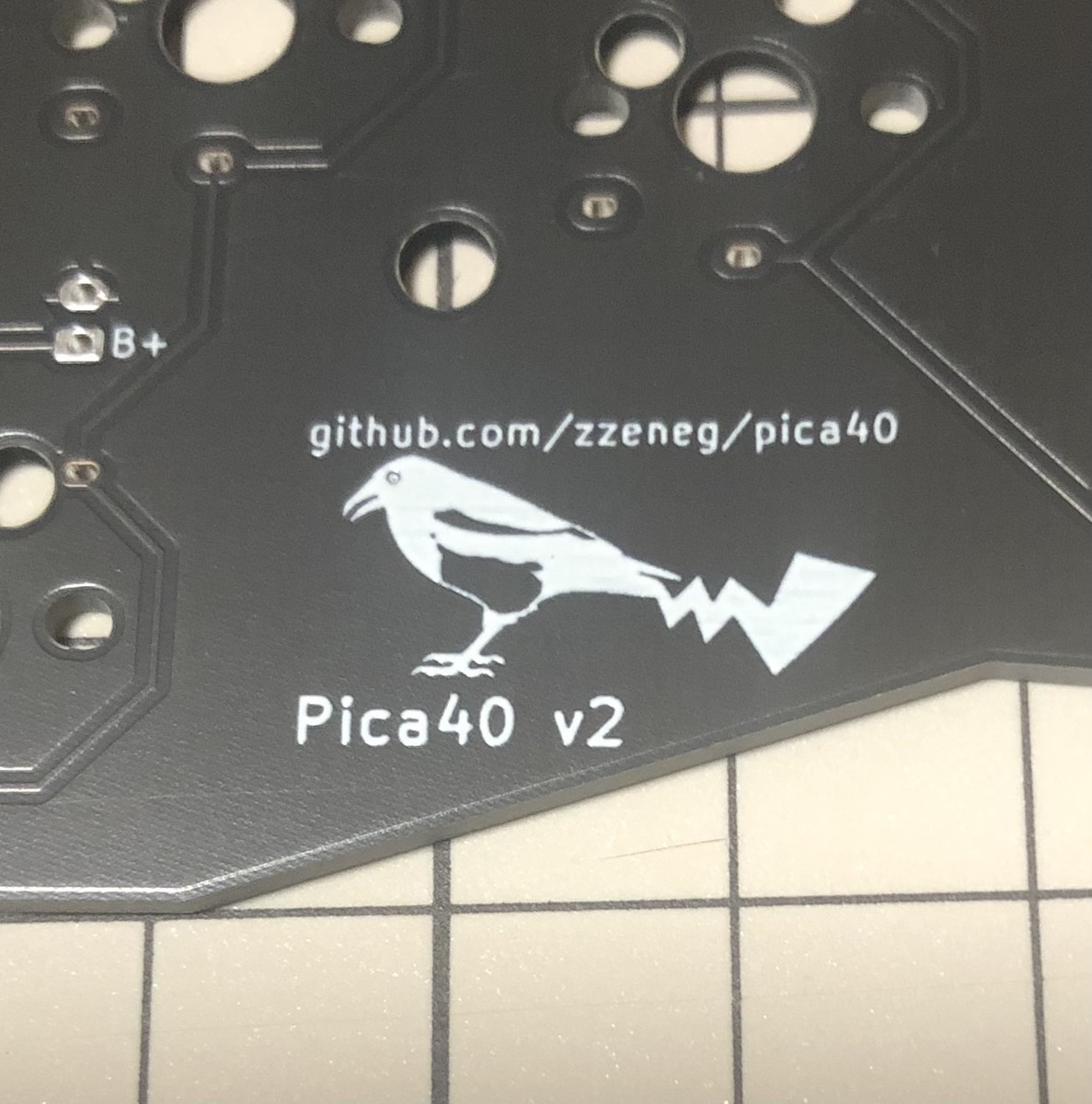

裏面の　Pica Pica

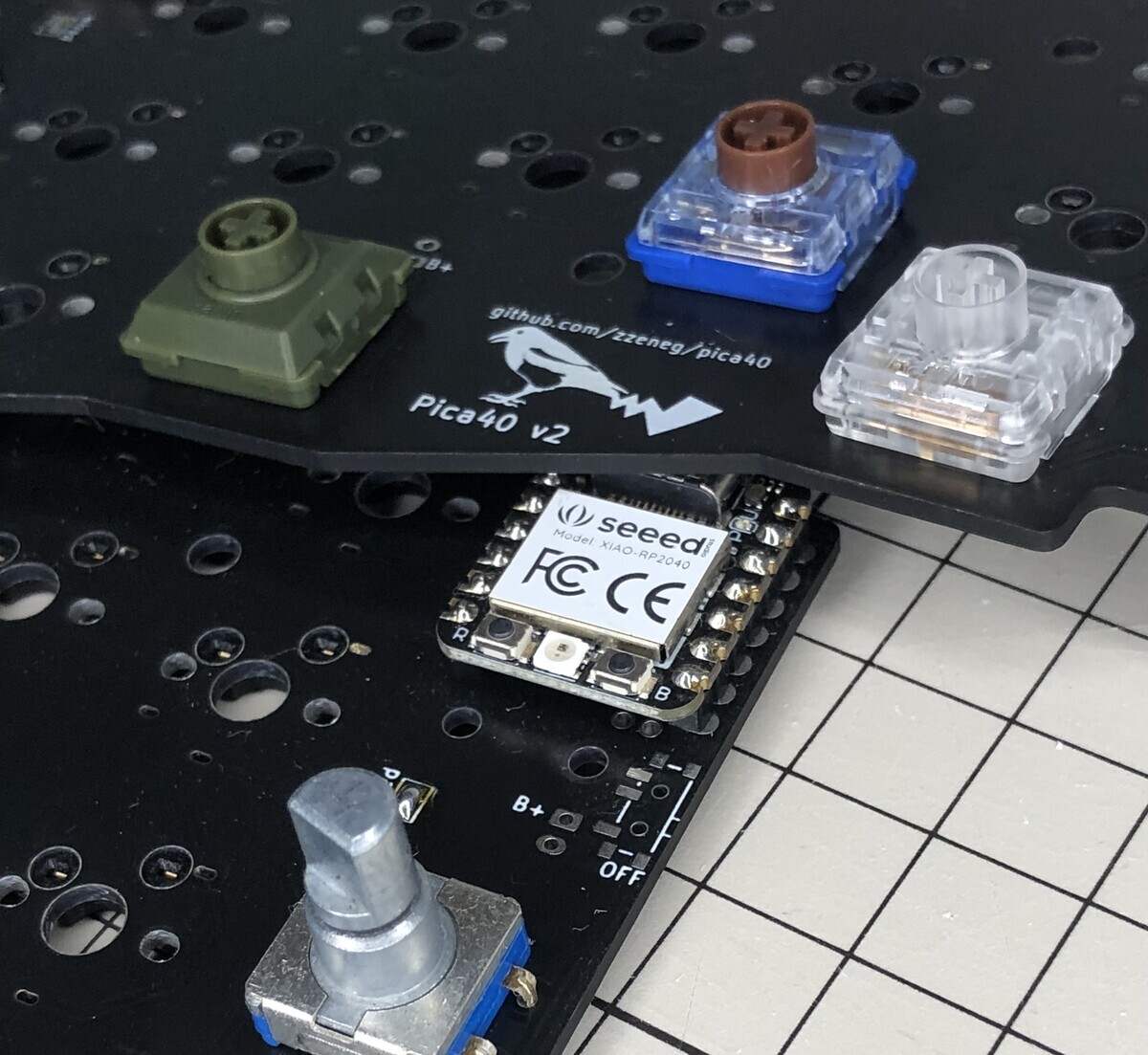

Choc V2対応

ホットスワップなし（スイッチハンダ付け）なのですが、Pica40 は最近のChoc V2 対応しています。

KEEB_PD

KEEB_PDという、毎週日曜19:00~21:00にいい感じのキーボードの写真をツイートするイベントに参加しています。

Pica Pica (Kachigarasu), a poetical character of the Saga Plain
Keyboard: Pica40 v2
Switch: Everglide Aqua King 55g
Keycap: DSA PBT,NP PBT blank#KEEB_PD #KEEB_PD_R130 #電子工作 pic.twitter.com/P6sd6cQvjJ
— 𝕜urihara (@kurihary) 2023年1月8日

バージョンアップ　（2023/07/16　追記）

V2.1になって3Dプリントのケースが追加されています。

kurihara.hatenadiary.jp
