年始に組立てたCQ出版のInterface（インターフェース）2021年10月号のRaspberry Pi Pico キーボードにPRK Firmwareを入れてみました。

kurihara.hatenadiary.jp

PRK Firmware

PRK Firmwareはhasumikinさん開発中の自作キーボード用のファームウエアです。
https://twitter.com/hasumikin

PRK Firmwareはコンパイル言語と違ってインタープリタのRubyで動くので、試作など思考錯誤の繰返し作業に適しています。

開発環境の設定など不要で、keymap.rbのファイル編集以外はGUIでインストールできます。
極端に言えば、2回のドラッグ&ドロップだけでキーボードが動くようになります。

ここからダウンロード、説明に従ってuf2をドラッグドロップ。

github.com

私は、先日使ったPiPi Gherkin用のkeymap.rbを元にPi Pico キーボードの回路図と下を参考にRaspberry Pi PicoのGPIO番号を書換えました。　

Raspberry Pi Pico、Pro Micro RP2040を使ってPRK Firmwareに対応した自作キーボードを設計する際のポイント | e3w2q.github.io
prk_crkbd/keymap.rb at main · picoruby/prk_crkbd · GitHub

動作確認用のkeymap.rb

# Initialize GPIO assign　Interface 2021-10 Raspberry Pi Pico KB 5x5

kbd = Keyboard.new

kbd.init_pins(
[ 22, 21, 18, 14, 15 ], # row0, row1,... respectively
[ 13, 12, 11, 10, 9 ] # col0, col1,... respectively
)

# default layer should be added at first

kbd.add_layer :default, %i[
  KC_NUMLOCK KC_F2    KC_KP_SLASH   KC_KP_ASTERISK    KC_KP_MINUS
  KC_DELETE  KC_KP_7  KC_KP_8       KC_KP_9           XXXXXX
  KC_TAB     KC_KP_4  KC_KP_5       KC_KP_6           KC_KP_PLUS
  KC_RCTL    KC_KP_1  KC_KP_2       KC_KP_3           XXXXXX
  XXXXXX     KC_KP_0  KC_EQUAL     KC_KP_DOT       KC_KP_ENTER
]

kbd.start!

このあと好みのキーを割当てていきました。

PRK Firmwareの情報元として、昨年末のPRK Firmware Advent Calendar 2021 - Adventarがお勧めです。

adventar.org

アルバム

KEEB_PD

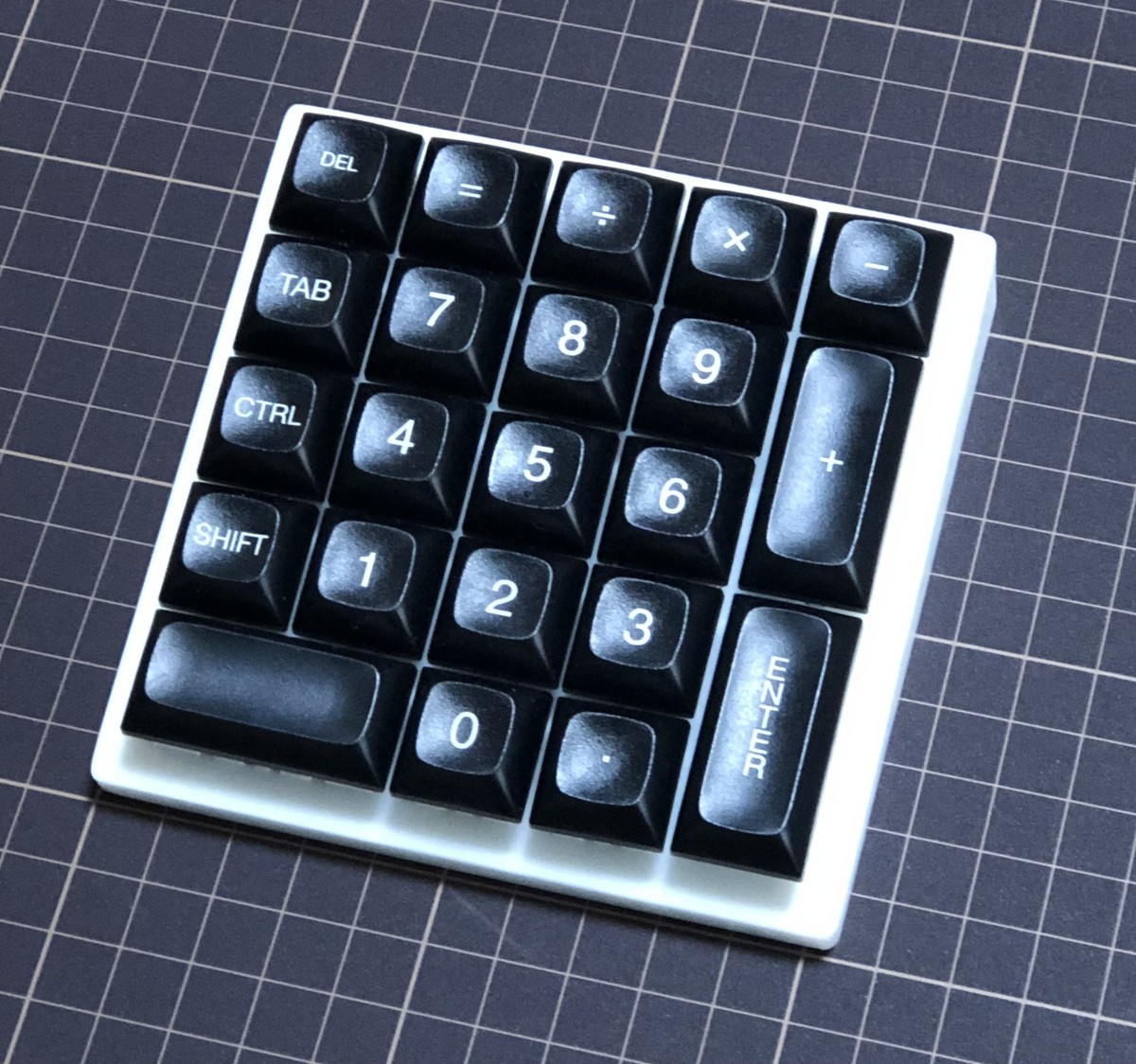

KEEB_PDという、毎週日曜19:00~21:00にいい感じのキーボードの写真をツイートするイベントに参加しています。
https://x.com/KEEB_PD

Keyboard:CQ Publishing Co., Ltd. Interface2021-10 Pi Pico PCB＆.stl
Switch: zorro red
Keycap:TEX ADA 104 US (Base)+ADD-ON#KEEB_PD #KEEB_PD_R79 pic.twitter.com/LesNOEwCWD
— 𝕜urihara (@kurihary) 2022年1月16日

GRIDのブルー欲しい、染色するか？

コンポジション　5×5
Keyboard:CQ Publishing Co., Ltd. Interface2021-10 Pi Pico PCB＆.stl
Switch: zorro red
Keycap:RAMA WORKS GRID#KEEB_PD #KEEB_PD_R84 pic.twitter.com/npkHSdh969
— 𝕜urihara (@kurihary) 2022年2月20日

GRID Set Cにも入らなかった。ブルー欲しい、染色するか？

Composition 5×5 No.2
Keyboard: CQ Publishing Co., Ltd. Interface2021-10 Pi Pico PCB ＆ 3DP data .stl
Switch: zorro red
Keycap: RAMA WORKS GRID Set C#KEEB_PD #KEEB_PD_R122 #PRK_Firmware #3dprinting #電子工作 pic.twitter.com/9pOt1CINt4
— 𝕜urihara (@kurihary) 2022年11月13日

Composition 5×5 No.3
Keyboard: CQ Publishing Co., Ltd.
Interface2021-10 Pi Pico PCB ＆ .stl
Switch: zorro red
Keycap: Deadline studio Doys#KEEB_PD #KEEB_PD_R148 #PRK_Firmware #3dprinting #電子工作 #MechanicalKeyboard pic.twitter.com/S5wUyd1qc2
— 𝕜urihara (@kurihary) 2023年5月14日

EXCEL PAD
Keyboard: CQ Publishing Co., Ltd.
Interface2021-10 Pi Pico PCB ＆ .stl
Switch: zorro red
Keycap: Chosfox Voyager PBT Doubleshot#KEEB_PD #KEEB_PD_R166 #PRK_Firmware #MechanicalKeyboard #電子工作 pic.twitter.com/GDE6o3mDJG
— 𝕜urihara (@kurihary) 2023年10月1日

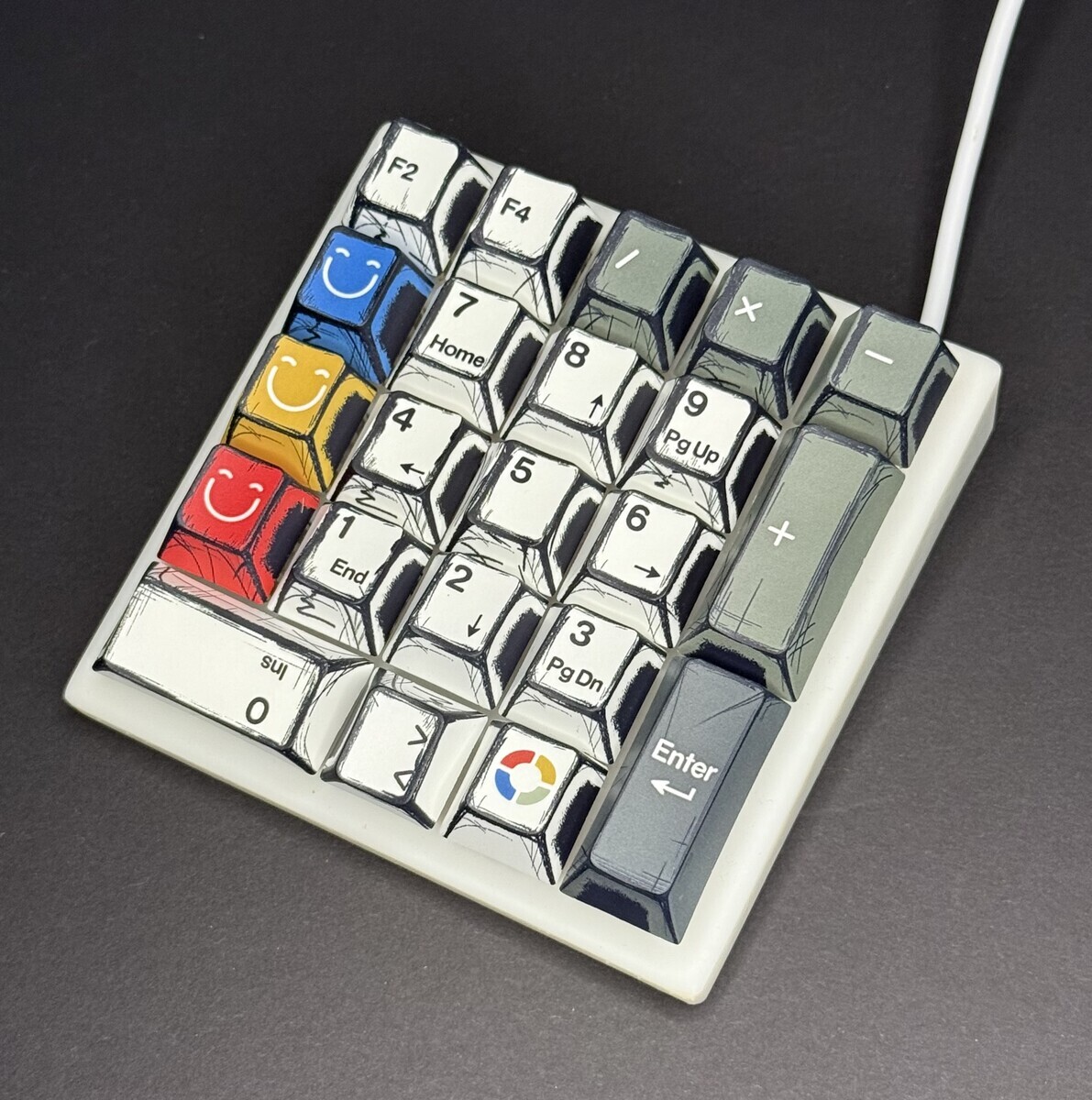

Comic Style Excel Pad
Keyboard: CQ Publishing Co., Ltd.
Interface2021-10 Pi Pico PCB ＆ .stl
Switch: zorro red
Keycap: Comic Style Colorful Mixed Light Keycaps#KEEB_PD #KEEB_PD_R236 #自作キーボード #MechanicalKeyboard #電子工作 #PRK_Firmware pic.twitter.com/QkZaoBetqK
— 𝕜urihara (@kurihary) 2025年2月9日
