少し前に手に入れたCherry純正キーボードを掃除のために分解したので、記録しておきます。
kurihara.hatenadiary.jp

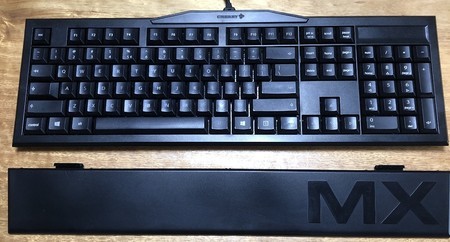

ハッキリ言ってCherryとパームレストのMXロゴだけで買ったようなものです。(^^)

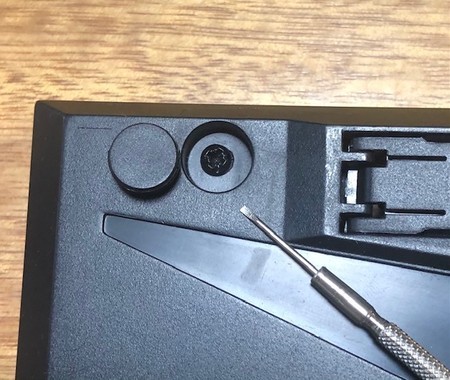

分解は裏の丸いカバー5カ所を外すとネジが見えます。

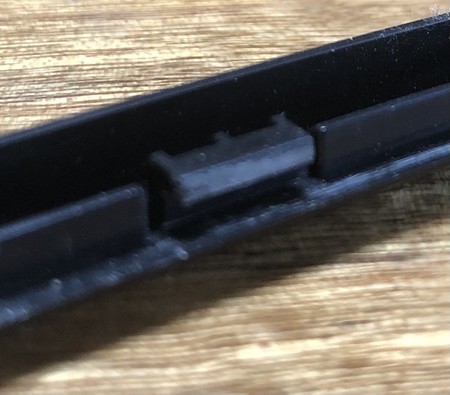

上下のカバーは嵌め合わせです。上のカバーを外に広げるようにして外していきます。

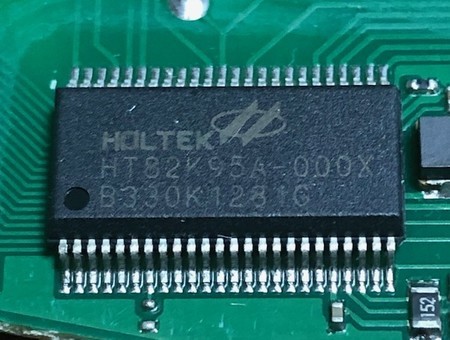

コントローラはHOLTEK です。

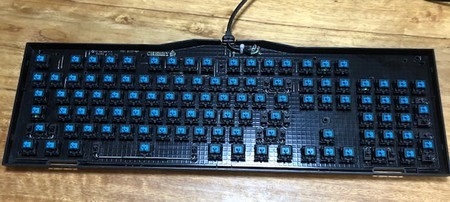

基板上面は黒色でMX青軸が基板に並んでいます。

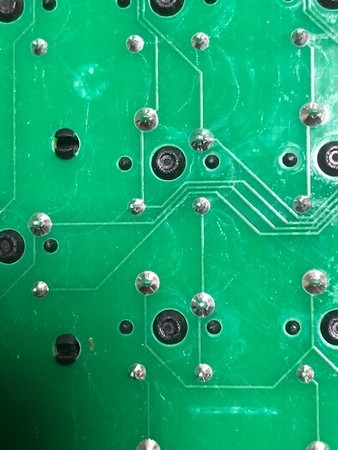

上面（部品面）には格子状のパターンがみえますが、ジャンパ線を使っていて、基板バターンは配線に使っていないようです。放射ノイズ対策でしょうか？

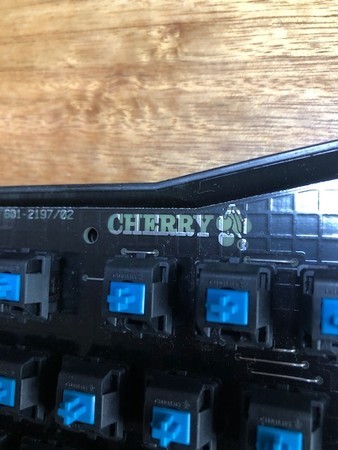

Cherryロゴとサクランボのレジスト抜きが上手いな。

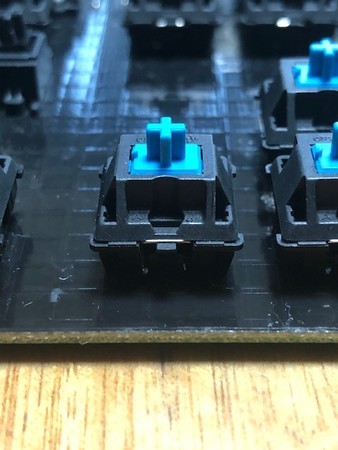

MXスイッチの中にも配線？スイッチのLED用の穴を使ってジャンパ配線しています。

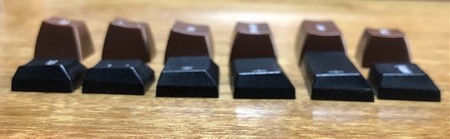

MXスイッチを使って薄いキーボードに仕上げるため？薄いキーキャップを使っています。下の写真は、SAプロファイルのキーキャップと並べた写真です。
