最近、ルーティング周りの理解が浅く感じたためネットワークの勉強をしています。せっかくイイ感じのルータとL3SWを持っているので、そこそこ理論を頭に入れたうえで実践してみました。
主な使用機材

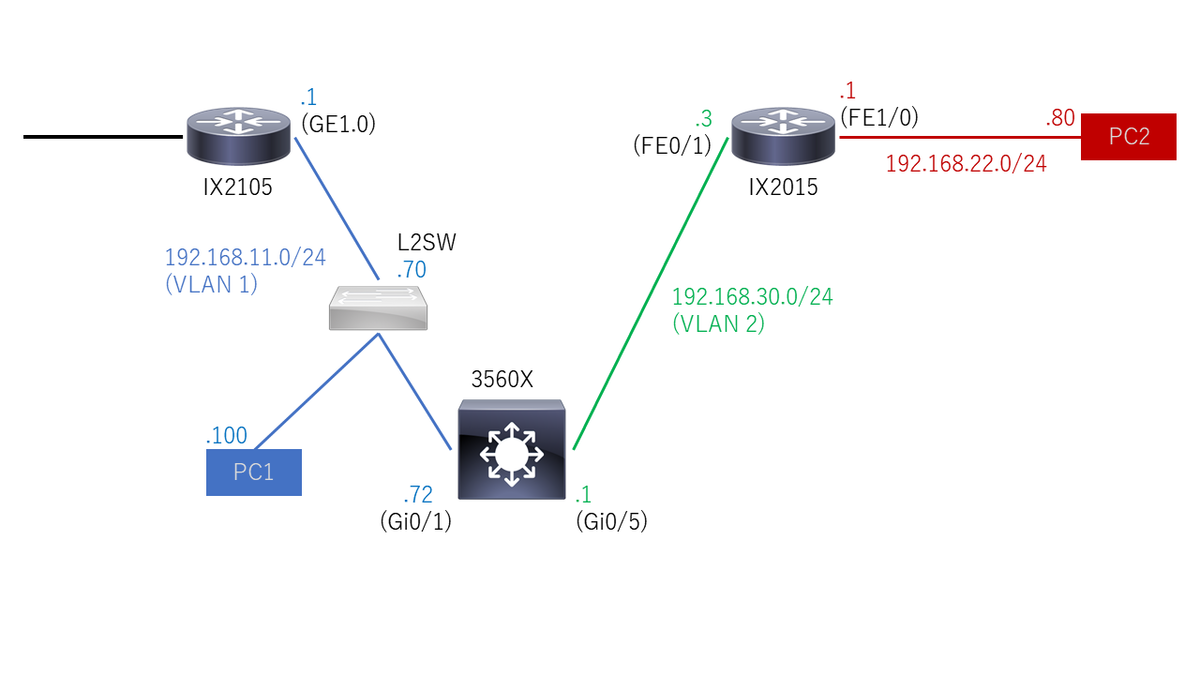

実験環境NW構成
概ね以下の図の通り。
今回の目的は、各L3機器にスタティックルートを設定せずにPC1 <-> PC2間で通信を行うことです。OSPFによる動的ルーティングを利用します。
下準備
まず、3560X <-> IX2015間の通信を行うため、LANケーブルを接続したポート(Gi0/5)をVLAN 2のアクセスポートとして指定します。
---3560X--- Switch(config)# interface GigabitEthernet0/5 Switch(config-if)# switchport access vlan 2
コンフィグの流し込み
各機器に対して、自分が直接つながっているネットワークのアドレスと、それに紐づけるOSPFエリアの値を流し込んでいきます。
---IX2105--- Router(config)# ip router ospf 1 Router(config)# network 192.168.11.0/24 area 0 ---IX2015--- Router(config)# ip router ospf 1 Router(config)# network 192.168.30.0/24 area 0 Router(config)# network 192.168.22.0/24 area 0 ---3560X--- Switch(config)# router ospf 1 Switch(config)# network 192.168.11.0 0.0.0.255 area 0 Switch(config)# network 192.168.30.0 0.0.0.255 area 0
設定自体はこれでおしまいです。各ルータでshow ip routeを叩いてルートが反映されているかを確認してみます("O"で示される行のエントリがOSPFによって生成された経路情報となります)。

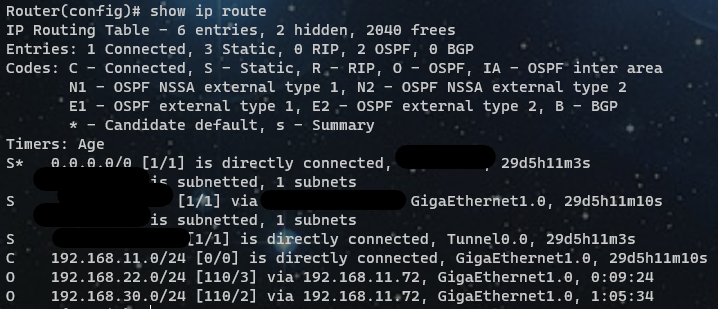

IX2105

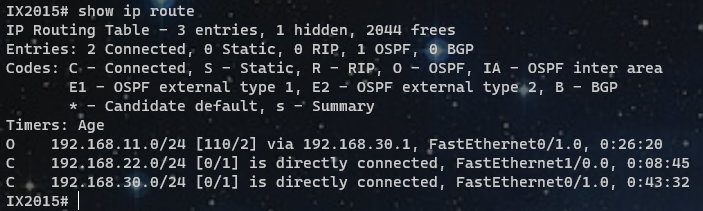

IX2015

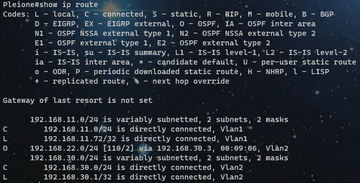

3560X

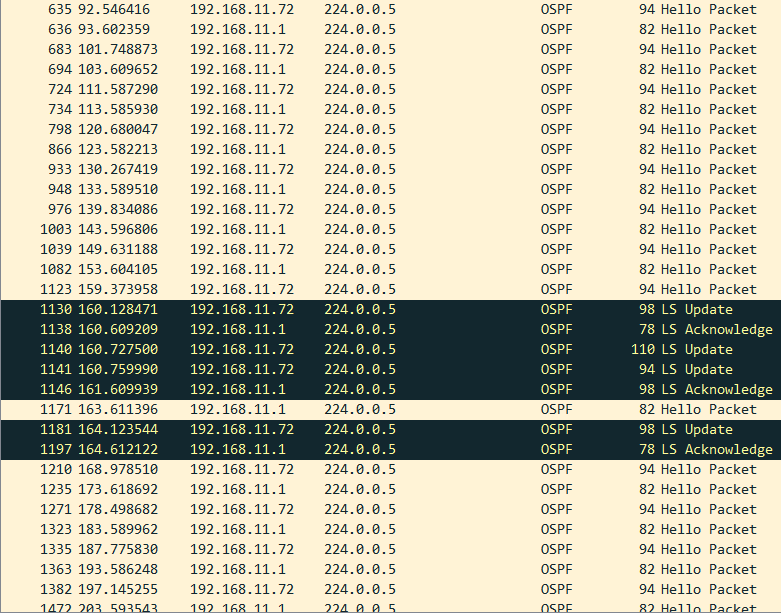

さらに、これらの設定を行っている間にWiresharkを用いてパケットキャプチャした結果、次のようにOSPFのリンク状態更新(LS Update)パケットや、リンク状態確認応答(LS Acknowledge)パケットを捕まえることができました。
あわせて、10秒間隔で各ルータからOSPFルータを探索するためのHelloパケットが流されているのもわかります。なお、これらのパケットの宛先224.0.0.5はOSPFルータを指すIPv4マルチキャストアドレスです。
疎通確認
Pingで確認。

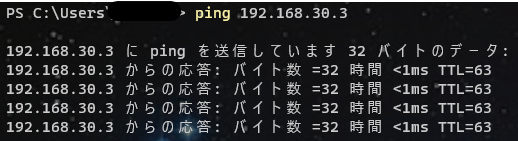

192.168.11.0/24 <=> 192.168.30.0/24

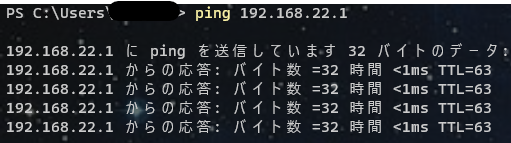

192.168.11.0/24 <=> 192.168.22.0/24

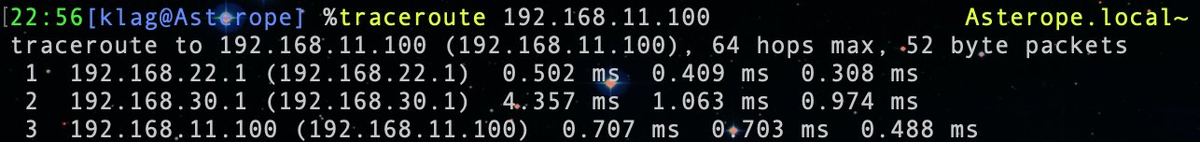

traceroute PC2 => PC1
このとおり、各L3機器で正しくルーティングされていることがわかります。
おわりに
今後は、各経路への重み付けをしてみたり、RIPでの動的ルーティングも実験してみようかなとも考えています。
また、OSPFパケットに関してもまだ確認できていないもの(リンク状態更新要求など)の確認や、既存のOSPFネットワークに新たなルータを導入した際の挙動確認なども行っていきたいです。
