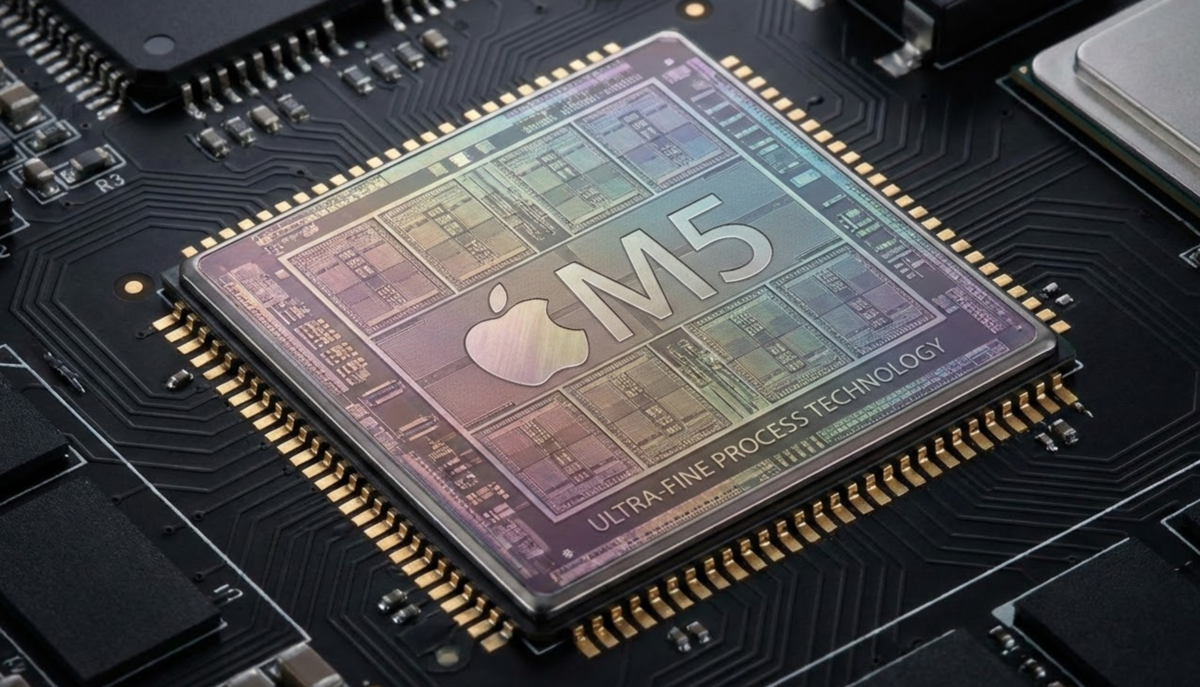

最近発表されたばかりの最新MacBookシリーズ。その心臓部には全く新しい「M5チップ」が搭載されており、世間の注目を集めていますね。しかし、一部のニュースやインターネットの噂などで、「今回のM5チップの上位モデルでは、コスト削減のためにチップレット技術というものが使われているらしい」というお話を見かけたことがあるかもしれません。

これを聞いて、「コスト削減は企業にとっては良いことだろうけれど、私たちユーザーにとっては処理速度が落ちてしまう原因になるのではないか？」と不安に感じた方もいらっしゃるでしょう。実際、複数のチップをつなぎ合わせる構造にすると、チップ間のデータのやり取りが渋滞してしまい、結果的にパソコン全体の動きが遅くなってしまうのでは、という疑問は非常に理にかなっています。

この記事では、パソコンの専門用語が少し苦手な方にもすんなりと理解していただけるように、チップレット技術の本来の目的と仕組みを優しくひも解いていきます。そして、Appleがどのようにして「コスト削減」という課題と、「圧倒的な処理速度の維持」という一見すると矛盾するミッションを見事に両立させたのか、その驚くべき魔法のような工夫をたっぷりとご紹介します。最後までお読みいただければ、新しいMacBookがあなたにとって本当に頼れる相棒になるのかどうか、自信を持って判断できるようになりますよ。

1. M5チップで採用されたチップレット技術とは

まずは、話題の中心となっている「チップレット技術」とは一体どのようなものなのか、これまでの仕組みと比較しながらわかりやすくご説明していきますね。

これまでのMacBookに搭載されてきたM1チップからM4チップまでは、「モノリシック」と呼ばれる昔ながらの設計方法で作られていました。これは、計算や命令をこなすCPU、美しい映像を描き出すGPU、そして人工知能の処理を専門に行うニューラルエンジンといったパソコンの重要なパーツたちを、すべて1枚の巨大なシリコンの板の上にぎゅっと詰め込んで作るという方法です。この作り方は、すべてのパーツが同じ場所にあるため、データのやり取りが極めて速く行えるという素晴らしいメリットを持っていました。

しかし、性能をさらに引き上げようとしてチップのサイズをどんどん大きくしていくと、思わぬ壁にぶつかってしまいます。製造の途中で、シリコンの板のほんの小さな1箇所にでも傷や欠陥が見つかれば、他のパーツがどれほど完璧に作られていたとしても、その巨大なチップ全体を不良品として捨てなければならないからです。大きくて高性能なチップを作れば作るほど、この不良品が出る確率が高くなってしまい、結果として製造コストが跳ね上がってしまうという大きな悩みを抱えていました。

そこで、Appleが最新のM5 ProやM5 Maxといった上位モデルで新たに採用したのが「チップレット技術」です。これは、最初からすべてを1枚の巨大な板に作るのではなく、CPUの役割を持つチップと、GPUの役割を持つチップを別々の小さなブロックとして作り、後から精巧なパズルのようにつなぎ合わせるという画期的な手法です。

パーツを小さく分けて作ることで、もし一部のブロックに欠陥が見つかっても、その小さなブロックだけを交換すれば済むようになります。これにより、製造過程での無駄な廃棄が劇的に減り、良品ができる割合が大きく向上します。これが、チップレット技術がコスト削減に効果的だと言われる最大の理由なのです。さらに、別々に作ることができるため、「CPUはそのままにして、GPUのブロックだけをさらに大きくして性能を上げる」といった、柔軟で無駄のない製品作りが可能になりました。

2. チップレットが抱える転送速度低下の不安

さて、ここまでのお話を聞くと、「無駄がなくなって柔軟に作れるなら、良いことばかりではないか」と思われるかもしれません。しかし、この技術にはパソコンの性能を左右しかねない大きな弱点が潜んでいます。それが「チップ間の転送速度の低下」によるボトルネックの発生です。

これまでの1枚の板で作られた設計では、すべてのパーツが1つの小さな街の中に密集して建てられているような状態でした。そのため、パーツ同士がデータをやり取りする際は、隣の建物へ歩いてすぐ届けることができ、待ち時間はほとんどありませんでした。

ところが、チップレット技術のように物理的に別々のチップに分けてしまうと、街と街が大きな川で分断されてしまったような状態になります。データのやり取りをするためには、わざわざ橋を渡って隣の街まで行かなければなりません。この橋を渡るための移動時間が遅延を生み出してしまいます。どんなにCPUやGPUの性能自体が高く、計算を素早く終わらせたとしても、次のパーツへデータを渡すための道が細くて渋滞してしまえば、結果としてMacBook全体の動作がもたついてしまうのです。

特に、今の時代に求められている高画質な4K動画の編集作業や、複雑な3Dモデルの作成、そして急速に普及しているAIを活用した処理などでは、私たちの想像を絶するほど膨大な量のデータがパーツ間を絶え間なく行き来します。そのため、データの通り道がボトルネックになってしまうことは、プロフェッショナルな作業を支える上位モデルのMacBookにとって、絶対に避けなければならない重大な課題でした。

3. Appleがコストと処理速度を両立させた驚きの工夫

「転送速度が落ちてパソコンが遅くなるかもしれない」という致命的な弱点に対し、Appleは決して妥協を許しませんでした。コストを抑えつつも、これまでのモデルを軽々と超える爆速な処理スピードを実現するために、Appleは最先端の技術を惜しみなく投入しています。ここでは、その魔法のような3つの工夫について詳しく見ていきましょう。

魔法の橋渡し技術による超高速通信

Appleは、別々のチップをつなぎ合わせるために、単に基板の上に並べて細い線を引くようなことはしませんでした。製造メーカーが持つ最新のパッケージング技術である「SoIC-MH」という特別な手法を採用したのです。

これは、チップとチップの下に「インターポーザ」と呼ばれる特殊な超高密度の土台を敷き詰める技術です。わかりやすく例えるなら、分断された街と街の間にただの細い橋を架けるのではなく、地下に何万車線もある巨大な専用高速道路を建設したようなものです。この特殊な土台の上でチップ同士をピタリとつなぎ合わせることで、電気的な距離を極限まで短くすることに成功しました。これにより、物理的には別々のチップでありながら、まるで最初から1つのチップであったかのような超高速通信を実現し、データの渋滞を未然に防いでいるのです。

圧倒的なユニファイドメモリ帯域幅の維持

AppleのMacBookが持つ最大の強みのひとつに、「ユニファイドメモリ」という独自の仕組みがあります。通常、パソコンはCPU専用のメモリと、GPU専用のメモリが別々に用意されており、互いにデータをコピーして渡す手間がかかっていました。Appleはこの作業机をひとつに統合し、CPUとGPUが同じデータを瞬時に共有できるようにして、圧倒的なスピードを生み出していました。

チップレット技術でチップが2つに分かれても、Appleはこの共有システムを完璧に維持しただけでなく、データの通り道をさらに太く広げました。以下の表で、新しいM5シリーズがどれだけ太いデータの通り道を持っているかを確認してみましょう。

チップの種類	搭載できる最大のメモリ容量	メモリ帯域幅（1秒間あたりの転送速度）
M5（基本モデル）	32GB	153.6 GB/s
M5 Pro	64GB	307 GB/s
M5 Max	128GB	614 GB/s

上位モデルであるM5 Maxに至っては、1秒間に約614GBものデータを転送できる信じられないほど太いパイプを持っています。これは、高画質な映画何百本分ものデータをわずか1秒で送れるスピードです。チップを分割してもこれだけの圧倒的な転送速度をしっかりと確保しているため、データの受け渡しでボトルネックが発生するどころか、超巨大なAIモデルの学習や、何層にも重なった重い動画プロジェクトであっても、息をのむほどスムーズに処理できるようになっています。

熱の分散によるフルパワーの持続

実は、チップを分割したことで「処理速度が安定して高まる」という、企業側も予想していなかったような素晴らしい副産物が生まれました。それが、パソコンの天敵である熱の管理がしやすくなったことです。

従来の1つのチップにすべてがまとまった設計では、重い映像処理などでGPUがフル稼働して高温になると、すぐ隣にあるCPUにまでその熱が直接伝わってしまっていました。パソコンは熱くなりすぎると壊れてしまうため、安全のために泣く泣く全体の処理スピードを落として冷ます必要がありました。

しかし、チップレット技術によってCPUとGPUが物理的に分かれたことで、熱が直接隣へ伝わりにくくなりました。それぞれが独立して熱を逃がしやすくなったため、CPUもGPUも自分のペースで最大限の力を発揮し続けることができるようになったのです。結果として、何時間もかかるような重い動画の書き出し作業などを行っても、途中でスピードが落ちることなく、常にフルパワーで駆け抜けることができるという大きな恩恵をユーザーにもたらしています。

4. ボトルネックを打破する内部設計の進化

Appleの工夫は、チップのつなぎ方や熱の管理だけにとどまりません。通信の遅延を防ぐために、チップの中身の設計そのものも根底から見直され、大きく進化しています。

新たなコア構成による効率アップ

パソコンの頭脳であるCPUの中には、コアと呼ばれる作業員が何人も入っています。これまでのモデルでは、複雑な作業を担当する高性能コアと、簡単な作業を少ない電力でこなす高効率コアの2種類の作業員が協力して働いていました。

しかし、今回のM5 ProとM5 Maxでは、この高効率コアを思い切ってなくすという大胆な決断を下しました。その代わりに、驚異的なスピードで動く「スーパーコア」を6個と、それに次ぐ高い性能を持ちながら少し電力を抑えた「Mコア」を12個配置し、合計で最大18コアという非常にアグレッシブでパワフルな陣容を採用しました。

簡単な作業員をなくし、全員が熟練のエリート作業員になったようなものです。これにより、複数の重いソフトウェアを同時に動かしたり、複雑な計算を並行して行ったりする際の処理スピードが劇的に向上し、前世代のモデルと比べても圧倒的なパフォーマンスを叩き出しています。

GPUに直接組み込まれたAI専用回路

さらに特筆すべきは、近年もっとも重要視されているAI処理への対応です。これまで、画像の一部を自動で生成したり、音声を解析したりといったAIの計算は、ニューラルエンジンという専用の場所で行われていました。しかし、映像を描き出すGPUで処理をしていたデータを、わざわざニューラルエンジンまで送って計算させると、そこでもまた移動の手間が発生してしまいます。

そこでAppleは、M5チップのGPUの中にあるすべてのコアに、AIの計算を専門で行う「ニューラルアクセラレータ」という小さな回路を直接組み込みました。これにより、映像の処理を行っている最中にAIの力が必要になっても、わざわざ遠くへデータを送る必要がなくなりました。GPUの中だけで計算が自己完結するため、無駄なデータ移動が極限まで減少し、まるで魔法のように瞬時に処理が終わるようになっています。この工夫によって、AIの処理能力は過去のモデルと比べて飛躍的に高まっています。

5. まとめ

最新のMacBookシリーズに搭載されたM5チップのチップレット技術について、ここまでの重要なポイントを振り返ってみましょう。

チップを複数のブロックに分けて製造するチップレット技術は、不良品による廃棄を減らし、製造コストを抑えながら柔軟な設計を可能にする非常に理にかなった手法です。一方で、チップが分かれることによるデータの転送速度の低下という大きな不安要素がありました。

しかしAppleは、最新の超高密度なパッケージング技術を用いてチップ同士を極限まで近づけ、さらに最大614GB/sという桁違いのメモリ帯域幅を確保することで、このボトルネックの問題を完璧に解消しました。そればかりか、チップが分かれたことで熱がこもりにくくなり、長時間の高負荷な作業でも処理スピードが落ちないという、プロフェッショナルにとって喉から手が出るほど嬉しいメリットまで生み出しています。

さらに、AI処理専用の回路をGPUに直接組み込むなど、データ移動の無駄を省くチップ内部の賢い設計変更も行われました。

結論として、今回のチップレット技術の採用は、決してコストを削減して安くあげるための妥協ではありません。これまでの設計では物理的に不可能だったさらなる限界突破の高性能化を実現するために、Appleが選び抜いた最良の進化の形なのです。もしあなたが、動画編集やデザイン、プログラミングなどの用途で新しいMacBookを検討しているなら、転送速度の心配は一切無用です。むしろ、これまで以上に快適で頼もしい相棒として、あなたのクリエイティビティを全力でサポートしてくれることでしょう。
