プログラミング　ジオメトリインスタンシング③

DrawIndexedInstancedでオフセット指定

DrawIndexedInstancedメソッドにはインスタンスのオフセットを指定できるようです。
つまりここに値を入れれば場所を弄れるのでは・・・？
さっそくやってみます。

//一番最後の引数がオフセット
mDeviceContext->DrawIndexedInstanced(mDrawNum,10,0,0,10);

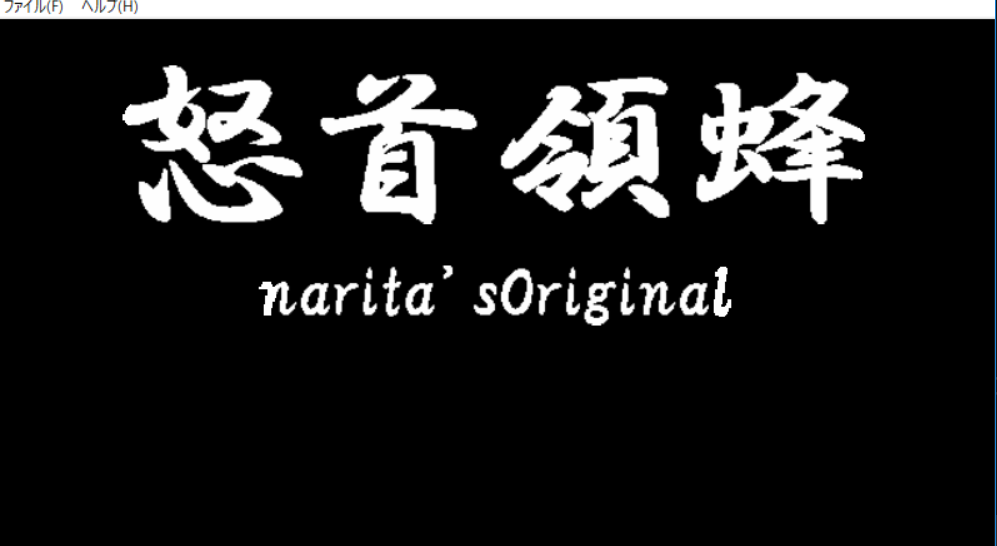

結果です。

うん、変わらないorz

シェーダーでポジションを弄る

hlslにSV_InstanceIDっていうものがあります。
これはシステム側からインスタンスを用いた時にシステムから
割り当てられるインスタンスIDを取得します。

システム側から自動で割り当てられるのでプログラマーが
入力レイアウトを弄る必要はないです。というかできませんｗ

この値を使って頂点シェーダーでポジションをずらしてみます。

// 定数バッファ(CPU側からの値受け取り場)
cbuffer global
{
    matrix gWVP;
    float4 gColor;
};

Texture2D mTexture : register(t0); //テクスチャー
SamplerState mSampler : register(s0); //サンプラー

struct VS_INPUT
{
    float4 Pos : POSITION;
    float2 Tex : TEXCOORD;
    uint InstanceId : SV_InstanceID;
};

// 頂点シェーダから出力される構造体
struct VS_OUTPUT
{
    float4 Pos : SV_POSITION;
    float2 TextureUV : TEXCOORD;
};

// 頂点シェーダ
VS_OUTPUT VS(VS_INPUT input)
{
    VS_OUTPUT output;
    output.Pos = mul(mul(input.Pos, gWVP), input.InstanceId);
    output.TextureUV = input.Tex;
    return output;
}

// ピクセルシェーダ
float4 PS(VS_OUTPUT input) : SV_Target
{
    float4 tex = mTexture.Sample(mSampler, input.TextureUV);
    if (tex.a <= 0) discard;
    tex *= gColor;
    return tex;
}

結果です。

なんか消えた・・・？
画面外にズレたということでしょうか・・・？
それにしてはタイトルロゴが微塵もずれていない・・・・
成功しているのかもしれませんが
ちょっと望む形とは違いそうです。

シェーダーでテクスチャUVを弄る

とりあえずインスタンスIDを使ってシェーダーから
表示を弄れそうな雰囲気を感じ取れました。

なので弄れるもう一つの値である
テクスチャUVを弄ってみます。

// 頂点シェーダ
VS_OUTPUT VS(VS_INPUT input)
{
    VS_OUTPUT output;
    output.Pos = mul(input.Pos, gWVP);
    output.TextureUV = mul(input.Tex, input.InstanceId);
    return output;
}

さっきの頂点シェーダーの中身を少し変えました。

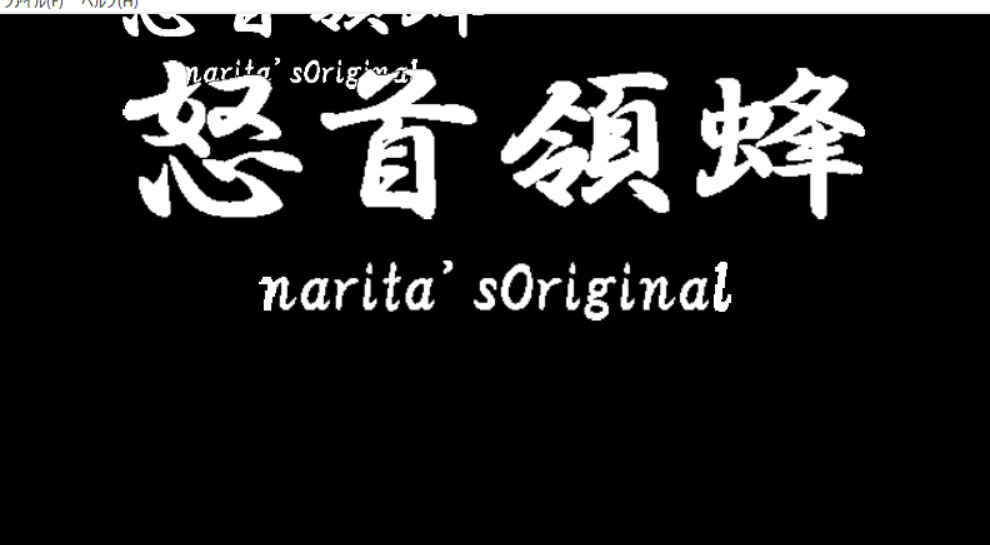

さて結果です。

増えたけどなんか違うorz
