Houdini Apprentice Advent Calendar 2023の12/3の記事にしました。（空いていたので）

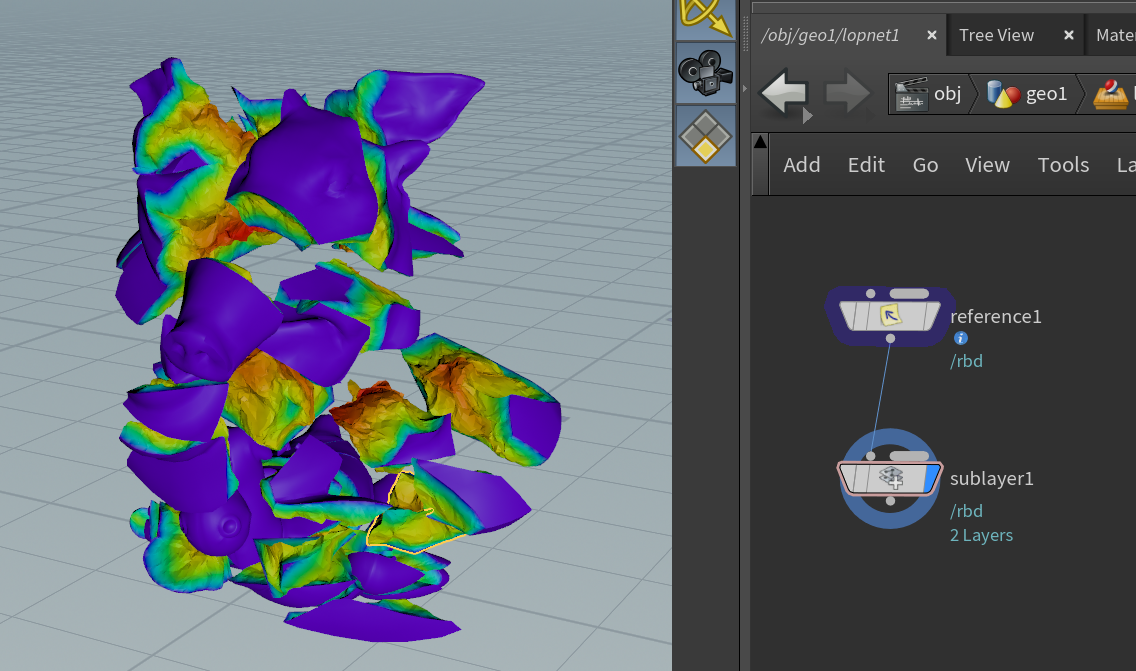

実はタイトル詐欺で、ジオメトリと移動回転スケールを別データでUSDファイルに書き出したのち、Solarisに持っていく方法の記事です。

Solaris上のデータをとてもキレイなデータにすることができます。仕事で使う場合はこういうデータ構成のほうがいいかなと思います。

hip

usdTransformPieces.hiplc - Google ドライブ

Houdini 20.0.506 Python3.10

既存の手段

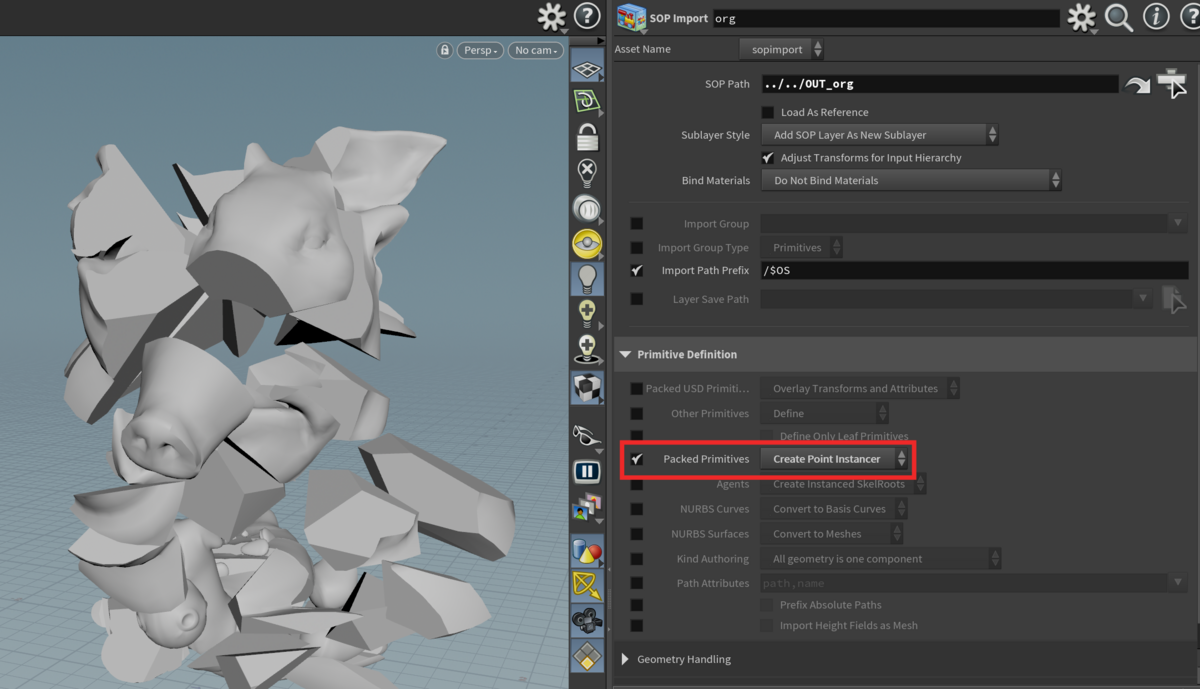

SOP ImportのPacked Primitives

これを使うと読み込み時にInsatnce状態=ほぼTransform Piecesに一発でできます。

ですが、ジオメトリと移動情報を別で扱えないため、それぞれ分けての更新ができません。

気をつけないとレンダリング時に自動で別ファイルとしてUSDを書き出してしまう。

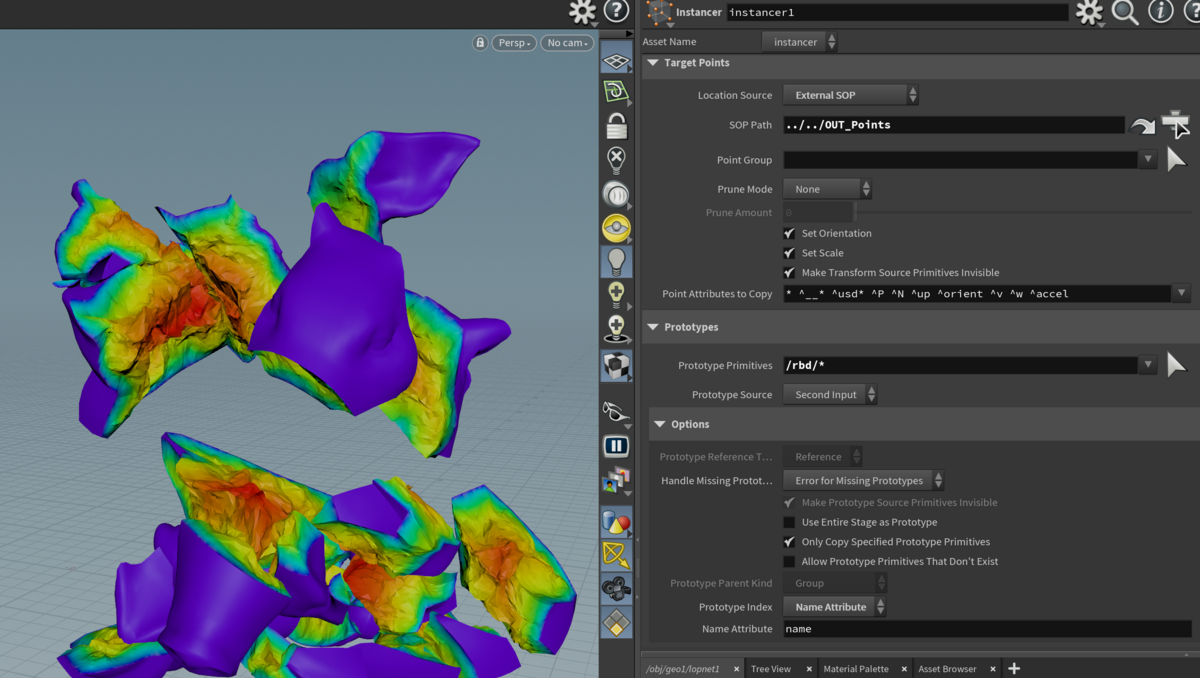

Solaris上のInstance

これは上記SOP Importの処理を手動で作ることでジオメトリとポイントは別にできます。

ですが、階層が複雑なジオメトリの場合とInsatnceの設定が若干ややこしいです。

この方法はそれぞれ分けての更新はできますが、ジオメトリと移動回転スケールを別USDファイルにはなっていません。

レンダリング時にレンダーシーンのUSDにすべて書き込まれるため、レンダーシーンが重く、デバッグしづらくなる。

今回の方法

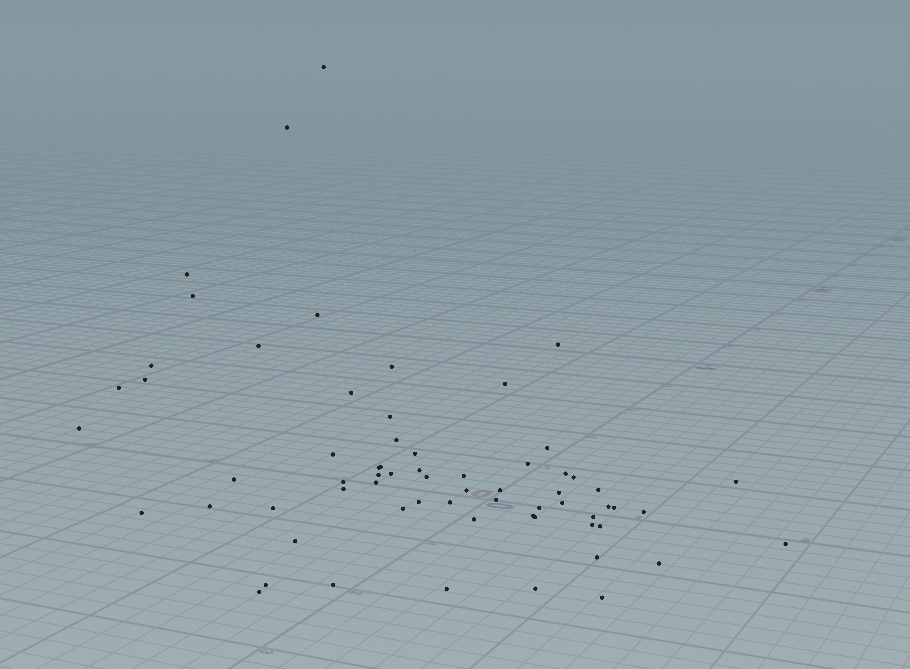

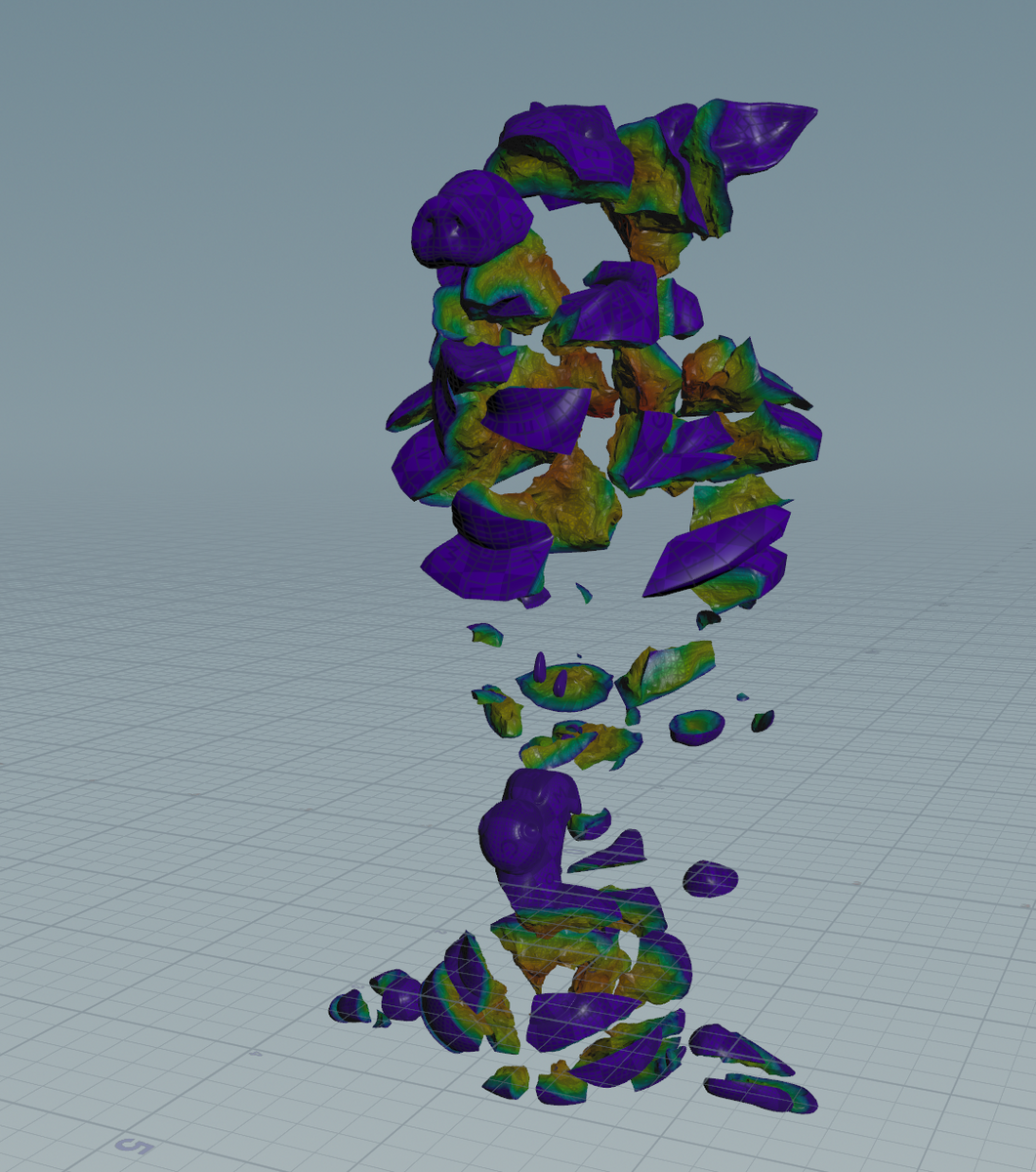

まず普通にRBDシムをして、Pointとハイポリを用意します。

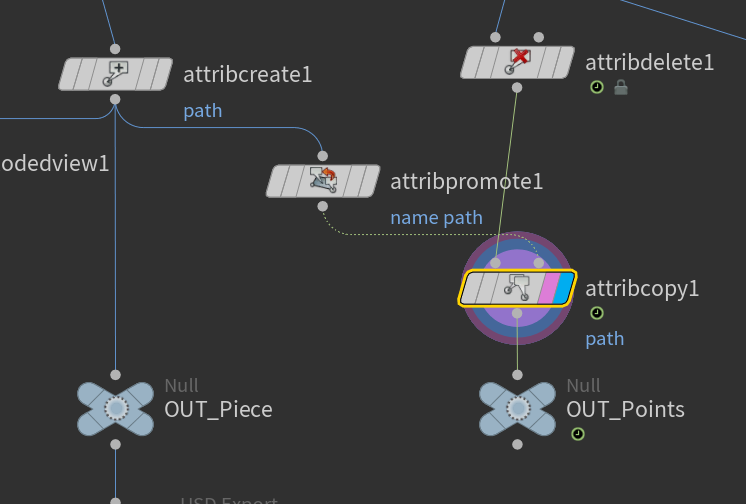

pathを作る

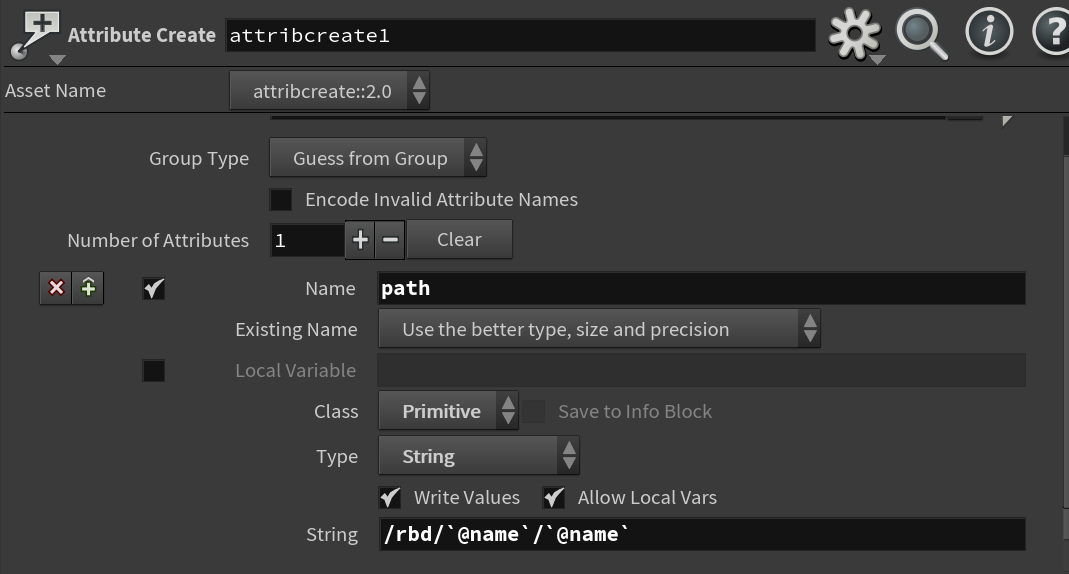

ジオメトリにpathアトリビュートを作成します。pathは必ず全体をまとめる階層を1つ作ります。

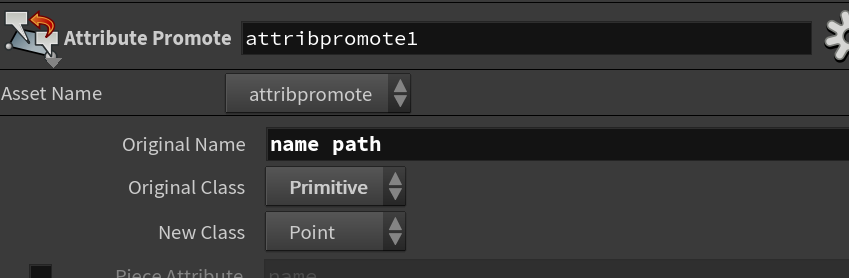

name,pathをPointにPromoteしてシム後のポイントにCopyします。

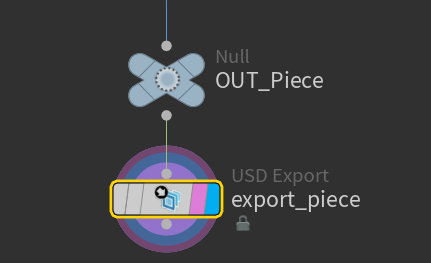

ジオメトリ書き出し

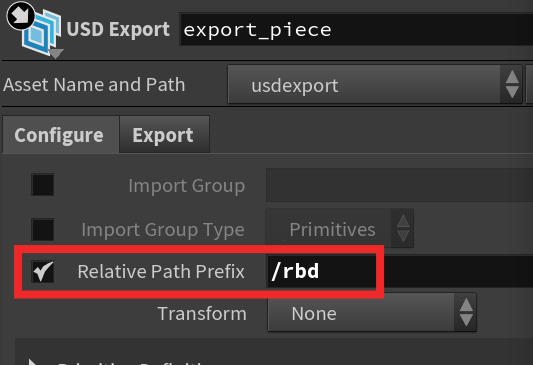

ジオメトリは一度USDファイルとして書き出します。Relative Path Prefixは後で使うのでpathの先頭階層と同じ名前にします。

ジオメトリ読み込み

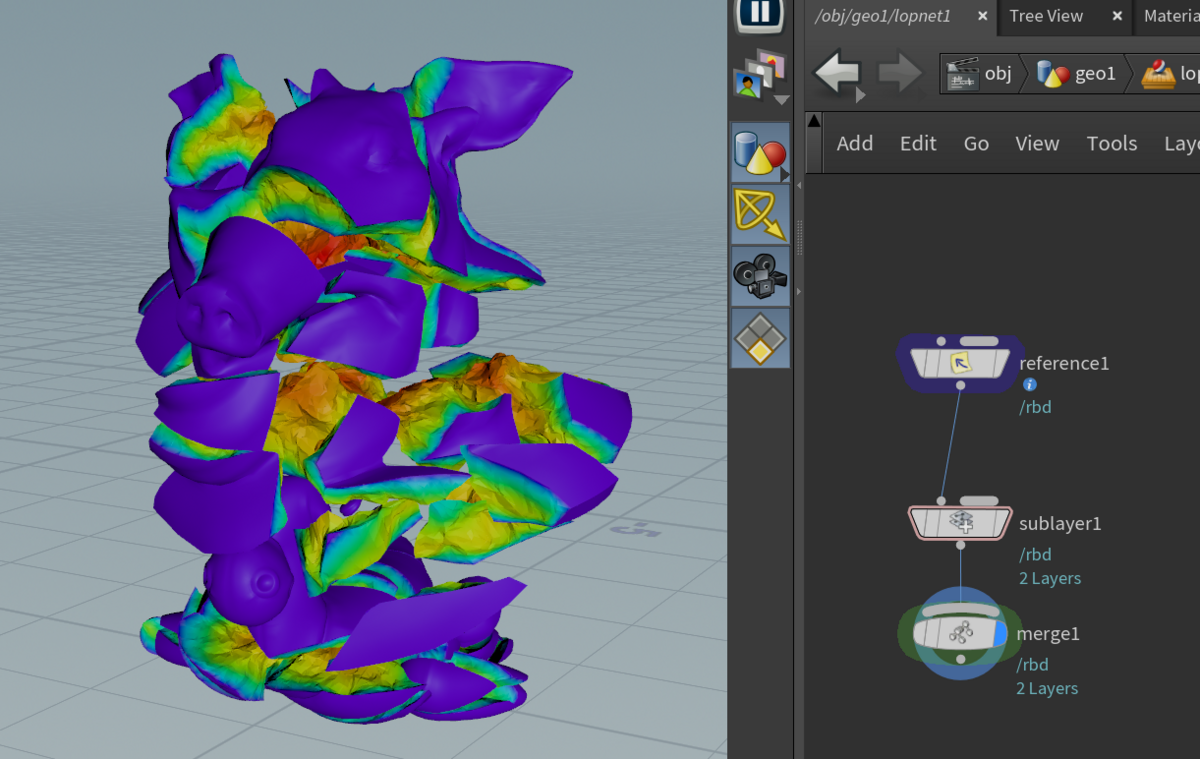

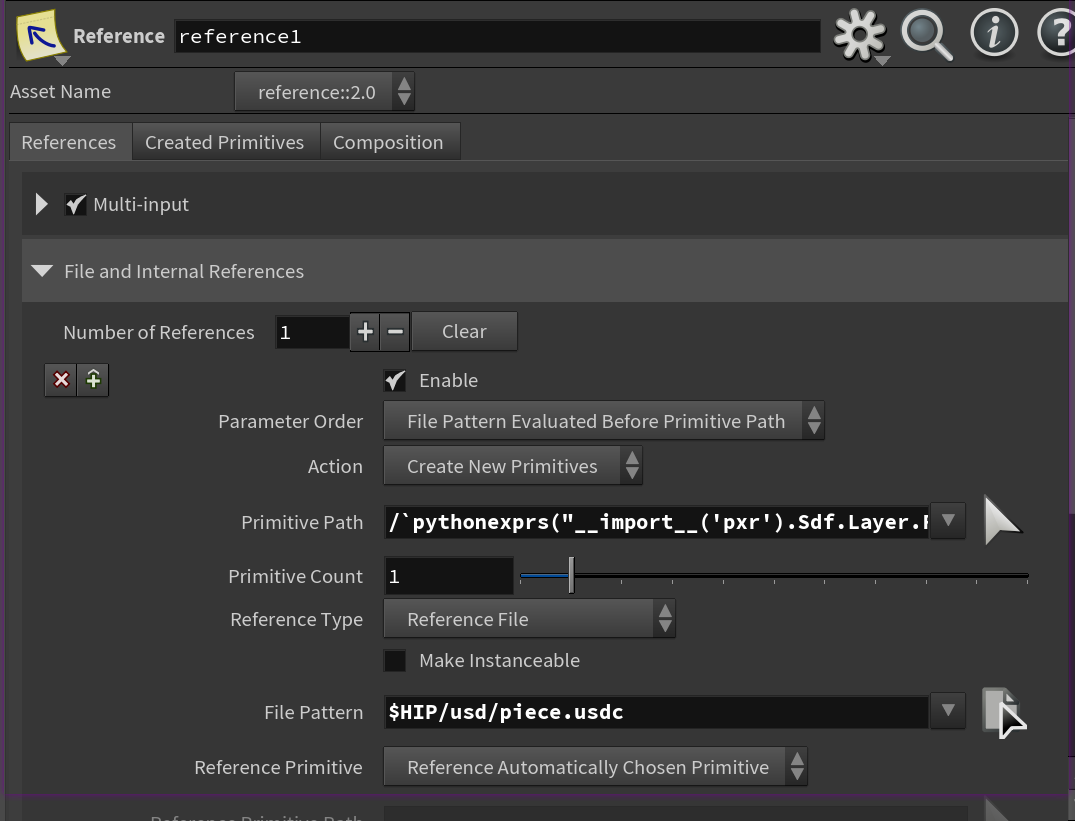

LOP上でReferenceノードを使って書き出したジオメトリを読み込みます。

Primitive PathはReference File's Default Primitiveを選択します。

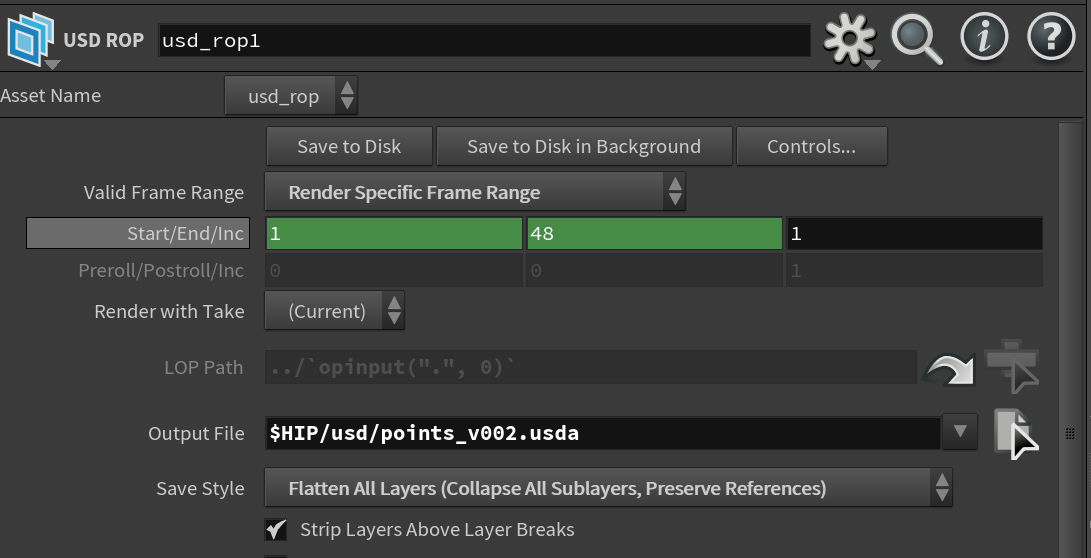

シムポイント書き出し

シムポイントの書き出しはHDAを作ってSOP上からやるのがベスト

今回はHDA作る場合の中身の処理の説明になります

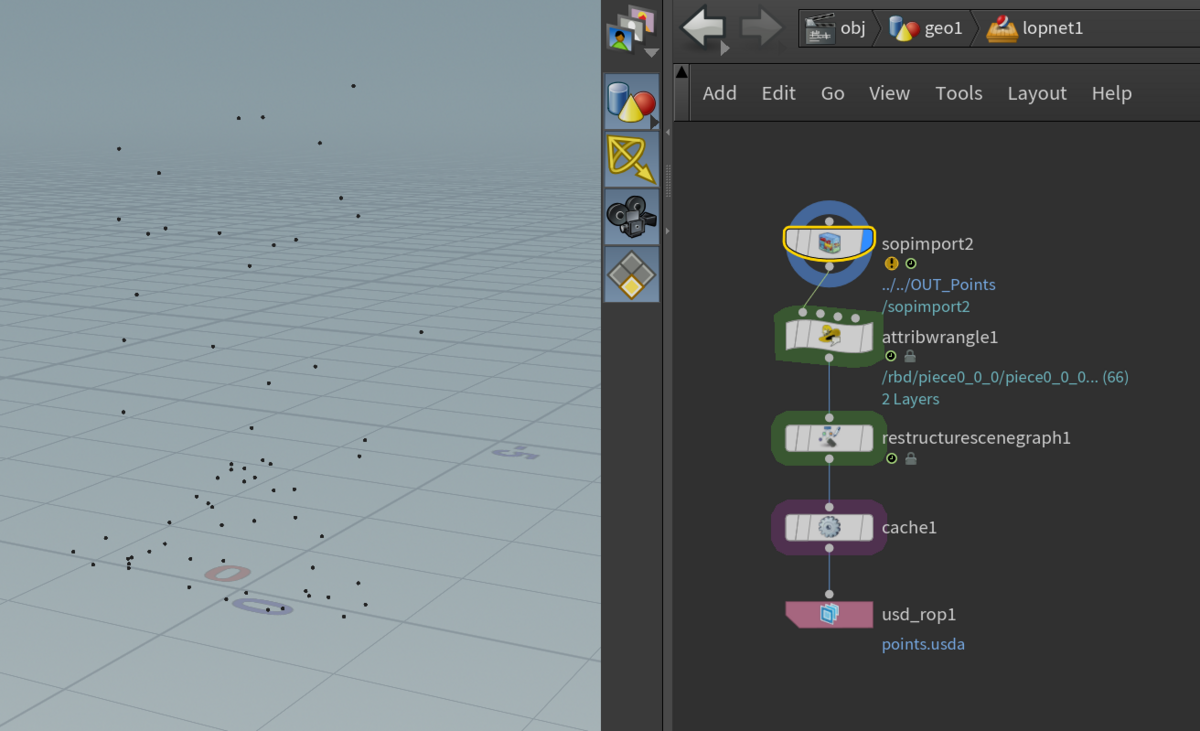

LOPにSOP Importで読み込みます。

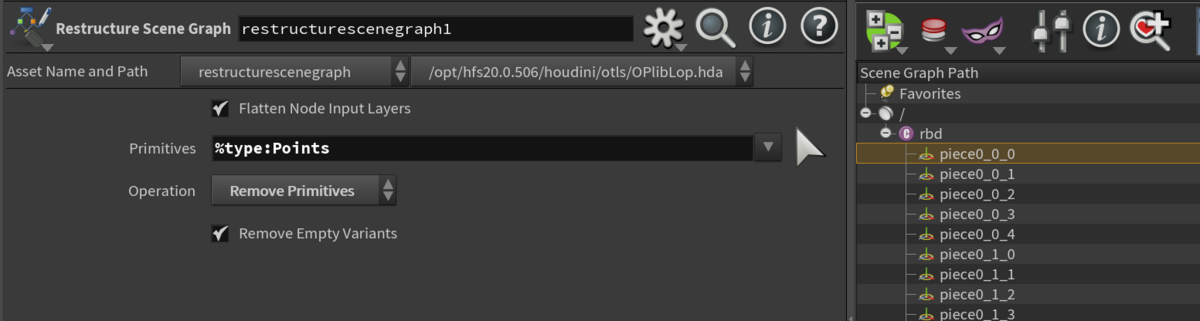

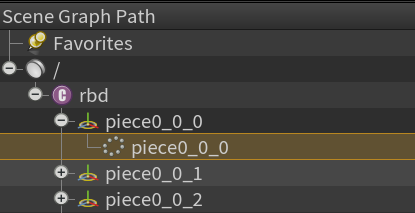

Scene Graph Treeが下記画像のような状態のはずです。

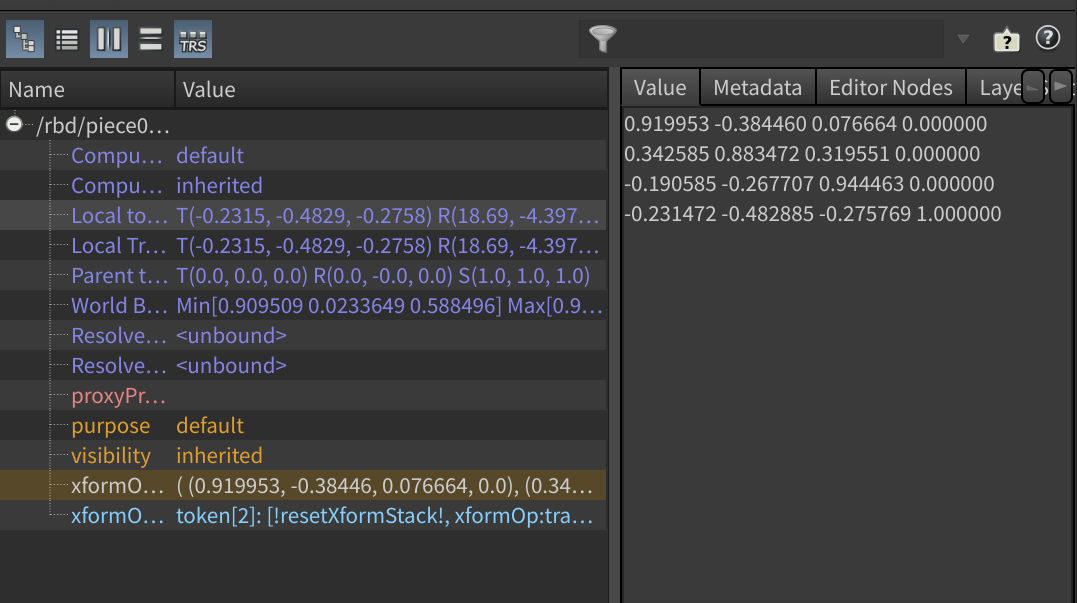

Transformの復元

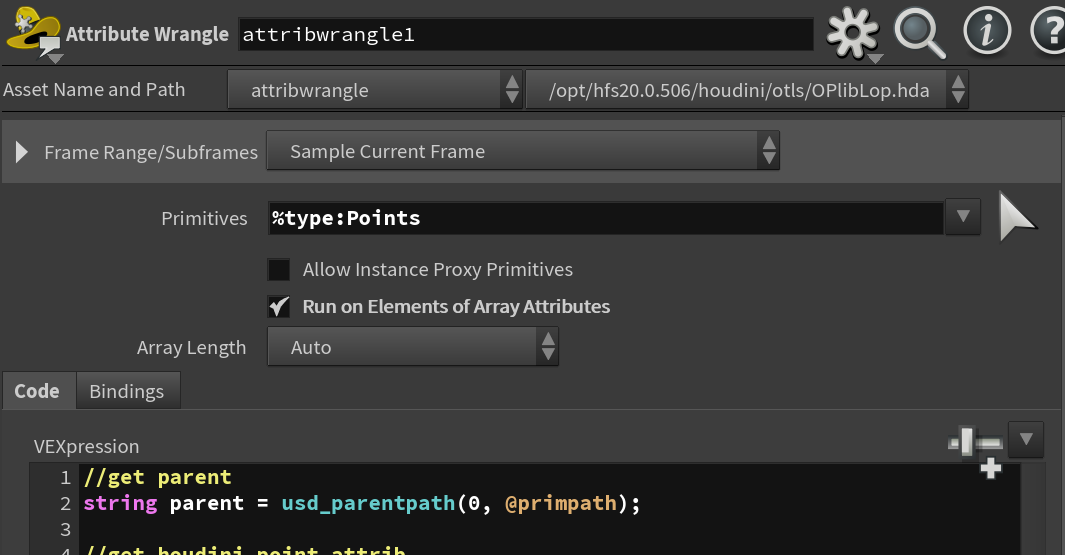

Attribute Wrangleで%type:Pointsに対して以下を実行します。この処理でPonitの一つ上の階層にP,orient,scale,pivotを元にしたTransform情報が書き込まれます。

//get parent
string parent = usd_parentpath(0, @primpath);

//get houdini point attrib
vector _trans = usd_attribelement(0, @primpath, "points", 0);
vector _pivot = usd_primvarelement(0, @primpath, "pivot", 0);
vector _scale = usd_primvarelement(0, @primpath, "scale", 0);
vector4 _orient = usd_primvarelement(0, @primpath, "orient", 0);

//fix value
vector _rot = degrees(quaterniontoeuler(_orient, 0));
_trans -= _pivot;

//add xform
matrix xform = maketransform(0, 0, _trans, _rot, _scale, _pivot);
usd_cleartransformorder(0, parent);
usd_settransformreset(0, parent, 1);
usd_addtransform(0, parent, "override_packedtransform", xform);
