VellumのConstraintのSOPへの読み込み

SOP上へのVellum Constraint Geometryの読み込み。

Vellum Solver SOPを使わないけどVellum Post Processを使ったりする場合。

Vellum Solver便利だけどDOPから作りたいこともあるため。

あとは好みの問題だが、DOP Import Fieldでも読めるが、DOPとImport処理をコネクションでつないでおいたほうがわかりやすいネットワークになる。

例はGrains

• 全体
• Import Geometry
• Import ConstraintGeometry
• DOP Import Fieldの場合

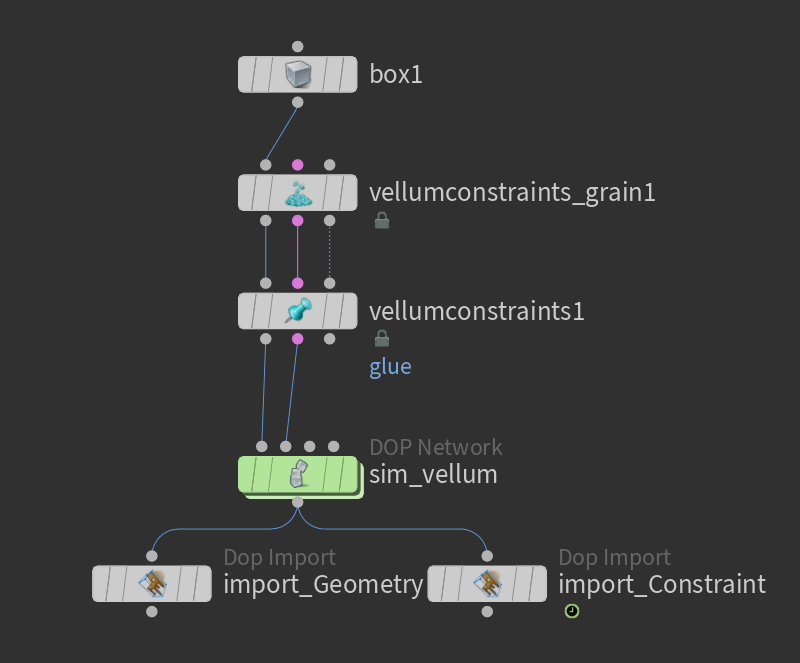

全体

DOP内も特に特殊なことはなし。

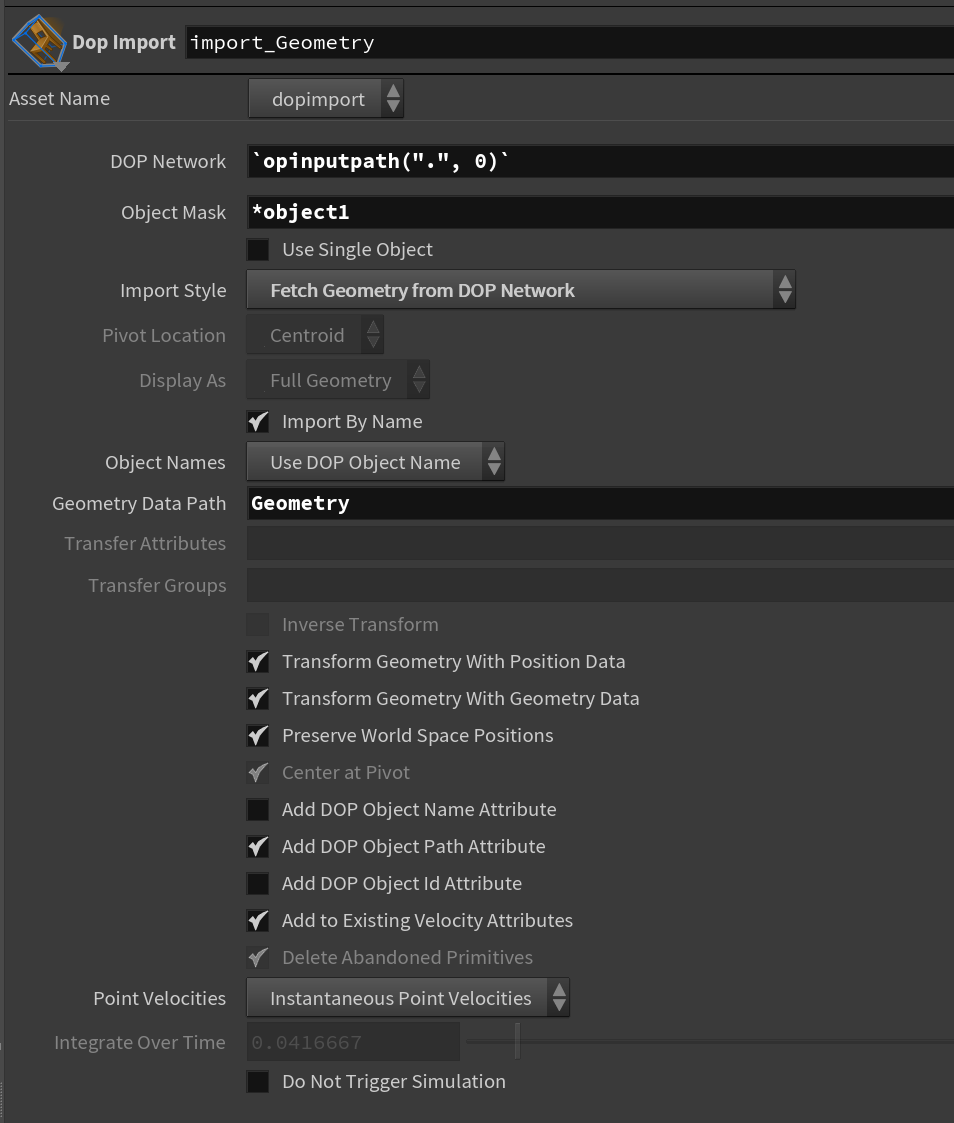

Import Geometry

DOP Networkをopinputpath(".", 0)にすることでコネクションしているDOPから読み込む。

Object Maskに読み込むVellum Objectを指定。

Import StyleはFetch Geometry from DOP Networkに。

Geometry Data PathをGeometyに。

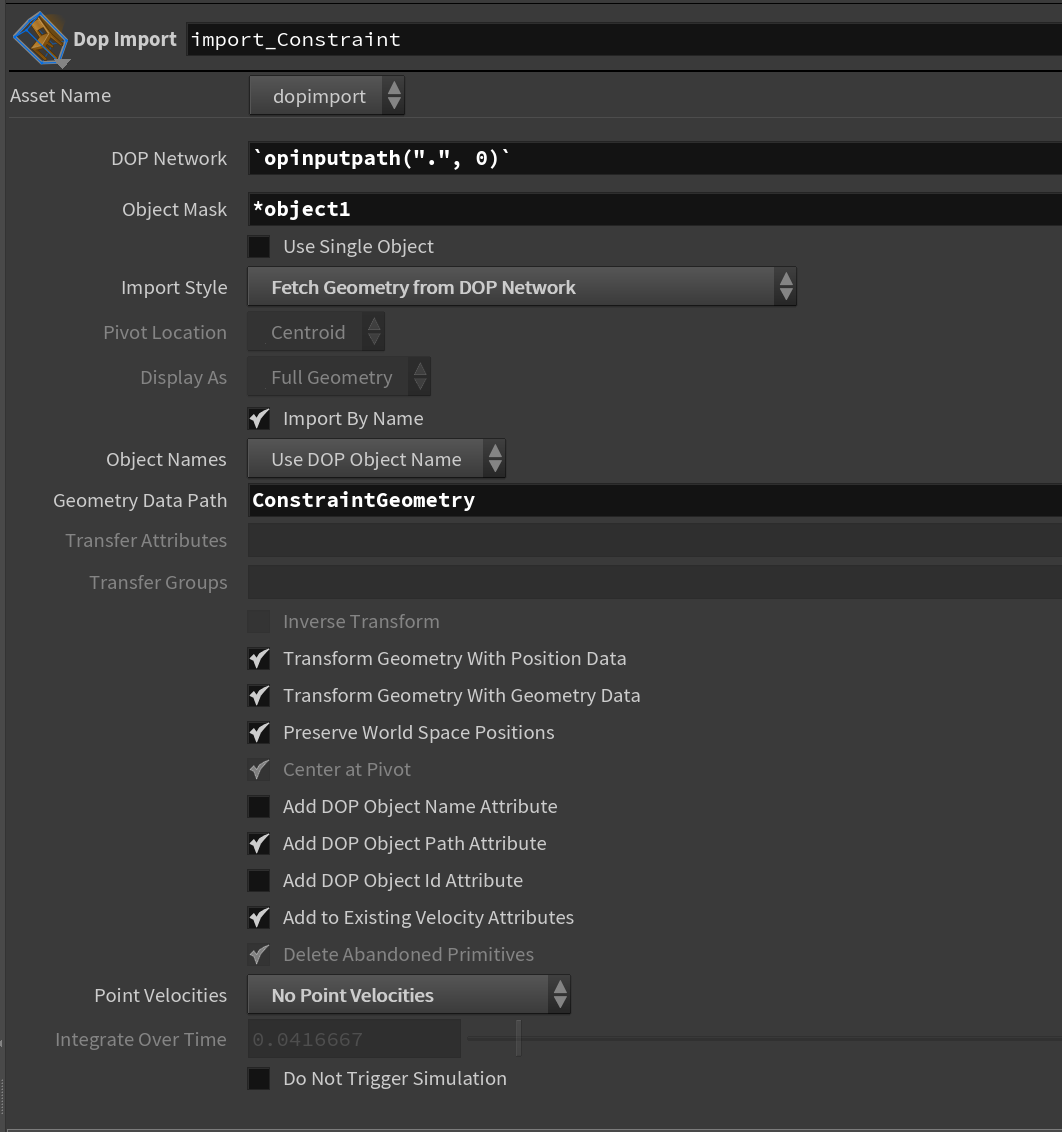

Import ConstraintGeometry

ほぼGeometryと同じだが、

Geometry Data PathをConstraintGeometyに。

Point VelocitiesをNo Point Velocitiesに。

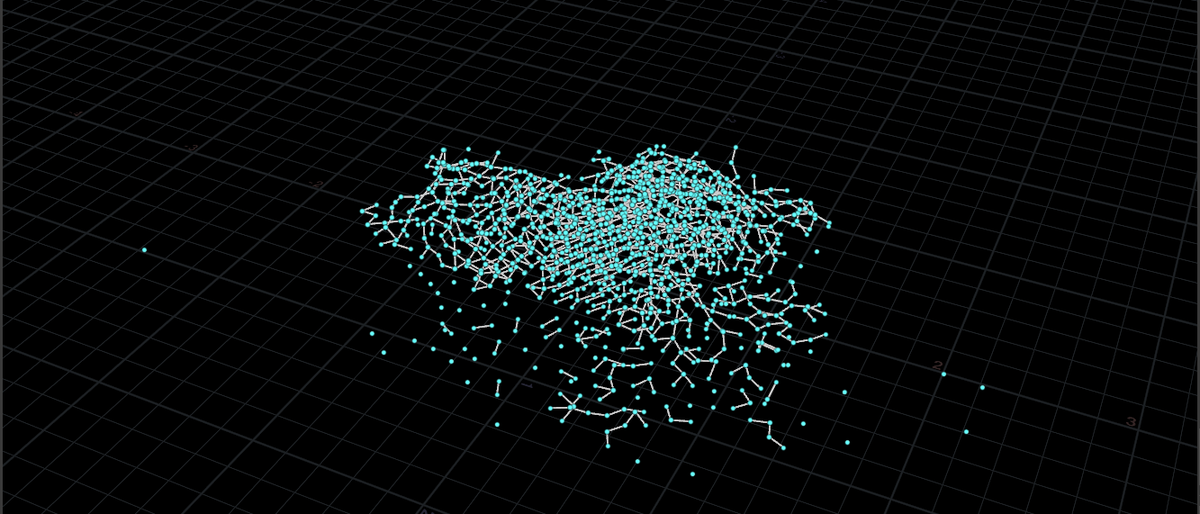

これで読み込める。

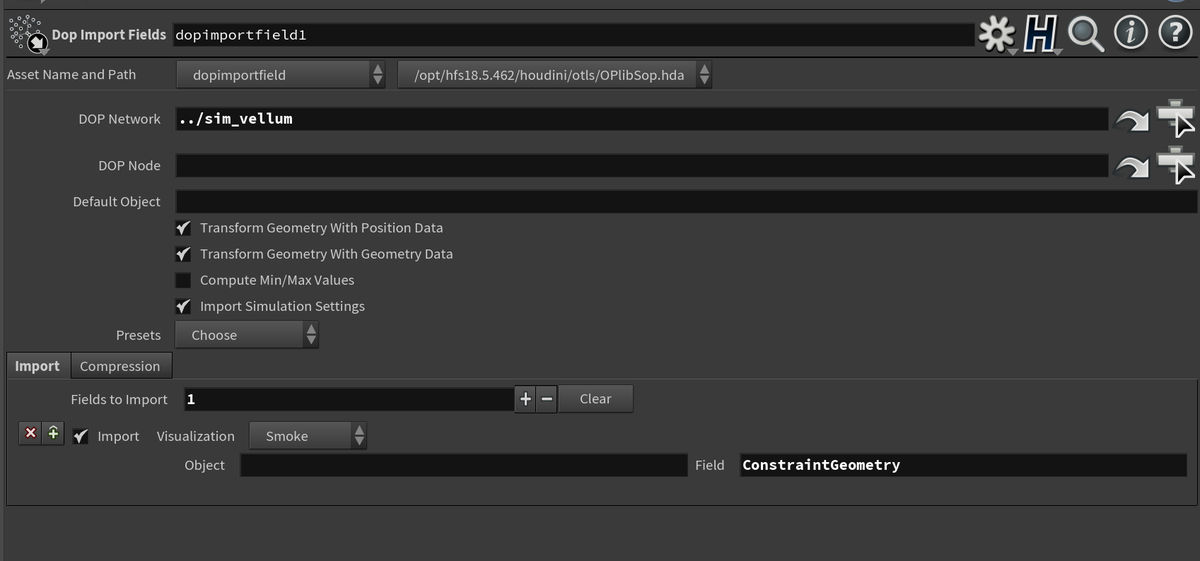

DOP Import Fieldの場合

DOP Networkを指定。

FieldでConstraintGeometryを指定。

Geometryの場合はここをGeometryにする。
