Houdiniで稲妻

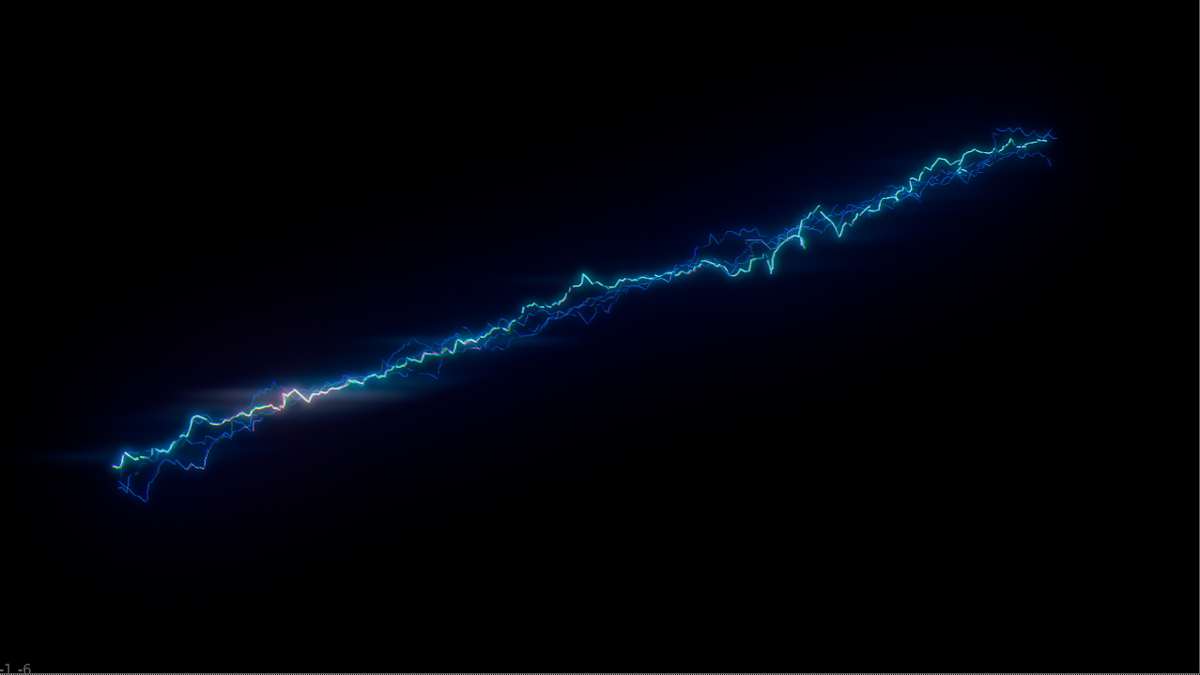

Houdiniで稲妻っぽいのを作ってみた。

youtu.be

• アニメーション付きモデル
• ノード全体
  • 仕様
• 作り方
  • 本数を増やす
  • ポイント数を増やす
  • 各Curveの長さを測る
  • UVとupを作成する
  • ランダム値の元を作る
  • upアトリビュートを回す
  • ノイズをかける
  • ノイズをスムースする
  • 細かいノイズを追加する
  • pscaleを設定する
  • 色を設定する
  • AOV用ノイズ設定
• レンダリング
  • シェーダー
  • AOVs
• コンポジット
  • Color Correct
  • Chromatic Aberration
  • Glow（Blur）
  • Glow（Convolve）

Scene Fileはこちら(Houdini 18.0.391、Nuke12.1)

アニメーション付きモデル

自宅で何かする際に、アニメーションついたデータが合ったほうがそれっぽくなる。

Mixamoはアニメーション付きのモデルをダウンロードできるサービス。

いろいろなポースがあるのでおすすめ。

Maya 2020.1以降であればRokoko Motion Libraryの一部が付属するようになったのでそれでもいいと思う。

後はUnityやUE4のマーケットプレイスからいい感じのを探すとか。

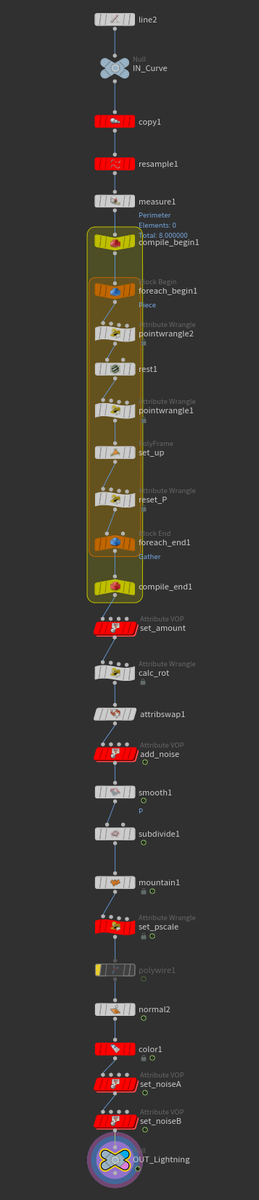

ノード全体

仕様

1. Curveをインプットする
2. Curveは複数本可能
3. 向きや大きな形状は元Curveで制御
4. ノイズや色、数を増やして稲妻っぽく見せる処理をする

なるべく汎用性が高く流用しやすい作りが望ましい。

作り方

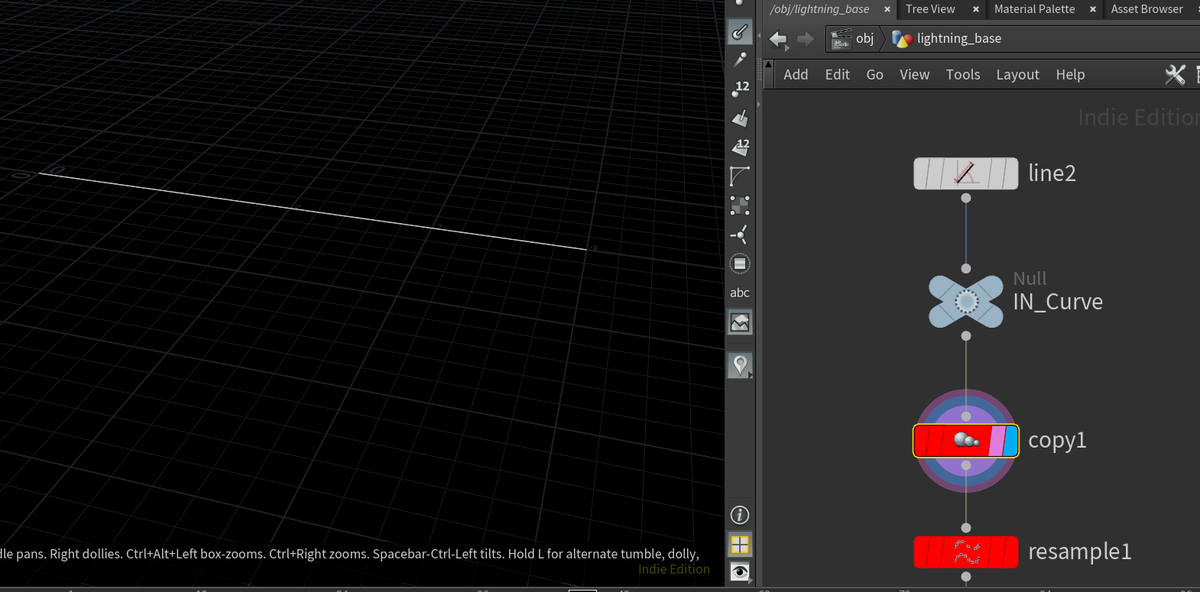

本数を増やす

"Copy and Transform"のTotal Numberで各カーブの数を増やす。

ポイント数を増やす

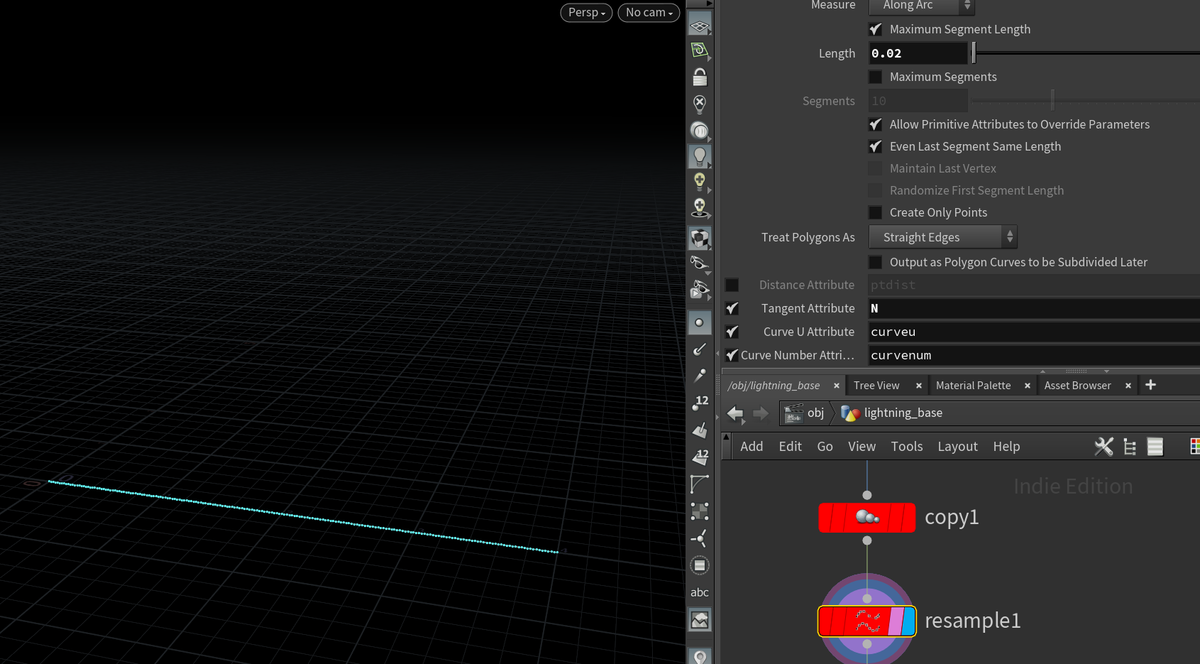

ResampleでPoint数を増やし、Tangent Attribute、CurveU Attribute、Curve Number Attributeを設定

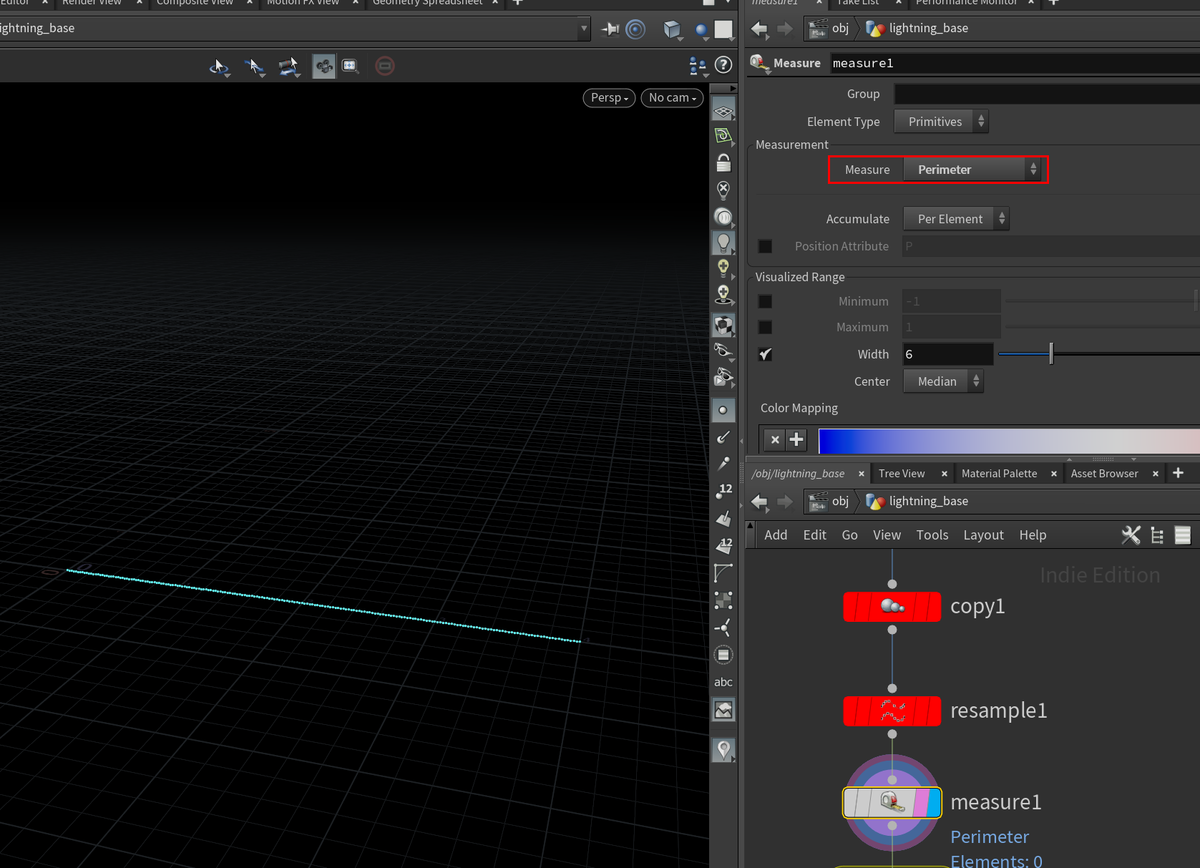

各Curveの長さを測る

MeasureのMeasureをPerimeterにする。

UVとupを作成する

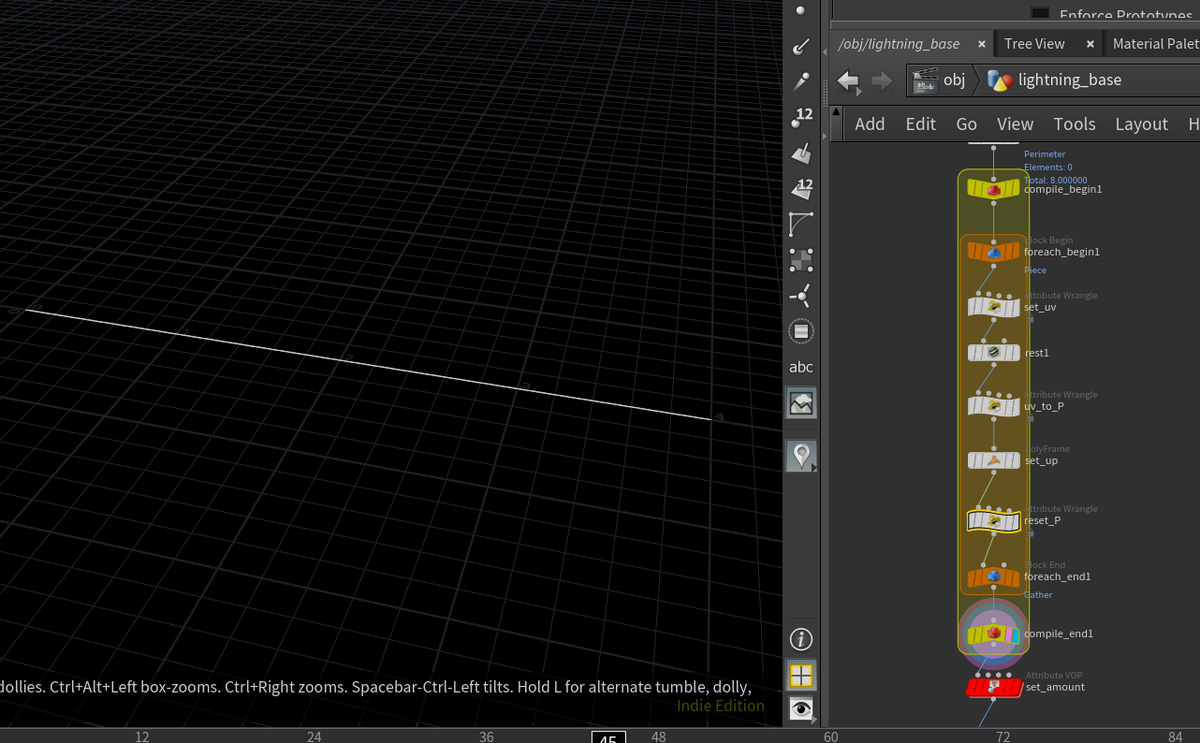

各Primitive（Curve）ごとにFor-Eachで処理をする

最初の"set_uv"で以下のWrangleを書く。

これでUVのxがCurveの長さのUVができる

//get perimeter
float peri = prim(0,"perimeter",0);

//fit peri
float curveLength = fit(@curveu, 0, 1, 0, peri);

//set uv
v@uv = set(curveLength, @curvenum, 0);

その後Restを作り、"uv_to_P"で以下のWrangleでPをuvにする。

@P = @uv;

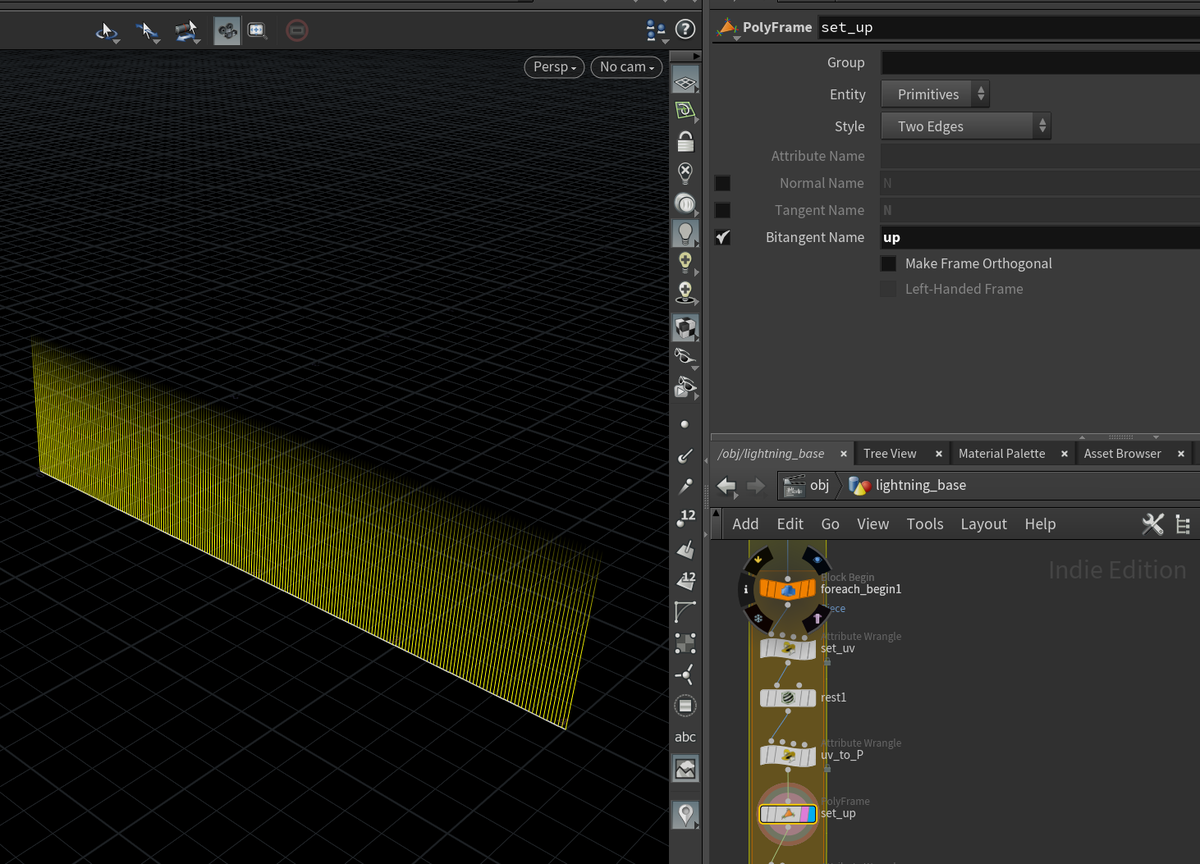

"Poly Frame"でupアトリビュートを作成

多分Y軸に並行にできるはず。

"reset_P"で以下のWrangleを使い、Pをもとに戻す

@P = @rest;

ランダム値の元を作る

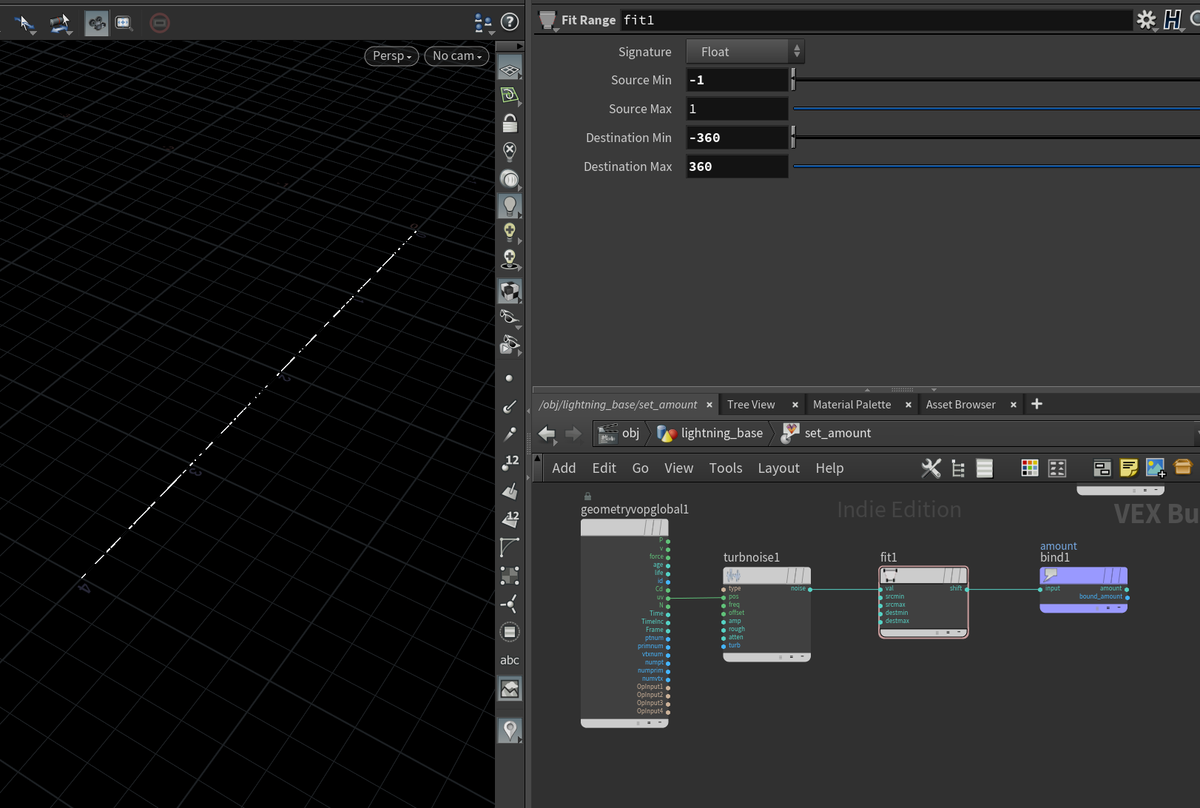

"set_amount"（Point VOP）でupをランダムにするためのアトリビュートを作成する

ノイズはいい感じに設定する。

Fit Rangeはこの次で回転させるので-360~360とか回しやすい値にする。

upアトリビュートを回す

"calc_rot"に以下のWrangleを書く

//set axis
vector axis = @N;

//calc rot
float rot = @amount;
vector4 q = quaternion(radians(rot), axis);

//set rot
v@up = qrotate(q, @up);

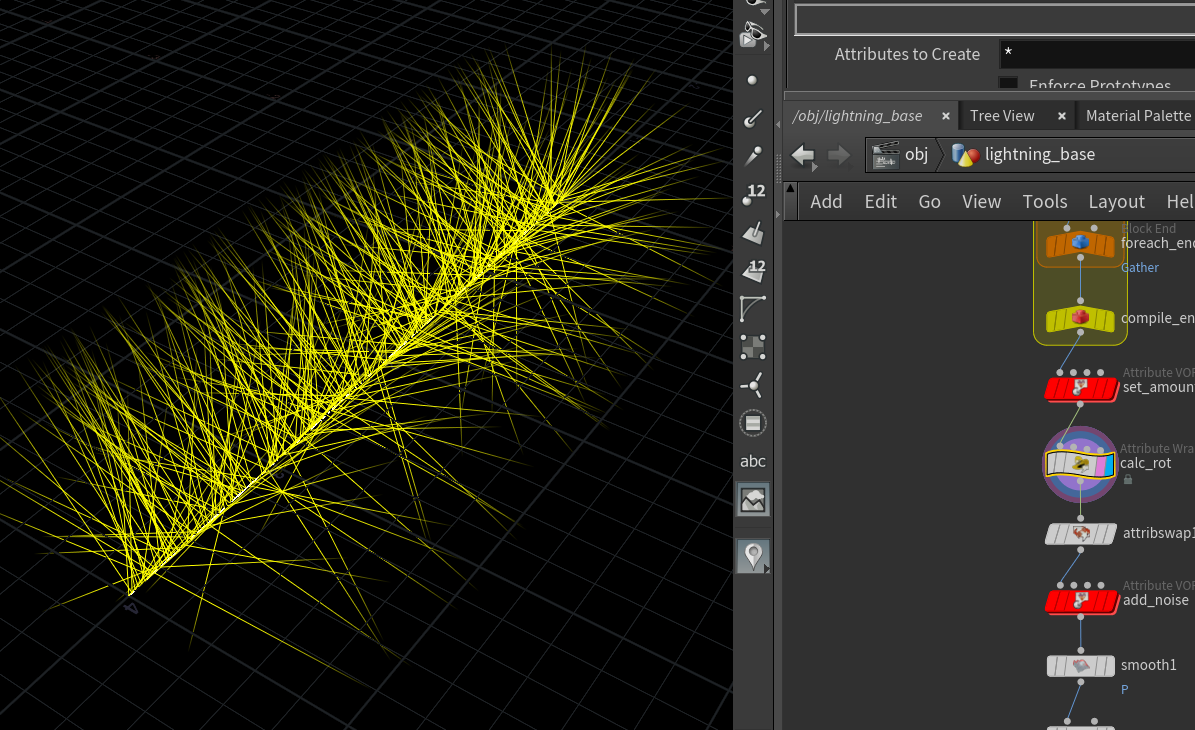

画像のようにYに並行だったupがランダムになる。

ただし完全にランダムにしてしまうと後々都合が良くないため、

Nの向きを中心とした軸固定の回転をさせてランダムにする。

ノイズをかける

次で使いやすいように、"attribswap1"でNとupを入れ替える。

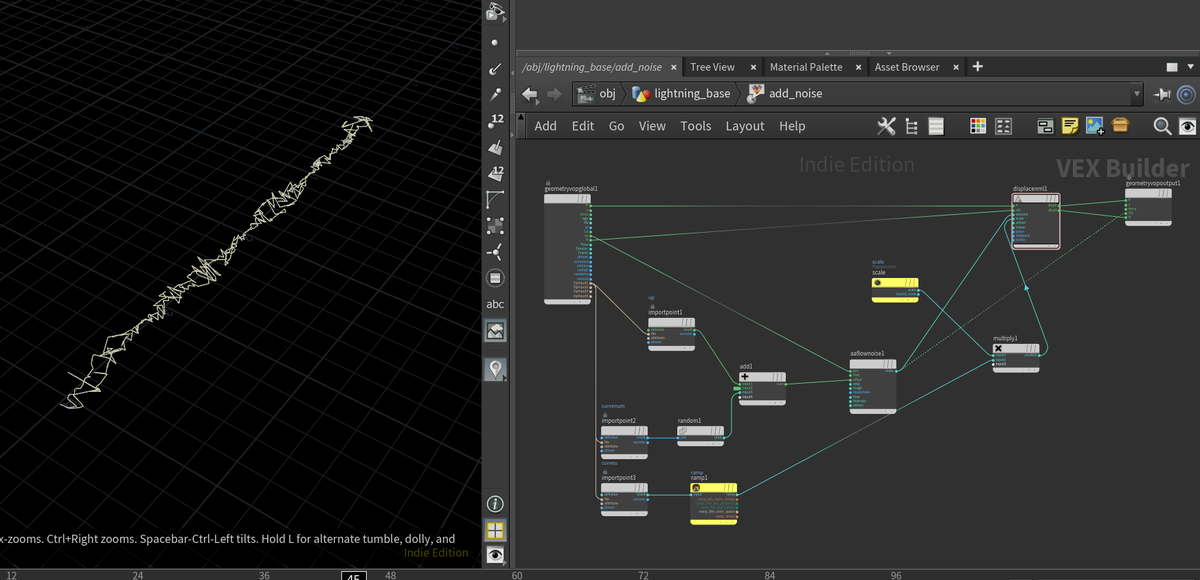

"ａｄｄ_nｏｉｓｅ"でノイズを追加する。

ノイズはuvをベースに作成し、Offsetにupとランダムにするための値を加算する。

"Displace along Normal"でNの方向に作ったノイズをかける。

このNは先程作ったupなので、上下左右にのみポイントが移動し、Curveの前後にはノイズが移動しない。

ノイズをスムースする

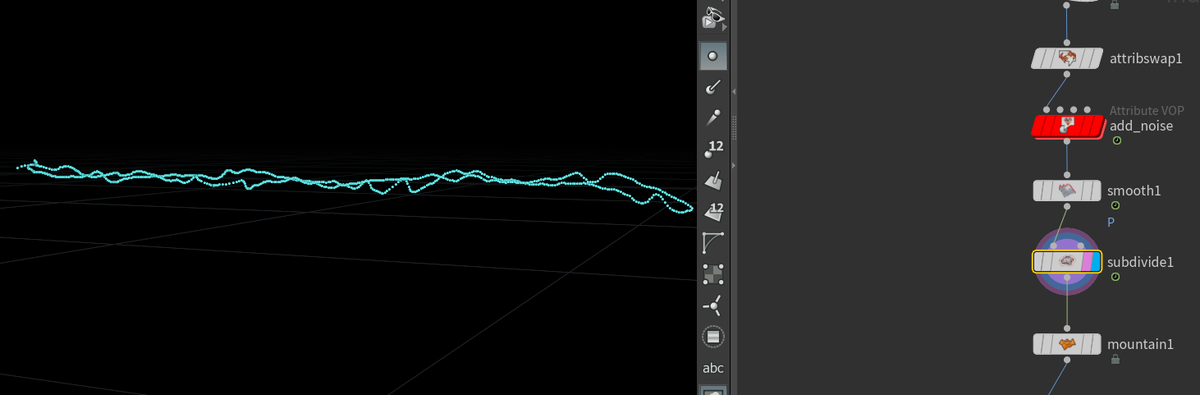

"Smooth"を使ってノイズでぱきっとでこぼこしたものを滑らかにする。

問題がない場合を除き、SmoothやBlurで滑らかにするのが手軽でいい。

細かいノイズを追加する

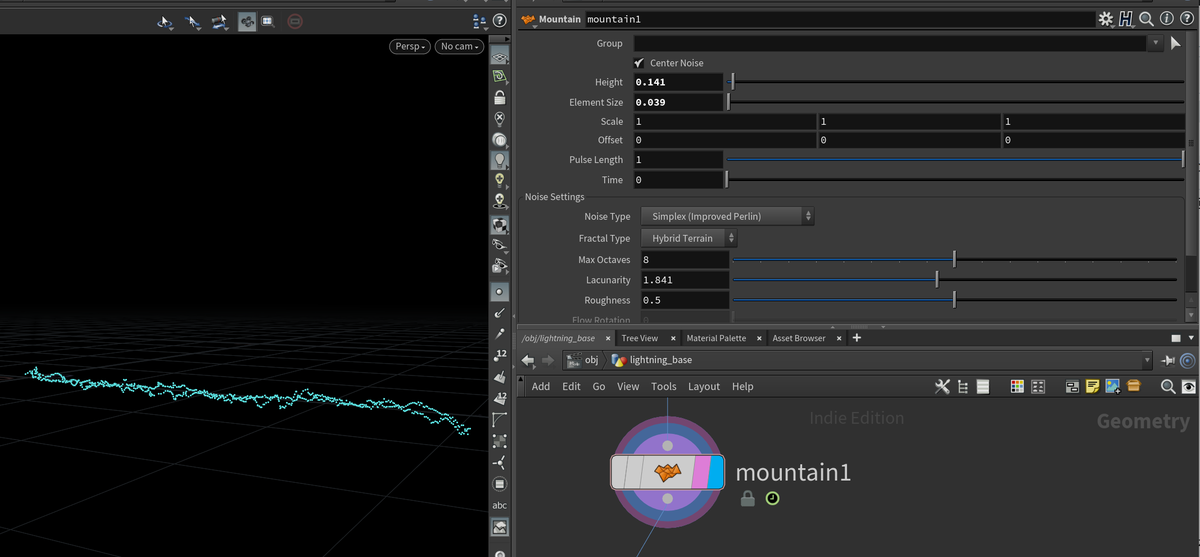

"Mountain"で細かいノイズを追加する

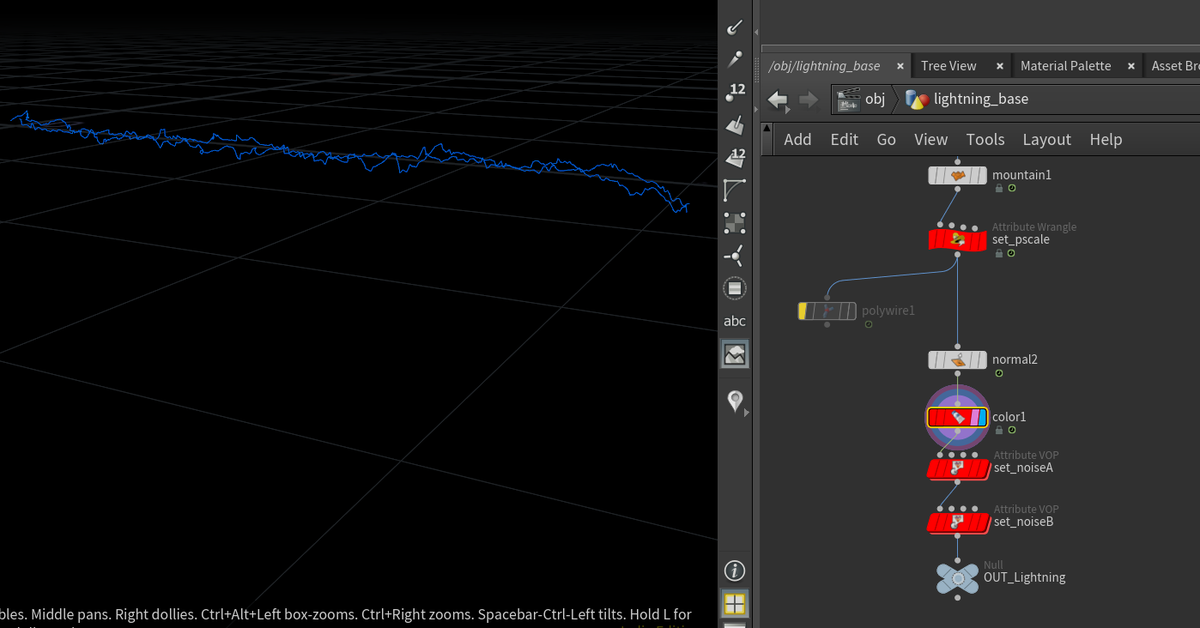

pscaleを設定する

"set_pscale"でpscaleを設定する。

FitとRampで何割かが太くなるような調整をする。

//get min max
float minScale = chf("min_scale");
float maxScale = chf("max_scale");

//random and fit
float randScale = rand(@curvenum);
f@pscale = fit(randScale, 0, 1, minScale, maxScale);

//set hero
float heroRamp = chramp("Hero", randScale);
float minHero = chf("min_hero");
float maxHero = chf("max_hero");

//set pscale
f@pscale += fit(heroRamp, 0, 1, minHero, maxHero);

色を設定する

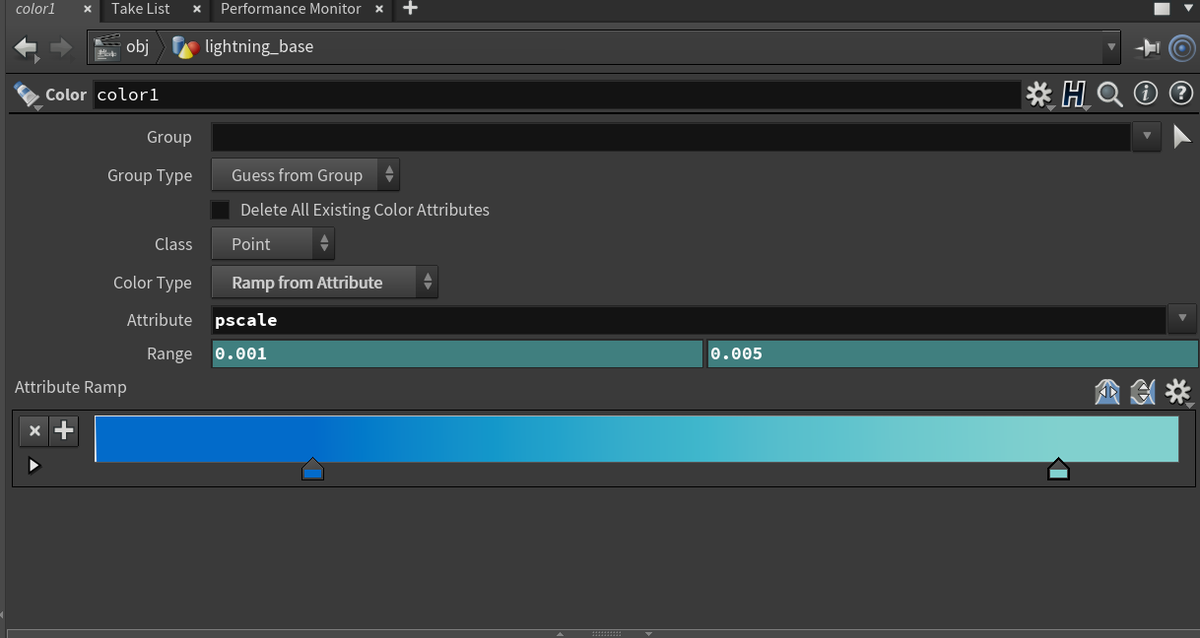

"Color"で色を付ける

この際のRangeは

ch("../set_pscale/min_scale") + ch("../set_pscale/min_hero")

ch("../set_pscale/max_scale") + ch("../set_pscale/max_hero")

とかで取得するほうがいいかも

AOV用ノイズ設定

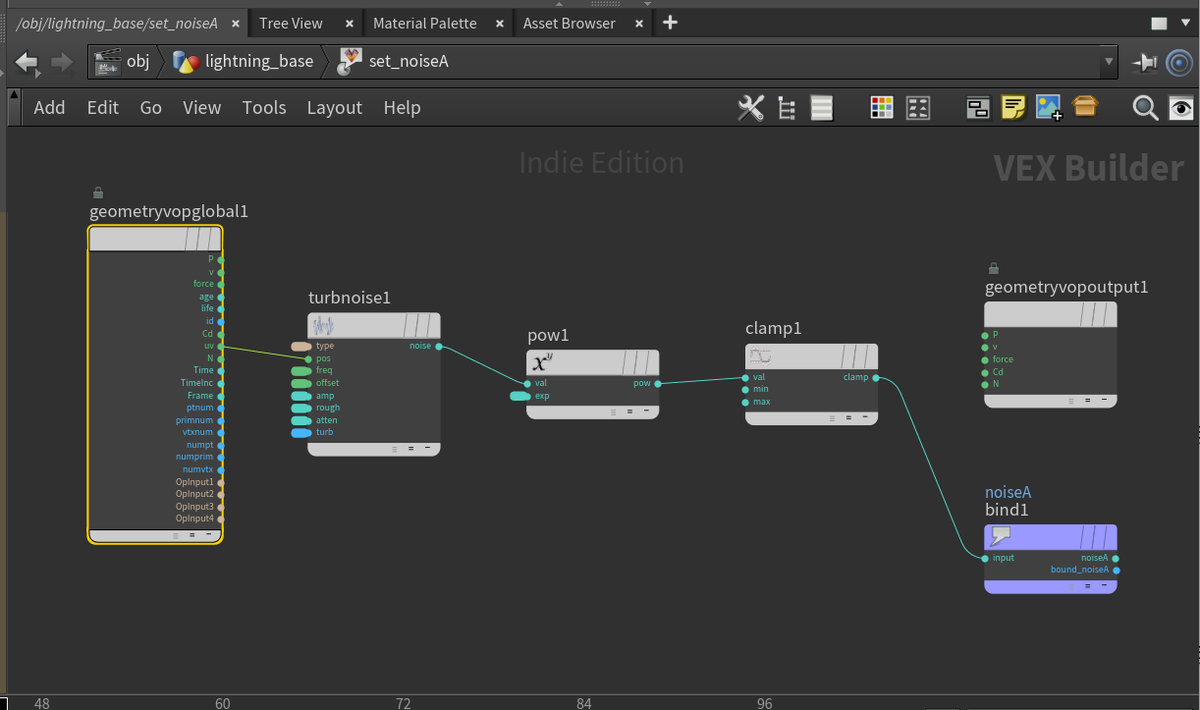

今回は以下のノードの組み方でノイズの値違いを2つ用意

ノイズは濃淡がぱきっと出づらいので"pow"でぱきっとさせる。

レンダリング

シェーダー

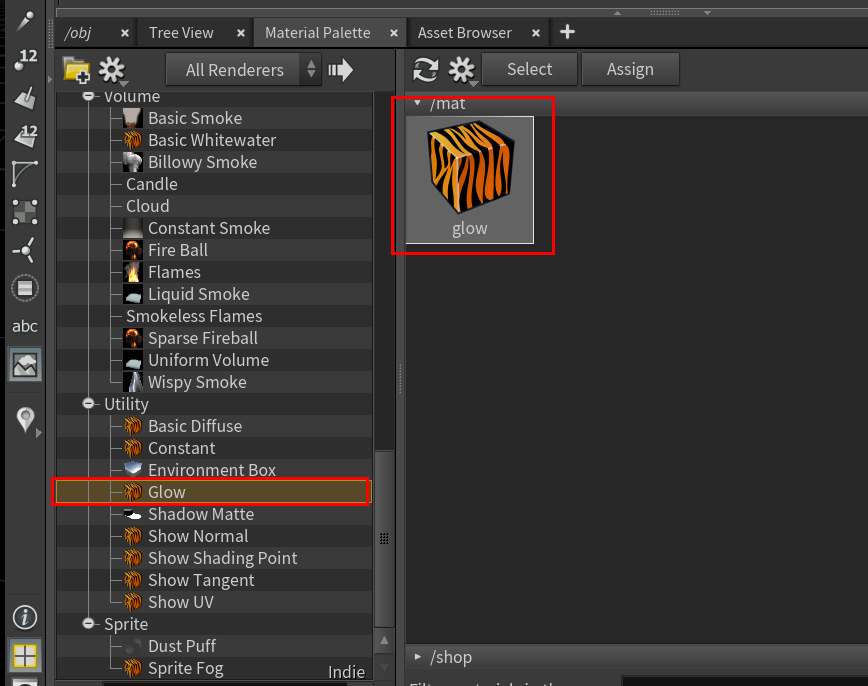

デフォルトの"Glow"シェーダーをアサインする

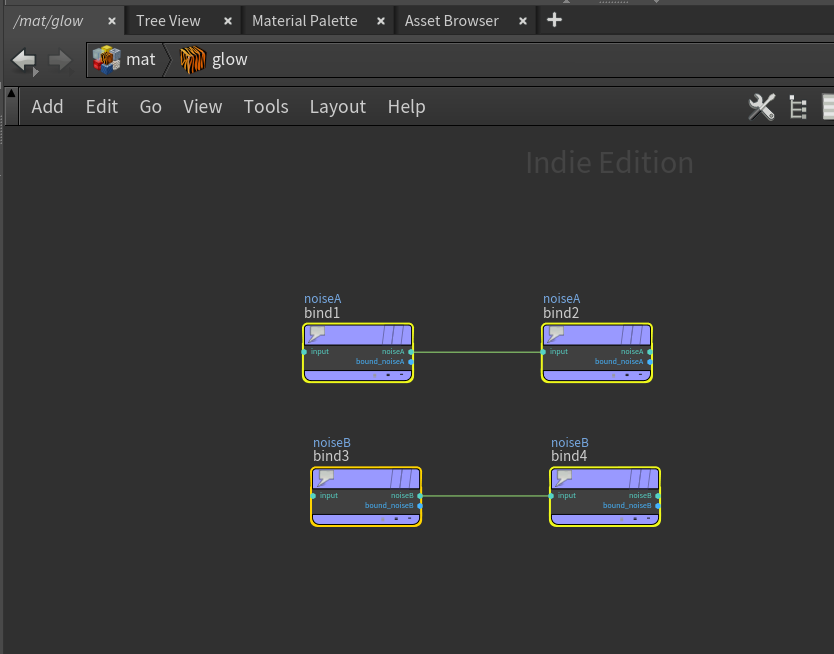

Glowシェーダー内で、AOVをレンダリングするための設定を行う。

AOVs

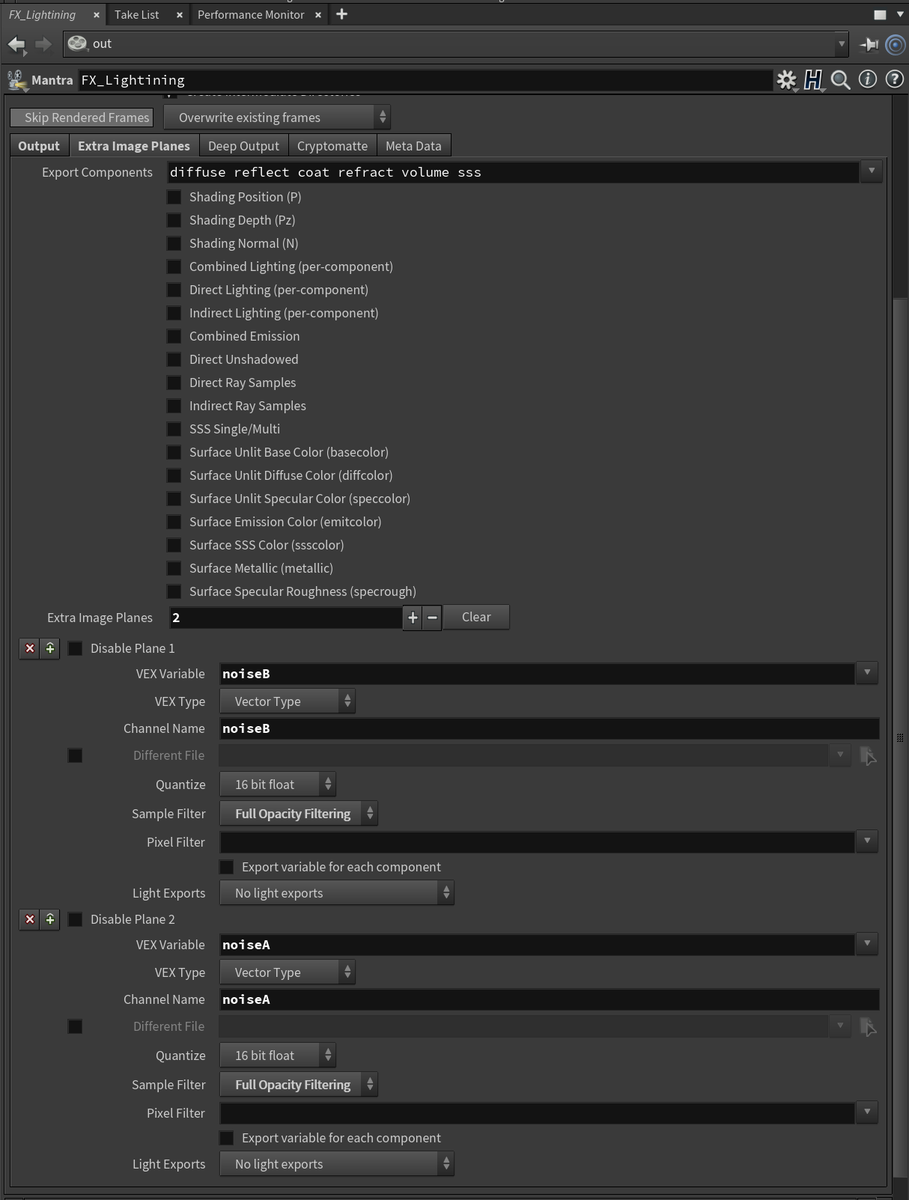

Extra Image Planesで画像のように作成したAOVsを書き出すように設定する。

この際、Sample FilterがOpacity Filteringだと書き出されないので注意。

必ず、Full Opacity Filteringにすること。

Mantraレンダリングプロパティ

よくわかってないが、アルファがないのでちゃんと書き出されないという感じ。

コンポジット

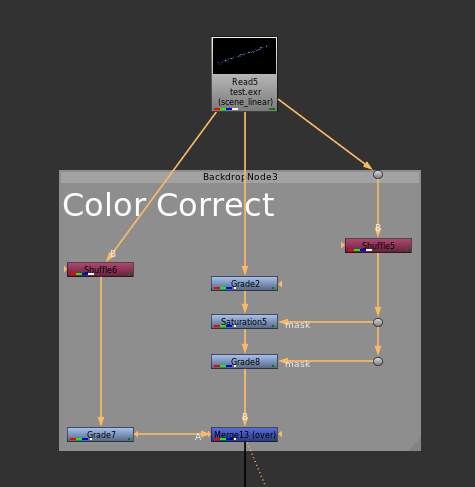

Color Correct

AOVのNoiseA,Bを使用して、ちょっとオレンジっぽく色を振った部分と、彩度を抜いて輝度をあげた部分を作成する。

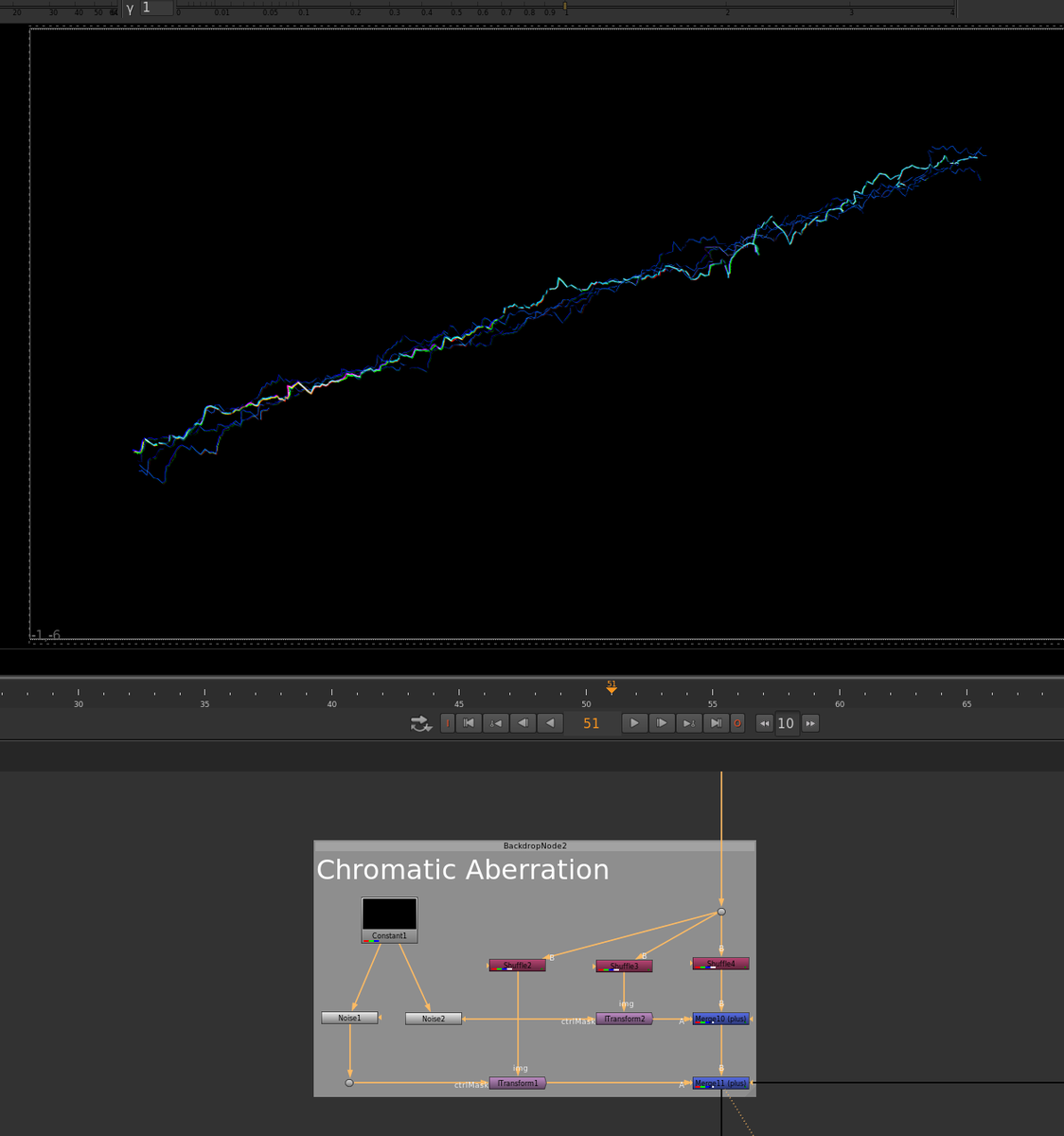

Chromatic Aberration

厳密にはChromatic Aberrationではないが、それっぽい色収差を加える。

やりすぎるととてもダサくなる。

ShuffleでR,G,Bにそれぞれ分離し、RとG"iTransform"とNoiseを使って歪みを足すことで色をずらしている。

その後RGBを再度加算して結合。

"iTransform"は白黒画像をマスクにして画像を歪める処理をする。

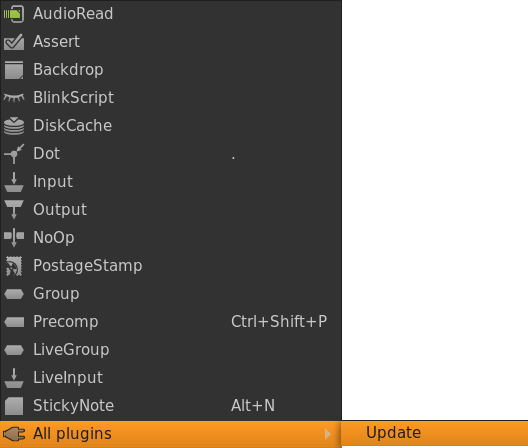

標準で入っているが、以下の手順でAll Plugin Updateを押さないと出てこない。なんで？？

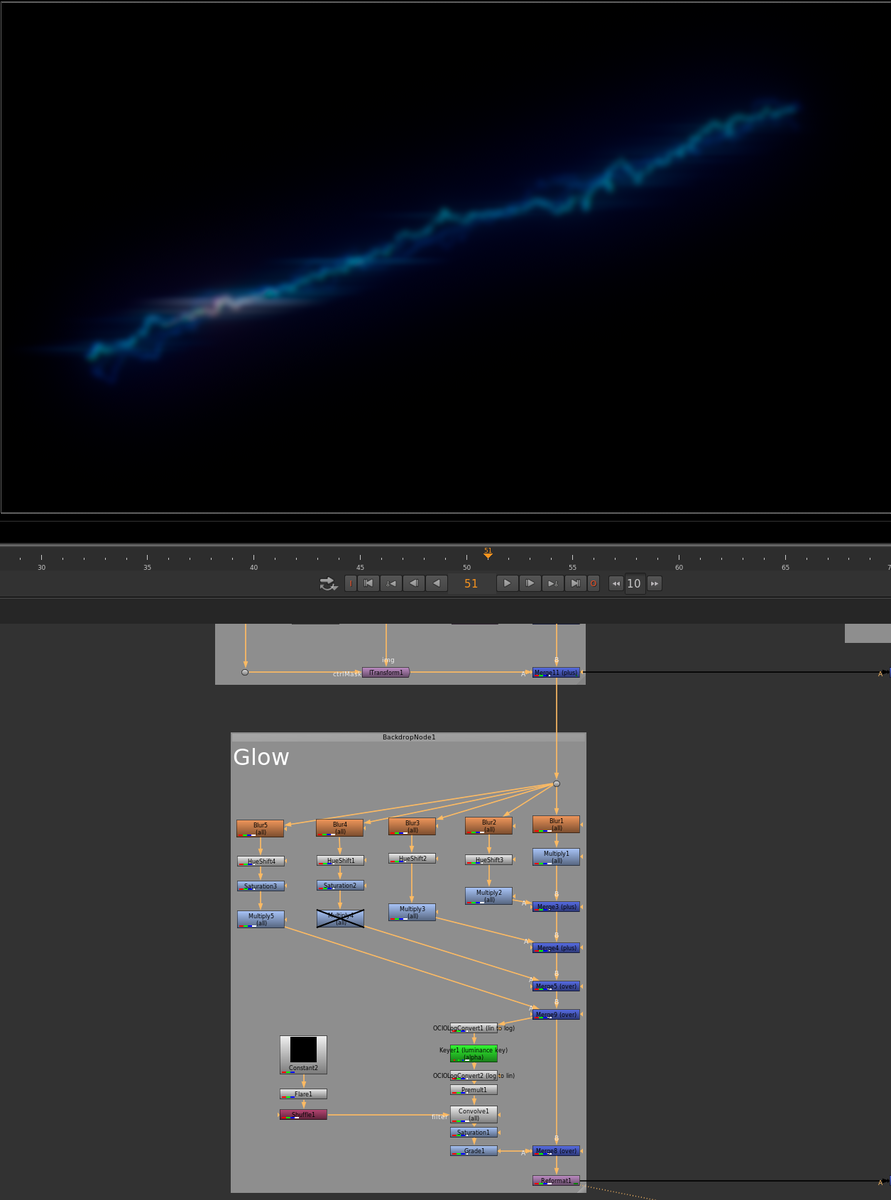

Glow（Blur）

よくあるBlurしたものを何度も重ねる方法と、もう一つで作成

グローで困ったことがある人はここを見るのがいい！

けど、逆自乗減衰が100%いいわけではないので、このセットアップで組んでから調整していくのがいいと思う。

compojigoku.blog.fc2.com

商用版であればExplo Glowとかを使ったほうが早い。

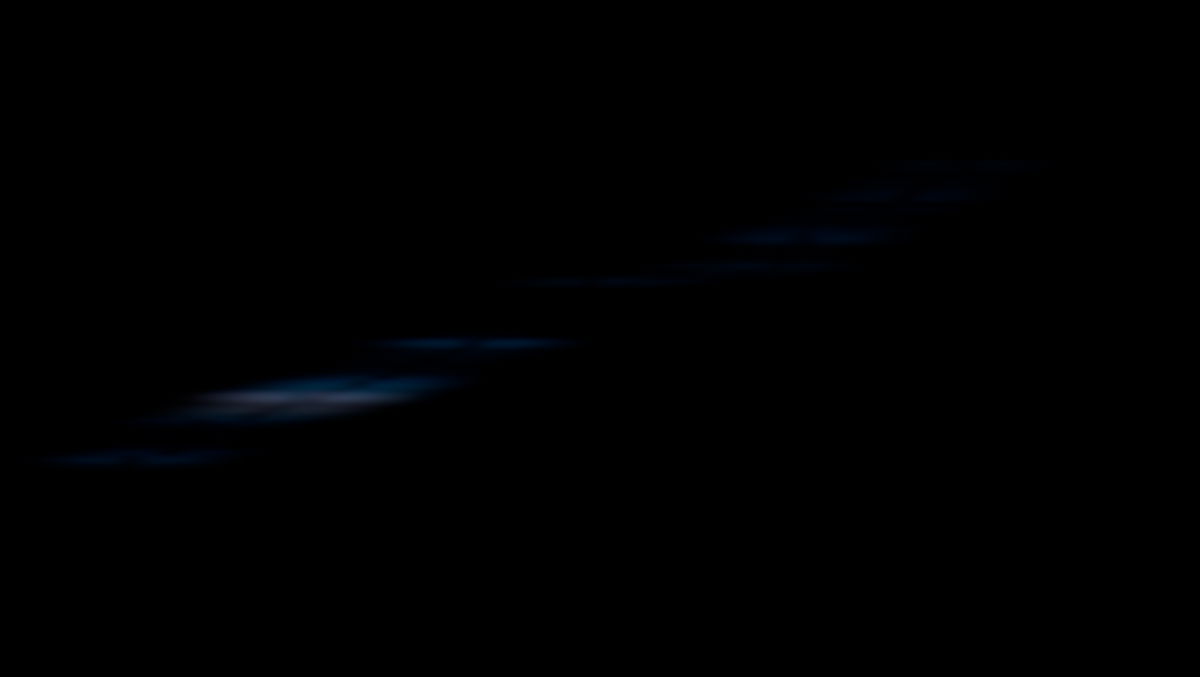

Glow（Convolve）

Optical Flaresとかフレア用のPluginがない場合や、中心点がないけどちょっと形のついたグローがほしい場合などに。

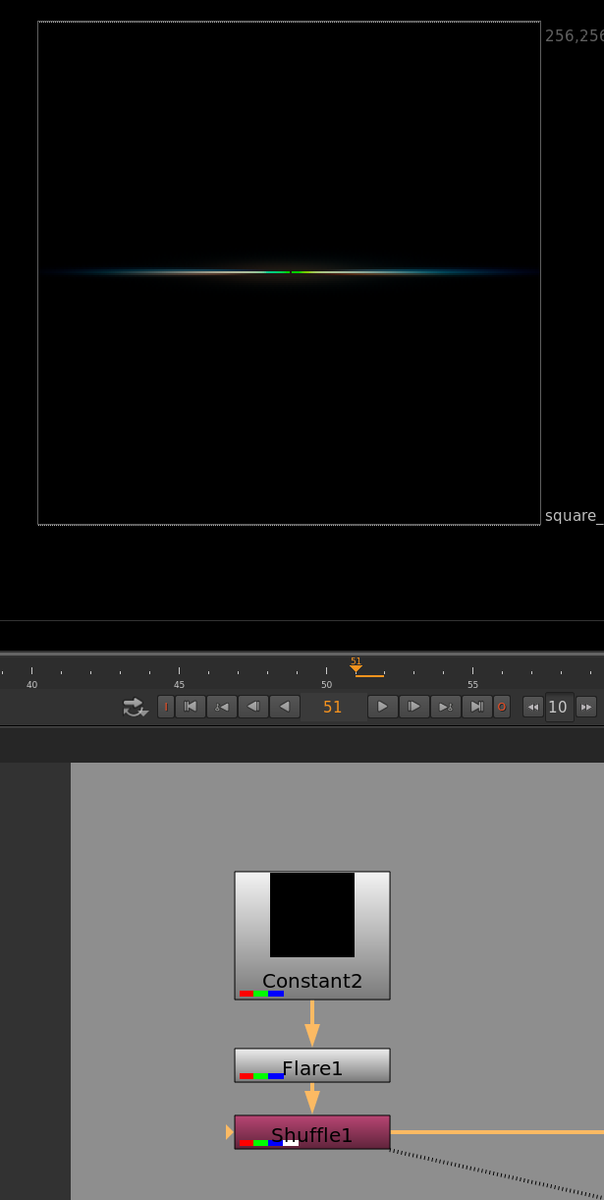

"Flare"ノードなどでほしい形を作る。Alphaが望みの形状ならどんな方法でもOK

これと、"Keyer"等で輝度の高い部分を取り出した画像を用意し、

"Convolve"につなぐと、輝度の高い部分に先程作った形状のブラーのようなものができる。
