◆27日ゲットした2026お楽しみ福BOXが、28日届きました。
 中身は、下記のようなものでした。色々遊べそうです。
 2026福BOX_all

◆入っていた中身で分かる範囲のaitendoの部品のURLを調べました。
 *保障無しの参考程度に(価格は税込み)

1.カタログのモジュール
 Aitendo_2026福BOX_1

 ①★特売品★みにサイズキャラクタ液晶モジュール★16x2★ [VHF162-32] ¥218
 ②パワーアンプモジュール [M2030S] 385
 ➂パーツボックス入り可変抵抗
 ④2.2インチTFT液晶モジュール★240x320★ [M022C9328SPI]  1,925
  ◆実際ESP32で表示させてみました。下記ブログ内記事参照
  ・aitendo 2.2インチTFT液晶モジュール [M022C9328SPI]をESP32で使ってみた
 ⑤マルチ出力DC-DCモジュール [3CH1117M2155]  544
 ⑥ヘッドホンアンプモジュール [M4881A] 434
 ⑦ヘッドホンアンプモジュール [AMP1308]  495
 ⑧DC-DC降圧モジュール [M2596S] 328
 ⑨★SPDT★スライドスイッチ(50個入) [SS12F15G5-50BX] 328
 ➉リレーモジュール★12V★ 該当なし 参考
 ⑪グラフィックス液晶モジュール★96x64★ [JLX9664B] 328
 ⑫★特価★RGBフルカラーLED(100個入) [570R709GBC-A] 328
 ⑬パーツボックス入りピンソケット 類似品 328
 ⑭★3W★モノラルパワーアンプモジュール [M8002E] 214
 ⑮★4桁★7セグLED表示器モジュール [TM4D1637] 434
 ⑯大電流出力可変DC/DCブーストコンバータ [M6287W] 218
 ⑰★φ50★スピーカユニット [SPK50R0403WA] 275
 ⑱グラフィックス液晶モジュール★SPI★ [B12832K13] 528
 ⑲★0.36★2線式LED電圧表示器★30V★ [VM3D-30V-036] 275
 ⑳DSPラジオモジュール [DSP-444] 528
 (21)ESP-32でいいの★ESP-32★ [R32D1] ESP32無し
 (22)★3W+3W★超薄D級パワーアンプモジュール [M8403A]  214
 (23)白色ユニバーサル基板 [UP-DWS] 50x70  110
 (24)★特売品★単3電池懐中電灯 [FL140T2A] 218
 (25)FMラジオモジュール [M5807MS8DA] Xtal無し 495??
 (26)★特売品★マイクロカードソケットモジュール(2個入) [TFP09-2-12B] 99x2
 (27)充電昇圧一体化モジュール [CHR4056]Type-C 324
 (28)ユニバーサル基板
 (29)信号機LED [F5RGB-A] 99
 (30)8桁7セグLED表示器 [M-7SEG8D1638] 429
 (31)FMラジオモジュール [M5807MS5SA] Xtal無し275??

2.おまけのモジュール6点
 Aitendo_2026福BOX_2

 ①★特売品★LEDランプユニット [LED5050X24] ¥42
 ②★特売品★LEDドットマトリクス★8x8★1.48★ [1588] x4
 ➂315MHz帯4ch受信モジュール★2272★ [RX315-R19A] ¥628
 ④★HC-49/S★水晶発振子(10個入) [HC49/S] 7.023MHz ¥165
 ⑤★激安特価★フラットトップ円柱型昼白色LED(100個入) [LED0307W-WC] ¥218
 ⑥LCDモジュール ZM95005A-01-FPC

以上 遊ぶ時の参考になれば幸いです。


ブログトップへ

◆おもちゃの折り畳み式ドローンを入手しましたので、まずはマニュアルを日本語化しました。
 ドローン本体
 コントローラ

 入手先は、下記のAliExpressです。4Kカメラが2個付いて2000円未満でした。
 使えなかったら部品取りにしたいと思っています。
 2024 E99Pro RC ドローン 4K プロフェッショナル 1080P 広角 HD カメラ付き折りたたみ式
 ヘリコプター WIFI FPV 高さ保持ギフトおもちゃ

 ドローン全体


 ◆アマゾンでは、下記で買えるようです。
 E99 ドローン カメラ付き 4K HDデュアルカメラ 100g未満 申請不要 トイドローン 小型 折り畳み式 初心者向け ミニドローン 子供向け 収納ケース付き 飛行時間12分 90°調整可能 ヘッドレスモード 高度維持 軌跡飛行モード 360°ロール 重力センサー 2.4GHz 4CH 国内認証済み 子供・大人向けギフト 誕生日プレゼント ブラック

1.取説が、英語と中国語の為、よく理解できないので日本語化してみました。
 ①原本の取説
 取説-1
 取説-2

 ②日本語化した取説(下記「ドローン取説.PDF」ファイル)
  (日本語訳は、完ぺきではないと思いますので、参考程度に)



2.原っぱで、飛ばしてみましたが、なかなか上手く操縦できませんでした。
 これから、練習しなくてはなりません。

以上


ブログトップへ

◆TWS(True Wireless Stereo)とは、イヤホンの左右をつなぐケーブルがなく、左右が
 それぞれ独立しているワイヤレスイヤホン。
 「完全ワイヤレス」、「フルワイヤレス」、「トゥルーワイヤレス」とも呼ばれる。

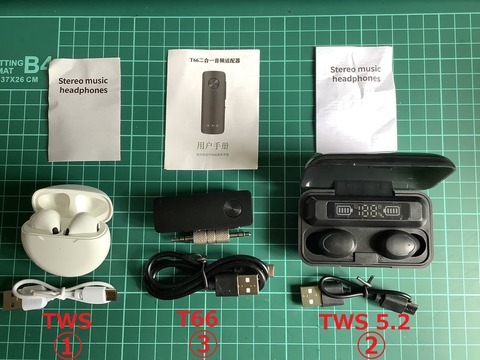

 BTイヤホン3種

.Pro 6 TWS ワイヤレス Bluetooth ヘッドフォン マイク Fone 5.3 Bluetooth イヤホン
  スポーツ イヤフォン Pro6 ヘッドセット iPhone Xiaomi 用
 入手先: https://ja.aliexpress.com/item/1005007309353235.html


.マイク付きBluetoothヘッドセット,ワイヤレスヘッドセット,hfiステレオ,
  スポーツイヤホン,リスニングケア,ハンズフリー,tws F9-5
 入手先: https://ja.aliexpress.com/item/1005007161708022.html


 ①②は、下記の同じ取説でした。
 (1).添付の取説

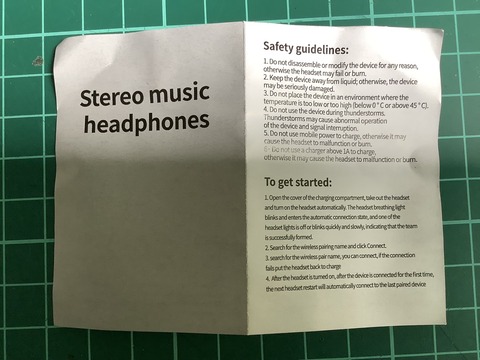

 TWS52&TWS取説-1
 TWS52&TWS取説-2

 (2).日本語訳の取説
*****************************************************************************************
ステレオ音楽ヘッドホン TWS

説明:
1. 電話をかける:
 イヤホンをつけて成功したら
 通話機能付きの電話機または Bluetooth デバイスに接続されている場合、
 電話をかけたり受けたりすることができます。 電話がかかってくると
 コール プロンプトである。 このとき、電源ボタンを1回押して
 呼び出しに応じる。
2. 音楽を聴く:
 イヤホンの電源が入って接続に成功した場合
 電話機または Bluetooth 対応デバイスに接続されている場合、プレーヤー c
 音楽を聴くために開かれる。 音楽を聞きながら
 プロセス、音楽を一時停止する場合は、電源を押します
 現在の音楽を一時停止するためにボタンを1回押します。
3. シャットダウン:
 ヘッドフォンを使用していない場合は、thを長く押すことができます
 電源ボタンを押すと、Bluetoothがシャットダウン状態になります。
 BluetoothデバイスまたはBluetooth Blから離れている場合
 utootus デバイスがアクティブに終了すると、ヘッドフォンが自動的に起動します
 通話を切断する。
4 充電:
 イヤホンは低消費電力、低消費電力PI
 が表示され、Bluetoothイヤホンを充電する必要があります
 研ぐ。 充電ケーブルの一端をに接続するだけです
 充電ケースのBポートを充電する

F&Q
 1. なぜヘッドセット1つだけ音がするのですか?
 A 2 台のヘッドフォンを同時に交換用のビンに戻します
  時間をかけて、充電するためにカバーを閉じ、それからテブアウトするかどうかを確認します
  イヤモードが復元されない場合は、出荷時の設定を復元してください

 2.電話はヘッドセットに接続できないのですか?
 A 電話機の TWS ペアを削除し、接続をペアにします

 3.音楽/通話を音なしで聴く方法は?
 A:Android携帯電話は、電話接続の右側に設定アイコンがあります
   録音、[Enter] をクリックし、2 つのオーディオ オプションをオフにして、再度選択します。
 電話機がオーディオ コール モードに入るように一般的な補助機能を設定しています。
 Select 自動で、もしそれがすでに自動であるなら、それは別のことだ、それでは、変更後
 に ペア レコードを自動的に削除し、回復しない場合は再接続を試みます
 4.:なぜ遅延/中断が発生するのですか?
 A:ヘッドホンを使用する場合、Wi-Fiデバイスが多数あり、4Gサインが表示されます
  干渉周辺の高出力機器などは、遅延が発生する可能性があります、
  断続的な状況、環境の交換、または接続の再 pair
  正常に戻る

要注意事項
 1. 正式な認証充電器の充電源を使用してください
 2. ヘッドフォンを使用する場合は、ライトの音量を調整します
   聴覚障害を回避するのに十分である
 3. 落下または重い押出を避けるための製品の正しい使用
 4. 子供は摂取を避けるために大人を同伴すべきである
 5. 高温または湿度のような極端な環境から離れて
 6. この製品を分解しないでください


安全上のガイドライン:
 1. 何らかの理由でデバイスを分解または変更しないでください、
   そうしないと、ヘッドセットに障害が発生したり、焼損したりします。
 2. 装置を液体から遠ざける。その他のバイス、装置
   深刻なダメージを受ける可能性があります。
 3. デバイスを次のような環境に配置しないでください
   温度が低すぎる、または高すぎる(0 度以下が 45 度を超えている)
 4.雷雨の時は使用しないでください。
   雷雨で動作異常が発生する可能性があります
   デバイスと信号の中断。
 5. モバイル電源を使用して充電しないでください。そうでない場合は充電してください
   ヘッドセットの誤動作または焼損の原因となります。
 6.1A以上の充電器を使用して充電しないでください、
   そうでないと、ヘッドセットの誤動作や焼損の原因になる可能性があります。

はじめに:
 1. 充電コンパートメントのカバーを開けてヘッドセットを取り出します
 自動的にヘッドセットの電源を入れます。 ヘッドセットの呼吸灯
 が点滅して自動接続状態になり、 の
 ヘッドセットのLEDが消灯または点滅しているか、不規則でゆっくりとしていることを示して
 いますが正常に形成されます。
 2. ワイヤレス ペアリング名を検索し、[Connect] をクリックします。
 3. ワイヤレス ペア名を検索します。接続している場合は接続できます
 ヘッドセットの充電に失敗する
 4. ヘッドセットをオンにした後、デバイスを初めて接続した後、
 次のヘッドセットの再起動は、最後にペアになったデバイスに自動的に接続されます


.2 in 1 Bluetooth 5.4 オーディオトランスミッターレシーバー 3.5MM AUX HiFiステレオ
  音楽ワイヤレスアダプター マイク付き 車 飛行機 TV PC ヘッドホンスピーカー用
  【航空機オーディオに最適】
 入手先:https://ja.aliexpress.com/item/1005007289834870.html

 (1).添付の取説
 T66取説-1
 T66取説-2
 (2).日本語訳の取説
*****************************************************************************************
T66 ワイヤレス送信機受信機

梱包明細書:
 *ホスト 1 台
 *1本の充電ライン
 *3.5mオーディオヘッド×1
 *ユーザーズマニュアル
製品パラメータ:
 *動作範囲: 障害物なしで最大 15 m
 *充電について:充電時に赤信号が点灯、満充電時に赤信号が消灯
 プロダクト解析
 ネッククリップデザイン マルチキー 3.5mmオーディオコネクタ
知校上自他
 TXモード
 RXモード
通話
 ロングボリューム
 MICマイクX
 RX # TTX
受信送信
 ワンタッチ制御
 送信(TX)モードと受信(RX)モードの間で簡単に切り替えることができる。
 注:発射モードでは赤色が点滅します。受信モードでは青ランプが点滅
 Type-C急速充電コネクタ
製品名: Bluetooth オーディオ送受信機
 接続範囲:15M
 製品コネクタ: 3.5mmオーディオコネクタ
 周波数範囲:10Hz-20HKz
 S/N比:110dB未満
製品機能:受信/送信2in1
手順:
RX受信モード:
 1.電源投入キーを3秒間長押しして電源を投入する。
 2.モードキーをRX位置にすると青ランプが点滅:
 3。携帯蓝手机ブルートゥースで検索してT66をクリックすると、接続するとブルーライトがよく点灯します。
TX送信モード:
 1.電源投入キーを3秒間長押しして電源を投入する。
 2.モードキーをTX位置に回す赤信号が点滅する。
 3.ペアリングが必要な受信装置を開くペアリング状態にする、アダプタ
自動的に接続され、接続すると常に赤信号が点灯します。

一般的なトラブルシューティング:
 受信モードで音声なし:携帯電話ブルートゥース接続するかどうか:スピーカーなどの機器があるかどうか
 AUX オーディオ入力モードへの切り替え
 送信モードは接続できません:
 1.アダプタがTX送信モード(赤点滅)に切り替わることを確認する:
 2.ブルートゥースヘッドセット/スピーカーを携帯電話などのブルートゥース機器に接続できない:
 3.一部のBluetoothヘッドセットは初期化(工場出荷時の設定に戻す)して接続する必要がある

T66 ワイヤレス送信機受信機
パッケージ内容:
 * 1 メインエンジン。
 * 1 チャージケーブル。
 * 13.5mmオーディオヘッド。
 * ユーザーマニュアル。
製品パラメータ:
 *作業範囲:最大15メートルの開放面積、
何の障害もなく
 *充電について:赤信号フラッシュの充電、フル充電
 赤信号を消す
 T66二合一音频适配器
受信機
 RX VOTX
送信機
 One Button Control(ワンボタン制御)
送信機(TX)モードと受信機(RX)モードを簡単に切り替えることができます。
 PS トランスミッタ モード レッド ライト フラッシュ.レシーバ モード ブルー ライト フラッシュ

ユーザーマニュアル
ご使用前に、このマニュアルをよくお読みください。
*****************************************************************************************

以上 今日はここまで


ブログトップへ

◆NTT東日本の料金改定に伴い
 フレッツ光ネクスト ファミリー・ハイスピードタイプを (概ね200Mbps 5,720円 改定後5,920円)
 フレッツ光ネクスト ギガファミリー・スマートタイプへ (概ね1Mbps   5,920円 改定後5,920円)
 へ変更しました。
 料金が、どちらも同じの為、よりスピードが出る方に変更しました。
 また、料金改定に伴い、変更工事が無料でした。

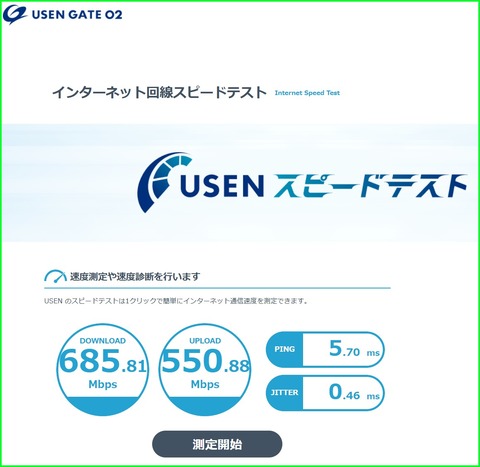

 スクリーンショット 2025-02-07 101610

 *変更に伴いルーターの設定やプロバイダの変更が必要かとちょっと心配でしたが
  NTT内の工事だけですんなり切り替わりました。
  (こちらは、何もすることが有りませんでした。めでたしめでたし)

1.スピードが概ね下り200Mbps、上り100Mbpsから概ね上下1Mbpsになったので
  スピードテストをやってみました。

 ①変更前のスピードテスト
 スクリーンショット 2025-02-03 100040

 ②変更後のスピードテスト
 スクリーンショット 2025-02-07 090125

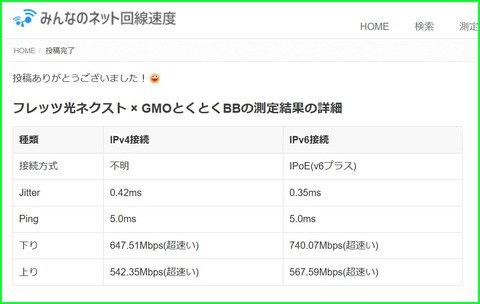

 スクリーンショット 2025-02-07 091405

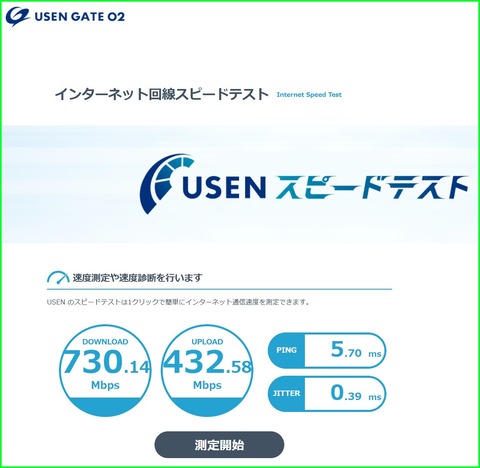

 スクリーンショット 2025-02-07 084249

 ◆下りは、元々IPoE(V6プラス)だったのでそれほど変化はなかったですが
  上りは、スビートが断然速くなっています。

以上

ブログトップへ

◆今年も秋月電子 八潮店の福箱をゲットしました。
 昨日(1/9)朝5時起きでお店に8時半頃到着、30人ほど並んでいました。
 10時半に販売開始、昨年と同じシステムで3つ並べて有ってその中の一つを
 選べるようになっていました。
 重さを確認して、今年は一番軽いのを選びました。
 お楽しみ袋は、昨年と変わり映えはしなかったので買いませんでした。
 秋月2025福箱A
 今年も持ち歩くのが大変なので、近くのヤマト運輸で自宅へ送りました。
 そこで重さが6.5kgで有ることが分かりました。
 一番軽いのを選んだのに重さは昨年と同じ6.5kgと変わりませんでした。
 今年は、極端に重さは変わりませんでした。
 本日、福箱が届きました。

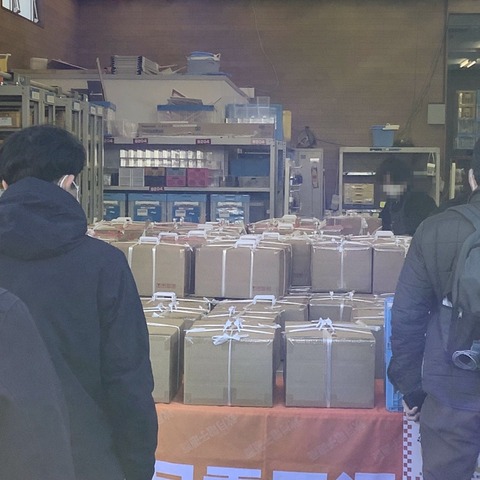

 ①販売開始直後の様子
 販売直後

 ②8時半頃の様子
 8時半頃

 ➂10時頃の様子(昨年より人が少ない)
 10時頃

1.福箱の中身(今年は、友人の分も見せてもらいました)
 ①私が選んだ福箱の中身です。
 秋月2025福箱A

 ◆①~⑫は、箱共通
 ⑨ブレッドボード EIC-901B 400円
 ➉片面ガラス・ユニバーサル基板Aタイプ2.54mmピッチ(155×114mm) 460円
 ⑪OpenLogger Accessory Bundle 9,800円
 ⑫お楽しみ袋 1,000円

 ◆⑬~⑱箱個別
 ⑯10W+10WステレオD級アンプモジュール(USBI/F付き) 600円

 ◆私の箱の中身とほぼ同じ人が解説していましたのでそちらも、
  参照してみて下さい。==> 2025 秋月電子通商 八潮店 福箱


 ②友人が選んだ福箱の中身です。
 秋月2025福箱B

 ◆①~⑫は、箱共通
 ◆⑬~⑱箱個別
 ⑬ブレッドボード EIC-364 600円
 ⑭ワイヤレスデジタルオーディオモジュール基板 CPI-WAM800/MI-I 5,400円
 ⑮カラーカメラ 1/4インチ25万画素CCD(ピンホールレンズ) 7,000円
 ⑯微弱無線式RS232C全2重通信ユニット WP-203L 4,700円
 ⑰デジタルオシロスコープ DDS140 11,800円
 ⑱DUMANGキーボード 再配置可能なマグネット付きメカニカルキーボード 23,900円

 ◆比較してみて半分以上、同じものが入っていました。

以上


ブログトップへ

◆昨日ゲットした2025お楽しみ福BOXが、本日届きました。
 中身は、下記のようなものでした。色々遊べそうです。
 一番気に入ったのは、ラズパイピコ互換機ですかね。

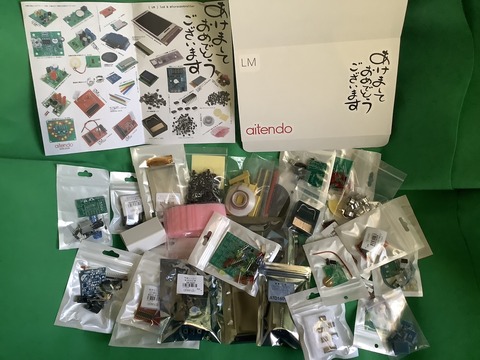

 2025福BOX

◆入っていた中身の写真と分かる範囲のaitendoの部品のURLを
 調べてみました。

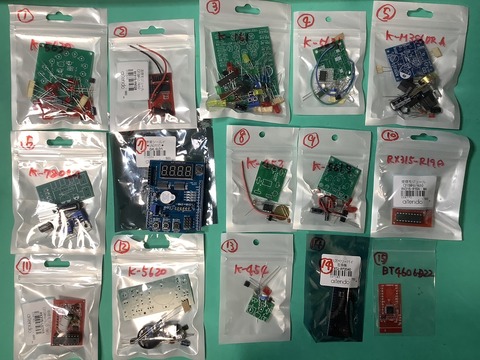

1.福BOX その1
 aitendo_1

 ①ハート型点滅LEDキット [K-5630]準備中
 ②315MHz帯4ch送信モジュール★2262★ [RF315-9902R]660円
 ➂メロディ三色LED点滅キット [K-161]準備中
 ④ブリージーングLEDキット [K-5631]295円
 ⑤ミニパワーアンプキット [K-M386VR]A版350円
 ⑥整流回路付き5V出力電源キット [K-7805A]準備中
 ⑦学習シールド [GK-SLD1]500円
  ◆下記ブログ内記事も参照してみて下さい。
  ・aitendo 学習シールド [GK-SLD1]をESP32で使用してみた

 ⑧光感知式鳥の声発生キット [K-453]285円
 ⑨音反応LEDキット [K-5615]準備中
 ➉315MHz帯4ch受信モジュール★2272★ [RX315-R19A]580円
 ⑪315MHz帯6ch受信モジュール★2272★ [RX315-LXD9A]580円
 ⑫トランジスタマイクアンプキット [K-5620]準備中
 ⑬光感知式スイッチキット [K-454]245円円
 ⑭ラズベリーパイ互換機 [XTJ-RP2040]750円
 ⑮レッドトゥースモジュール [BT4606D22]500円

2.福BOX その2
 aitendo_2
 ①2.8インチTFT液晶モジュール★240x320★ [M028C8347D8]1980円
  下記ブログ内記事も参照してみて下さい。
 ・Aitendo 2.8インチTFT液晶モジュール★240x320★ [M028C8347D8]を表示させてみた

 ②タッチ付き3.2インチTFT液晶モジュール★240x400★ [S95461C]1980円
  下記ブログ内記事も参照してみて下さい。
 ・Aitendo タッチ付き3.2インチTFT液晶モジュール★240x400★ [S95461C]を表示させてみた

 ➂セグメントLCD表示器 [TS119-5]199円
 ④★I2C★16x2キャラクタLCDモジュール [ATD1602CP]300円x2
 ⑤キャラクタ液晶モジュール★8×2★ [ENH0802C-G]395円
 ⑥★特売品★0.96インチOLEDモジュール [M096P6JK]199円
 ⑦★2.54★1x40★カラー単列ピンヘッダパック(12本入) [PH254S-B6-1X40-6C]199円
 ⑧★2.54★カラー単列ピンソケット [PS254SC-PV01C]14Px20
 ⑨はんだごてスタンド [ZH03]195円
 ➉はんだ吸取線 [CP2015]150円
 ⑪交換用クリーニングスポンジ [SPG-Y]90円
 ⑫太陽電池★3V★ [SC68X65A-3V]類似品199円
 ⑬★取扱終了★電池ホルダ [STL-T3A]10円x20
 ⑭ピッチ変換基板(DFN)(5枚入) [DFN1006-2]100円x4
 ⑮★特売品★マイクロカードソケットモジュール(2個入) [TFP09-2-12B]90円

3.福BOX その3
 aitendo_3

 ①チャック付きポリ袋★100枚入★ [BGWHPK]150円
 ②★国産特価★タクトスイッチ★6x6★(10個入) [SKHHBVA010]90円x10
 ➂★特売品★S9014+S9015 S8550+S8050 他100個 [Q40C/D]99円x2.5
 ④6アラームサウンド [SMC0618]120円
 ⑤6-TONEジェネレータ [SMC0608S]100円x5
 ⑥★取扱終了★砲弾型LED(φ8mm/20個入) [SH8]緑100円
 ⑦★φ5★砲弾型LED(20個入) [LEDSH5]赤60x2円
 ⑧★2x5x7★超特価★角型LEDパック [PP-SQ257LED60A] 赤40個66円
 ⑨DIP8IC MG7306,MG3618,MG1318,HY3842,HY3843,HY3845,HY358 その4を参照

4.福BOX その4

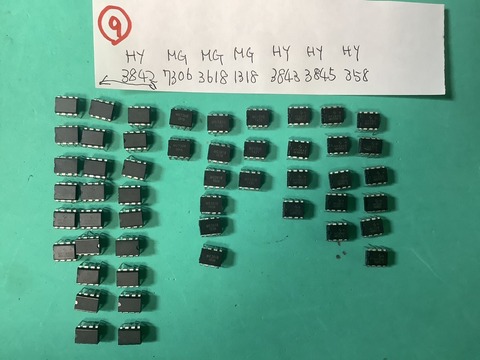

 aitendo_4
 ①★ST★電流モードPWMコントローラ [UC3842B]の互換品かなー50円x26
 ②★ST★電流モードPWMコントローラ [UC3843B]の互換品かなー50円x4
 ➂電流モードPWMコントローラ [UC3845BN]の互換品かなー100円x5
 ④低電圧デュアルオペアンプ [UPC358C]の互換品かなー30円x6
 ⑤MG7316x2,MG3618x6,MG1318x3 は、不明

以上 これらを活用する時に約に立ちますように!!


ブログトップへ

◆楽天モバイルで機種変更をしようと色々ヤフオクなどで探していたのですが、
 アマゾンで新品 5G対応 SIMフリー Redmi 12 5Gがそこそこ安い値段で出ていましたので
 酔った勢いでポチってしまいました。下記の機種です。
 SIMフリーAU Xiaomi Redmi 12 5G XIG03 [スカイブルー] スマートフォン本体

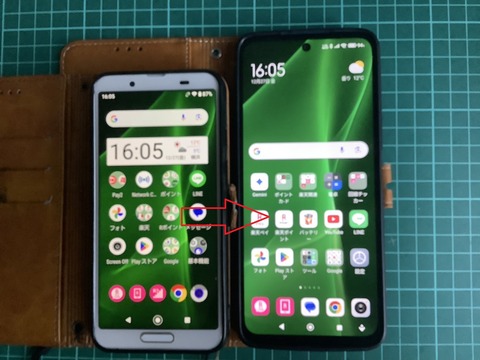

 機種変更

 楽天モバイルが使用している周波数帯についてもミリ波を除いて対応しています。
 ①4G LTE
  Band 3 (1.8GHz)
  Band 18 (800MHz)
  Band 26 (850MHz)

 ②5G NR
  n77 (3.7GHz帯)
  n257 (28GHz帯, ミリ波) *対応無し

1.環境移行もLINE移行も簡単でした。
 ①環境の移行
 下記を参照して行いました。
 初期設定方法(Redmi Note 11 Pro 5G)

 途中、7.「コピーしない」をタップしてくださいのとき「次へ」をクリックし
 旧端末からアプリなどを移行しました。
 この時、USBケーブルを接続する様促されますので、Type-C<->Type-Cケーブルで
 新旧のスマホを接続します。
 (以前はWiFi経由でしたが、今回USBケーブルでしたのでコピー時間がかなり早く
 できました。)

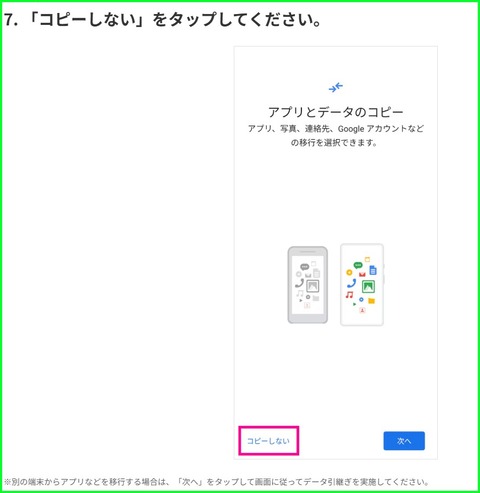

 アプリのコピー

 ②LINEの移行
  *LINEの移行もQRコードを使っての移行で以前より簡単に移行出来ました。


2.実際基地局との接続もなんちゃって5G(NSA)で繋がっています。
 ①下記は「Network Cell info Lite v7.1.4」アプリでの確認です。
 5G(NSA)

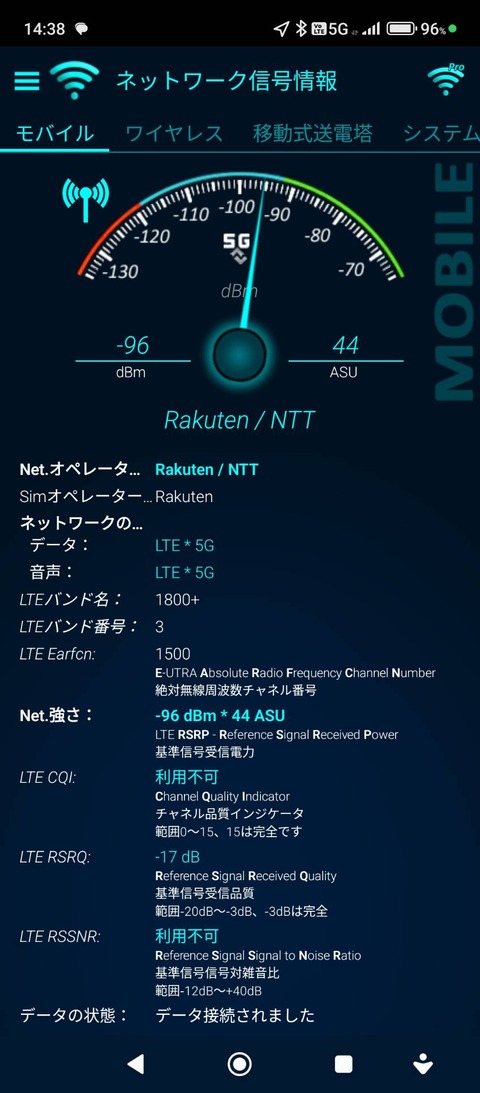

 ②下記は、「ネットワーク信号情報v5.75.12」での確認です。
 5G(NSA)-2

3.5G NSA と 5G SA について
 詳しくは、下記HPで
 楽天モバイル、Stand Alone方式の5Gモバイルネットワークにおいてデータ通信の実証に成功

 ①下図は5G NSAと5G SAの違いを表しています。楽天モバイルは、4Gモバイルネット
 ワークにおいて、5Gを見据えた世界初(注1)の完全仮想化クラウドネイティブモバイル
 ネットワークを構築し、2020年9月より、4Gのコアネットワークに5Gの基地局を連携
 させるNon Stand Alone (NSA)方式で5Gサービスを提供しています。
(注1)大規模商用モバイルネットワークとして(2019年10月1日時点)/ステラアソシエ調べ

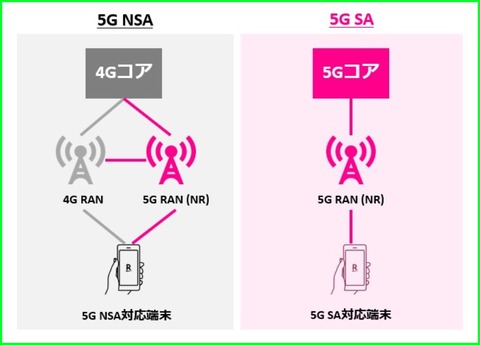

 5G_NSA

「ChatGPT」に聞いてみました。

Q.楽天モバイルの4Gの基地局で5Gの通信が出来る仕組みを詳しく教えて

A.楽天モバイルの4G基地局で5G通信ができるのは、**5G NSA(Non-Standalone)
  アーキテクチャ**を利用しているためです。以下にその仕組みを詳しく説明します。
---

### **5G NSA(Non-Standalone)とは?**
 5G NSAは、既存の4G(LTE)のインフラを利用して5Gの通信を提供する方式です。
 完全な5G(SA: Standalone)とは異なり、LTEの基地局をコントロールプレーンとして
 使用し、5Gの高速データ通信(ユーザープレーン)を組み合わせる形になります。

楽天モバイルのケースでは、以下のような構造が考えられます:

1. **コントロールプレーン(制御信号)**
   - 4G(LTE)基地局が制御信号を担当します。
   - ユーザーの位置情報や通信状態を管理し、5Gのデータ通信を効率的に割り当てます。

2. **ユーザープレーン(データ通信)**
   - 実際のデータ通信は5G NR(New Radio)技術を使用します。
   - 楽天モバイルの場合、4G基地局に5Gの機能(NRを提供するアンテナやネットワーク機器)
 が統合されているか、近くの5Gアンテナを利用しています。

---

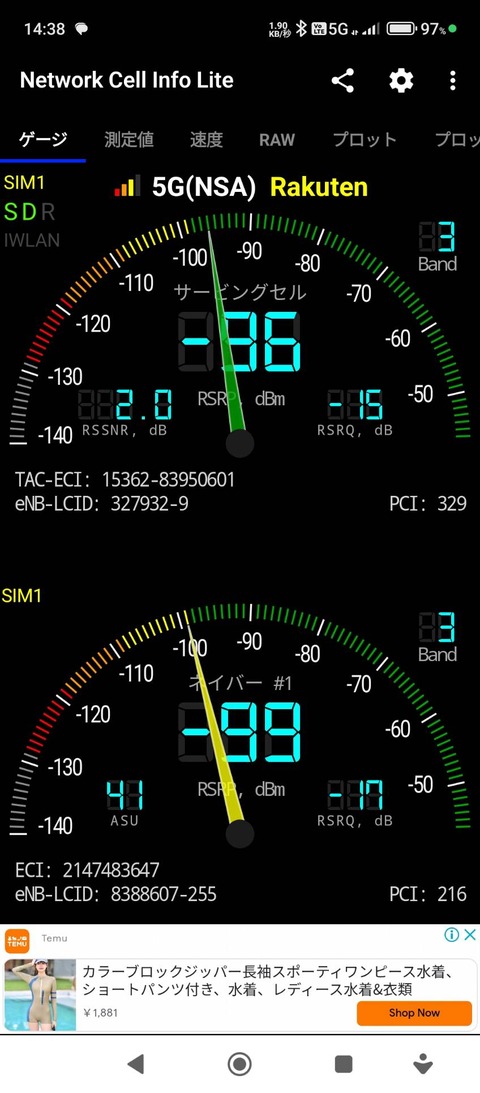

### **Network Cell Infoで表示される「5G (NSA) Rakuten」について**
 この表示が出る場合、スマートフォンは以下の動作をしています:

1. **4G LTEの接続確立**
   - スマートフォンはまず4G LTEに接続し、制御信号を確立します。このとき、
 楽天モバイルの4G基地局に接続しています。

2. **5G NRの追加確立**
   - その後、スマートフォンが5G NR信号を検出し、追加で接続します。
 このとき、データ通信が5Gの高速通信に切り替わります。
   - 「NSA」という表示は、この接続が4Gをベースに動作していることを示しています。

---

### **楽天モバイルの4G基地局で5Gが可能な理由**
 楽天モバイルは、ネットワークを**仮想化(NFV: Network Function Virtualization)**して
 効率化しています。この設計により、以下のような特徴が実現されています:

1. **4G基地局のアップグレード**
   - 楽天モバイルの4G基地局は、5G対応の機能を簡単に追加できるように設計されています。
   - 例えば、4G LTE基地局に5G NR用のアンテナモジュールやソフトウェアアップデートを
 行うことで、5G NSA通信が可能になります。

2. **コアネットワークの統合**
   - 楽天モバイルは「クラウドネイティブネットワーク」を採用しており、5G NSAの運用を
 効率的に行える構造です。
   - これにより、既存の4Gインフラを活用しながら、コストを抑えて5Gサービスを提供して
 います。

---

### **5G NSAのメリットとデメリット**
#### メリット
- 既存の4Gインフラを活用できるため、導入コストが抑えられる。
- 広いエリアで5G通信を提供可能。
- 4Gと5Gの同時利用により、通信の安定性が高い。

#### デメリット
- 5G SA(Standalone)に比べて低遅延や高速性のメリットがやや限定される。
- 4Gネットワークの性能に依存する部分がある。

---

### **結論**
 楽天モバイルの4G基地局で5G通信が可能な理由は、**5G NSAアーキテクチャ**を利用
 しており、4Gインフラと5G NRを組み合わせて運用しているためです。この仕組みにより、
 楽天モバイルはコストを抑えつつ、広範囲で5Gサービスを提供できるようになっています。


以上


ブログトップへ

◆GAMINJA-X7 4.3インチ携帯ゲーム機を入手したので使ってみました。
 x7-2

 *入手先下記(AliExpress)
 GAMINJA-X7ゲームのポータブルコンソール,ipsスクリーン,HDプレーヤー
 ,10000ゲーム,4.3in,gba,gbc,gbc


 使い方などは、下記の動画が参考になります。
 ①X7 Handheld Game Console (Review)
 ②Quick Update X7 Handheld Running PS1 (DECENTLY)
 ➂ゲームを追加するにはどうすればよいですか? / X7 スイッチ クローン ハンドヘルド
 ④X7ハンドヘルド...それは良いですか??

1.取説原本
 x7取説原本-1
 x7取説原本-2

2.各部名称
 X7_キー配置-2
 ①START (ショートプレス - ゲームスタート)
 ②SELECT キー
 ➂TFカード(最大サポート32G)
 ④Reset キー(画面がダウンして再起動したときにクリックできます)
 ⑤ヘッドフォン インターフェイス / TV-UOT インターフェイス
 ⑥USB Mini-B 充電/データ インターフェイス
 ⑦ESC ゲーム終了キー
 ⑧ジョイステック左 ハンドル操作の主な方向
 ⑨ジョイステック右 同期化10
 ➉ [O key home page] または [game (confirm key)] をダブルクリックするか
  Xキーホームページ(終了キー)をダブルクリックするか
  残りの2つはファンクションキーです。
 ⑪Rキー
 ⑫ + - ボリュームキー
 ⑬ (起動ボタン) ロックボタン(充電ロック解除ボタンをOに押す)
 ⑭シャットダウンキー/保存キー(長押し)
 ⑮Lキー
 ⑯上下左右キー


今日は、ここまで





ブログトップへ

◆『POWKIDDY RGB10 Max3』携帯ゲーム機を入手したので備忘録に残して置きます。
 rgb10max3-1

 下記サイトに色々先人の説明サイトが有りました。
 ①『POWKIDDY RGB10 Max3』レビュー | 5.0インチHDスクリーン搭載、
  大容量バッテリー内蔵の高コスパ携帯ゲーム


 ②【RGB10MAX】やっておけば便利な初期設定、基本的な使い方など

 ➂PowKiddy RGB 10 MAXⅡ ハンドヘルド ビデオ ゲームの説明書

1.動作状況
 ①起動時
 rgb10max3-2

 ②スタート時
rgb10max3-1


今日は、ここまで


ブログトップへ

◆大型デジタルクロック (23cmx9cm) を入手したので、設定等仕方の英語マニュアルを
 適当に日本語マニュアルにしてみました。
 入手先は、下記「AliExpress」です。
 LEDデジタル照明付き3D壁掛け時計,クリエイティブな多機能USBプラグ
 ,電子時計,家の装飾,ファッション

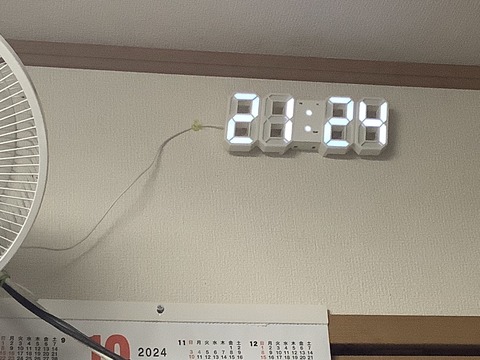

 下記写真は、壁に取り付けた様子
 壁取り付け状態


1.動作状況(①~➂の繰り返し表示モード)
 ①時計表示

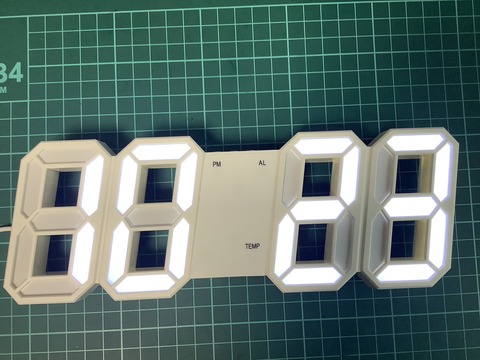

 時刻

 ②日付表示
 日付

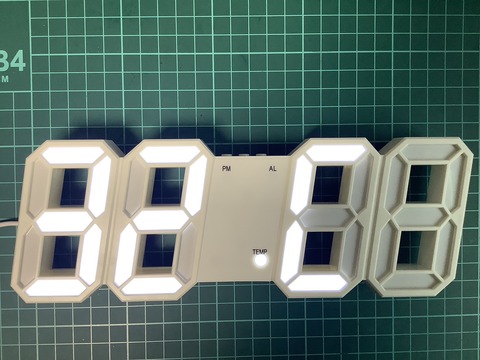

 ➂温度表示
 温度

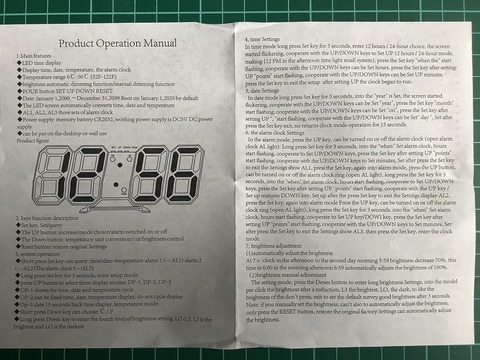

2.原本(英語マニュアル)
 英語取説

3.日本語マニュアル
 (LINEの翻訳を適当に修正したものです。参考程度にはなるかも)
①主な機能
 ◆LED時間表示
 ◆時刻、日付、温度、アラーム クロックの表示
 ◆温度範囲 O'C-50'C (32F-122F)
 ◆輝度自動調光機能·手動調光機能
 ◆4つのボタン:セット、アップ、ダウン、リセット
 ◆日付:2000年1月1日~2099年12月31日 デフォルトで2020年1月1日に起動
 ◆LED画面は、時間、日付、温度を自動的に表示します
 ◆AL1、AL2、AL3 アラーム クロックの 3 セット
 ◆電源装置: メモリバッテリ CR2032、動作中の電源装置は DC5V DC 電源供給する
 ◆デスクトップまたはウォールで使用できます

②ボタン(キー)の説明
 ◆[設定] ボタン    :設定/クエリ
 ◆[UP] ボタン      : オン/オフの増加/モード選択/アラームのオン/オフ
 ◆[Down] ボタン    : 温度ユニットの変換/カット/輝度制御
 ◆[リセット] ボタン: 元の設定に戻す

➂システム動作
 ◆Set キーを短く押すと、次のように照会出来ます。
   時間、日付、温度、アラーム 1,2,3(--:AL1,2,3)
 ◆Set キーを短く押して、UPボタンを押すと、
  DP-I、DP-2、DP-3の3つのディスプレイモードを選択出来ます。
  *DP-I は、時間、日付、および温度サイクルを示します
  *DP-2 は、日付、温度表示、サイクル表示なしで時間を固定できます
  *DP-3 日付 15 秒バックタイム表示、温度モード
 ◆Set キーを短く押して、Downボタンを押すと摂氏、華氏(C/F) を選択できるようなります。
 ◆Down キーを3 秒間 長押しして、輝度を L-0,1.3 4 レベルを設定します。
  *L3が最も明るく、最も暗いのはLOです。

④時間設定
 時間モードで Set キーを 3 秒間長押しします。
 1) 12Lr/24Hrが点滅 UP/DOWNキーで選択し、Set キーで決定し次に進みます。
 2) 時が点滅 UP/DOWNキーで時を設定し、Set キーで決定し次に進みます。
 3) ➂分が点滅 UP/DOWNキーで分を設定し、Set キーで決定し
 セットアップを終了します。
 *15秒操作しないと時間モードに戻ります。

⑤日付の設定
 日付モードで Set キーを 3 秒間長押しします。
 1) 年が点滅  UP/DOWNキーで年を設定し、Set キーで決定し次に進みます。
 2) 月が点滅  UP/DOWNキーで月を設定し、Set キーで決定し次に進みます。
 3) 日が点滅  UP/DOWNキーで日を設定し、Set キーで決定し
 セットアップを終了します。
 *15秒操作しないと日付モードに戻ります。

⑥アラーム クロックの設定(この項目は修正途中です)
 アラーム モードで UP キーを押すと、アラーム クロックをオンまたはオフにできます
 (アラームを開く)
 クロック AL ライト)。
  [設定] キーを3秒間長押しし、アラームクロック「when」に設定します
 点滅を開始し、Set UP/DOWN キーに協力し、「ポイント」を設定した後、
 Set キーを押します
 点滅を開始し、UP/DOWN キーと連携して Set minutes, Set after the Set キーを押す
 Settings show ALL を終了するには、Set キーを押し、再度アラーム モードに入り、
 UP ボタンを押します、
 アラーム クロック リングのオン/オフ(AL ライトを開く)が可能で、
 [Set for 3] を長押しします
 秒、「when」アラーム クロックを設定すると、時間が点滅し始め、
 Set UP/DOWN に協力します
 キー、「ポイント」の設定が点滅を開始した後、「設定」キーを押す、UPキーと連携する/
 [Set up minutes DOWN] キーを押して [Settings] (設定)画面を終了します。
 Set キーを押し、再度アラーム モードにする UP キーを押すと、
 アラームをオンまたはオフに できます
 クロック リング(AL ライトを開いて)、Set キーを 3 秒間長押しし、
 「when」Set アラーム に入ります
 クロック、時間が点滅を開始し、Set UP キー/DOWI キーに協力し、次に Set キーを押します
 「ポイント」の設定が点滅を開始し、UP/DOWN キーと連携して「分を設定」、「設定」>
 Set キーを押して Settings show AL3 を終了し、Set キーを押してクロックを入力します
 モードを選択します。

⑦輝度調整
 1) 自動的に明るさを調整する
  午後7時から2日目の朝5時59分の明るさは70%減少します
  午前6時00分から午後6時59分は、自動的に明るさを100%調整します。
 2) 輝度手動調整
  設定モードで、下矢印ボタンを押して、長輝度設定をモデルに入力します
 クリックするたびに、縮小後の明るさ、L3が最も明るく、LO、ダーク、好きになる
 [Don't press] (押さない)の輝度、[Exit] (終了)を選択し、3秒後にデフォルトの測量の輝度
 を設定します。
 注意: 明るさを手動で設定した場合、brを自動的に調整することもできません
 RESET ボタンを押して、明るさを元の工場出荷時の設定に自動的に復元します。

以上




ブログトップへ

◆カードリーダーがベトベトになり不快になったので重曹で掃除して
 手にくっつかなくなりました。

 ①掃除前
 ベトベト-1

 ②掃除後
 ベトベト-2

◆使った重曹は下記の物です。
>レック(LEC) 【 激落ちくん 】 重曹 スプレー 400mL /
重曹+アルカリ電解水配合 / アルカリの力で皮脂汚れを落とす

Amazon.co.jpへ
今すぐチェック

以上


ブログトップへ

◆FNIRSI DSO-TC3をYahooフリマで格安で入手したので使ってみました。
 一応、1kHzの矩形波をオシロで測定しプローブの調整をしました。
 ちょっと残念なのが、DDSでサイン波を出力したあとオシロに切り替えると
 1kHzの矩形波に変わってしまいました。

 ①調整後
 DSO-TC3

◆日本語の取説を探していたら下記のサイトが見つかりました。感謝です。
 ①FNIRSI DSO-TC3日本語マニュアル(勝手版) オシロスコープ
   ・シグナルジェネレータ・パーツテスタ 3in1 ガジェット


 ②FNIRSI DSO-TC3 デジタルマルチメーター 取扱説明書


◆比較のために個別の物を写真に収めました。
  トランジスタテスター、オシロスコープ、シグナルジェネレータ
 DSO-150他
 DSO-TC3は、これらが、コンパクトに一台の中に収められているので持ち運びには
 良さそうです。
 不満な点は、DDSとオシロが同時に使えない事でしょうか。


以上

ブログトップへ

◆ネットサーフィンしていたらiPadでレトロゲームのエミュレータ
 「RetroArch」を知りました。
 早速アップルストアより、ダウンロードしてインストールしてみました。
 広告も出なく、日本語対応で色々なマシンに対応していました。
 先人に感謝です。
 ipad_smb

1.前から有った「スーパーマリオブラザーズ」のROMイメージを動かすまで
 を下記に示します。

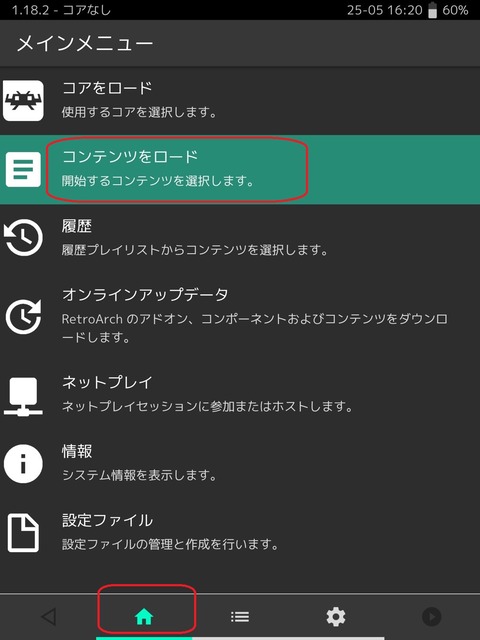

 ①「RetroArch」を起動し、メインメニューで「コンテンツをロード」を
  タッチします。
 retro_arch-1

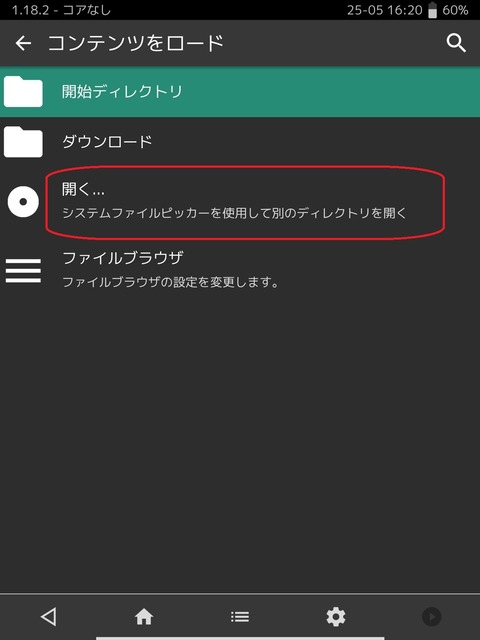

 ②「開く」をタッチします。
 retro_arch-2

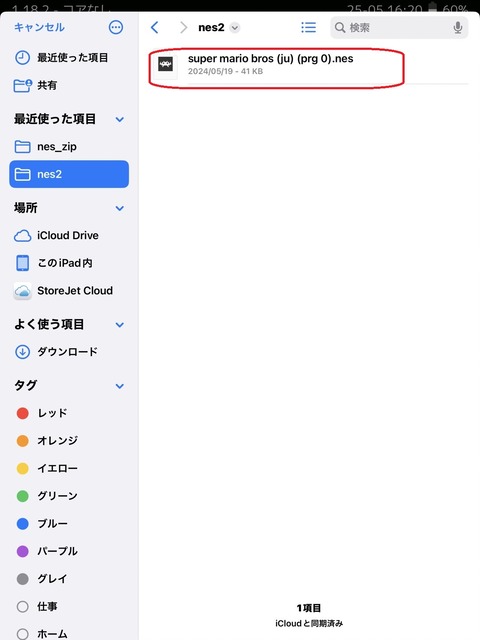

 ➂前もってROMイメージを「iCloud Drive」に保存して置き、ファイルメニューで
  「super mario bros....nes」をタッチします。
 retro_arch-3

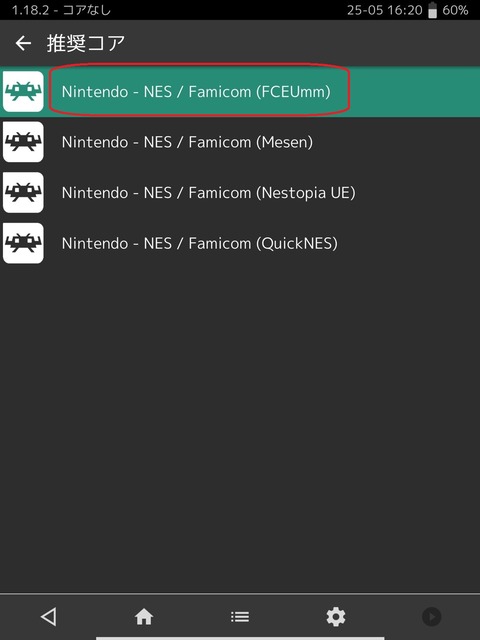

 ④推奨コアが表示されますので「Nintendo-NES/Famicom(FCEUmm)」をタッチします。
 retro_arch-4

 ⑤するとゲームが開始します。
  コントローラが画面に表示されますのでそれを使って遊びます。
  1.縦置き時の画面
 retro_arch-5

  2.横置き時の画面
 retro_arch-6

2.次にbluetooth対応のコントローラをiPadに登録することで無線で遊べます。
 (私は、PS4のコントローラを使いました。)

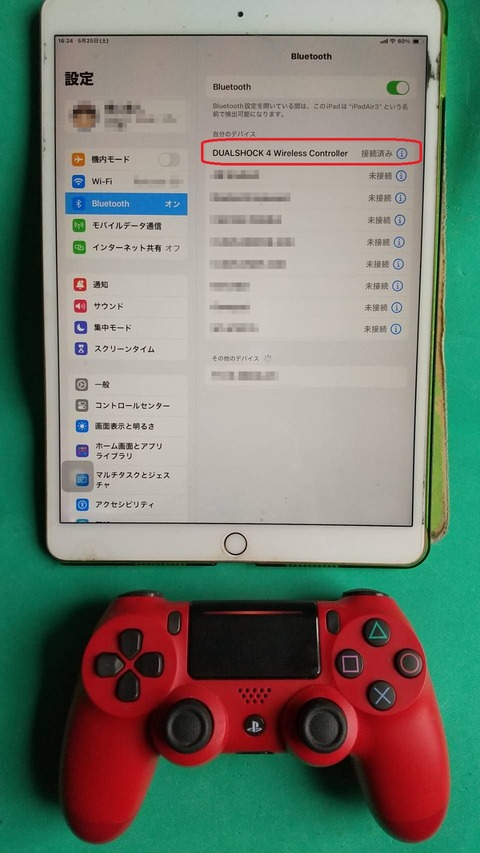

 ① iPadで「設定」->「bluetooth」->「ON」にして、コントローラと
  ペアリングします。
 ipad_bluetooth

 ②「RetroArch」で「設定(歯車)」->「入力」 とタップします。
 ps4-2

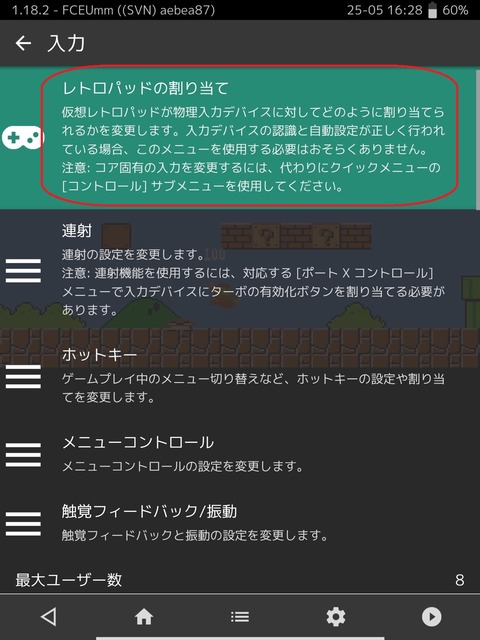

 ➂「レトロパッドの割り当て」をタップします。
 ps4-3

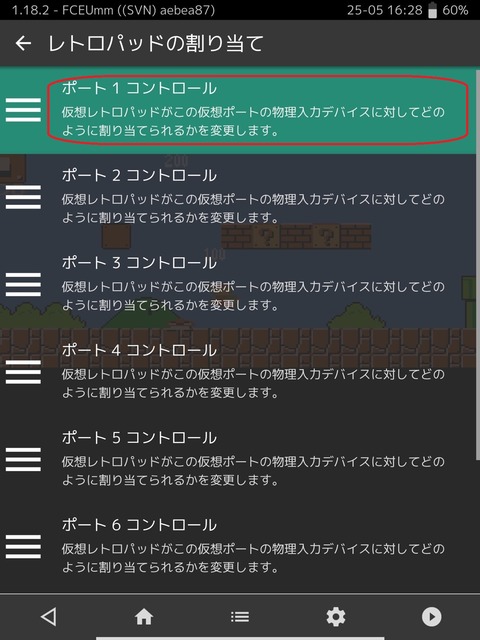

 ④「ポート1コントロール」をタップします。
 ps4-4

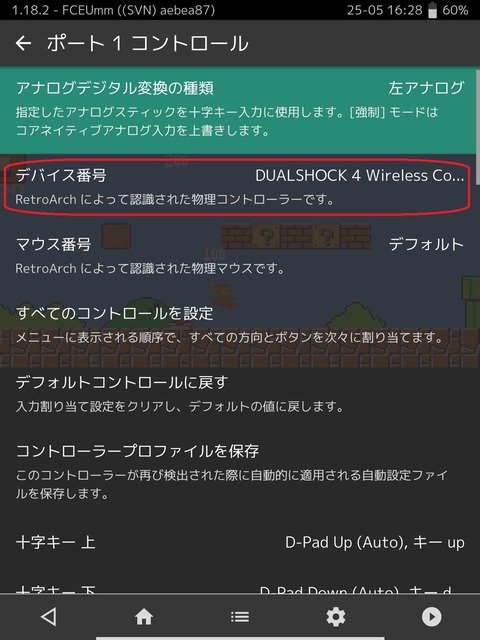

 ⑤「デバイス番号」の表示が「DUALSHOCK4...」と表示されていると
  コントローラで遊ぶことが出来ます。
 ps4-5

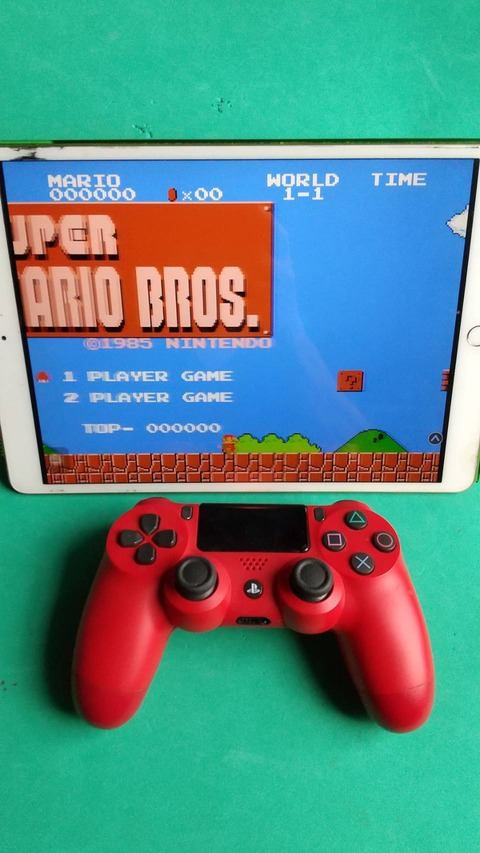

3.コントローラを使って横向き画面で遊べます。
  ◆横向き画面で「↓」をタップすると、コントローラ表示が消えて
  スッキリします。
 ipad_smb

以上

ブログトップへ

◆パナソニック CN-R300D カーナビに替えたのでAV-INケーブルを
 それに合わせて作りました。
 標準の4極プラグと配置が違っていたので熱収縮チューブ(10mmΦ)で色を
 合わせただけです。

1.変更前と変更後の写真
  4極プラグ-改-1
 ②三色10mmΦ熱収縮チューブ
 4極プラグと熱収縮チューブ

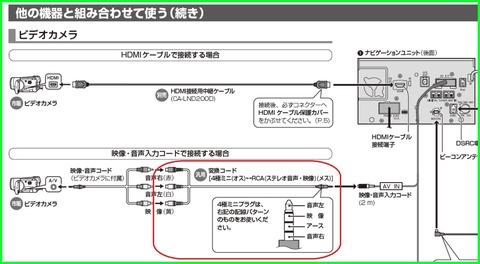

2.R-300DのAV-INの4極プラグの仕様
 av-in-4極プラグ

3.使用ケーブルと熱収縮チューブ

>RCAケーブル 3.5 RCA 変換 ケーブル AVケーブル 変換プラグ付き4極ミニプラグ 4極ミニプラグRCAステレオオーディオ ビデオ変換ケーブル22c オス3メス カーナビ ドラレコ バックカメラ テレビ カロッツェリアなど 映像 オーディオコード 赤 白 黄 3RCAオスプラグ
Amazon.co.jpへ
今すぐチェック
>熱収縮チューブ 絶縁チューブ 配線 熱燗セット-熱収縮管絶縁管防水高難燃性収縮ホース-7サイズ φ2mm~10mm 収縮率2:1-耐久性 電線の端末処理 データ線 高難燃性 (140PCS・収納ケース付き)
Amazon.co.jpへ
今すぐチェック

以上

ブログトップへ

◆二度目のQY-1005のカーナビが壊れたので、他機種に変更しました。
 どうもQY-1005のMicroSDは、耐性が悪く五年位で壊れます。
 で、今回は、機種をパナソニック製のCN-R300Dの中古を入手し
 乗せ換えてみました。
 CN-300R-2

1.QY-1005と同様の機能がある物を探しCN-R300Dにしました。
 元々の配線で使えたもの
 ①20Pカプラ
 ②5Pの車速等カプラ
 ➂ステアリングスイッチ
 ④GPSアンテナ
 ⑤AM/FMアンテナ
 ⑥バックカメラ(変換アダプタ使用)
 ⑦ハンズフリーの携帯電話機能(本体にマイク内蔵)

 ◆20P,5Pのピン配置
ピンアサイン電源ハーネス-車速信号他

2.追加購入したもの
 ①純正バックカメラ用の変換アダプタ

 >日産バックカメラ から 社外ナビ 変換
 ホンダ 日産 マツダ ダイハツ スズキ クラリオン

 Amazon.co.jpへ
      今すぐチェック

 ◆ビデオ信号は直結でも良いですが、電源を12Vから6Vに降圧して与える
  必要があります。アダプタの電圧をテスターで測定してみましたら
  6.66V出ていました。自作も出来そうです。

 S__51036171_0

 ②地デジ用フィルムアンテナ
  *アンテナケーブルは、着いてきたのでフィルムアンテナだけ
  購入して取り付けました。
 >貼り付けミス交換保障◇ワンセグ・フルセグ対応カーナビ用
 高感度地デジフィルムアンテナ(L型)4枚 端子テープ付

 Amazon.co.jpへ
      今すぐチェック

 ◆なお、アンテナケーブルは、ピラーの取り外しが一か所で済むように
  左側からのみ配線しました。
 カーナビ取付概要

 フィルムアンテナ

3.CN-R300Dの取付、取扱説明書は、下記でダウンロード出来ます。
 ①CN-R300D-取付説明書
 ②CN-R300D-取扱説明書

今日はここまで







ブログトップへ

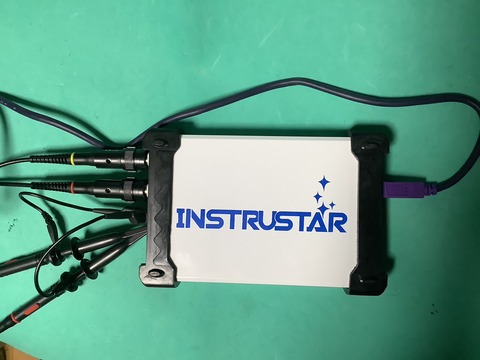

◆秋月 2024年福箱に入っていたInstrustarISDS220Aを使ってみました。
 こちらもCDは、使いませんでした。
 メーカーサイトより「マルチ VirAnalyzer」をダウンロードして動くように
 なりましたので備忘録で残して置きます。
 ISDS220A-1

 ◆概要
 ISDS220A-0

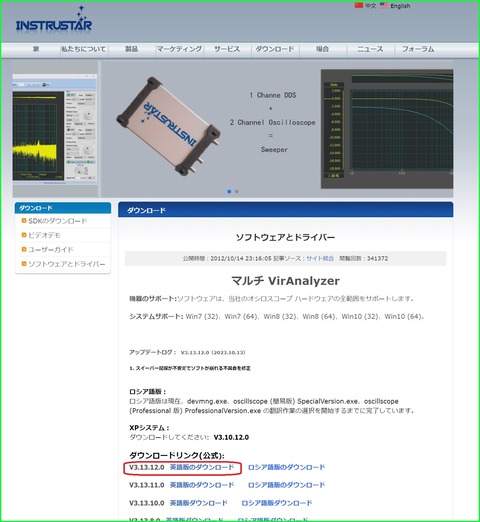

1.下記INSTRUSTAR社サイトより対応のソフトをダウンロードします。
  ソフトウェアとドライバー

 ①表示を日本語に翻訳して「V3.13.12.0 英語版のダウンロード」をクリックします。
 ダウンロードサイト

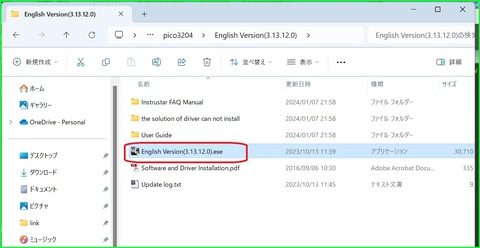

 ②ダウンロードした「English Version(3.13.12.0).zip」を解凍します。
 ➂解凍後「English Version(3.13.12.0).exe」を実行します。
  指示に従ってインストールします。
 ISDS220A-2

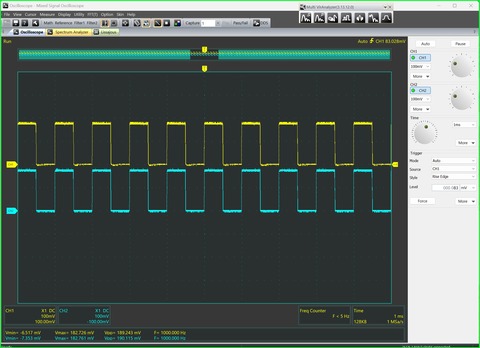

2.ディスクトップのアイコンをクリックしてソフトを実行してみます。
  あとは、テスト用出力にプローブを繋いで、1KHzの矩形波を表示してみました。
 ISDS220A


 以上

ブログトップへ

◆秋月 2024年福箱に入っていたPicoScope3204を使ってみました。
 最初CDよりインストールしてみましたが、ソフトは動きましたが、
 ドライバが不明なデバイスとなり、CDを探しても見つかりませんでした。
 色々検索して、動くようになりましたので備忘録で残して置きます。
 CDは、使わずにインストール出来ました。

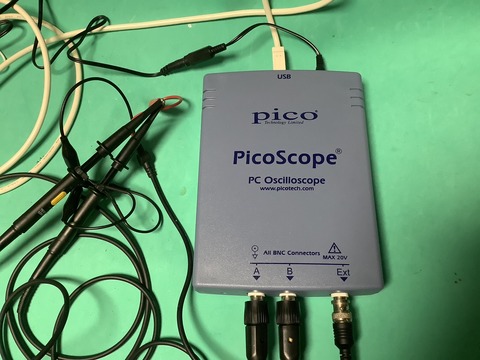

 p3204

1.下記ピコテクノロジー社サイトより対応のソフトをダウンロードします。
  http://www.picotech.com/

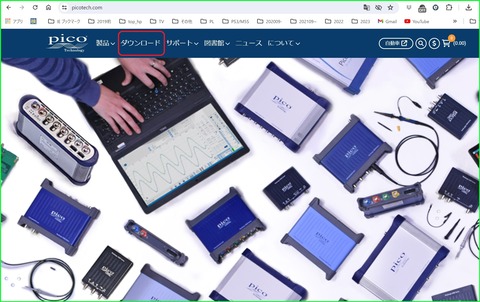

 ①表示を日本語に翻訳して「ダウンロード」をクリックします。
 pico_url

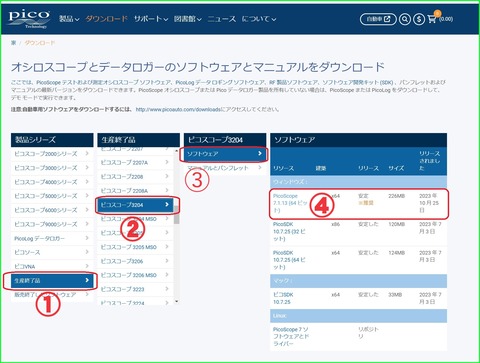

 ②次に「生産終了品」->「ピコスコープ3204」->「ソフトウェア」->
  「PicoScope7.1.13(64ビット)」を選択し、ダウンロードします。
 pico_url-2

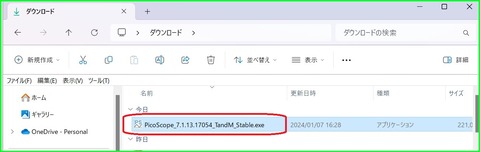

 ➂ダウンロードした「PicoScope_7.1.13.17054_TandM_Stable.exe」を実行します。
  指示に従ってインストールします。
 picosoft

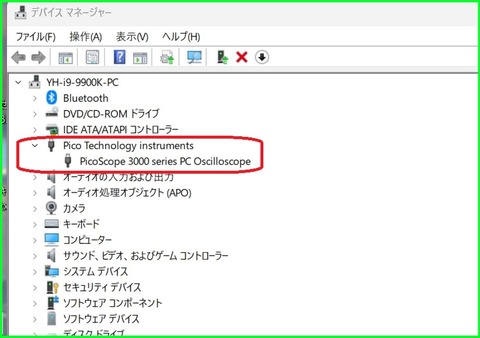

 ④実行したらデバイスマネージャーにちゃんと登録されました。
 デバイスマネージャーpico3000

2.ではディスクトップのアイコンをクリックしてソフトを実行してみます。
 すんなり、日本語で表示されました。

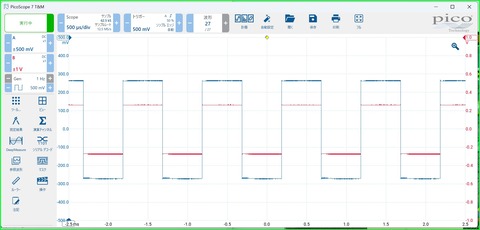

 あとは、Ext出力にプローブを繋いで、1KHzの矩形波を視ながらプローブの
 なまりを添付のドライバで調整します。
 picoscope3204

以上 手こずるかと思いましたが意外と簡単に使えるようになりました。


ブログトップへ

◆今年初めて秋月電子 八潮店の福箱をゲットしました。
 昨日(1/4)朝5時起きでお店に8時半頃到着、40人ほど並んでいました。
 10時半に販売開始、3つ並べて有ってその中の一つを選べるようになっていました。
 重さを確認して、真ん中のを選びました。

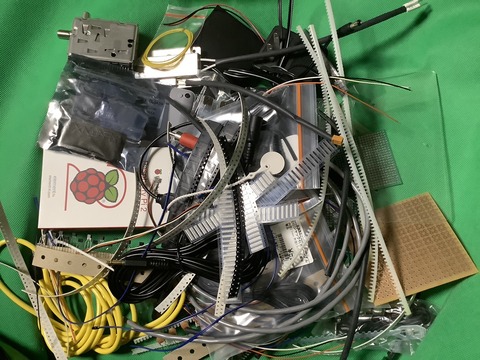

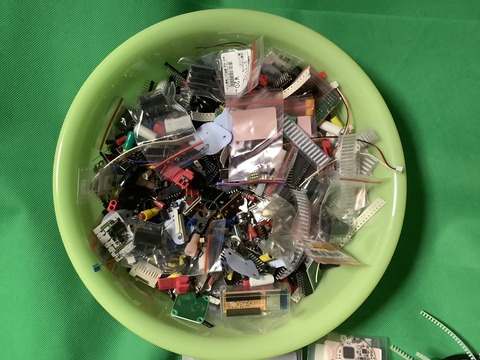

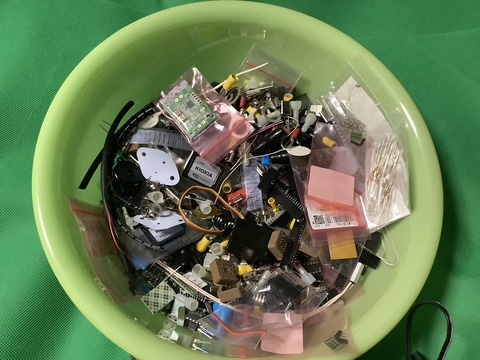

 またお楽しみ袋も3つ買ってしまいました。

 ①販売開始直後の様子
 福BOX-2

 ②10時20分頃の様子(駐車場いっぱい)
 福BOX

 持ち歩くのが大変なので、近くのヤマト運輸で自宅へ送りました。
 そこで重さが6.5kgで有ることが分かりました。
 本日、福箱が届きました。

1.下記が、私の選んだ福箱の中身です。
 測定器が多かったです。

 ◆全部の中身
 福箱ALL

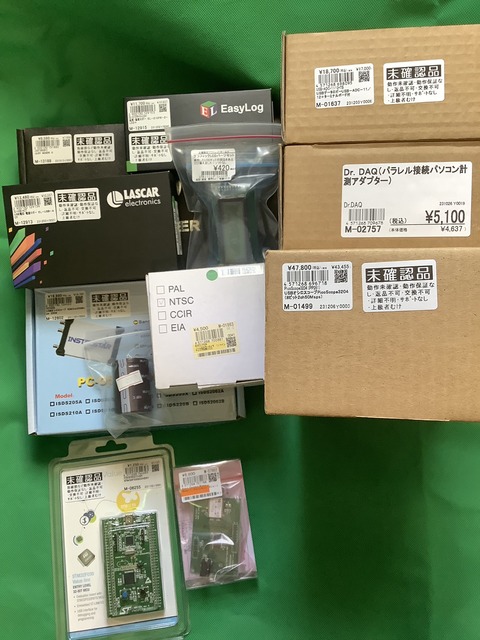

 ◆値札有り(合計すると13万円以上)
 福箱値札有り
 ◆値札無し
 値札無し

 ①USBオシロスコープPicoScope3204(8ビット2ch50Msps)
 ¥47,800(秋月)

  ◆この機種の類似品
  ◆ソフトをインストールして使えるようになりました。
   下記ブログ内記事を参照して下さい。

  ・USBオシロスコープ PicoScope 3204 を使ってみた

 ②Instrustar ISDS220A USBポータブルデジタルオシロスコープ  ¥15,027(Aliexpress)
  ◆ソフトをインストールして使えるようになりました。
   下記ブログ内記事を参照して下さい。

  ・USBオシロスコープ Instrustar ISDS220A を使ってみた

 ➂Maker hart Just Mixer 5  ¥8,690(2nd STREET)

 ④Dr.DAQ(パラレル接続パソコン計測アダプター) PH電極無し ¥5,100(秋月)

 ⑤USBデータロガーUSB-ADC-11/12+ターミナルボード付  ¥18,700(秋月)
  ◆ADC-11 ソフトウェア開発キット 1.0.0

 ⑥BM3548 デジタル絶縁抵抗計/AC DC/DMM機能付250V~1000V  ¥8,026(Aliexpress)

 ⑦ドーム型カラーカメラ 1/4インチ26万画素CCD ¥4,500(秋月))
  ◆この機種の類似品

 ⑧電流データロガー EL-USB-ACT (交流電流) ¥13,480(秋月)
   ◆EL-USB-ACTは、消費電力量を表示できる交流電流データロガーです。

 ⑨EL-21CFR-2-LCD 温度・湿度ロガー ¥11,7000(秋月)
  ◆データーシート

 ➉Touch Board ¥2,480(秋月)
   ◆販売元ページ:Touch Board

 ⑪STM32F0DISCOVERY ¥1,250(秋月)
   ◆データーシート

 ⑫◆グラフィックLCDパーツセット(AE-GraphicLCD-M) 下記の部品が有り
  PICマイコン PIC16F877A-I/P ¥1,000(秋月)
   LCDグラフィック・ディスプレイモジュール(122x32ドット)
  バックライト付 ¥1,000(秋月)


 ⑬Linino ONE 有線LAN・USBホスト機能拡張キット ¥3,575(スイッチサイエンス)

 ⑭ソケット変換アダプタ★0.65/28P★ [CNV-28-0.65-01A] 類似品  ¥2,145(aitendo)

 ⑮Smart Connect Board APKダウンロード先  ¥6,800(秋月)

 ⑯LED Ribbon Strip 「1500mm  45RGB 5050 LED 12V IP68」

 ⑰メジャコン(AM-1) 株式会社アダム商会

 ⑱電解コンデンサ 400V 390uF

 ⑲お楽しみ袋1000円相当

2.下記がお楽しみ袋3つと福箱に入っていた一つ、合計4つの中身です。
 ①お楽しみ袋 合計4つ
 お楽しみ袋-1_4

 ②お楽しみ袋1,2の小物
 お楽しみ袋-12-1

 ➂お楽しみ袋1,2の小物以外
 お楽しみ袋-12-2

 ④お楽しみ袋3,4の小物
 お楽しみ袋-34-1

 ➂お楽しみ袋3,4の小物以外
 お楽しみ袋-34-2

以上

ブログトップへ

◆今年もaitendo 2024 お楽しみ福BOXをゲット出来ました。
 入っていた中身の写真と分かる範囲のaitendoの部品のURLを
 調べてみました。

 ①福BOX-1
 BOX-2

 ①★EASY版★DSPラジオキット(AM/FM/SW) [K-443B]税込1,098円 類似品
 ②ヘッドホンアンプキット [K-HPA5532CS] 税込1,045円
 ➂★国産電解コン搭載★整流平滑キット [K-D4C] 在庫切れ
 ④低ドロップレギュレータキット [K-75BSC] 在庫切れ
 ⑤5V出力昇圧キット [K-6291UA] 在庫切れ
 ⑥電圧・温度測定警報キット 類似品(STC15W201S使用)不明
 ⑦メロディ再生キット [AKIT-33E1]在庫切れ
 ⑧快速充電バスパワー電源キット [K-UAF4TA]在庫切れ
 ⑨マイクロDCモータ [RF-300CA-11440]在庫切れ
 ➉消しゴムラジオの製作 [PP-803]在庫切れ
 ⑪★取扱終了★メロディIC [PS91710]x3 税込110円
 ⑫★取扱終了★メロディIC [JH668/B]x5 税込110円
 ⑬★取扱終了★メロディIC [TS0805B]x2 税込110円
 ⑭メロディIC [TQ-D3]x1 税込99円
 ⑮VRブレイクアウト基板[P-VR9B]+可変抵抗(VR)
 ⑯LDO電源キット [K-1117SIP]
 ⑰★JCET★小信号トランジスタ[S9013]入り[AKIT-317B]
 ⑱★TYPE-C ★USBコネクタ x4
 ⑲Dサブ9P メス―メス コネクタ x2
 ⑳部品袋
 21.各種キット用基板 27枚

 ②福BOX-2

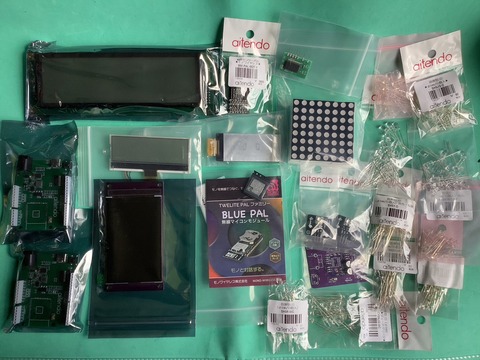

 BOX-1

 ⑫3mm 5mm 各種 各色 LED 約200個

以上


ブログトップへ

◆8LED 周波数カウンター 0.1MHz-2.4GHzを入手したので使いやすく100均の
 ケースに入れ、ついでにバッテリー駆動としました。
 また、入力もSMAコネクタに替えました。
 なかなかいい出来になり、自己満足しています。
 fc-3-2

 この商品の詳しい解説は、下記URLが参考となります。感謝です。
 LED8桁 周波数カウンターモジュール ブルー (PLJ-8LED-R5)

1.バッテリー駆動

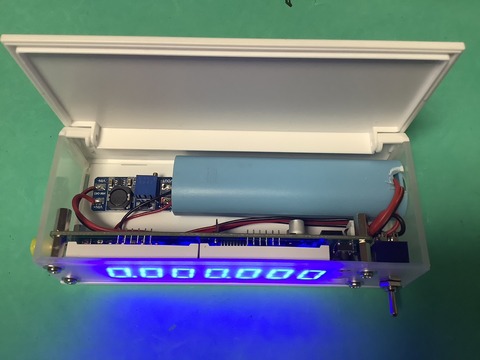

 ①186501個のモバイルバッテリーから配線を出しDCDCコンバーターで9Vに昇圧し
  周波数カウンターに接続しました。
 ◆バッテリーケースは、下記Aliexpressにて入手したものです。
  1 × 18650 usbモバイルパワーバンクバッテリー充電器ケース

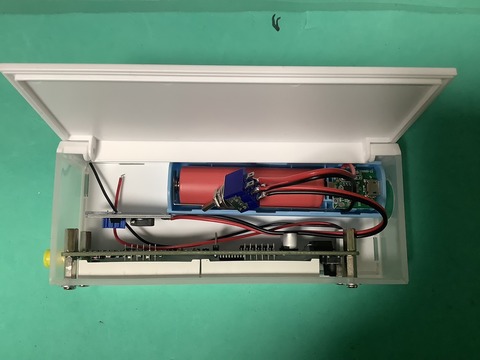

 fc-1-1

 fc-1-1-2

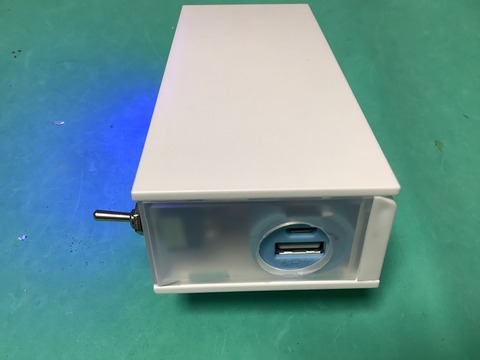

 ②当然充電も出来るようにサイドに大きめの穴を開けました。
 fc-1-2

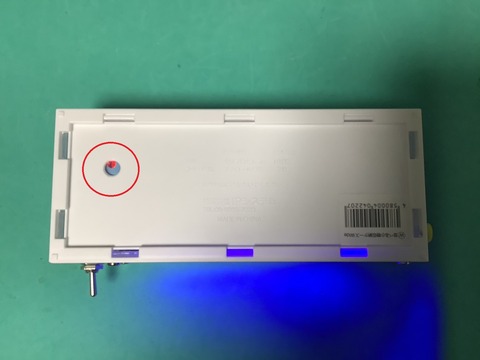

 ➂底面にも穴を開け、充放電のLED窓としました。
 fc-1-3

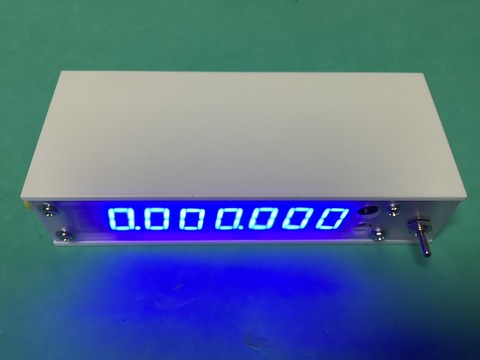

 ④完成
 fc-1-4

2.入力端子の変更
 ①ケーブル入力だったので端子を外しSMAコネクタを取り付けました。
 fc-2

3.以前作った信号発生器に繋いで測定してみました。
  ◆信号発生器については、下記ブログ内記事を参照して下さい。
  ・AD9833をArduinoで制御して信号発生器を作ってみた。

 精度は、どちらが正しいか分かりませんが上位5桁位は一致しました。

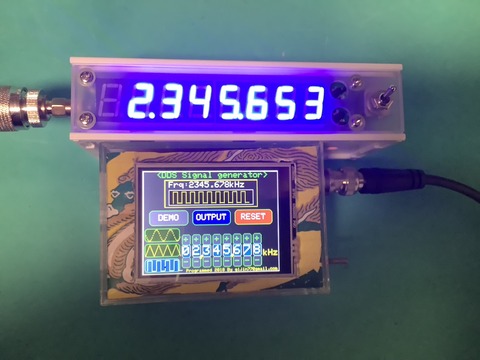

 ①2.345678MHz
 fc-3-1

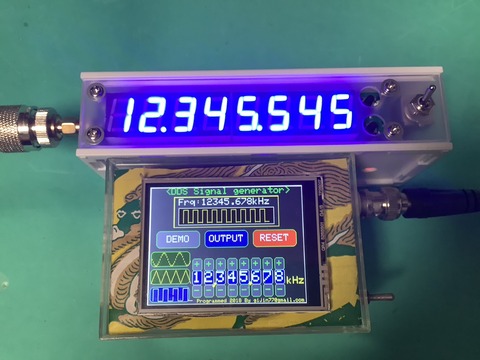

 ②12.345678MHz
 fc-3-2

以上



ブログトップへ

◆基板に半田付けする時のスタンドクリップを格安で作ってみました。
 今まで、色々使ってきましたが、ちょっとしたはんだ付けする時、
 手軽に使えるものを作りました。
 スタンド

1.材料ですが、写真のようなものになります。
 スタンド-1

 ①一番重要なのが、フレキシブルに動く腕部分です。
  ●リサイクルショップで手に入れたUSB扇風機
 ②基板等を固定するクリップ
  ●100均の目玉クリップ
 ➂上記①②を固定するもの
  ●100均の強力な冷蔵庫用マグネットクリップ
 ④上記➂を安定に固定するもの
  ●100均のマグネットトレー

2.製作
 ①まず1-①のモーター部分をとり、そこに1-②の目玉クリップを
  電線で括り付けます。
 腕-1
 ②その上から半田付けし固定します。
 腕-2
 ➂その上にビニールテープで巻きます。(突起で怪我しないように)
 腕-3

 これで完成です。

3.使う時
 ①鉄製の机など場合は、1-➂に2を挟んで磁石でくっ付けて使用出来ます。
 ②上①が出来ない場合、重しとして1-④を使います。
 スタンド-4

 ◆参考 今まで使っていたもの
 スタンド-2

以上 安価で使い勝手のよいスタンドクリップが出来ました。





ブログトップへ


◆アマゾンで販売している格安学習リモコンを購入して実際使ってみました。
 英語版の取説が付いてきましたが、良く分からなかったので
 実際学習させてみたので備忘録として残して置きます。
 学習リモコン

1.ラーニング リモコンを設定する手順。
 学習出来る釦は6個です。

 ①学習モードにするには、LEDが点滅するまで「POWER」と「CH^」を同時に長押しする

 ②学習させるキーを押すとLEDが点灯する

 ➂登録するリモコンの釦をLEDが遅い点滅から早い点滅するまで押し続ける

 ④LEDが滅灯するまで「POWER」と「CH^」を同時に押す

 ⑤他のボタンを学習するには、すべての学習が終了するまでステップ①から④を繰り返します。

以上

ブログトップへ

・マルチワイヤーストリッパー PAW-01 を入手し使ってみた

◆電子工作をやっていて色々な線の被覆を剥くのに今まで単線用の
 工具を使っていました。
 今回複線(フラットケーブル)でも剥ける工具を入手しましたので
 使ってみました。使用感は良好でした。

1.外観とパッケージ
 ①表
 マルチワイヤーストリッパー表
 ②裏
 マルチワイヤーストリッパー裏
 ➂保証書
 マルチワイヤーストリッパー保証書
 ④単線用YS2(参考)
 YS2


2.実際フラットケーブルで被覆を剥いた状態
 フラットケーブル例

◆これからこれを使うことで、作業が捗りそうです。
 私は、ヨドバシで購入しましたが、アマゾンの方が安いようです。


以上


ブログトップへ

◆Prism.jsを使ってlivedoorブログで行番号付きでソースコードを表示する事が
 出来ましたので備忘録として残して置きます。

1.Prism.jsについては、ネットで検索するといっぱいヒットします。
 ◆参考にしたサイトのURLを下記に記載します。

2.まずは、Prism.jsを下記よりダウンロードします。
  PRISM DOWNLOAD

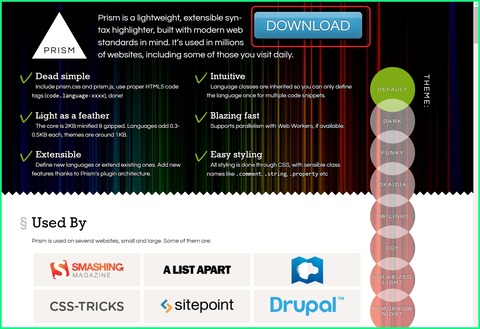

 ◆URLをクリックすると次の画面となります。
 prism-20
  ここで右上の「DOWNLOAD」をクリックします。

 ①するとカスタマイズ用のチェック画面がでます。
  下記は私がチェックしたものです。
  後からでも自由に追加削除出来るようですので最初は適当に。
 prism-21

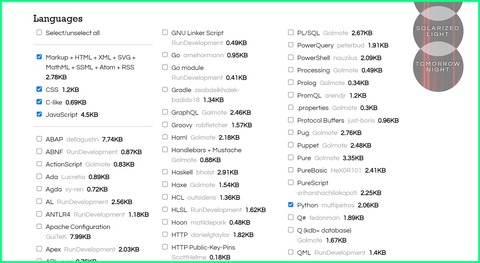

 ②Languages画面A(Defoult,Python)
 prism-22

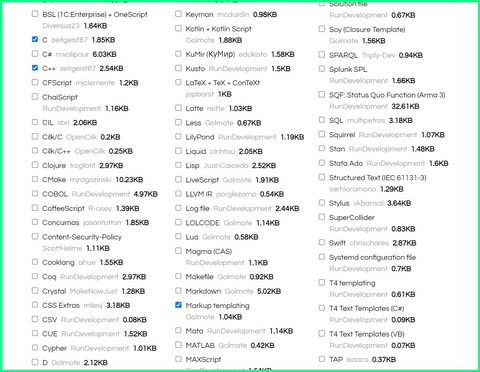

 ➂Languages画面B(C,C++,Markup templating)
 prism-23

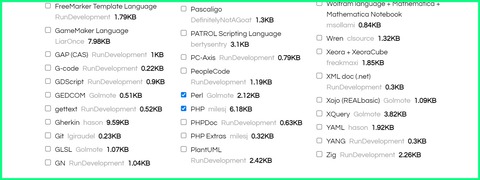

 ④Languages画面C(Perl,PHP)
 prism-24

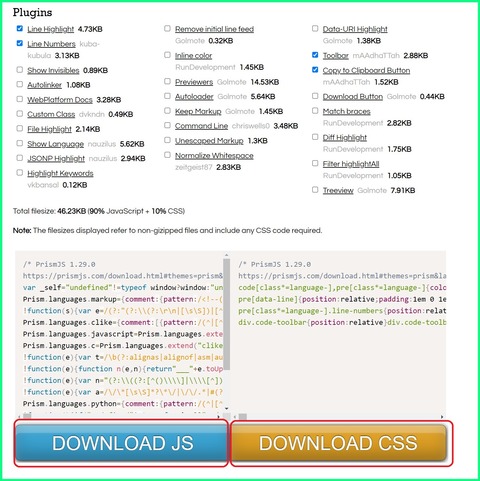

 ⑤Plugins画面(Line Highlight,Line Numbers,Copy to Clipboard Button,Toolbar)
  選び終わったら下方にスクロールし、「DOWNLOAD JS」「DOWNLOAD CSS」を
  クリックしてダウンロードします。
 prism-25

 ⑥ダウンロードした後、ブラウザのアドレスバーをコピーして保存しておく
  と次回のアクセス時、自分で選んだオプションが反映されていますので
  追加、削除が楽になります。
 prism-26

3.ダウンロードした「prism.js」「prism.css」をlivedoorのフォルダに保存します。

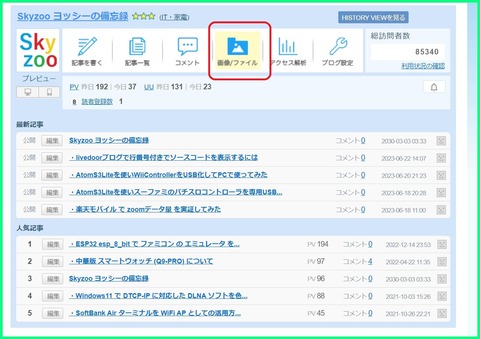

 ①livedoor管理画面で「画像/ファイル」を選択します。
 blog-31

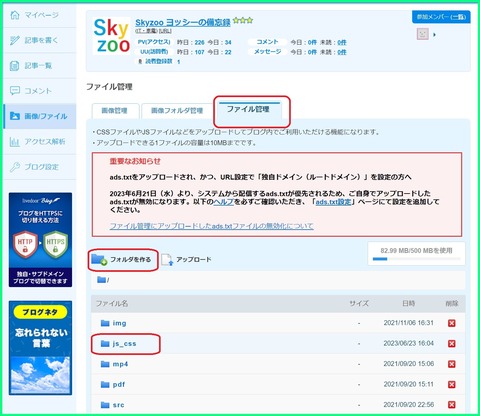

 ②次の画面で「ファイル管理」を選択し、アップロードするフォルダを指定します。
  初めての場合は「フォルダを作る」で、サブフォルダを作ります。
  私の場合、「js_css」として作りました。
  blog-32

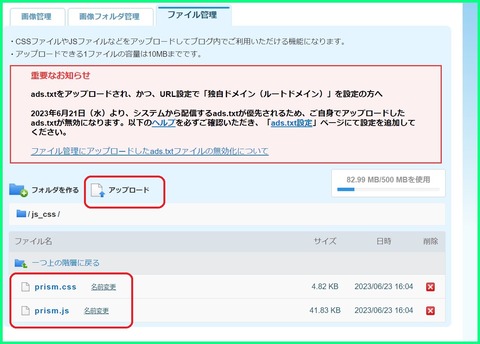

 ➂「js_css」を選択し、「アップロード」をクリックし、2.でダウンロードした
  「prism.js」「prism.css」をアップロードします。(画面はアップロード後)
  blog-33

4.記事内で「prism.js」「prism.css」が使えるようにブログ設定します。

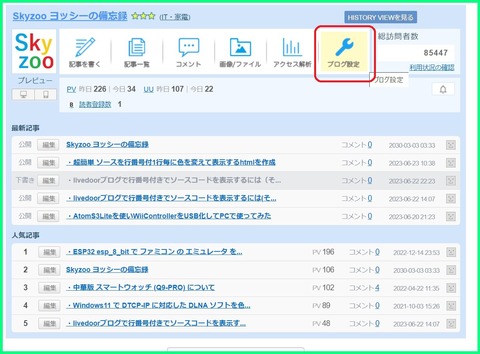

 ①管理画面で「ブログ設定」を選択します。
 blog-41

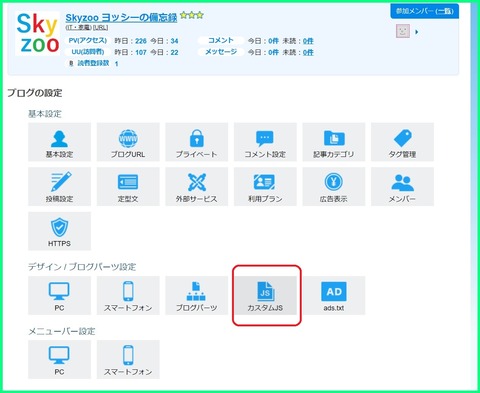

 ②ブログ設定の中の「カスタムJS」を選択します。
 blog-42

 ➂「カスタムJS」の中の「head内」に下記を追記します。
 <link rel="stylesheet" href="http://gijin77.blog.jp/js_css/prism.css">
           (URLの↑↑↑部分は、各自のものに替えます。)
 blog-43

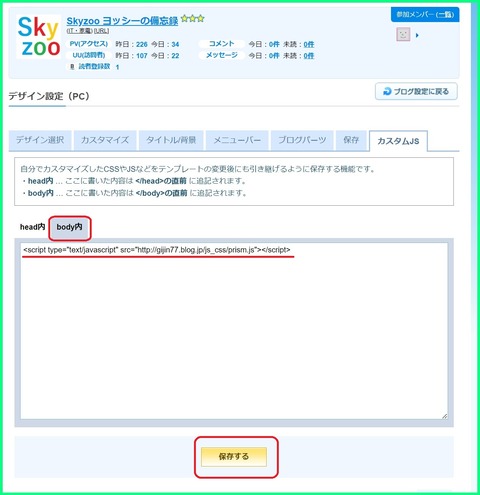

 ④同じく「head内」に下記を追記します。
 <script type="text/javascript" src="http://gijin77.blog.jp/js_css/prism.js"></script>
               URLの↑↑↑部分は、各自のものに替えます。)
  両方書き込んだら下方「保存する」をクリックします。
 blog-44

 以上で下準備は、終わりです。

5.記事の中に埋め込み為の準備をします。
 ①htmlでソースを埋め込むため、タグを変換します。
 「#include <wire.h>」を「#include &lt;wire&gt;」に変換
 ◆変換は、下記URLで簡単に変換できます。
  HTML特殊文字変換ツール

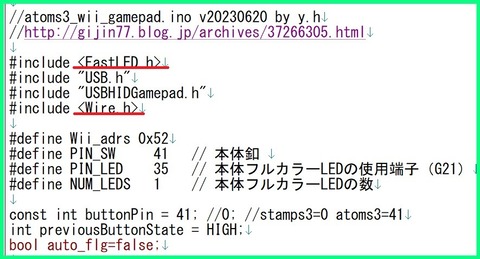

 ②例として変換前のソースコード
 src_ino-52

 ➂例として変換後のソースコード
 src_ino-53

6.記事を書くから「HTMLタグ編集」モードで下記を書き込みます。
  ①行番号を表示させるため、<pre  class="line-numbers" を書きます。
  ②1行毎にハイライトさせる為に、data-line="1,3,5,7,9,11,13,15,・・"
  ◆一応111行まで
  (もっと簡単に出来ないかネットで探しましたが分かりませんでした。
   お分かりの方は、お教えいただけるとありがたいです。)
  ➂マウスをソースコードエリアに持ってきたとき、クリップボードにコピー出来るに
   <code  data-prismjs-copy="copy"
  ④Arduinoのスケッチとして表示する様に class="language-cpp">を書きます。

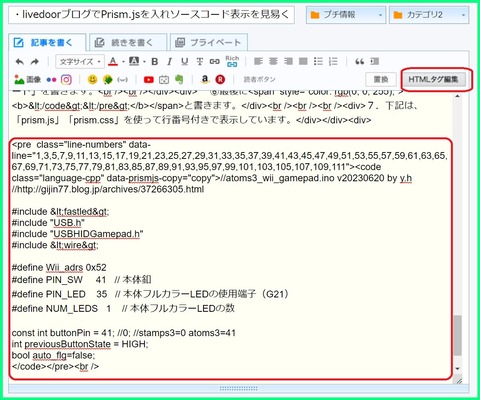

  ①~④をまとめると下記のようになります。
  <pre  class="line-numbers" data-line="1,3,5,7,9,11,13,15,17,19,21,23,25,27,29,31,33,
  35,37,39,41,43,45,47,49,51,53,55,57,59,61,63,65,67,69,71,73,75,77,79,81,83,
  85,87,89,91,93,95,97,99,101,103,105,107,109,111" >
 <code  data-prismjs-copy="copy" class="language-cpp">

  ⑤5.で変換した「ソースコード」を書きます。

  ⑥最後に</code></pre>と書きます。
 src_ino-54
 注:ソースの最初の行の前は、改行を入れない方が、1から始まります。

7.下記は、「prism.js」「prism.css」を使って行番号付きで表示しています。
  このエリアにマウスを持ってきますと、右上に「COPY」が表示され、
  クリックするとクリップボードにコピーされます。
//atoms3_wii_gamepad.ino v20230620 by y.h
//http://gijin77.blog.jp/archives/37266305.html

#include <fastled>
#include "USB.h"
#include "USBHIDGamepad.h"
#include <wire>

#define Wii_adrs 0x52
#define PIN_SW     41   // 本体釦
#define PIN_LED    35   // 本体フルカラーLEDの使用端子(G21)
#define NUM_LEDS   1    // 本体フルカラーLEDの数

const int buttonPin = 41; //0; //stamps3=0 atoms3=41
int previousButtonState = HIGH;
bool auto_flg=false;

8.行数の多いソースファイルを行番号付1行毎に色を変えて表示するには、
  下記ブログ内記事を参照して下さい。
  ・超簡単 ソースを行番号付1行毎に色を変えて表示するhtmlを作成


以上

ブログトップへ

◆Arduinoのスケッチのソースを行番号を付けて1行毎に色を交互に表示する
 「html」を超簡単に作成する方法を紹介します。
 line_html

1.行番号付きで色を変えるhtmlのタグの説明
  <html>
  <head>
  <meta http-equiv="Content-Type" content="text/html; charset=utf-8">
  <meta name="keywords" content="atoms3,wii,gamepad,ESP32S3"> <!-適当に編集>
  <title>atoms3_wii_gamepad</title> <!-適当に編集 >
 ①<style type="text/css">
 ② li:nth-child(odd) {  ◆ここでは奇数行を指定
    background:#e6fff2; ◆背景色を#e6fff2に指定
  }
  li:nth-child(even) {   ◆ここでは偶数行を指定
    background: #cbfed0; ◆背景色を#cbfed0に指定
  }
  </style>
  </head>
 ➂<ol>
 ④ <li>ソーステキスト</li>
   <li>ソーステキスト</li>
   </ol>
  </html>

 ①<style >とは、head要素の中にスタイルシートを記述するためのタグです。
   headの要素内には複数のスタイルシートを記述することができます。
 ②<nth-child>とは、n番目の要素を指定したり、偶数番目など一定間隔の要素を
   指定することができるCSSセレクタの擬似クラスです。
 ➂<ol>とは 「ordered list(順序のあるリスト)」の略で、その名前の通り
  順序のある番号付きのリストを表示する際に使用するタグです。
  順序がないリストの場合は、<ul>タグを使用します。
 ④<li>とは「list item」の略で、リストの項目を表示するために使用するタグです。
  <ol>~</ol>又は<ul>~</ul>の間で使用します。

 動作確認環境 2023/06/23時点
  ①Arduino IDE 1.8.19
  ②Windows11 X64 Pro 22H2
  ➂秀丸エデッタ Ver.9.20
  ④Google Chrome  バージョン: 114.0.5735.134(64 ビット)
  ⑤Microsoft Edge バージョン: 114.0.1823.51 (64 ビット)
  ⑥Firefox Browser バージョン: 114.02  (64 ビット)

2.「Brink.ino」のスケッチ例で説明します。

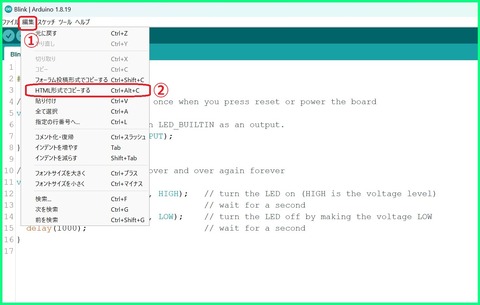

 ①Arduino IDEで「編集」->「HTML形式でコピーする」を選択します。
 blink_html-1

 ②テキストエデッタ秀丸を起動し、「編集」->「貼り付け」します。
  ◆秀丸以外のテキストエデッタをお使いの場合は、適当に読み替えて
   編集して下さい。

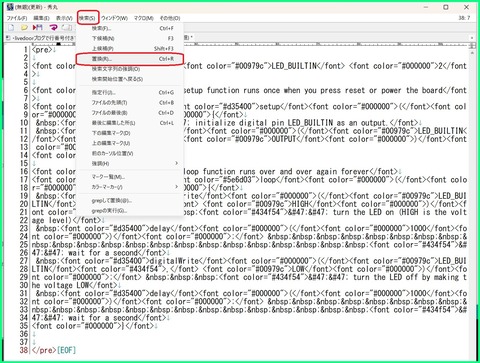

 ➂html書式で貼り付けられたら「検索」->「置換」をクリックします。
 hidemaru-3

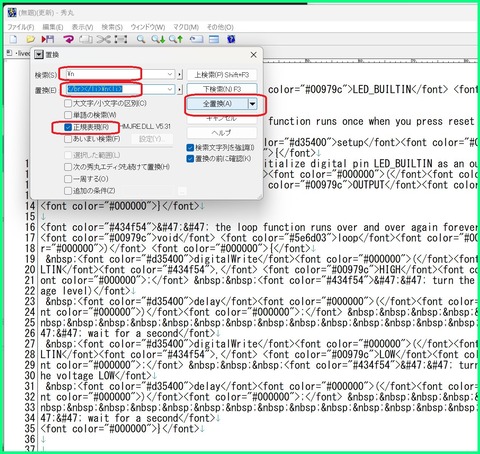

 ④置換窓で検索窓に「\n」、置換窓に「</li></br>\n<li>」を追記し
  「全置換」をクリックします。
  ここで「正規表現」にチェックします。
 hidemaru-4

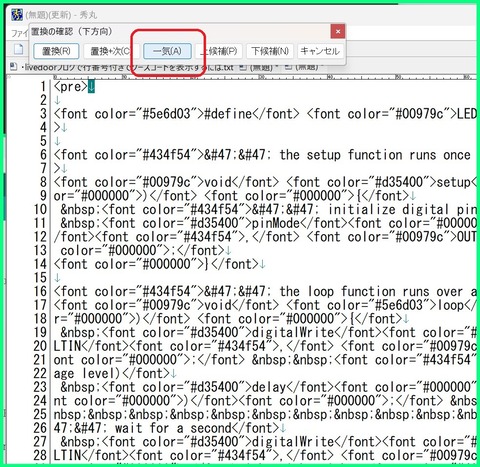

 ⑤置換の確認が表示されたら「一気」をクリックします。
 hidemaru-5

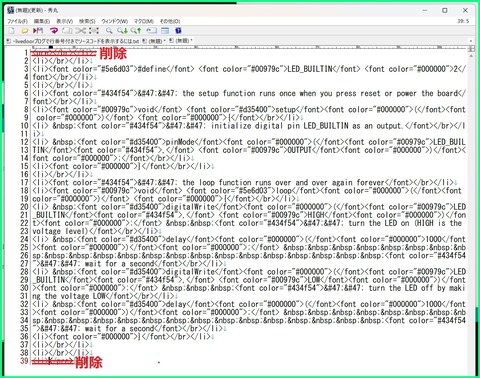

 ⑥置換が終わったら最初の行と最後の行を編集削除します。
 hidemaru-6
 ⑦次に先頭部分に下記の文を追記します。

<html>
 <head>
 <meta http-equiv="Content-Type" content="text/html; charset=utf-8">
 <meta name="keywords" content="atoms3,wii,gamepad,ESP32S3"> <!-適当に編集>
 <title>atoms3_wii_gamepad</title> <!-適当に編集 >
 <style type="text/css">
 li:nth-child(odd) {
   background:#e6fff2;
 }
 li:nth-child(even) {
   background: #cbfed0;
 }
 </style>
 </head>
  <ol>

 hidemaru-7

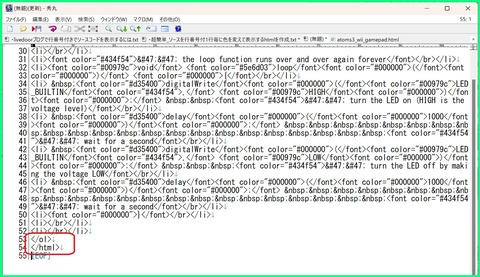

 ⑧最後の部分に下記の文を追加します。
</ol>
</html>

 hidemaru-8

 ⑨「ファイル」->「名前を付けて保存」をクリックします。
 hidemaru-9

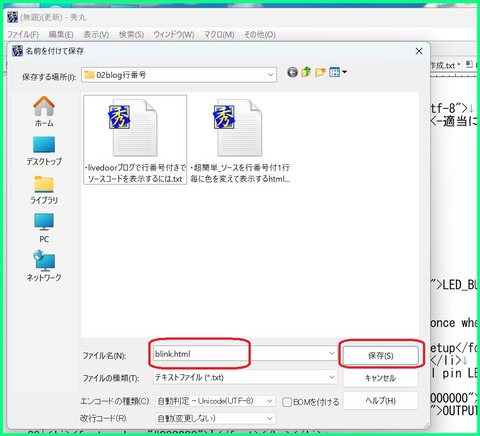

 ➉ファイル名に「適当な名前.html」を追記します。
  ここでは(例)として「blink.html」->「保存」をクリックします。
 hidemaru-10

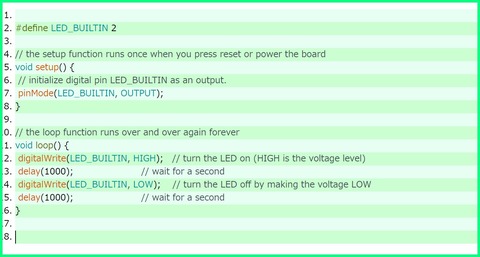

3.出来上がった「blink.html」をクリックし表示してみます。
  行番号付きで一行毎に色が交互に表示する画面となりました。
 line_html

4.ライブドアブログでの使用例。
 ①管理画面で「画像/ファイル」を選択します。
 blog-1

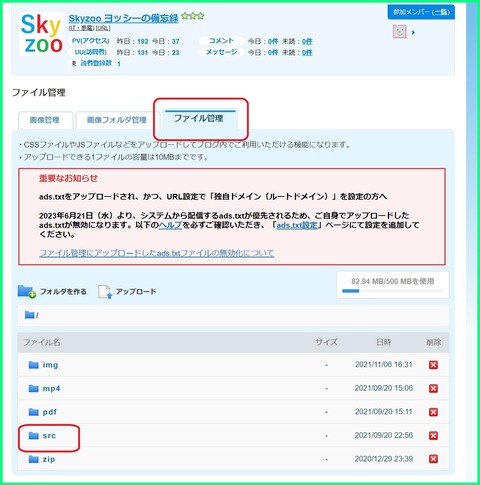

 ②「ファイル管理」を選択後、アップロードするフォルダを選択します。
  私の場合ソースファイルは「src」にしています。
 blog-2

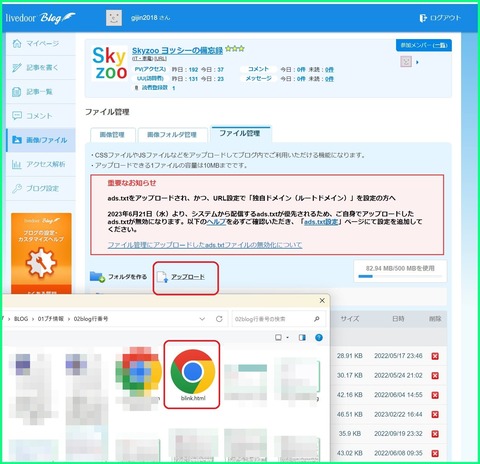

 ➂フォルダを選択後、「アップロード」をクリックするとパソコンの
  フォルダがホップアップされるので「blink.html」を選択します。
  するとフォルダ内にアップロードされます。
 blog-3

 ④記事の中にリンクを「HTMLタグ編集」モードで埋め込みます。
  <a  target="_blank" href="http://gijin77.blog.jp/src/blink.html">blink.ino</a><br />

 ⑤埋め込んだリンクをクリックすると行番号付き、色付きで表示されます。
  ◆表示例 blink.ino

 これで、見やすいソースファイルを表示させることが出来ました。

以上


ブログトップへ

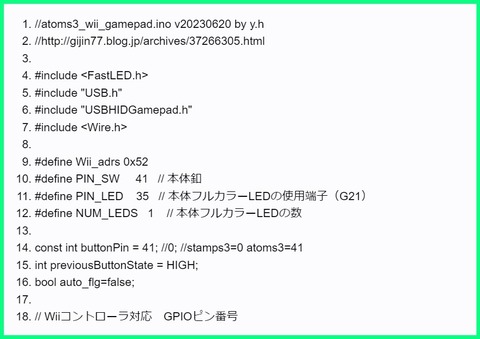

◆livedoorブログで行番号付きでソースコードを表示させる為の設定方法を備忘録として
 残して置きます。
 blog_lineNo

1.下記を参考にしてやってみました。
  行番号をつけて1行おきに色を交互に変えるCSS

 上記より引用
 ***************************************************************************************************
 ①まずは定型文に登録します。
  登録しておくと、呼び出しが容易です。
  1.livedoorブログ編集ページを開く
  2.「ブログ設定」から「定型文」を選び[+]で追加します。
  3.ラベルをたとえば「ソースコード」などわかりやすい名称とし、定型文の文面に
  「<blockquote class="src"><ol><li><br /></li></ol></blockquote>」
   と記述する
  4.[OK]で定型文は終了

 ②記事に反映させる手順です。
  1.livedoorブログ編集ページを開く
  2.「記事を書く」ページを開く
  3.ソースコードを記述したい一にカーソルを移動
  4.メニューアイコンの上の段の一番右にある[定型文]アイコンをクリック
  5.上で作成した「ソースコード」などの名称の定型文を呼び出す
  6.ソースコードを記述する
 [Enter]で行番号も変わるので、わりと扱いやすいと思います。
 ***************************************************************************************************

2.実際にソースを挿入してみました。
  下記は、表示例
  ◆テストOK、行番号が表示されました。
  1. //atoms3_wii_gamepad.ino v20230620 by y.h
  2. //http://gijin77.blog.jp/archives/37266305.html

  3. #include <FastLED.h>
  4. #include "USB.h"
  5. #include "USBHIDGamepad.h"
  6. #include <Wire.h>

  7. #define Wii_adrs 0x52
  8. #define PIN_SW     41   // 本体釦
  9. #define PIN_LED    35   // 本体フルカラーLEDの使用端子(G21)
  10. #define NUM_LEDS   1    // 本体フルカラーLEDの数

  11. const int buttonPin = 41; //0; //stamps3=0 atoms3=41
  12. int previousButtonState = HIGH;
  13. bool auto_flg=false;

  14. // Wiiコントローラ対応 GPIOピン番号

3.行数の多いソースを行番号付1行毎に色を変えて表示するには、
  下記ブログ内記事を参照して下さい。
  ・超簡単 ソースを行番号付1行毎に色を変えて表示するhtmlを作成


4.機能を追加したソースコード表示は、下記ブログ内記事を参照して下さい。
  ・livedoorブログでPrism.jsを使い行番号付きソースコード表示とした

  ◆下記は、「prism.js」「prism.css」を使って行番号付きで表示しています。

//atoms3_wii_gamepad.ino v20230620 by y.h
//http://gijin77.blog.jp/archives/37266305.html

#include <FastLED.h>
#include "USB.h"
#include "USBHIDGamepad.h"
#include <Wire.h>

#define Wii_adrs 0x52
#define PIN_SW     41   // 本体釦
#define PIN_LED    35   // 本体フルカラーLEDの使用端子(G21)
#define NUM_LEDS   1    // 本体フルカラーLEDの数

const int buttonPin = 41; //0; //stamps3=0 atoms3=41
int previousButtonState = HIGH;
bool auto_flg=false;

// Wiiコントローラ対応 GPIOピン番号


以上

ブログトップへ

◆外出先でのzoom利用についてあらかじめどの位の通信料が発生するか
 検証してみました。
 目安として、下記サイトを参考としました。
 Zoomの通信量の目安はどのぐらい?容量を節約する方法も紹介

1.実際のzoom 約一時間でのデータ量
 環境は、楽天モバイル、iPad air3にて6人でのミーティング
 楽天モバイルzoom使用時データ量

2.参考サイトでのデータ量
 zoomデータ量目安

 ◆結果は、PC通信量より多くスマホ通信量より少ない量でした。
  これでおおまかなデータ使用量が分かったので残容量を
  計算しながら外出先でのzoomが利用できます。

以上


ブログトップへ

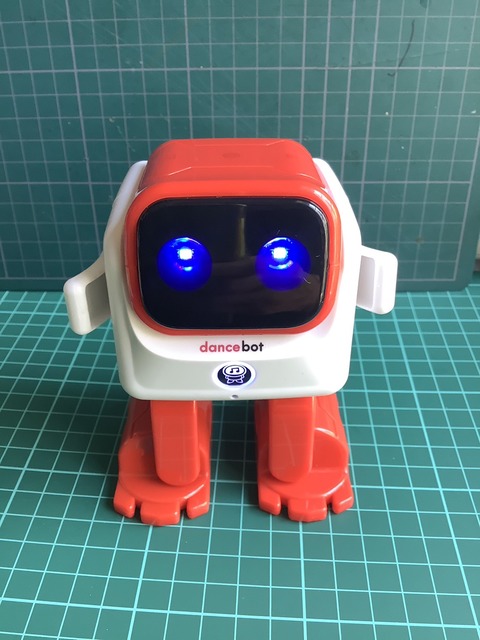

◆リサイクルショップで面白そうなものを見つけたので購入しました。
 音楽に合わせて踊るロボットです。
 また、スマホ等からBluetoothで接続しその音楽に合わせて踊ります。
 飽きたらESP32等で改造して遊びたいと思っています。

1.外観
 dancebot

2.電源on時の動き(Youtube 動画)

 youtube動画へ

 ◆ここで、うまく動画が貼り付けできない場合は、下記参照。
 ライブドアブログの記事にYoutube動画を貼り付ける

 以下URLのように「/shorts/」が入る動画については、現在検索の対象外です。
 https://www.youtube.com/shorts/***動画ID***
 ※以下URLのように「/shorts/」を削除し、「/watch?v=」を追加すると、
 検索できるようになります。
 https://www.youtube.com/watch?v=***動画ID***

 ◆現在これ↑をやっても動画が張り付かないです。(2023/06/17)

3.取説の電子化

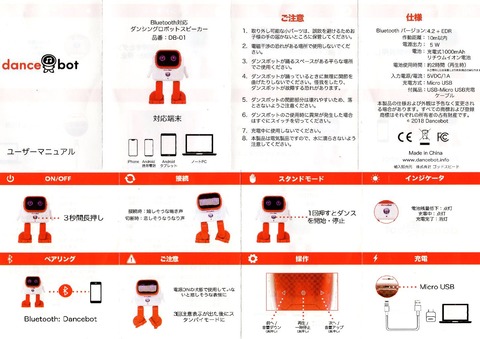

 i,dancebot取説

以上

ブログトップへ

◆先日SFCのコントローラをUSB化してPCで使えたので、今回PS2の
 コントローラをUSB化してみました。
 下記ブログ内記事を参照して下さい。

 変換には、M5Stack ATOMS3 Liteを使いました。
 M5Stack ATOMS3 Liteについては、下記が参考となります。
 AtomS3 Liteの使い方、端子配列、初期設定をサンプルプログラムで詳しく紹介

1.PS2コントローラとの接続
 先日、ジャンクPS1からコントローラのソケットを確保していましたので
 そちらとAtomS3を配線しました。

 ①AtomS3とPSXコントローラとの接続

 atoms3 GPIO No.| PSX Controller Pin No.
 ---------------+------------------------
   G5    | Pin 1 Data
   G6    | Pin 2 Command
   5V    | Pin 3 9V for Motor (Optional)
   GND   | Pin 4 GND
   3V3          | Pin 5 VCC (3.3V)
   G7            | Pin 6 SEL1 (PAD1)
   G8            | Pin 7 Clock
                 | Pin 8 N/C
   G38          | Pin 9 ACK

   G39          | Pin 6 SEL2 (PAD2)

 ②実際の配線写真
 atoms3_psx

 ➂半田面の写真
 atoms3_psx-2
 ④AtomS3の端子配列
 ATOMS3端子配列

2.SCPH-1200コントローラとのやり取り時の波形とデータ
 ①デジタルモード時
 SCPH-1200デジタル.

 ②アナログモード時
 SCPH-1200アナログ

 ➂データ形式
 ◆下記サイトを参照しSCPH-1200用に編集
 プレイステーション・PAD/メモリ・インターフェースの解析
 寺川氏によるデュアルショック(SCPH-1200)の解析

 SCPH-1200

3.スケッチ
  ◆現時点でアナログモードでスティックの値が、正確ではないようです。
  使う場合は、再検討が必要です。
 (保障無しの自己責任で)  psx_usb_gamepad.ino

4.win11でのgamepadの確認方法やコンパイル方法などは、
  下記ブログ内記事を参照して下さい。
  あとボード設定でatoms3を選択してください。
 ・STAMPS3を使いスーファミのコントローラをUSB化してPCで使ってみた

以上

ブログトップへ

◆先日PS2エミュレータソフト「PCSX2」をWin11 PCにインストールして
 パチスロゲームを普通のコントローラでやっていました。
 下記ブログ内記事参照
 ・Win11 PCで【PS2エミュレータ】「PCSX2」を動かしてみた

◆ここからが、本題
 リサイクルショップを探索していたら、スーパーファミコン(SFC)用の
 パチスロコントローラがあったので使えそうなので購入しました。
 でも、直接PCには繋がりません。
 なので、SFC-USB変換器をM5STAMPS3で作ってみました。
 M5STAMPS3については、下記が参考になります。
 M5StampS3の使い方、端子配列、初期設定、サンプルプログラムで詳しく紹介

1.ESP32S3は、OTGモードのUSBが使える事が、分かりそれでSFC-USB変換器が
 実現出来そうです。

 ◆現時点の環境
  ①OS:Win11 Pro X64 22H2
  ②IDE:Arduino IDE 1.8.19
  ➂ボード:M5Stack V2.07


 ①SFCコントローラの仕様は、以前調査済みでしたので今回すんなり活きました。
 ②ESP32S3のUSBライブラリに「gamepad」が有るのが分かりました。
 ➂SFCコントローラから釦情報を読み取り「gamepad」ライブラリに渡します。

2.まずは試作段階として下写真のようにバラックで仮配線しました。
 ①接続写真
 stamps3接続

 SFCコントローラ対応 GPIOピン番号
 ◆注意事項:現在試験的に(ピン配列の関係で)VCCに5Vを与えていますが、
  Dataにも5Vレベルで
帰ってきています。
   ESP32S3は、3.3Vの論理レベルで動作するマイクロコントローラです。
  したがって、5VのレベルをそのままESP32S3の入力ピンに与えると、
  正常に動作しない可能性があります。
  ESP32S3の仕様では、入力ピンの最大電圧は3.6Vまでとされています。
   よって、長期的に使う場合は、ピン配列を工夫してVCCに3.3Vで与える
  方が良いと思います。

 ピン番号  名前   説明       GPIO番号
 --
  | 1 |   VCC    +5Vの電源   5V
  | 2 |   Clock  クロック    9
  | 3 |   Latch  ラッチ     7
  | 4 |   Data   シリアルデータ 5
  ===
  | 5 |   N/A    未使用        -
  | 6 |   N/A    未使用        -
  | 7 |   GND    GND        GND
  \__/

 ②SFCコントローラ釦bit配列
 bit 対応するボタン
 0   B
 1  Y
 2  Select
 3  Start
 4  ↑(Up)
 5  ↓(Down)
 6  ←(Left)
 7  →(Right)
 8  A
 9  X
 10   L
 11   R
 12 なし
 13 なし
 14 なし
 15 なし

 ➂SFCとの信号波形
 stamps3オシロ波形

3.PCでのgamepadの接続確認テスト方法
 ①コントロールパネルを開きます。
 ②「デバイスとプリンター」を開きます。
 gamepad-2

 ➂「その他のデバイスを表示」を開きます
 gamepad-3

 ④「その他のデバイスとプリンターの設定」を開きます
 gamepad-4

 ⑤うまくプログラムが動いていると「STAMP_S3」のアイコンが表示されています。
 gamepad-5

 ⑥「STAMP_S3」アイコンを右クリックし、「ゲームコントローラーの設定」を開きます。
 gamepad-6

 ⑦「STAMP_S3」を選択後「プロパティ」を開きます。
 gamepad-7

 ⑧「STAMP_S3」のプロパティが開き、各ボタンの状態が赤印で表示されます。
  ◆画面は、レバーの「UP」の状態
 gamepad-8

3.プログラムは、「gamepad」ライブラリのサンプルにSFCコントローラからの
  釦読取部分を追加しました。
 ◆プログラムの概要説明
 ①SFCコントローラからの釦読取部
 ②「gamepad」ライブラリ
 ➂WS2812のLEDを点灯させる部分

  詳しくは、下記ソースコメント欄を参照
  (保障無しの自己責任で)  esp32s3_sfc_gamepad.ino

4.Arduino IDEでの書き込みについて
 ①ボードの選択画面
  「M5Stack Arduino」 -->「 STAMPS3」 を選択
 arduinoIDE-1


 ②USBコネクタをUSB-OTGにするための選択
  「USB Mode」-->「USB OTG(TinyUSB)」を選択
 arduinoIDE-2


 ➂シリアルの選択
  「COM6(ESP32S3 Dev Module」を選択
  (ESP32S3のCOMを選択します。私の場合はCOM6でした。)
 arduinoIDE-3

 ④「→」アイコンをクリックして書き込みます。
  一回OTGモードで書き込みますと、次に書き込むときは、
  「G00」を押しながら電源を入れると書き込みモードとなります。

5.実際に北斗の拳のエミュレータの動作画面
 北斗の拳画面

6.これからやる事
 1.コントローラを仮付からコネクタに付け替える
 2.PS2のコントローラも変換できるようにする
 上記の為に、リサイクルショップでコントローラのソケットの
 部品取り用にジャンクのSFCとPS1をゲットしてきました。

 ◆PSX版の変換器も作ってみました。下記ブログ内参照
 ・AtomS3を使いPSXコントローラをUSB化してPCで使ってみた


 ①スーパーファミコンのジャンク300円
 sfc

 ②プレイステーション1のジャンク100円
 ps1

 ➂ばらして、コネクタだけ取り出しました。
 sfc_ps1コネクタ

 ④SFCのコネクタに配線しました。
 STAMPS3_SFC

 ⑤M5STAMPS3で、プログラムの書き換えが便利になるように「RESET SW」と
 「G00 SW」を付けました。
 これまで、電源のoff/onでの操作でしたが、これによって電源は入れたままで
 SWの操作で出来るようになりました。
 「G00 SW」を押しながら「RESET SW」で、プログラムモードとなります。
 STAMPS3_RESET_SW


以上


ブログトップへ

◆最近パチスロで初代北斗の拳の復刻版が流行っているそうで
 昔、プレステで「北斗の拳」をやっていたのを思い出し、プレステを
 探し出し、電源を入れてみた。
 多分17年ぶりだと思う。(セーブデータが2006年の日付であったので)
 電源は、正常に入った(大したものである。よく壊れなかったものである)
 が、メモリカードが挿入されていないとか、◎釦が押せないとか、操作が出来なかった。
 なので、リサイクルショップでメモリカードとコントローラを買ってきて
 試してみたが、正常動作しなかった。
 色々調べた結果、端子の接触が悪かったみたいで、接点復活材を噴霧して
 接触を良くした結果、「北斗の拳」が正常動作した。

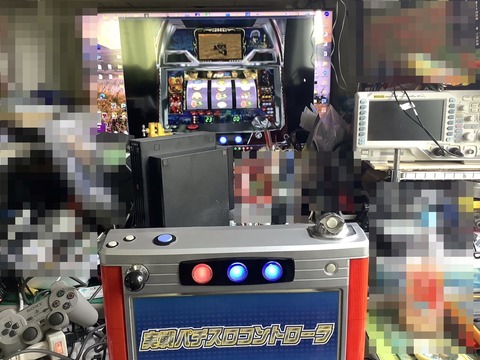

1.動作中の写真
 ①winPCにて、ビデオキャプチャーを使っての画面
 ps2-北斗の拳-1

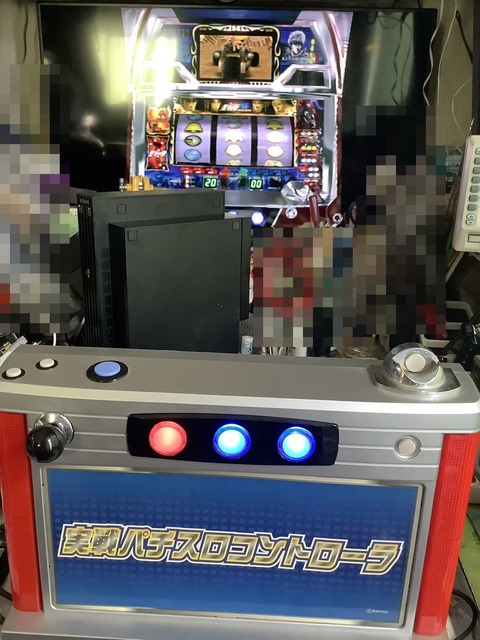

 ②フルスクリーンモードでの画面
 ps2-北斗の拳-2

2.北斗の拳 シリーズ タイトル
 ①パチスロ北斗の拳
 ②パチスロ北斗の拳 初回限定版
 ➂パチスロ北斗の拳Plus
 ④パチスロ北斗の拳SE
 ⑤パチスロ北斗の拳2 乱世覇王伝

 手持ちのタイトルは、現在①④のみ
 DVD-CD表


以上

ブログトップへ

◆温度、湿度、気圧、明るさ、土壌、雨等の情報をセンサーより取得し
 Ambientに送出しています。
 今回、土壌センサーを静電容量式に替えたので備忘録として残して置きます。

1.まず、静電容量式「HW-390」の動作原理を眺めてみました。
 ①555のタイマーICを使い矩形波を発振しています。
  (実測で約1.6MHzでした)
 ②抵抗とセンサー容量でRCフィルターを通します。
 ➂ダイオードでピーク値を取りアナログ電圧を取り出します。
 下記に回路図と実測波形を示します。
 HW-390回路図

2.外で使うためIC等の部品をグルーガンで固め、熱収縮チューブで防護しました。
 ①配線は、長いケーブルが必要なため4芯の電話ケーブルを直付けしました。
 HW-390-10

 ②グルーガンとHW-390
 HW-390-11

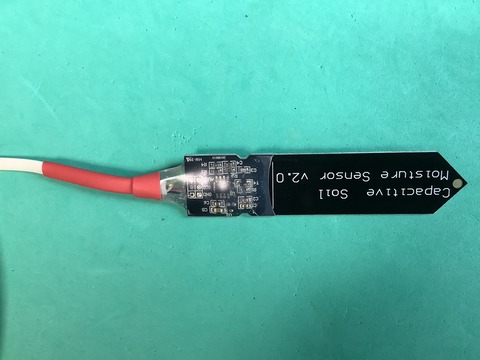

 ➂完成写真
 HW-390-13

3.実際の設置写真

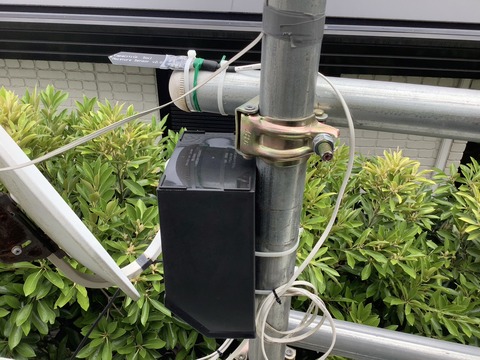

 ①雨センサーとして
 雨センサー

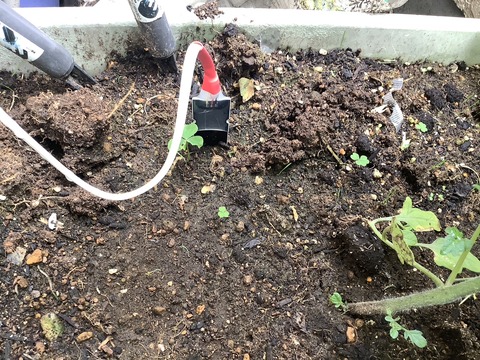

 ②土壌センサーとして
 土壌センサー

4.AmbientにはESP32を使い、AD変換して送出します。
 ソフトについては、後日追記予定

以上

ブログトップへ

◆公式ではサービス終了後のBluetooth再設定は出来ない事になっているようですが、
 やってみたら出来ました。2023/05/27現在
 私の場合、iPad Air3にて出来ました。これで文鎮化していたのが活用出来そうです。
 ipad_brown
1.CLOVA-BROWNでの手順
 ①電源オン後に、何かしら喋っている時に、頭の後ろにあるBluetooth釦を
  長押します。
 ②すると普通にペアリングモードに入ります。
 ➂その時iPadのBluetooth接続をONします。

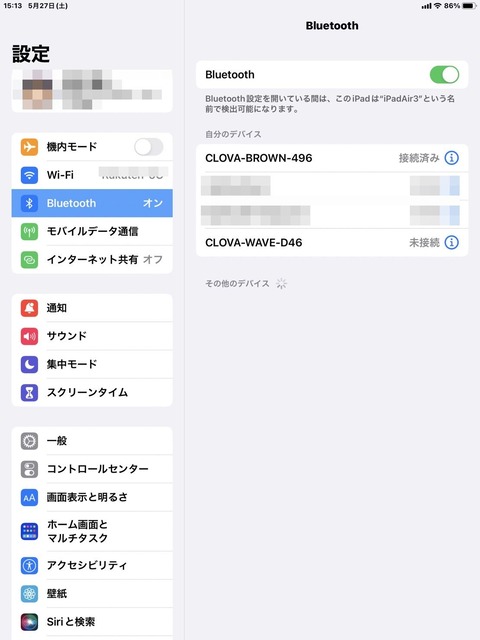

 ④すると下記写真のように「CLOVA-BROWN-496」が表示されます。
 ipad_clova

 ⑤それを選択すると6桁の数字が表れますが、そのままペアリングをタップします。
 ⑥めでたくペアリング出来て、 Bluetoothスピーカーとして使えました。

2.LINE Clova WAVEの場合
 ①iPad上には、表示されますが、本体がペアリングモードに入れず
  ペアリング出来ません。
 ◆LINE Clova WAVE には、物理Bluetooth釦が無いので出来ません。残念
 分解して、何かしら試験用のパッドが有れば良いのにと思っています。

 以上 お試しあれ


ブログトップへ

◆オシロスコープの画面を簡単に画面キャプチャする為に、
 RIGOL MSO1104ZをLAN接続してパソコン上に表示してみました。
 ULTRASCOPE-DEMO

1.まず「MSO1104Z」側でLAN関連を設定します。
  MSO1000Zシリーズ デジタル・オシロスコープ取扱説明書

 ①上記取説を参照し 「ユーティリティ」「I/O設定」「LANセット」でIPアドレス等
 を設定します。

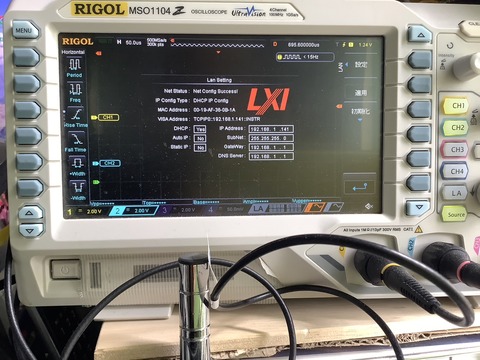

 ②LANケーブルを本体に挿し、HUBに接続したら次の画面のように
  自動的に設定されていました。
  この中の、IP Addressを記憶しておきます。
 MSO1104Z-LAN

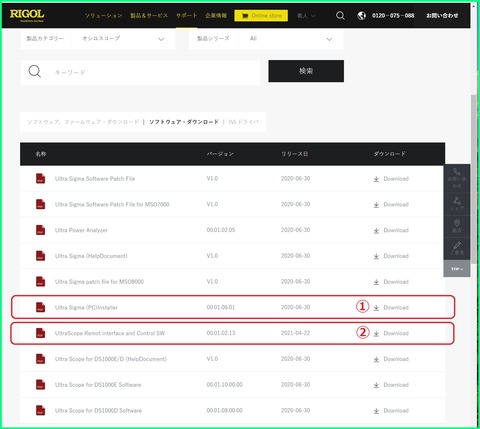

2.続いてパソコン用のソフトをRIGOLの下記サイトよりダウンロードします。
 RIGOL ソフトウェア/ファームウェア・ダウンロード

 ①と②の二つのソフトが必要です。
 UltraSigmaダウンロード

3.ダウンロードしたら、それぞれ解凍しインストールします。
 (フォルダ等はディフォルトのままでOKです。)
 ①「setup.exe」を実行し「UltraSigma」をインストールします。
 ULTRASIGMA-setup

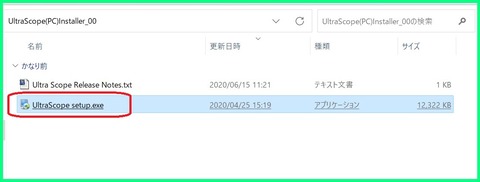

 ②「UltraScope setup.exe」を実行し「UltraScope」をインストールします。
 ULTRASCOPE-setup

4.インストールが出来たら、「UltraSigma」を実行します。

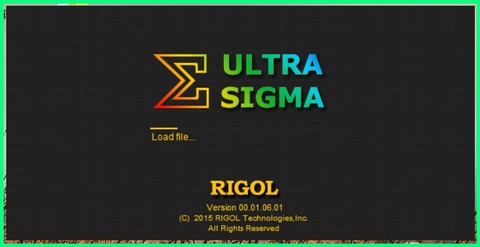

 ①UltraSigmaの実行画面
 ULTRASIGMA-1

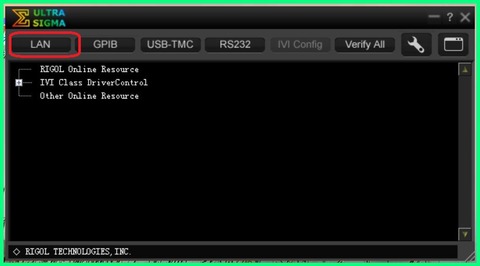

 ②次の画面が出たら左上の「LAN」をクリック
 ULTRASIGMA-2

 ➂次の画面で、MSO1104ZのIPAdressを入力し「TEST」をクリック
 ULTRASIGMA-3

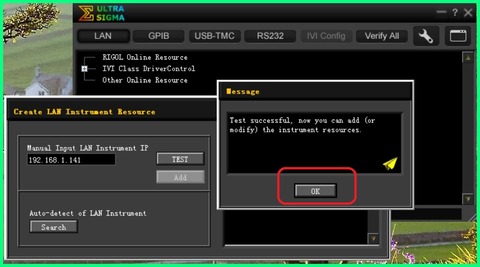

 ④接続に成功したら「OK」をクリック
 ULTRASIGMA-4

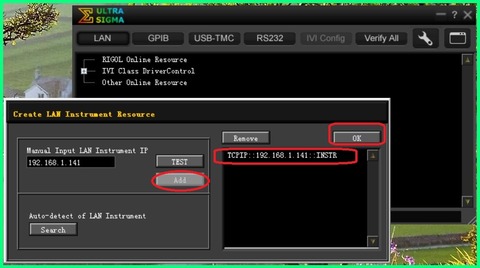

 ⑤「Add」をクリックし右の窓に登録し、「OK」をクリック
 ULTRASIGMA-5

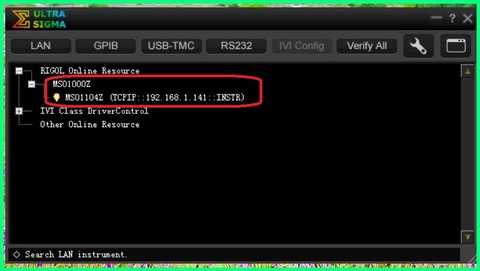

 ⑥次の画面となり登録成功です。
 ULTRASIGMA-6

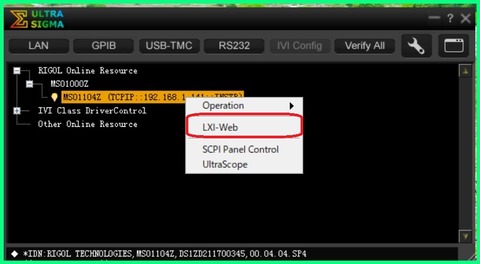

 ⑦ここで登録されたアドレスを右クリックし、「LXI-Web」をクリックすると
  MSO1104Zの詳細が出ます。
 ULTRASIGMA-7

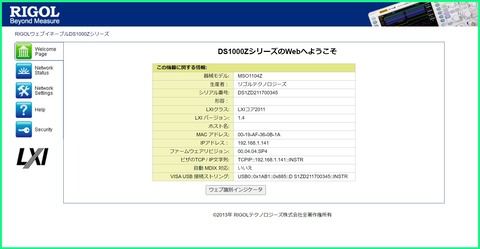

 ⑧機器の情報画面
 ULTRASIGMA-8

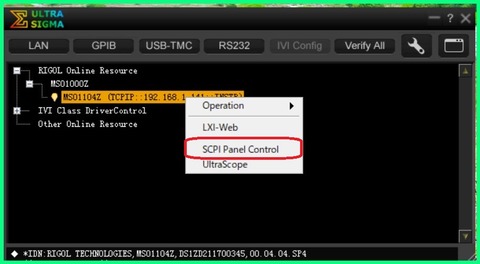

 ⑨又は⑦の画面で「SPIPanelControl」をクリックすると何か制御できるようです。
 ULTRASIGMA-9

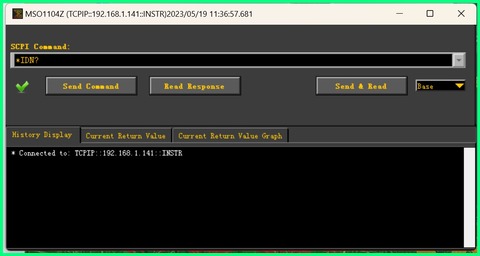

 ➉制御画面(今回は、このパネルではなく、直接オシロの画面を表示させます。)
 ULTRASIGMA-10

5.「UltraSigma」が実行されている状態で「UltraScope」を実行します。

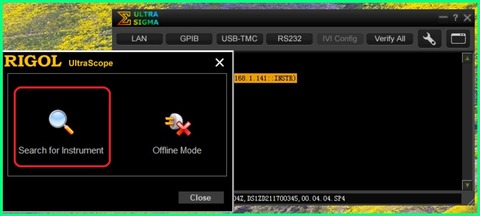

 ①UltraScope」を実行画面。「Searh for instrument」をクリック
 ULTRASCOPE-1

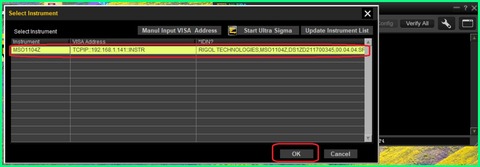

 ②MSO1104Zが検索出来て、画面に表示されたら、そこをクリックし「OK」をクリック
 ULTRASCOPE-2

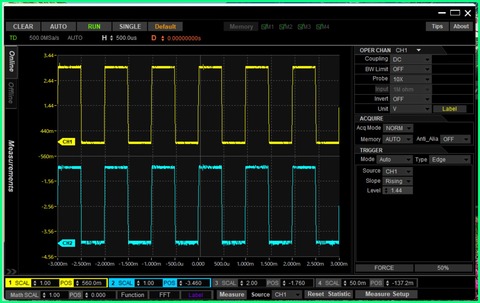

 ➂MSO1104Zからの情報を元にパソコン画面に表示されました。
  ここで色々設定できて、画面キャプチャも出来るようになりました。
 ULTRASCOPE-DEMO

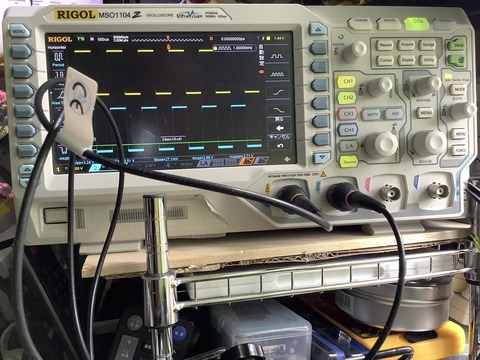

 ④下記はMSO1104Z本体の画面です。同じ波形が表示されています。
  両方の操作で、両方の画面が更新されます。ちょっと遅れはあります。
 MSO1104Z-DEMO

以上





ブログトップへ

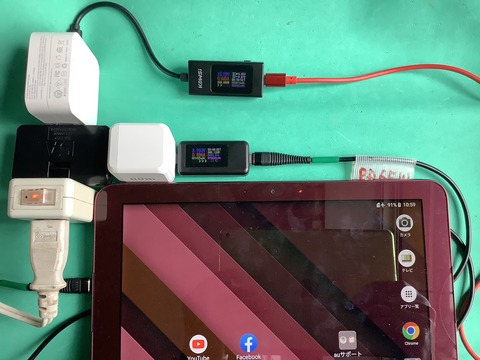

◆USBテスターのType-A型は、色々と持っていましたが、最近のPDなど対応の
 Type-C型を入手して使ってみました。
 型番は、「KWS-1902C」と「KWS-066C」で「KWS-066C」は、約15cmのケーブル付き
 KWS-1902C_KWS-066C-1

1.共通する項目
 ①Type-C USBテスター
 ②双方向接続で使える
 ➂0.96インチIPS HDカラー液晶ディスプレイ搭載
 ④ボタンをワンクリックすると、表示ページを変更できます。
 ⑤ボタンをダブルクリックすると、表示内容を回転させることができます。
 ⑥ボタンを3秒間押すと、mWh、mAhの充電データが削除されます。

2.測定範囲
 ①「KWS-1902C」 電圧 4〜30V 電流 0〜5A  電力 0-150W
 ②「KWS-066C」  電圧 4〜30V 電流 0〜6.5A 電力 0-195W

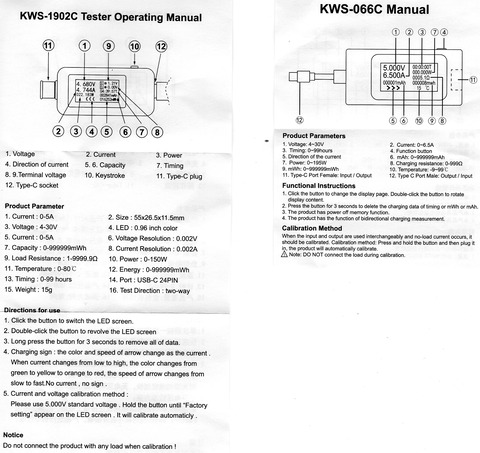

3.紙の取説は、無くなるので電子化しました。
 KWS-1902C_KWS-066C取説

4.「KWS-1902C」での使用状況

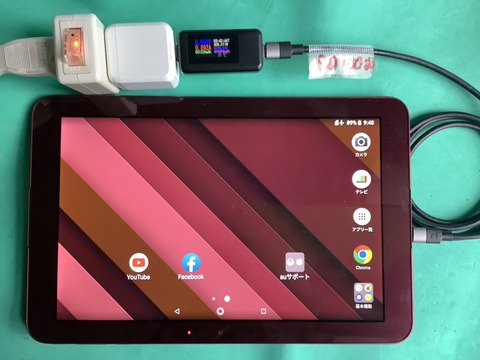

 ①アンドロイドタブレットKYT33
 KWS-1902C-KYT33

 KWS-1902C-KYT33-2

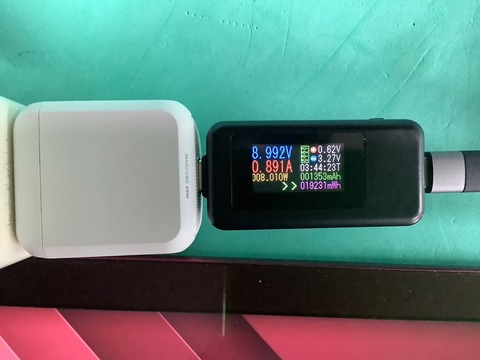

 KWS-1902C-KYT33-1

5.「KWS-066C」色々な端末での使用状況

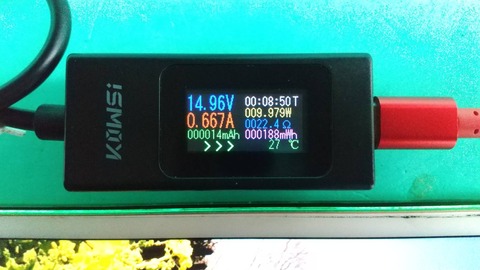

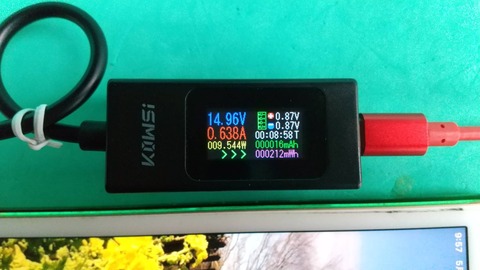

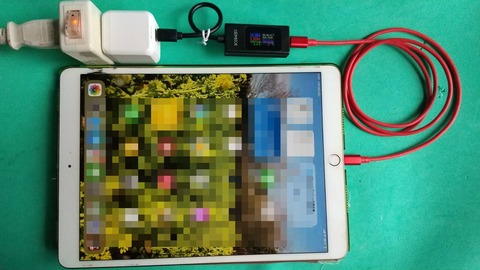

 ①iPadAir3
 KWS-066C-iPad

 KWS-066C-iPad-1

 KWS-066C-iPad-2

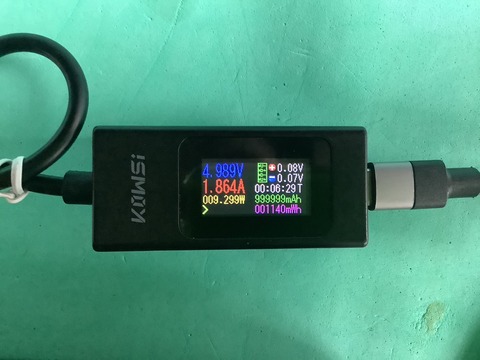

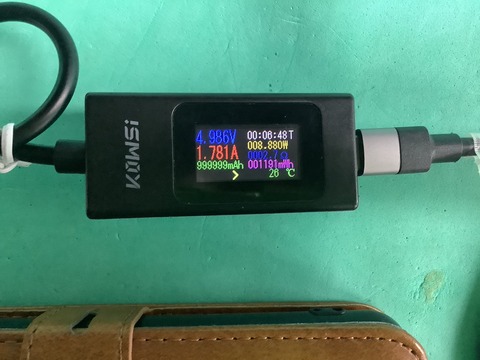

 ②スマホAQUOS
 KWS-066C-AQUOS

 KWS-066C-AQUOS-1

 KWS-066C-AQUOS-2

 ➂アンドロイドタブレットKYT33
 KWS-066C-KYT33

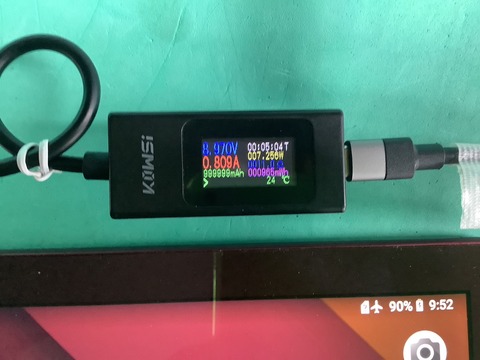

 KWS-066C-KYT33-1

 KWS-066C-KYT33-2

以上


ブログトップへ

◆iPad Air3用のBluetooth キーボードが899円でアマゾンにあったので試してみました。

 下記ブログ内記事参照
 ・iPad Air3 A2123 対応 Bluetooth キーボードを使ってみた

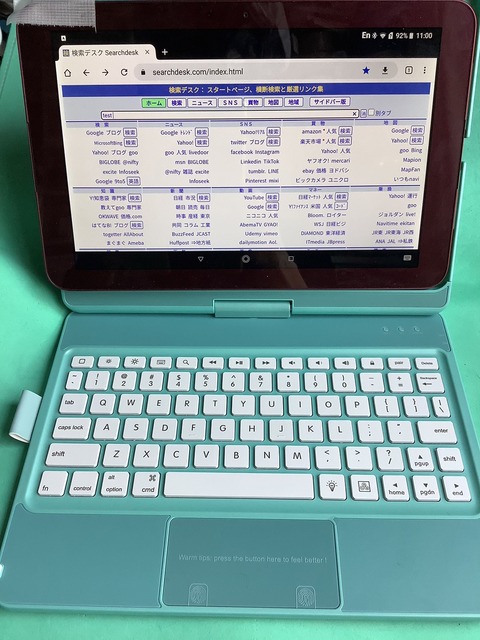

 iPad用ですが、アンドロイドタブレット で使えるか試してみました所、
 問題なくペアリング出来ました。
 タッチパッドでマウス操作も出来ました。

 汎用のBluetooth キーボードとして使えることが分かり得した気分です。

 android-3

1.ペアリング
 ①アンドロイドタブレットのBluetoothをONにします。
 ②Bluetooth キーボードの電源をONにします。
 ➂キーボード上部の「pair」を2秒長押しします。
 ④アンドロイドタブレット上にキーボードが現れますのでクリックして終了。

 ◆設定中
 android-1

 ◆接続後
 android-2

 以上



ブログトップへ

◆iPad Air3用のBluetooth キーボードが899円でアマゾンにあったので試してみました。

 下記ブログ内記事参照
 ・iPad Air3 A2123 対応 Bluetooth キーボードを使ってみた

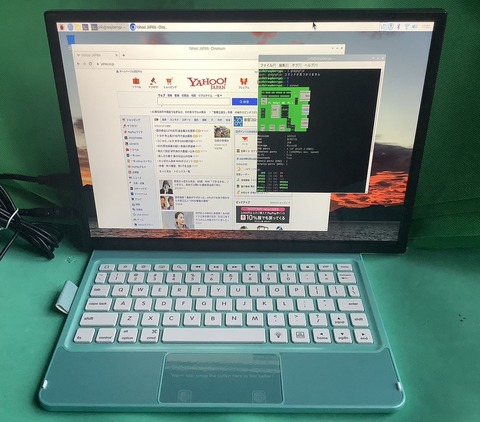

 iPad用ですが、Raspberry Pi 4 B で使えるか試してみました所、
 問題なくペアリング
出来ました。
 タッチパッドでマウス操作も出来ました。

 汎用のBluetooth キーボードとして使えることが分かり得した気分です。

1.ペアリング
 ①raspi4bのBluetoothをONにします。
 ②Bluetooth キーボードの電源をONにします。
 ➂キーボード上部の「pair」を2秒長押しします。
 ④raspi4b上にキーボードが現れますのでクリックして終了。

 raspi4b_smartkeyborad


 以上



ブログトップへ

◆iPad Air3用のBluetooth キーボードが899円でアマゾンにあったので試してみました。

 下記ブログ内記事参照
 ・iPad Air3 A2123 対応 Bluetooth キーボードを使ってみた

 iPad用ですが、Windows11 x64で使えるか試してみました所、問題なくペアリング
 出来ました。
 タッチパッドでマウス操作も出来ました。
 「caps lock」キーが、「半角/全角」キーの漢字モードとなりました。

 汎用のBluetooth キーボードとして使えることが分かり得した気分です。

 1.ペアリング
 ①win11のBluetoothをONにします。
 ②Bluetooth キーボードの電源をONにします。
 ➂キーボード上部の「pair」を2秒長押しします。
 ④win11上にキーボードが現れますのでクリックして終了。

 ipadair3_smartkeyboard-4

 以上



ブログトップへ

◆アマゾンを見ていたらiPad Air3用のBluetooth キーボードが899円で有ったので
 購入してみました。
 今まで何台かiPadを使ってきましたがSmartKeyboardを使ったことが
 無かったので試しに使ってみることにしました。

 ・COO iPad 第9世代 (2021) キーボード ケース [タッチパッド搭載]
 ・iPad 10.2インチ 第8世代 (2020)対応 第7世代 (2019)対応
 ・iPad Air 3世代 Pro 10.5通用
 ・一体型 iPad Bluetooth キーボードカバー 10色RGBバックライト
 ・多角度調整 360度回転&180º裏返す操作スタンド機能
 ・オートストップ機能 (レーキブルー)
 ipadair3_smartkeyboard-1

1.商品は、さすがアマゾン一日で到着しました。
 ①立派な箱に入っていました。
 ipadair3_smartkeyboard-2

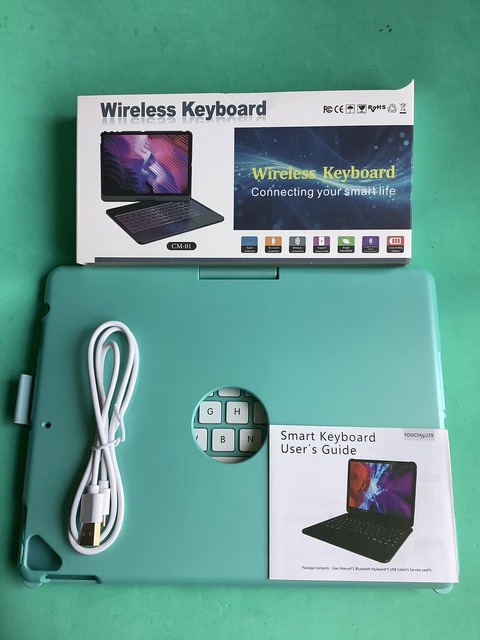

 ②中は、キーボード本体、取説、充電用USBケーブル
 ipadair3_smartkeyboard-3

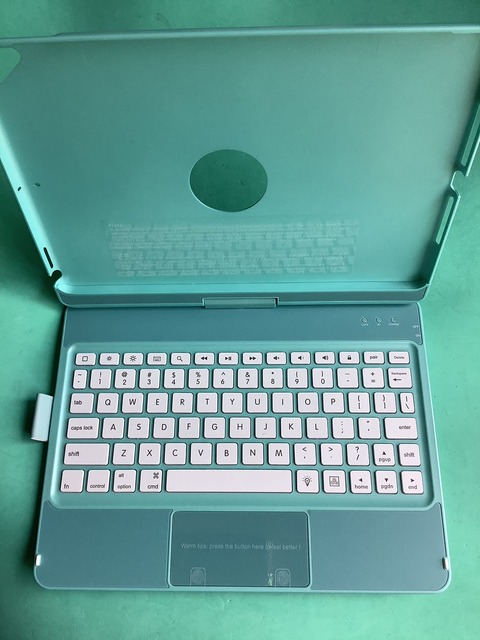

 ➂キーボードを開いた状態
 ipadair3_smartkeyboard-4

 ④iPadAir3をセットした状態
 (持った感じちょっと重いでした。後で重さを計ってみます。)
 ipadair3_smartkeyboard-1

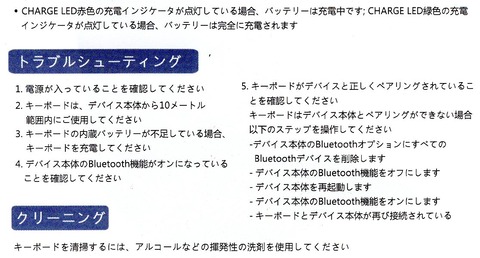

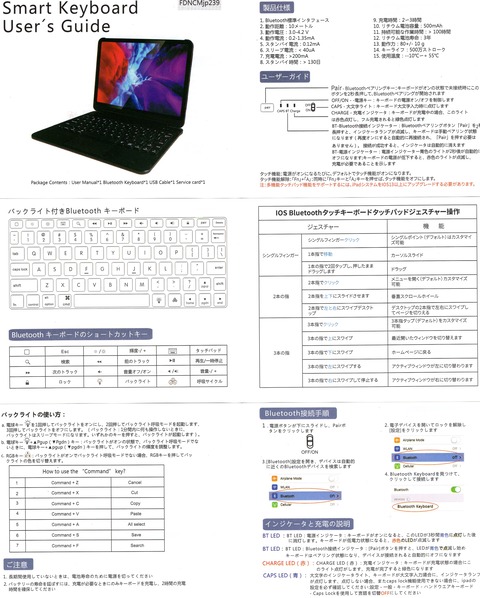

2.紙の取説は、何処か行ってしまうので電子化しました。

 ipadair3_smartkeyboard取説1
 ipadair3_smartkeyboard取説2

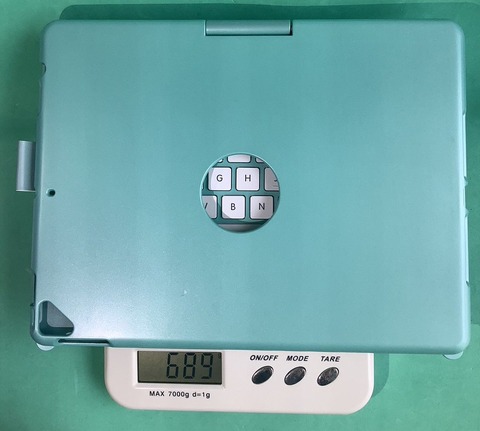

3.重さを測定してみました。
 ①キーボードのみ(689g)
 smartkeyboard

 ②iPadAir3のみ(467g)
 ipadair3-1
 ➂両方の重さ(1156g)
 ipadair3+smartkeyboard-1

4.ペアリング
 ①iPAdのBluetoothをONにします。
 ②SmartKeyboardの電源をONにします。
 ➂キーボード上部の「pair」を2秒長押しします。
 ④iPAd上にキーボードが現れますのでタップして終了。

5.使用感
  まあ普通に使えました。ホームボタンの代わりも出来ました。
  しかしながらiPadに付けると結構重いと感じます。
  買ってはみましたけどやはりiPadは単体でソフトキーボードの
  タップ操作が私には、合っているようです。
  何かどうしても多くの文字入力が必要なときとかに使いたいです。
  あとBluetooth キーボードとしてラズパイ等に活用出来そうです。

6.Windows11にて使えるか試してみました。
 ◆問題なくペアリング出来て、タッチパッドでマウス操作も出来て
  使えました。
 「caps lock」キーが、「半角/全角」キーの漢字モードとなりました。
 なので、普通のBluetooth キーボードと使えたので、他のOSでも使えそうです。


7.Raspi4Bで使えるか試してみました。
 ◆問題なくペアリング出来て、タッチパッドでマウス操作も出来て
  使えました。

 raspi4b_smartkeyborad

8.Androidタブレットで使えるか試してみました。
 ◆問題なくペアリング出来て、タッチパッドでマウス操作も出来て
  使えました。
 android-3


 以上



ブログトップへ

◆初代 iPad Airがバッテリー不良により文鎮化したので放置していましたが
 ヤフオクで新品バッテリーが2160円で出ていたので落札し交換してみました。
 交換方法は、YouTubeで「ipad air バッテリー交換」で検索し、参考にしました。

 がしかし、フロントパネルを剥がすとき力を入れ過ぎてガラスにヒビが入り
 失敗しました。
 ヒートガンでの温めが足りなかったのでしょうか。
 注意深く慎重にフロントパネルを剥がさないといけなかったです。

 でも、一応、バッテリーを交換して電源入れたら画面は復活しました。

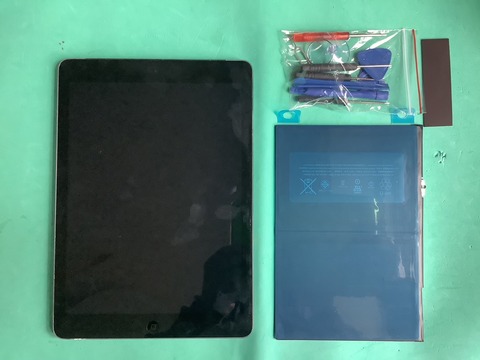

1.交換前の本体とバッテリー
 ipadair_1

 ipadair_2

2.交換後のひび割れフロントパネルと本体
 ◆フロントパネル破損もバッテリー交換は成功で、起動しました。
  タッチパネルは、かろうじて使える場所も有りました。

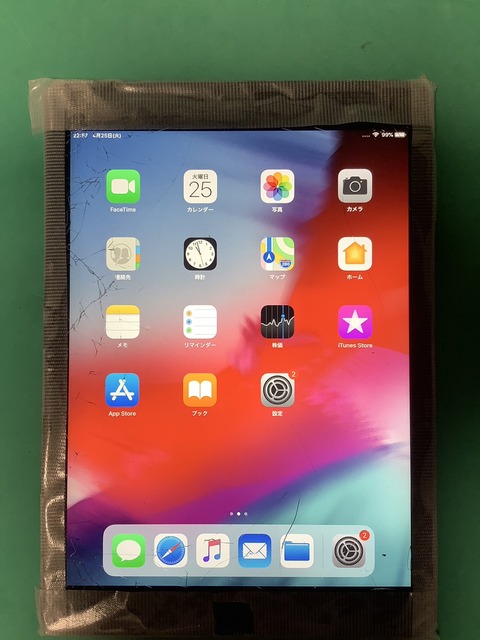

 ipadair_バッテリー交換後

3.フロントパネルをヤフオクで探したら2100円で有ったので落札しました。
 ◆2023/4/27 フロントパネル到着
  気分を変えて黒から白ベゼルにしました。

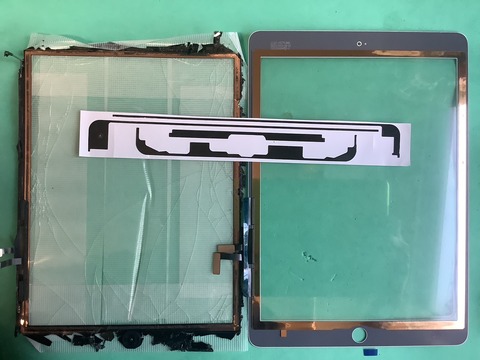

 ①新旧パネル
 ipadairフロントパネル新旧

 ②本体と新パネル
 ipadair本体とフロントパネル新

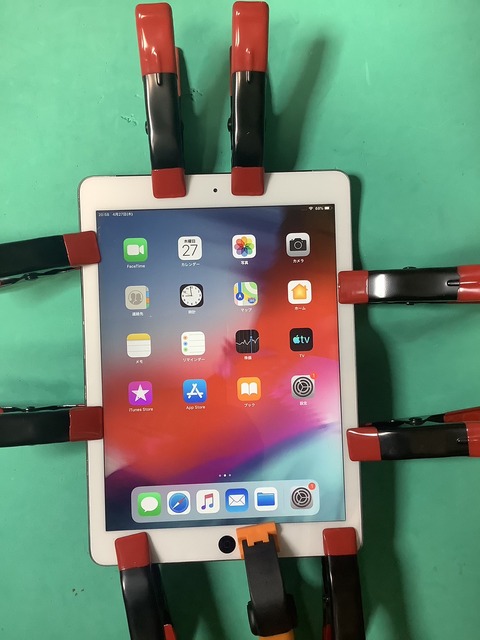

 ➂パネル交換後の起動画面
  ◆接着用クリップは、
   ダイソーで赤いのは2個110円、オレンジのは1個110円でした。
 ipadairフロントパネル交換後起動画面

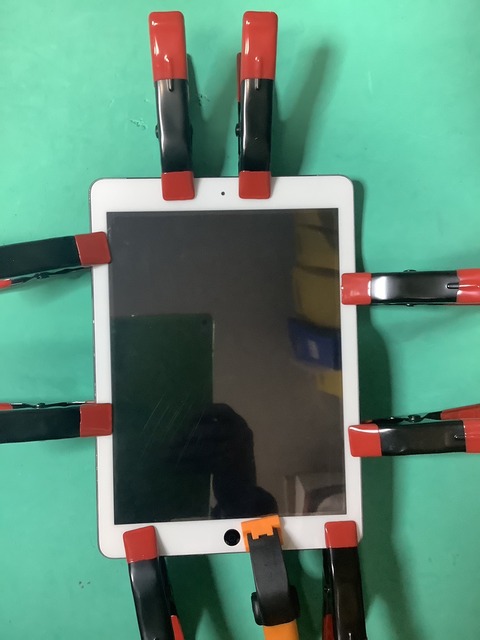

 ④フロントパネル接着中
 ipadairフロントパネル交換後接着中

4.これでやっと文鎮化したiPadAirを復活出来ました。

以上




ブログトップへ

◆IODATA 二酸化炭素センサー「UD-CO2S」を入手したので
 使ってみました。

 このセンサーは、単独で使うのと並行してWindowsパソコンに
 USB-シリアル経由で接続し、専用ソフトで表示出来ます。

 下記より、取説や「CO2換気モニター」のソフトウェアを
 ダウンロードできます。
 高精度 CO2センサー「UD-CO2S」

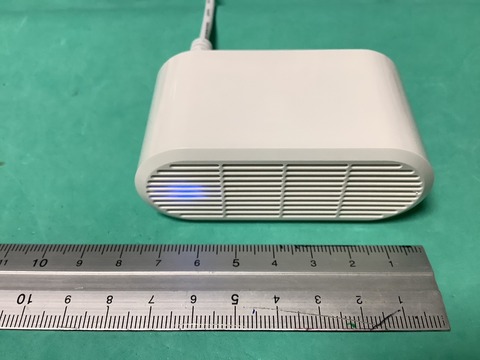

1.「UD-CO2S」の本体と同梱物
 UD-CO2S_外観

 UD-CO2S_同梱物

2.「CO2換気モニター」の表示画面

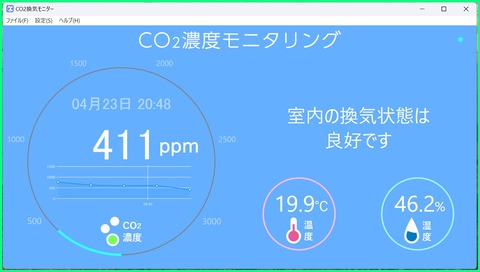

 ①ノーマルモード
 UD-CO2S_ノーマル

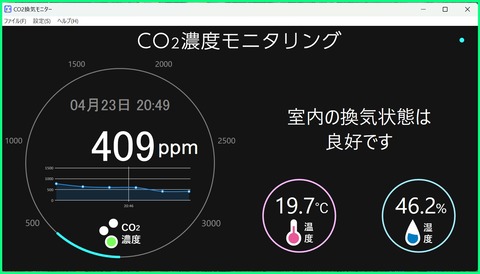

 ②ダークモード
 UD-CO2S_ダークモード

 ➂ウイジェットモード
 UD-CO2S_ウイジェットモード

3.シリアルモード
 ①TeraTeamにて
 ・ボーレート   115200bps
 ・データ     8bit
 ・パリティ    none
 ・ストップビット 1bit
 ・フロー制御   none
 で接続し、キーボートにて「STA \r\n」を送ることによって

 CO2=587,HUM=32.8,TMP=27.5 のデータを約2秒毎に
 受信出来ます。

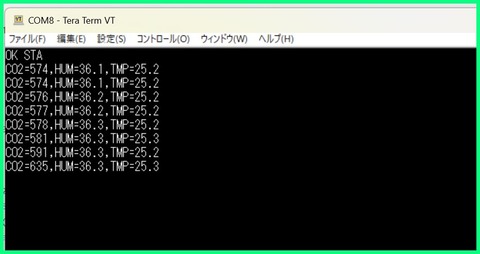

 UD-CO2S_ターミナルモード

4.今後シリアルデータをESP32で受信し、「Ambient」に適当に
 送ろうと思っています。

以上



ブログトップへ

◆ネットサーフィンしていたら格安の二酸化炭素濃度 測定器が
 見つかったので、試しに購入してみました。(下記URL)
 【特価】CO2濃度測定器「キレイさん」
 予備二個付きで1780円+送料600円で一個換算で793円

 *4/17現在は、予備一個になりました。


1.外観

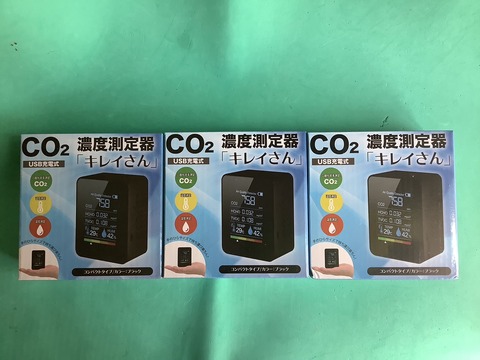

 ①三個の外箱
  キレイさん1

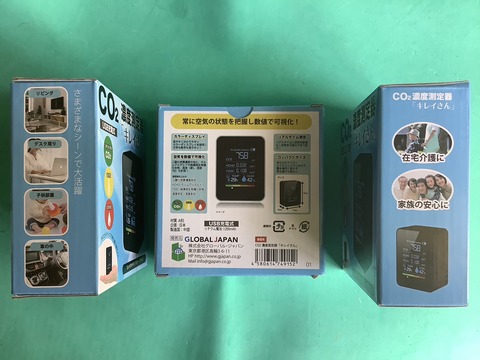

 ②裏、側面
 キレイさん2

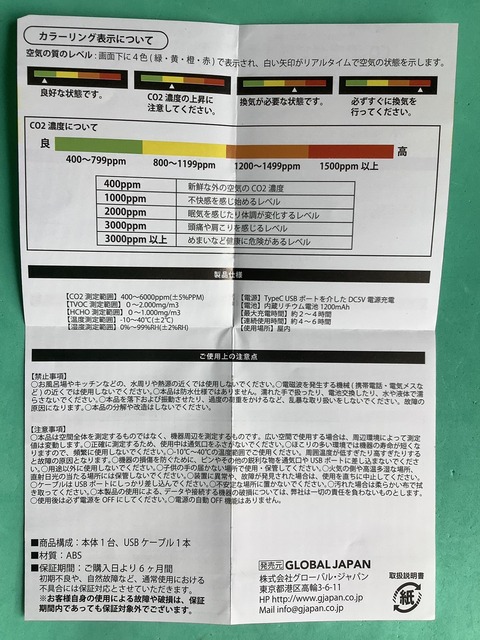

 ➂取説
  キレイさん取説1

 キレイさん取説2

2.起動画面
 キレイさん3

3.二酸化炭素濃度センサーの種類(chatGPTの回答)
 ①二酸化炭素濃度測定器の「TVOC」方式とは
 ◆TVOCは、Total Volatile Organic Compounds(揮発性有機化合物総量)の略称であり、
 二酸化炭素濃度測定器の一種であるTVOCセンサーを用いた方式です。

 TVOCセンサーは、室内や建物内に存在する揮発性有機化合物(VOC)の濃度を検出する
 ことができます。VOCは、家具や建材、清掃剤、タバコなどの燃焼物、人間の呼吸など
 から放出される有害物質であり、健康被害の原因となることがあります。

 TVOC方式では、TVOCセンサーが検出した揮発性有機化合物の濃度を基に、室内の空気質
 を判断します。一般的に、TVOCの濃度が高いほど室内の空気質が悪いとされています。
 また、TVOCセンサーは二酸化炭素濃度測定器としても機能するため、一般的なCO2セン
 サーと同様に、二酸化炭素濃度の監視にも使用されます。

 ②非分散型赤外線測定方式(NDIR)とは
 ◆非分散型赤外線測定方式(NDIR)は、特定の分子が吸収する赤外線の波長を利用して、
 その分子の存在量を測定する方法です。この技術は、環境モニタリング、産業プロセ
 ス制御、医療機器、自動車用排ガス分析など、さまざまな分野で使用されています。

 NDIR方式は、赤外線光源、サンプルセル、フィルター、検出器、信号処理回路から構成
 されます。試料はセルに導かれ、赤外線光源から発せられた波長が特定の分子に吸収さ
 れ、減衰します。この減衰した光が検出器に到達し、信号処理回路で信号を処理するこ
 とにより、その分子の存在量が測定されます。

 NDIR方式は、高精度で信頼性が高く、測定範囲が広いことが特徴です。しかし、測定対
 象に応じてフィルターや検出器を変更する必要があるため、セットアップには専門知識
 が必要です。

4.この製品は、「TVOC」方式だと判明しました。


ブログトップへ

◆先般「BB-HCM581」を入手したので、このネットワークカメラに「POE」にて
 電源供給してみました。

◆直流給電システム「PoE」(Power over Ethernet)とは、イーサネット(Ethernet)の配線で
 利用されるUTPケーブルを通じて、電力供給側のイーサネットスイッチあるいはHUB
 (スイッチングHUB)から、電力受電側の端末に直流電力を供給する技術のことです。
 今回、「POE」対応ハブに「Panasonic PN21089K」を入手しました。
 POE給電

1.「Panasonic PN21089K」の取説と主な仕様
 ①取説
  Switch-S8PWR(PN21089K) 取扱説明書

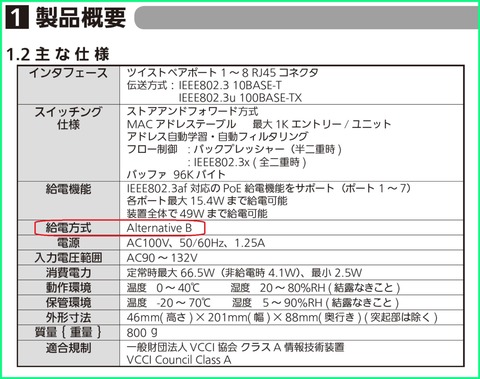

 ②主な仕様
 PN21089K仕様

2.「POE」IEEE 802.3af規格のAlternative B方式のピンアサイン
 ①詳しくは、下記を参照
  PoEにおけるデータ送信と電力供給の具体的な仕組み

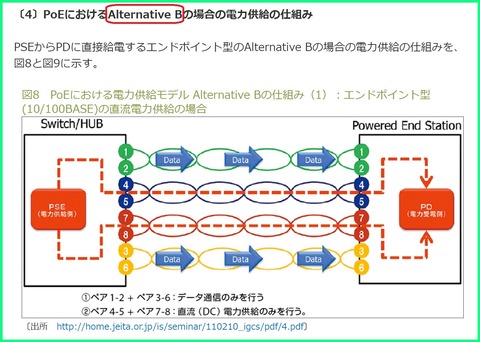

 ②Alternative B方式のピンアサイン(上記より抜粋)
 POEビンアサイン

3.ネットワークカメラについては、下記ブログ内記事を参照して下さい。
  ・BB-HCM581 BB-HCM331 ネットワークカメラを使ってみた

以上



ブログトップへ

◆中古のBB-HCM581/BB-HCM331を入手したので動作するか試験してみました。

1.外観及び工場出荷状態に戻すための「CLEARSETTING」釦
 ①外観
 BB-HCM581-331

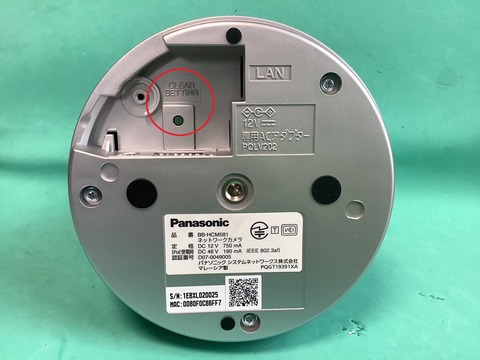

 ②BB-HCM581のCLEARSETTING」釦
 BB-HCM581-CLEARSETTING

 ➂BB-HCM331の場合

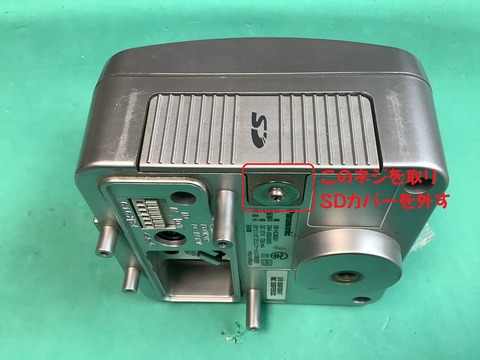

  1.SDカードカバーを外す
 BB-HCM331-CLEARSETTING-1

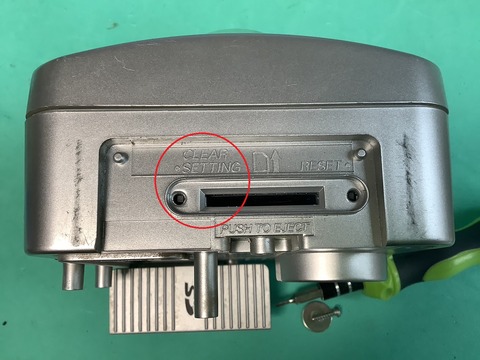

  2.CLEARSETTING」釦
 BB-HCM331-CLEARSETTING-2

2.BB-HCM581/BB-HCM331の初期化方法
 ①電源が入っている状態で、CLEAR SETTINGボタンを約1秒押し続けます。
 (先の細長い棒状のもので、ゆっくりと押してください。)
 ②インジケーターがオレンジに点滅後、数秒間消灯します。
 ➂設定内容が工場出荷値に戻り、完了まで約1分かかります。
 ④インジケーターが緑点灯状態になるまで、またはパン/チルトの
  初期動作が完了するまで電源を切らないでください。
 ⑤カメラのすべての設定値(ID、パスワード、IPアドレス、
   サブネットマスクを含む)を、工場出荷値に戻ります。
 ⑥又ネットワークの設定は「自動設定」になります。

3.工場出荷値に戻したあとは、カメラを設定しなおします。
 ①ネットワークのIPアドレスが、自動設定となり、ローカルアドレスの
 「xxx.xxx.xxxx.253」に設定されます。私の場合は「192.168.1.253」

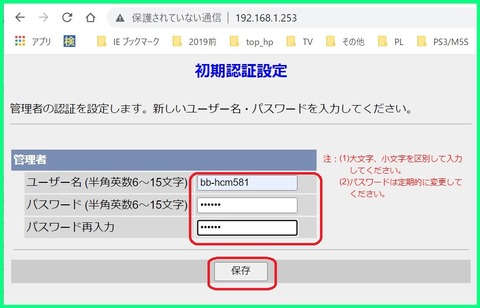

 ブラウザで「192.168.1.253」にアクセスすると、下記画面が表示されますので
 ユーザー名とパスワードを設定し。保存をクリックします。
 BB-HCM581初期認証設定画面2

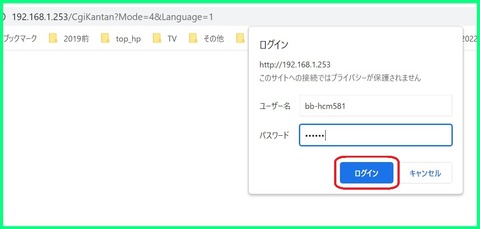

 ②保存したら、下記ログイン画面になりますので、先ほど設定したユーザー名と
  パスワードを入力し「ログイン」をクリックします。
 BB-HCM581login画面

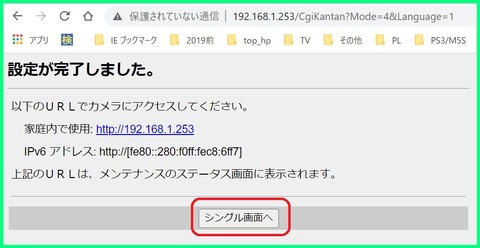

 ➂すると下記設定完了の画面になります。
  ここで、「シンプル画面へ」をクリックします。
  *家庭内使用URLをクリックするとカメラのトップ画面へ飛びます。
 BB-HCM581設定完了画面

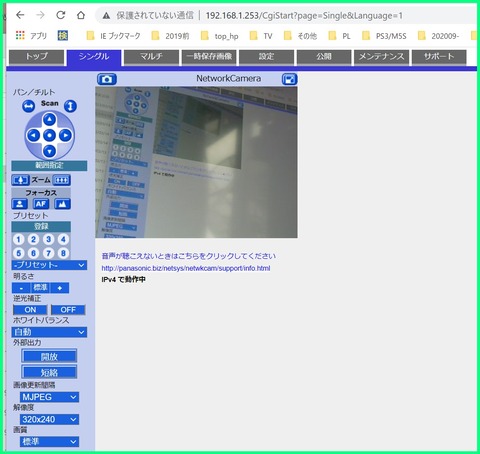

 ④下記は、シングル画面を表示しています。
  左側のコントローラーでパンやチルトなどカメラを制御出来ます。
  また、上段のタブで色々な設定や確認が出来ます。
 BB-HCM581シングル画面


今日はここまで、続きは、またあとで

ブログトップへ

◆Android用ワンセグチューナーレシーバーをAliExpressで
 購入し使ってみました。
 内容物は、写真の通り小さな本体とアプリの入ったCD-ROMです。
 DVB-Tチューナー

 入手前に商品説明で日本の地デジ規格であるISDB-Tをサポートと
 書いてあったので大丈夫だろうと思い購入しました。
 Support_ISDB-T

1.アプリとして、CD-ROMの中には「PadTV.apk」が入っていました。
  GooglePlayストアで検索すると
  Androidのバージョンによってはヒットしました。

2.手持ちのAndroidスマホ、タブレットで試してみました。
 ①Android5.1のスマホでは、対応していませんでした。
 android5_1

 android5_2

 ②Android8.1のスマホでは、アプリもインストール出来てました。
  設定で、チャンネルスキャンをしましたが、ひとつも見つけることが
  出来ませんでした。
 android8_1

 android8_2

 android8_3

 android8_4

 ➂Android4.1.2の古いタブレットでも②と同様でした。
 android412_1

 android412_4

 ④Android4.4.4の古いタブレットでも②と同様でした。
 android444_1

 android444_3

 ⑤Android10の比較的新しいタブレットでも②と同様でした。
 android10_1

 android10_3

 ⑥電波状況が悪いのではと思い、他のワンセグ内蔵のタブレット
  で、確認しましたらちゃんと受信出来ていました。
 Example_Radio_wave_condition

2.結局数台で試しても一台も受信出来ませんでした。
  結論:この商品は日本のISDB-Tに対応していなくて
  日本では、使えないことが分かりました。

3.正常に動作しないことに対して紛争開始
  ①紛争を開始し店舗と返金についてやり取りしましたが
  店舗側が返金に応じてくれなかったのでAliExpressに仲介に入って
  もらい最終的には、返金に至りました。
 aliexpress

 ②無事に返金されました。
 カード返金情報


以上

ブログトップへ

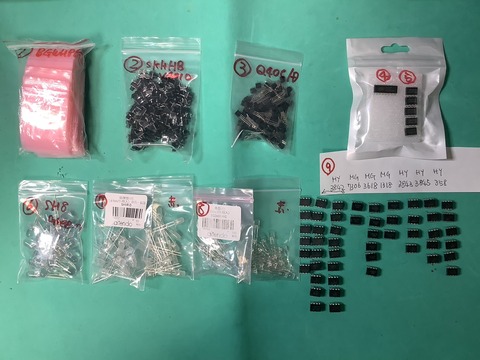

◆今年は、ゲット出来ました。


aitendo2023

以上

ブログトップへ

◆ワンセグ、フルセグ対応のタブレット「KYT33 Qua Tab QZ10」を
 入手したのでタブレット用テレビアンテナを作ってみました。

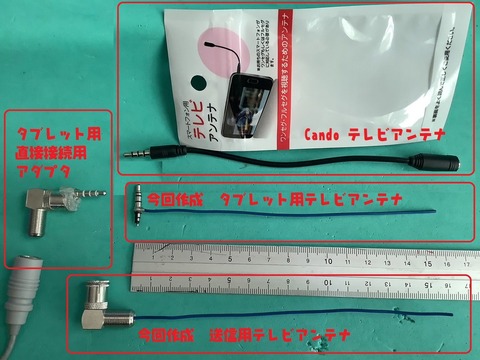

1.4極の3.5mmプラグを用意して、それに15.5cmの0.65mmのブレッドボード用
  ジャンパー線を半田付けしました。

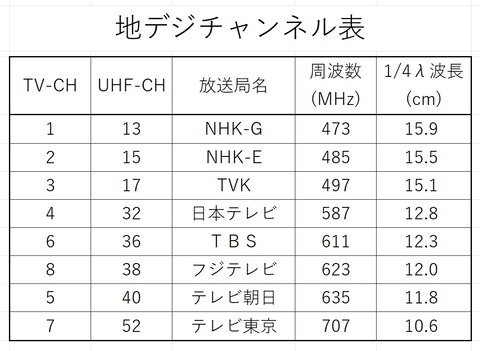

  長さは、下記「地デジチャンネル表」のNHK-Eのチャンネルに合わせました。
  ①テレビアンテナ

  ◆自宅での地デジチャンネル
 地デジチャンネル表

2.受信状況
 ①まず、家の中で作成したアンテナを付けて受信してみましたが、フルセグもワンセグも
  映りませんでした。

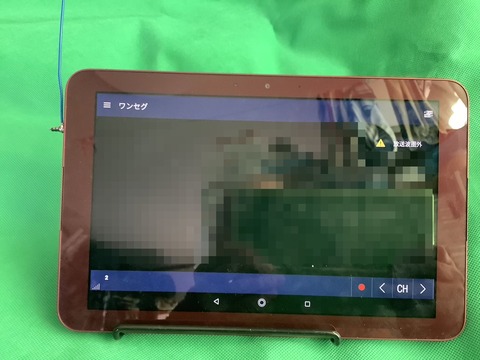

  ②ワンセグ0本

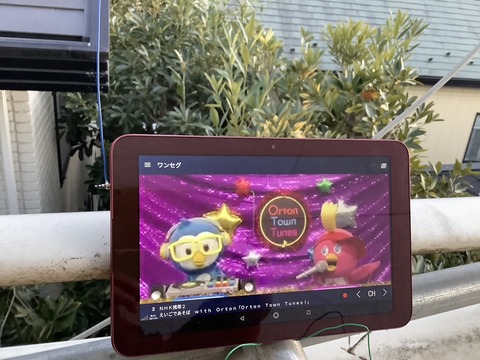

 ②それではと、ベランダに出て試した所、かろうじてアンテナが一本立ち、ワンセグで
  受信出来ました。
 ➂ワンセグ1本

3.アンテナだけでは、家の中で映らない為、家のテレビ受信用のケーブルを分岐し
  タブレットに繋ぐアダプタを作成して試してみました。
  するとアンテナが最高で3本立ち、受信が出来ました。それでもチャンネルによっては、
  ワンセグしか受信できませんでした。

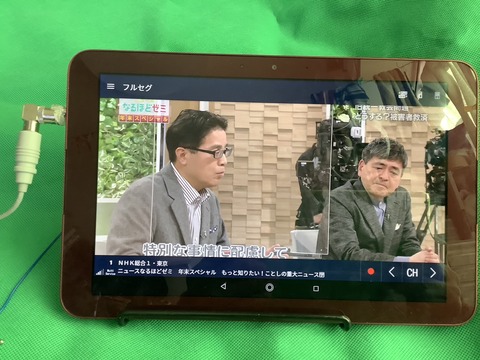

 ④フルセグ3本

4.試しに昔買って使っていないCATV用のブースターを通して直結した所、結果良好で
  どのチャンネルでもアンテナ5本が立ちフルセグで受信出来ました。
 ①気をよくして、出力の端子に送信用アンテナを付けて受信できるか試してみました。
  見事に無線にてフルセグで受信出来ました。

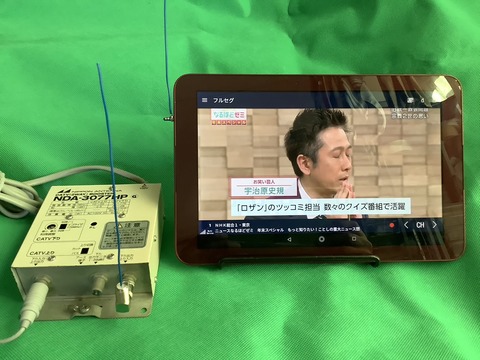

 ⑤外付けアンテナ

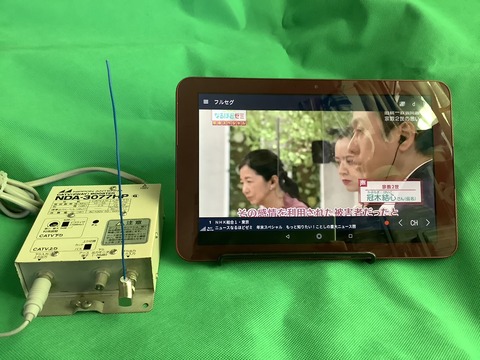

 ②送信用アンテナの近くでは、タブレット内蔵アンテナだけでも受信出来ました。
  作成したアンテナを付けると部屋中移動しても受信出来ました。
 ⑥内蔵アンテナ

5.市販のCandoのテレビアンテナより今回作成したアンテナの方が、感度が良かったです。

6.2023/1/1追記
  Aitendoの下記アンテナを入手したのでタブレットで使えるように改造してみました。
  ★FM★外付FMアンテナ [ANT-FM82X22-3AP]

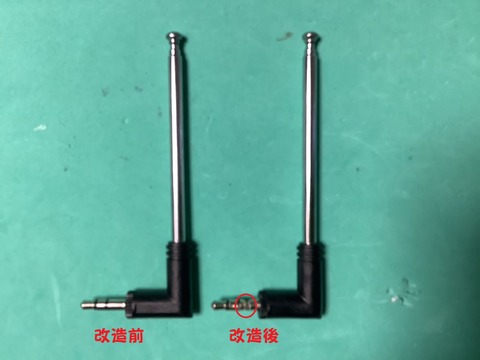

 ①3極タイプだったので、ヤスリで切れ目を入れ4極タイプとになるように
  しました。結果良好でした。
 アンテナ改造

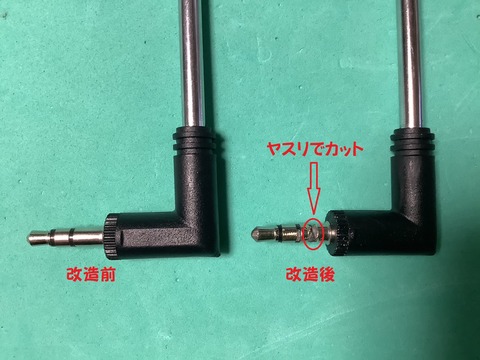

 ◆拡大写真
 アンテナ改造2


以上

ブログトップへ

◆HDMIキャプチャーをiPadの画面に出してみたく、OTGケーブルを購入してテスト
 してみました。
 結論から言うと、残念ながら、UVC(USB Video Class)に対応していませんでした。

 まあ、普通に、マウス・キーボード・USBメモリは問題なく使えました。
 あと、充電口ですが、写真から見てTYPE-Cかと思っていましたが、ライトニングでした。

1.各種繋いだ時の状況

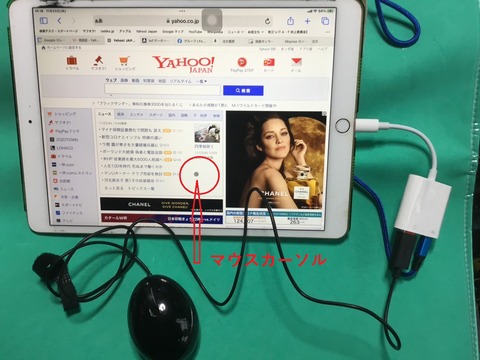

 ①マウスを繋いだ時
 ipad-otg-2

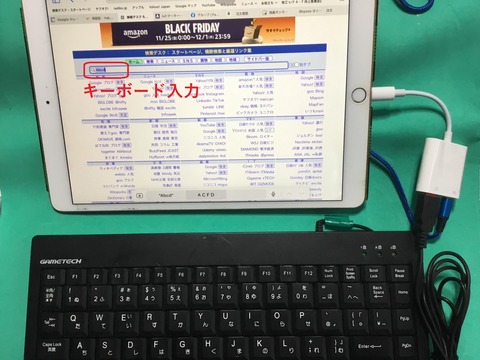

 ②キーボードを繋いだ時
 ipad-otg-3

 ➂USBメモリを繋いだ時
 ipad-otg-4

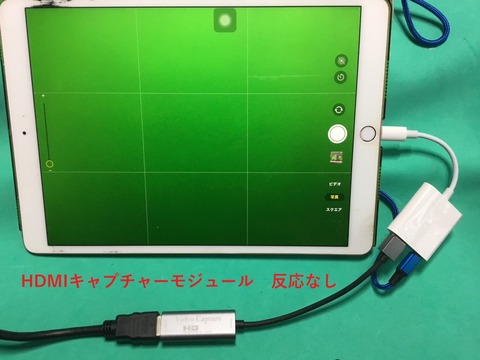

 ④HDMIキャプチャーモジュールを繋いだ時
 ipad-otg-5

 ⑤USB WEBカメラを繋いだ時
 ipad-otg-6

2.製品について
 ①充電口は、TYPE-Cではなくライトニングでした。
 ipad-otg-1

 ②取説の電子化
 ipad-otg-10

以上


ブログトップへ

◆PD Microのライブラリを使いXY-PDTのPD対応プログラマブルUSB
 Type-CコントローラFUSB302をESP32からI2Cでコントロールし
 PDトリガー機能及びPPS機能を実験してみました。
PD説明


 ①PD Microについては、下記ブログ内記事を参照
  ・PD Micro について(Arduino ProMicroの機能とUSB-Cを介した電力供給)

 ②XY-PDTについては、下記ブログ内記事を参照
  ・XY-PDT FUSB302 回路図 (参考) PD トリガー 解析

1.まずは実際の動作中の写真
 ①PD 5V固定出力
PD5V
 ②PD 9V出力
PD9V

 ➂PD 12V出力
PD12V

 ④PD 15V出力
PD15V

 ⑤PD 20V出力
PD20V

 ⑥PPS 10.5V出力
PPS10.5V

2.上記出力時のlog出力(途中見やすくするために***線追記)

rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:1
load:0x3fff0030,len:1344
load:0x40078000,len:13516
load:0x40080400,len:3604
entry 0x400805f0

**** PD Esp32 Start ****

*******************************************
5V Set

17579:FUSB302 ver ID:A_revB
18590:USB attached CC1 vRd-3.0
18590:Load SW OFF
18590:TX Get_Src_Cap
18594:RX GoodCRC
18599:RX Src_Cap
18599:   [0] 5.00V 3.00A *
18599:   [1] 9.00V 3.00A
18599:   [2] 12.00V 3.00A
18599:   [3] 15.00V 3.00A
18599:   [4] 20.00V 3.25A
18599:   [5] 3.30V-11.00V 3.00A PPS
18599:SRC_CAP Nothing
18601:TX Request
18605:RX GoodCRC
18609:RX Accept
18740:RX PS_RDY
18740:5.00V 3.00A supply ready
18740:Load SW ON

*******************************************
9V set

37317:FUSB302 ver ID:A_revB
38328:USB attached CC1 vRd-3.0
38328:Load SW OFF
38328:TX Get_Src_Cap
38332:RX GoodCRC
38337:RX Src_Cap
38337:   [0] 5.00V 3.00A
38337:   [1] 9.00V 3.00A *
38337:   [2] 12.00V 3.00A
38337:   [3] 15.00V 3.00A
38337:   [4] 20.00V 3.25A
38337:   [5] 3.30V-11.00V 3.00A PPS
38337:SRC_CAP Nothing
38339:TX Request
38343:RX GoodCRC
38348:RX Accept
38479:RX PS_RDY
38479:9.00V 3.00A supply ready
38479:Load SW ON

*******************************************
12V Set

40851:FUSB302 ver ID:A_revB
41862:USB attached CC1 vRd-3.0
41862:Load SW OFF
41862:TX Get_Src_Cap
41866:RX GoodCRC
41871:RX Src_Cap
41871:   [0] 5.00V 3.00A
41871:   [1] 9.00V 3.00A
41871:   [2] 12.00V 3.00A *
41871:   [3] 15.00V 3.00A
41871:   [4] 20.00V 3.25A
41871:   [5] 3.30V-11.00V 3.00A PPS
41871:SRC_CAP Nothing
41873:TX Request
41877:RX GoodCRC
41881:RX Accept
42012:RX PS_RDY
42012:12.00V 3.00A supply ready
42012:Load SW ON

*******************************************
15V Set

44029:FUSB302 ver ID:A_revB
45040:USB attached CC1 vRd-3.0
45040:Load SW OFF
45040:TX Get_Src_Cap
45044:RX GoodCRC
45049:RX Src_Cap
45049:   [0] 5.00V 3.00A
45049:   [1] 9.00V 3.00A
45049:   [2] 12.00V 3.00A
45049:   [3] 15.00V 3.00A *
45049:   [4] 20.00V 3.25A
45049:   [5] 3.30V-11.00V 3.00A PPS
45049:SRC_CAP Nothing
45051:TX Request
45055:RX GoodCRC
45059:RX Accept
45190:RX PS_RDY
45190:15.00V 3.00A supply ready
45190:Load SW ON

*******************************************
20V Set

47014:FUSB302 ver ID:A_revB
48014:5.00V 1.00A supply ready
48025:USB attached CC1 vRd-3.0
48025:Load SW OFF
48025:TX Get_Src_Cap
48029:RX GoodCRC
48034:RX Src_Cap
48034:   [0] 5.00V 3.00A
48034:   [1] 9.00V 3.00A
48034:   [2] 12.00V 3.00A
48034:   [3] 15.00V 3.00A
48034:   [4] 20.00V 3.25A *
48034:   [5] 3.30V-11.00V 3.00A PPS
48034:SRC_CAP Nothing
48036:TX Request
48040:RX GoodCRC
48044:RX Accept
48176:RX PS_RDY
48176:20.00V 3.25A supply ready
48176:Load SW ON

*******************************************
Set PPS:10.50V

52147:FUSB302 ver ID:A_revB
53158:USB attached CC1 vRd-3.0
53158:Load SW OFF
53158:TX Get_Src_Cap
53162:RX GoodCRC
53167:RX Src_Cap
53167:   [0] 5.00V 3.00A
53167:   [1] 9.00V 3.00A
53167:   [2] 12.00V 3.00A
53167:   [3] 15.00V 3.00A
53167:   [4] 20.00V 3.25A
53167:   [5] 3.30V-11.00V 3.00A PPS *
53167:SRC_CAP Nothing
53169:TX Request
53173:RX GoodCRC
53177:RX Accept
53198:RX PS_RDY
53198:PPS 10.50V 2.00A supply ready

2.今回のESP32とXY-PDT図面
 ①XY-PDTの改造図面
  *マイコンチップと7セグLEDを外し、7セグLEDの端子にSCL,SDA,INT_N,GNDを
   ピンヘッダにて配線し、ESP32と接続できるように改造しました。
e-3

e-2

 ②ESP32の追加図面
e-5

3.PD MicroのライブラリのESP32への対応及びコンパイル、書き込み
 ①オリジナルのPD_Microのライブラリを下記よりzipファイルをダウンロード
  します。
  ryan-ma/PD_Micro

 ②解凍後、「PD_Mico」->「src」の中の6つのファイルをESP32対応のスケッチ
  フォルダにコピペします。

 ➂下記を参照しての6つのファイルの内、「PD_UFP.h」「PD_UFP.cpp」の2つを
  ESP32対応書き換えます。
  *書き換えの主な内容です。
  <PD_UFP.h>
   *HardwareSerialの削除
  <PD_UFP.cpp>
   *LED表示関係の変更(ピン番号等)
   *シリアル関係の変更
   (保障無しの自己責任で)  esp32変更.txt

 ④ロータリーエンコーダ用のライブラリを下記よりRotary-master.zipをダウンロード
  し、Arduino IDEのライブラリに登録します。
  brianlow/Rotary

 ⑤下記スケッチファイルをコンパイルし、書き込みます。
  (保障無しの自己責任で)  PD_ESP32.ino

 ⑥取り扱い
  *ロータリーエンコーダを右に回すと出力電圧が上がり、左に回すと出力電圧が
   下がります。
  *ロータリーエンコーダのSWを押すたびに固定出力、PPS可変と変わります。
  *リセット後は、現スケッチでは固定出力で12Vになっています。
  *PPS時は、10.5V 現時点では、最高11Vまでです。

 ⑦問題点
  *ロータリーエンコーダを速く回すとフリーズします。
  *PPSでの20Vまで出力させたいです。

4.今回の苦労話
 ①XY-PDTにてFUSB302のVBUS端子にVBUSが接続されていなくて隣の
  VDDに接続されていた。(思い込みで導通チェックが不十分だった)
 *写真のように2,3番ピンの間をカットして2番ピンからVBUSまでジャンパー
  しました。
e-4

 ②XY-PDTのマイコンチップをヒートガンで取り外し時に周りのチップ抵抗、
  チップコンデンサも取れてしまい復旧に時間がかかりました。
  (何しろ小さい部品の為、大変だった)
 ➂PD Microのライブラリの確認に①のトラブルで4日もかかってしまいました。

 5.一応ESP32でFUSB302をI2C経由でコントロールできるようになりました。

以上


ブログトップへ

◆PD Micro について興味が有り調べてみました。
 現在在庫なしの為、入手困難な状態です。
pm-1


pm-2

1.PD Microとは、USB Type-C Power Delivery を備えた Arduino 互換ボードで
 あり、出力電圧は、ライブラリを使用して Arduino スケッチで 5~20Vの電圧
 制御できます。
 USB Type-Cコントローラは、FUSB302を使用しています。
 詳しくは、下記で
 PD Micro(Arduino ProMicroの機能とUSB-Cを介した電力供給)

2.ハードウェア(搭載ICのデータシート)
 ①PD Micro 回路図
PD_Micro_回路図

 ◆参考Arduino Pro Micro回路図
Pro_Micro回路図OK

 ②PD対応IC(プログラマブルUSB Type-C コントローラ)
  FUSB302データシート (PDF)

 ➂ FUSB302アプリケーションノートほか技術文書
  FUSB302技術文書

 ④マイコンチップ
  ATmega32U4データシート(PDF)

 ◆参考ATmega32U4搭載ボード
  Arduino Micro全般

 ⑤DC-DCコンバータ
  TPS62175データシート(PDF)

 ⑥30V 10.4A P-channel MOSFET
  DMP3017SFKデータシート(PDF)

3.ライブラリは、下記で
  ①ryan-ma/PD_Micro

  ②Arduino IDE でのピンアサイン
32U4PinMapping

4.購入サイト
 ①CS-PDMICRO-01
 ②マルツ FUSB302BMPX
 ➂Digi-Key FUSB302BMPX

5.FUSB302コントローラの載ったモジュールについては、
  下記ブログ内記事も参照してみて下さい。
  ・ZY12PDN FUSB302 回路図 (参考) PD トリガー 解析
  ・XY-PDT FUSB302 回路図 (参考) PD トリガー 解析

以上
