◆カードリーダーがベトベトになり不快になったので重曹で掃除して
 手にくっつかなくなりました。

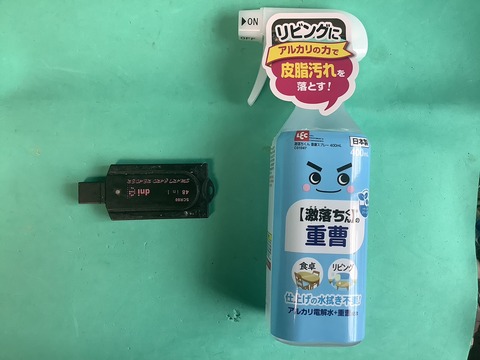

 ①掃除前
 ベトベト-1

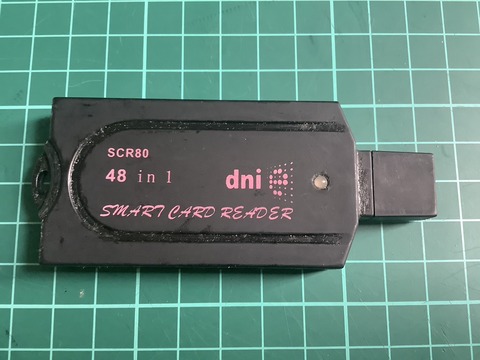

 ②掃除後
 ベトベト-2

◆使った重曹は下記の物です。
>レック(LEC) 【 激落ちくん 】 重曹 スプレー 400mL /
重曹+アルカリ電解水配合 / アルカリの力で皮脂汚れを落とす

Amazon.co.jpへ
今すぐチェック

以上


ブログトップへ

◆M5StickC Plusのバッテリーが不良の為、ちょっと容量は小さいものに交換しました。
 その時、無理な力が掛ったのかも知れませんが液晶表示がおかしくなりました。(故障)
 他の機能は、良さそうなので液晶を交換してみることにしました。
 M5C_P_液晶故障

 液晶の仕様は、下記の通りなので「Aliexpress」で検索してみました。
 TFTコントローラー ST7789
 液晶サイズ    1.14 インチ
 画面サイズ    135×240

1.検索の結果、下記ストアの液晶がヒットしました。
  IPS 1.14 Inch HD TFT LCD Screen SPI Interface Colorful Screen 135X240 Resolution Full View Display ST7789 Driver

 m5stickc_plus_lcd

 ①パラメーター:
  1>.製品名: 1.14インチLCDディスプレイ135*240 ips
  2>.material: ipsカラーディスプレイ画面
  3>.resolution: 135*240
  4>.driverチップ: st7789
  5>.表示サイズ: 1.14インチ
  6>.表示領域: 14.864*24.912mm
  7>.パネルサイズ: 17.6*31.0*1.6mm
  8>.interfaceタイプ: 4ピンspi
  9>.作業電圧: 3.3v
 10>.ピン: 0.5 8ピン
 11>.view: フル視野角ディスプレイ
 12>.動作温度範囲:-20 ℃ 〜70 ℃
 13>.作業湿度範囲: 5%-95% rh

 ②ピン定義:
 1>.pin-1: LEDA
 2>.pin-2: GND
 3>.pin-3: RESET
 4>.pin-4: RS
 5>.pin-5: SDA
 6>.pin-6: SCL
 7>.pin-7: VDD
 8>.pin-8: CS

 ◆早速注文しました。

2.交換は、液晶が届いてから。「2024/06/03 注文」
 ◆分解方法などは、下記ブログ内記事を参照して下さい。
 ・M5StickC Plus の バッテリー交換 分解 について

3.「2024/06/20」にLCDが到着したので交換しました。
 ①交換前
 cp_lcd-1

 ②LCDのフラットケーブルの外し方
 cp_lcd-3

 ➂交換後の新旧LCD
 cp_lcd-2

 ④LCD交換後、確認の為ファクトリーテストを書き込み見事LCDが復活しました。
 cp_lcd-4

 ⑤組み込んだ後の最後の確認。めでたしめでたし。
 cp_lcd-5


以上

ブログトップへ

◆FNIRSI DSO-TC3をYahooフリマで格安で入手したので使ってみました。
 一応、1kHzの矩形波をオシロで測定しプローブの調整をしました。
 ちょっと残念なのが、DDSでサイン波を出力したあとオシロに切り替えると
 1kHzの矩形波に変わってしまいました。

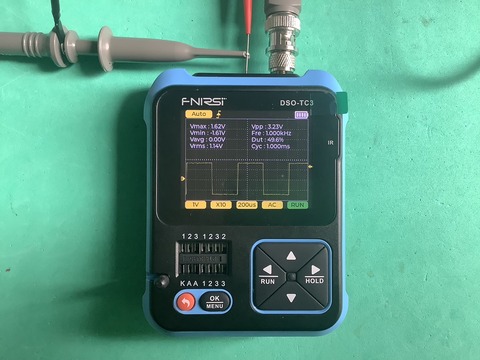

 ①調整後
 DSO-TC3

◆日本語の取説を探していたら下記のサイトが見つかりました。感謝です。
 ①FNIRSI DSO-TC3日本語マニュアル(勝手版) オシロスコープ
   ・シグナルジェネレータ・パーツテスタ 3in1 ガジェット


 ②FNIRSI DSO-TC3 デジタルマルチメーター 取扱説明書

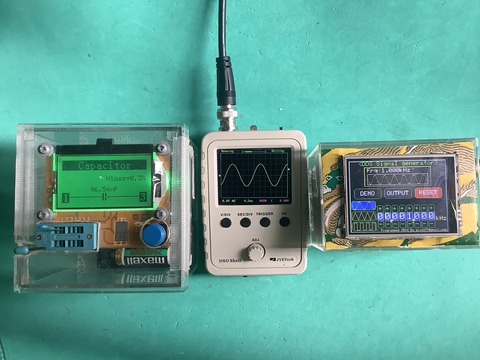

◆比較のために個別の物を写真に収めました。
  トランジスタテスター、オシロスコープ、シグナルジェネレータ
 DSO-150他
 DSO-TC3は、これらが、コンパクトに一台の中に収められているので持ち運びには
 良さそうです。
 不満な点は、DDSとオシロが同時に使えない事でしょうか。


以上

ブログトップへ

◆ESP32とSi5351とタッチ付き2.8インチ320x240LCDによるアンテナアナライザーを
 作ってみました。(その2)
 si5351-aa-01

 諸先輩方のネットでの記事を参照しました。
 基本は、K6BEZ,DG7EAO,JA2GOPさんのハードとソフトを使わせてもらいました。
 変更点は、
 ◆ハード的には、
  ①MCUをESP32に変更(表示速度が向上)
  ②Si5351を採用
  ➂操作を全てタッチ操作に変更(各SW不要)
 ◆ソフト的には
  ④バンド設定をアマチュア無線の各バンドと自由に設定できるUIを追加
  ⑤SWR表示後の画面をタッチすることで任意の周波数のSWRを表示確認
  ⑥SG(シグナルジェネレータ)を追加

1.ハードの製作
 ①蛇の目基板にブリッジ回路とESP32,Si5351を組み、その上にLCDを配置。
 ②GPIOの割り当てを配置に合わせて左右に分割
 si5351-aa-04
 si5351-aa-06
 si5351-aa-08
 si5351-aa-02

 ➂回路図
 ESP32_AA_SI5351_JK1VCK回路図V3


2.ソフトの構築
 ①グラフィックライブラリに「Arduino_GFX_Library」を使用
 ②日本語表示に「U8g2lib」を使用
  ➂タッチパネル操作に「XPT2046_Touchscreen」を使用

3.スケッチは下記にて(現在清書中)
 (保障無しの自己責任で)  ESP32_AA_si5351_V03.ino

今日は、ここまで


ブログトップへ

◆最近のESP32のボードのバージョンアップに伴い「TFT_eSPI」ライブラリでパニック状態と
 なり、再起動を繰り返す症状が発生しました。
 バージョンを「2.0.10」に戻すとエラーは無くなりました。
 あと、「TFT_rSPI」ライブラリは、都度スケッチ以外のフォルダで「User_Setup.h」を
 編集する必要があり、手間もかかります。

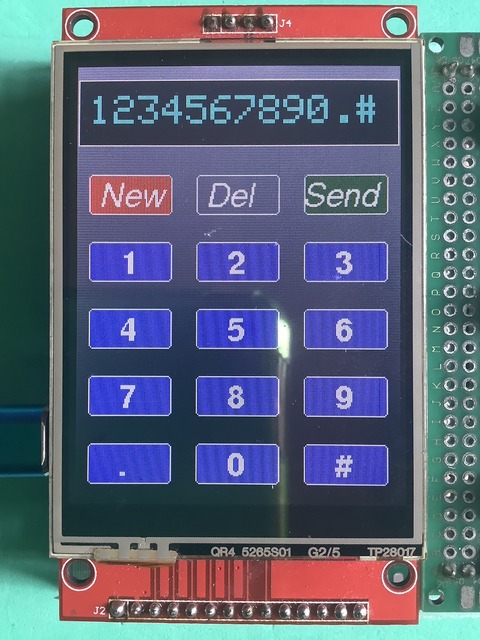

 色々調べていて、「Arduino_GFX_Library」を発見し使ってみることにしてみました。
 keypad_gfx

1.ライブラリのインストール
 ◆「ライブラリ」をクリックし検索窓に当該ライブラリを入力し
  目的のライブラリをインストールします。

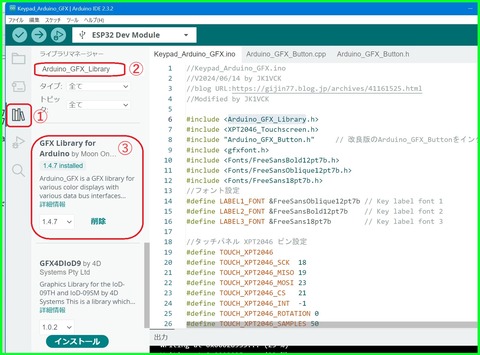

 ①「Arduino_GFX_Library」のインストール(画像はインストール後です)
 Arduino_GFX_Library1_4_7

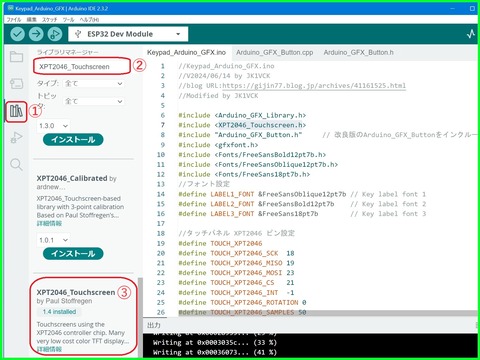

 ②「XPT2046_Touchscreen」のインストール(画像はインストール後です)
 XPT2046_Touchscreen1_4

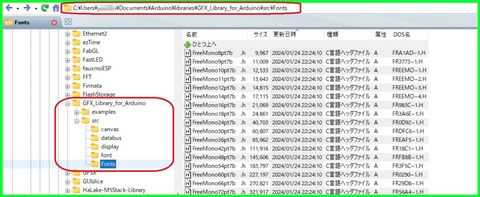

 ➂フリーフォントのインストール
  下記より「ArduinoFreeFontFile-master.zip」をダウンロードして、
  「Arduino_GFX_Library」ライブラリフォルダに「Fonts」フォルダを
  丸ごと保存します。
  ArduinoFreeFontFile

 freefonts

2.タッチパネルで「KeyyPad」を使えるようにするには
  ◆「TFT_rSPI」にあった「button」関連のライブラリを「Arduino_GFX_Library」用に
  モデファイしてスケッチと同じフォルダに保存します。

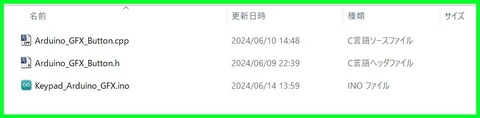

 スケッチフォルダ
 ①「Arduino_GFX_Button.h」
// Arduino_GFX_Button.h
#ifndef _Arduino_GFX_Button_H_
#define _Arduino_GFX_Button_H_

#include <Arduino.h>
#include <Arduino_GFX.h> // 変更: TFT_eSPIからArduino_GFXに変更

class Arduino_GFX_Button {
 public:
  Arduino_GFX_Button(void);
  void initButton(Arduino_GFX *gfx, int16_t x, int16_t y, uint16_t w, uint16_t h,
                  uint16_t outline, uint16_t fill, uint16_t textcolor,
                  char *label, uint8_t textsize);
  void drawButton(bool inverted = false);
  bool contains(int16_t x, int16_t y);

  void press(bool p);
  bool isPressed();
  bool justPressed();
  bool justReleased();

 private:
  Arduino_GFX *_gfx; // 変更: TFT_eSPI*からArduino_GFX*に変更
  int16_t _x, _y;
  uint16_t _w, _h;
  uint8_t _textsize;
  uint16_t _outlinecolor, _fillcolor, _textcolor;
  char _label[10];

  bool currstate, laststate;
};

#endif

 ②「Arduino_GFX_Button.cpp」
// Arduino_GFX_Button.cpp
#include "Arduino_GFX_Button.h"

Arduino_GFX_Button::Arduino_GFX_Button(void) {
  _gfx = nullptr;
  _x = _y = _w = _h = 0;
  _outlinecolor = _fillcolor = _textcolor = 0;
  _textsize = 1;
  _label[0] = 0;
  currstate = laststate = false;
}

void Arduino_GFX_Button::initButton(Arduino_GFX *gfx, int16_t x, int16_t y, uint16_t w, uint16_t h,
                                 uint16_t outline, uint16_t fill, uint16_t textcolor,
                                 char *label, uint8_t textsize) {
  _gfx = gfx;
  _x = x;
  _y = y;
  _w = w;
  _h = h;
  _outlinecolor = outline;
  _fillcolor = fill;
  _textcolor = textcolor;
  _textsize = textsize;
  strncpy(_label, label, 9);
  _label[9] = 0;
}

void Arduino_GFX_Button::drawButton(bool inverted) {
  uint16_t fill, outline, text;

  if (!inverted) {
    fill = _fillcolor;
    outline = _outlinecolor;
    text = _textcolor;
  } else {
    fill = _textcolor;
    outline = _outlinecolor;
    text = _fillcolor;
  }

  _gfx->fillRoundRect(_x - (_w / 2), _y - (_h / 2), _w, _h, 3, fill);
  _gfx->drawRoundRect(_x - (_w / 2), _y - (_h / 2), _w, _h, 3, outline);

  if (_label[0] != 0) {
    _gfx->setTextColor(text);
    _gfx->setTextSize(_textsize);
    _gfx->setCursor(_x - strlen(_label) * 8 * _textsize, _y + 8 * _textsize);
    //  _gfx->setCursor(_x - strlen(_label) * 3 * _textsize, _y - 4 * _textsize);
    _gfx->print(_label);
  }
}

bool Arduino_GFX_Button::contains(int16_t x, int16_t y) {
  return ((x >= _x - _w / 2) && (x < (_x + _w / 2)) &&
          (y >= _y - _h / 2) && (y < (_y + _h / 2)));
}

void Arduino_GFX_Button::press(bool p) {
  laststate = currstate;
  currstate = p;
}

bool Arduino_GFX_Button::isPressed() {
  return currstate;
}

bool Arduino_GFX_Button::justPressed() {
  return (currstate && !laststate);
}

bool Arduino_GFX_Button::justReleased() {
  return (!currstate && laststate);
}


3.テストの為に「keypad_320x240.ino」をモデファイして動かしてみました。
 (保障無しの自己責任で)Keypad_Arduino_GFX.ino」
//Keypad_Arduino_GFX.ino
//V2024/06/14 by JK1VCK
//blog URL:https://gijin77.blog.jp/archives/41161525.html
//Modified by JK1VCK

#include <Arduino_GFX_Library.h>
#include <XPT2046_Touchscreen.h>
#include "Arduino_GFX_Button.h"     // 改良版のArduino_GFX_Buttonをインクルード
#include <gfxfont.h>
#include <Fonts/FreeSansBold12pt7b.h>
#include <Fonts/FreeSansOblique12pt7b.h>
#include <Fonts/FreeSans18pt7b.h>
//フォント設定
#define LABEL1_FONT &FreeSansOblique12pt7b // Key label font 1
#define LABEL2_FONT &FreeSansBold12pt7b    // Key label font 2
#define LABEL3_FONT &FreeSans18pt7b        // Key label font 3

//タッチパネル XPT2046 ピン設定
#define TOUCH_XPT2046
#define TOUCH_XPT2046_SCK  18
#define TOUCH_XPT2046_MISO 19
#define TOUCH_XPT2046_MOSI 23
#define TOUCH_XPT2046_CS   21
#define TOUCH_XPT2046_INT  -1
#define TOUCH_XPT2046_ROTATION 0
#define TOUCH_XPT2046_SAMPLES 50

// タッチパネルのキャリブレーションパラメータ
#define TOUCH_MIN_X 200
#define TOUCH_MAX_X 3900
#define TOUCH_MIN_Y 200
#define TOUCH_MAX_Y 3900

//Arduino_GFX 設定の開始(各端子に接続されたピン番号を指定する)
#define GFX_BL 32 //バックライトピン番号
Arduino_DataBus *bus = new Arduino_ESP32SPI(27 /* DC */, 14 /* CS */, 18 /* SCK */, 23 /* MOSI */,19 /* MISO */);
Arduino_GFX *gfx = new Arduino_ILI9341(bus, 33 /* RST */, 1 /* rotation */);
XPT2046_Touchscreen ts(TOUCH_XPT2046_CS, TOUCH_XPT2046_INT);

//キーパッドの開始位置、キーのサイズと間隔
#define KEY_X 40 // キーの中心位置
#define KEY_Y 96
#define KEY_W 62 // 幅 & 高さ
#define KEY_H 30
#define KEY_SPACING_X 18 // X & Y ギャップ
#define KEY_SPACING_Y 20
#define KEY_TEXTSIZE 1   //フォントサイズr

//数値表示用ボックスのサイズと位置
#define DISP_X 1
#define DISP_Y 10
#define DISP_W 238
#define DISP_H 50
#define DISP_TSIZE 3
#define DISP_TCOLOR CYAN

//数値の長さ、それを保存するためのバッファ、文字インデックス
#define NUM_LEN 12
char numberBuffer[NUM_LEN + 1] = "";
uint8_t numberIndex = 0;

//メッセージのステータス位置
#define STATUS_X 30
#define STATUS_Y 65

//キーパッド用に15個のキーを作成する
char keyLabel[15][5] = {"New", "Del", "Send", "1", "2", "3", "4", "5", "6", "7", "8", "9", ".", "0", "#" };
uint16_t keyColor[15] = {RED, DARKGREY, DARKGREEN,
                         BLUE, BLUE, BLUE,
                         BLUE, BLUE, BLUE,
                         BLUE, BLUE, BLUE,
                         BLUE, BLUE, BLUE
                        };
Arduino_GFX_Button key[15];

uint16_t t_x = 0, t_y = 0; // タッチ座標保存用
uint16_t b_x = 0, b_y = 0;
bool pressed;
//------------------------------------------------------------------------------------------
void setup() {
  Serial.begin(115200);
  Serial.println("Arduino_GFX library KeyPad!");
  pinMode(GFX_BL, OUTPUT); //LCD バックライト設定
  digitalWrite(GFX_BL, HIGH);
  gfx->begin();       //LCD 初期化
  gfx->setRotation(0);
  gfx->fillScreen(BLACK);
  ts.begin();         //タッチパネル初期化
  ts.setRotation(2);  //タッチパネルの個体によりLCDと違う事がある(0->2)
  gfx->fillRect(0, 0, 240, 320, DARKGREY);  // keypad background 描画
  gfx->fillRect(DISP_X, DISP_Y, DISP_W, DISP_H, BLACK);  // 表示エリアとフレーム描画
  gfx->drawRect(DISP_X, DISP_Y, DISP_W, DISP_H, WHITE);
  drawKeypad();  // keypad 描画
}
//------------------------------------------------------------------------------------------
void loop(void) {
   if (ts.touched()) {
     TS_Point p = ts.getPoint();  // タッチ座標の取得
     t_x = map(p.x, TOUCH_MIN_X, TOUCH_MAX_X, 0, 240); // タッチ座標をスクリーン座標に変換
     t_y = map(p.y, TOUCH_MIN_Y, TOUCH_MAX_Y, 0, 320);
     if (!((b_x==t_x)&&(b_y==t_y))) {
       Serial.printf("X=%4d Y=%4d \n",t_x,t_y); //デバッグ用シリアル出力
       b_x=t_x;b_y=t_y;
     }
     pressed = true;
   } else {
     pressed = false;
   }
  //キー座標ボックスにタッチ座標が含まれているかどうかを確認します
  for (uint8_t b = 0; b < 15; b++) {
    if (pressed && key[b].contains(t_x, t_y)) {
      key[b].press(true);      //ボタンが押されたことを伝える
      Serial.printf("b=%4d true\n",b);
    } else {
      key[b].press(false);     //ボタンが押されていないことを伝える
    }
  }
  //キーの状態が変化したかどうかを確認する
  for (uint8_t b = 0; b < 15; b++) {
    if (b < 3) gfx->setFont(LABEL1_FONT);
    else gfx->setFont(LABEL2_FONT);

    if (key[b].justReleased()) key[b].drawButton(); //通常描画
    if (key[b].justPressed()) {
      key[b].drawButton(true);  //反転描画
      //数字パッドボタンの場合は、関連する#を数字バッファに追加します。
      if (b >= 3) {
        if (numberIndex < NUM_LEN) {
          numberBuffer[numberIndex] = keyLabel[b][0];
          numberIndex++;
          numberBuffer[numberIndex] = 0; //ゼロで終了
        }
        status("                            "); // 古いステータスをクリアする
      }
      if (b == 1) { //Delボタンで最後の文字を削除する
        numberBuffer[numberIndex] = 0;
        if (numberIndex > 0) {
          numberIndex--;
          numberBuffer[numberIndex] = 0;
        }
        status("                             "); // 古いステータスをクリアする
      }
      if (b == 2) {//Sentボタンでシリアルポートに値を送信する
        status("                             "); // 古いステータスをクリアする
        status("Sent value to serial port");
        Serial.println(numberBuffer);
      }
      if (b == 0) {//Newボタンで値をクリアする
        status("                             "); // 古いステータスをクリアする
        status("Value cleared");
        numberIndex = 0; //インデックスを0にリセット
        numberBuffer[numberIndex] = 0; //バッファにnullにする
      }
      // 番号表示フィールドを更新する
      gfx->setFont(LABEL3_FONT);  //ボックスに合うフォントを選択する
      gfx->setTextColor(DISP_TCOLOR);
      //文字列を描画します。返される値はピクセル単位の幅です。
      int xwidth = drawString(numberBuffer, DISP_X + 8, DISP_Y + 12,DISP_TSIZE);
      //次に、黒い四角形を描いて、残りの部分を隠します。この方法でちらつきはありません
      gfx->fillRect(DISP_X + 4 + xwidth, DISP_Y + 1, DISP_W - xwidth - 5, DISP_H - 2, BLACK);
      delay(200);
    }
  }
}
//指定の位置に文字列を描画------------------------------------------------------------------
int drawString(char *str,int32_t posX, int32_t posY,int8_t t_size){
int width = 0;
  gfx->setCursor(posX,posY);
  gfx->setFont(0);
  gfx->setTextSize(t_size);
  gfx->print(str);
  while (*str) {
    width += 6 * t_size;  // 標準フォントの幅(6ピクセル)にテキストサイズを掛ける
    str++;
  }
  return width;
}
//キーパッドを描画--------------------------------------------------------------------------
void drawKeypad() {
  for (uint8_t row = 0; row < 5; row++) {
    for (uint8_t col = 0; col < 3; col++) {
      uint8_t b = col + row * 3;

      if (b < 3) gfx->setFont(LABEL1_FONT);
      else gfx->setFont(LABEL2_FONT);
      key[b].initButton(gfx, KEY_X + col * (KEY_W + KEY_SPACING_X),
                        KEY_Y + row * (KEY_H + KEY_SPACING_Y),
                        KEY_W, KEY_H, WHITE, keyColor[b], WHITE,
                        keyLabel[b], KEY_TEXTSIZE);
      key[b].drawButton();
    }
  }
}
//ステータスバーにメッセージを描画----------------------------------------------------------
void status(char *msg) {
  gfx->setCursor(STATUS_X, STATUS_Y);
  gfx->setTextColor(WHITE, DARKGREY);
  gfx->setFont(0);
  drawString(msg, STATUS_X, STATUS_Y,1);
}

以上 「Arduino_GFX_Library」が使えるようになりました。



ブログトップへ



以上の内容はhttps://gijin77.blog.jp/archives/2024-06.htmlより取得しました。
このページはhttp://font.textar.tv/のウェブフォントを使用してます

不具合報告/要望等はこちらへお願いします。
モバイルやる夫Viewer Ver0.14
