◆IC-705でFT8を運用してみたので設定等備忘録に残して置きます。

　

◆FT8の周波数表
　

１．まずIC-705の設定

　①「MENU」->➋->「PRESET」をクリック

　

　②2.FT8をクリック

　

　➂プリセットメモリを読み込み-->「はい」をクリック

　

　④FT8モードになります。

　　FT8を解除するにはもう一度クリックする。

　　又は「通常」を選択クリックする。

　

２．IC-705とパソコンをUSB Micro-Bケーブルで繋ぎます。

　　すると自動的に、COMa,bの２つのポートが認識されました。

　　（windows 11 x64 Pro 22H2）

　　（私の場合は、COM6,7でした。デバイスマネージャーで確認）

　

３．使ったソフトはWSJT-X v2.6.1です。

　下記からダウンロードしインストールします。

　http://jt65-dx.com/download/wsjt-x.html

４．WSJT-Xを起動し、設定をします。以下設定画面

　◆正しいかは、分かりませんが以下の設定でQSO出来ていますので

　　今は良しとします。

　　

　①一般

　＊自局コールサインと場所を記載

　

　②無線機

　 左下「CATをテスト」、「PTTテスト」が出来ます。

　

　➂オーディオ

　

　④Txマクロ

　⑤レポート

　⑥周波数

　＊FT8 7.041の国内用周波数に変更しました。

　 適当なmodeをダブルクリックしFT8に変更し、周波数を変更しました。

　＊変更ではなく追加する方法もあるみたいです。

　

　⑦色

　＊自局コールを含むメッセージの色を替えました。

　

　

　⑧詳細

５．QSOの様子

　①メイン画面

　

　②QSOが終了すると下図ポップアップ画面が出ますので追記が有れば追記し
　　OKをクリックします。すると自動的に、ログに記録されます。

◆最初、送信する時にサウンド入力エラーが発生して送信出来ませんでした。

　そのような場合は、下記ブログ内記事を参照してみて下さい。

　・IC-705 FT8 WSJT-X 2.6.1 サウンド入力エラーについて

ブログトップへ

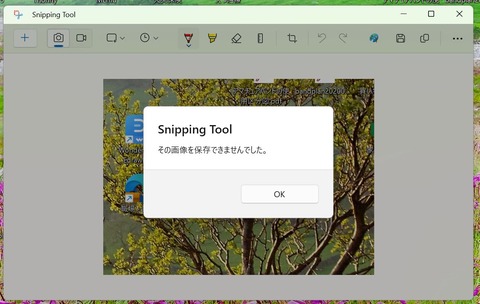

◆「SnippingTool」を使って画面を保存する時、ファイル形式をJPEGにすると

　下記のようなエラーが表示され0バイトのファイルができます。

　ファイル形式がPNGだと正常に保存されます。

　前は、問題なくJPEGで保存できていたのですが、最近この症状が出て困っています。

　

１．色々ネットで調べたのですが似たような症状の事例が見つかりませんでした。

２．SnippingToolをアンインストールし、再度インストールしましたが改善されませんでした。

３．試しにレジストリを修復してみましたら治りました。ああ良かった。

　◆やった事。

　①SnippingToolをアンインストール

　②コマンドプロンプトを右クリックし、「管理者として実行」

　➂コマンドプロンプト内で　「sfc /scannow」を実行

　　（これは、壊れたレジストリを修復するコマンドです）

　④SnippingToolを再インストール

　

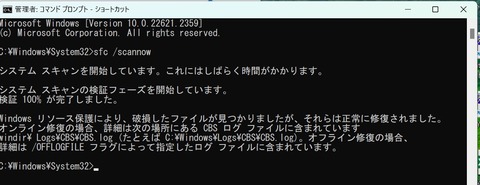

　下記は、「sfc /scannow」実行の様子で「SnippingTool」を使ってJPEGで保存した画像です。

　

　◆参考にしたサイト

　【完全ガイド】Windowsで壊れたレジストリを修正する方法（5つの迅速な方法）
　

以上

ブログトップへ

◆やっと「JK1VCK」の免許がおりてIC-705でWSJT-X 2.6.1を使いFT8を始めようと
　した所、「サウンド入力エラー」が発生して送信状態でフリーズしてしまいました。

　色々と悩んだ末、マイク、スピーカーのレベルを下げた所うまくいきました。

　

１．エラー画面

　

２．サウンド設定画面

　◆出力、入力共にボリュームが「90」位だったのを「16」に設定

　

◆追記　2023/09/23
　7MHzアンテナの同軸ケーブルを替えた所、SWRが悪くなったら再度入力エラーが
　発生し始めました。
　SWRを下げれば良いのですが、その前にIC-705とPCを繋いでいるUSBケーブルを
　交換してみましたらエラーが無くなりました。

◆追記　2023/09/24
　7MHzのアンテナ調整をして、SWRを下げたのですが、その後また入力エラーが発生。
　今は、オーディオレベルを入力、出力共に100にしたらエラーが無くなりました。
　もう何が何だか分からなくなって来ました。根本的な解決方法が分かりません。

◆追記　2023/09/24
　再度入力エラーが発生。（送信制御エラー）
　ネットで色々調べてみるとIC-705で同様なエラーで悩んでおられる様子ですね。
　私だけでは、無いみたいですね。
　結論から言うと回り込みなどによるIC-705の不具合の発生が濃厚のように思われます。
　下記サイトでもそのように結論づけされているようでした。
　IC−705の回り込み対策について
　FT8での回り込み対策
　デジタルモード（FT8）での回り込み対策について

　＊今日やった事
　①USBケーブルにパッチンコアの取り付け
　②アンテナ線のルート変更
　とりあえず上記に2点で7M,28Mで今日の所は、エラーが無くなりました。
　今までやった事は、気まぐれでしかなかったのでしょうか。

以上

ブログトップへ

◆ヤフオクで「MX-62M」を入手し使ってみました。

　IC-705でリレー式のアンテナ切替器でHF帯とV/UHF帯を切替えていましたが

　430M帯で切替器を通すとSWRが3以上に悪くなるのが分かり直接接続していました。

　それでデユープレクサーとかアンテナ切替器を探していました。

　今回手に入れたのは、第一電波工業製 ダイヤモンド デュープレクサー MX-62M

　
　
　
　

１．仕様

　●外形寸法：W86×H25×D64ｍｍ

　●重量：360g

　●通過帯域:LPF:1.6〜56MHz/HPF:76〜470MHz

　（但し76〜120MHzは受信のみ)

　●通過電力:600W（PEP）

　●挿入損失:LPF:0.2dB以下/140〜470MHz:0.3dB以下

　●端子間アイソレーション:50dB以上

　●特性インピーダンス:50Ω

　●SWR:1.2以下

　●同軸ケーブル:5D-2VS（35cm）

２．SWR測定

　①430Mでの測定（下記アンテナにて）
　・144/430MHz帯デュアルバンド GPアンテナ(HYS-FB22UV)を入手

　●直結時

　

　●挿入後（SWRが悪くなりました）

　

　　

　②7Mでの測定（ダイポールアンテナ）

　●直結時

　

　●挿入後（どういうわけか少しだけSWRが良くなりました。）　

　　

３．MX-62M　取説
　


以上

ブログトップへ

◆ヤフオクで標記アンテナの未使用品が出ていたので落札しました。

　アマゾンの半額程度でした。
　設置状況を記録として残して置きます。

１．設置写真

　

２．内容品

　
　

３．ケーブルは、アマゾンで購入(5D-FB 10m)

　

４．仕様は下記の通り

　周波数：144/430MHz

　全長      ：220CM（アンテナのみ）

　ラジアル長：約52CM　

　重量      ：約1.2kg　

　利得      ：5.5dBi（144MHz）8.5dBi（430MHz）

　接栓      ：M-J　

　耐入力    ：200W　

　VSWR      ：1.5以下　

　空中線型式：単一型　

　インピーダンス    ：50Ω　

　適合マスト径（mm）：φ30〜φ62

５．NanoVNAによるSWR測定

　①144MHz

　

　②433MHz（440MHzに同調しているみたい）

　

　

６．IC-705でのSWR測定

　①GP+10mの5D-FBケーブル時（SWRが悪い）
　＊SWRが悪いので下げるために色々やってみましたが最終的に元に戻しました。

　1.現在ラジアルが52cm3本だったのを17cm3本を追加しましたが変化なし

　2.ネットでアンテナ本体とポールを絶縁すると良いような事を見ましたのでやってみましたが
　　変化なし

　3.アンテナ高を1m下げてみました所若干下がる所もありましたが、感度が悪くなったので元に
　　戻しました。

　4.給電点近くの同軸にパッチンコアを2個付けてみましたけど変化なし

　

　

　②上記SWRが悪いので705側に50cmの変換ケーブルを繋いだ所

　　SWRが下がりました。これで良しとしました。
　1.変換ケーブル

　

　2.SWR試験時
　

　3.10W出力時のSWR
　

以上

ブログトップへ

◆アマチュア無線局の開局申請から、免許状が届くまで記録です。

　

　◆開局の申請は、電波利用 電子申請・届出システム Liteを使って行いました。

　以下、申請から免許状が届くまでの流れです。
　

2023/08/11(金) 電波利用 電子申請・届け出システムLiteのアカウントID申請

2023/08/17(木) 郵送にてユーザID通知書が到着
　

2023/08/17(木) 無線局開設申請事前チェック依頼

2023/08/17(木) 無線局開設申請事前チェック依頼完了メール着

2023/08/17(木) 無線局開設申請　提出

2023/08/17(木) 無線局開設申請　取下げ願い  （FT8も同時にと思い）

　　　　　　　このおかげで１週間無駄な時間となりました。

2023/08/17(木) 無線局開設申請　備考欄のPC接続の記載して提出

2023/08/17(木) 無線局開設申請　申請・届出　到達のお知らせメール着

2023/08/23(水) 無線局開設申請　申請・届出　補正依頼のお知らせメール着

********************************************************************************

　　　　　不備理由

　　　　　ご提出いただきました開局申請の審査中に、以下の事項を確認したため、

　　　　　大変恐縮ですが申請をお戻しさせていただきました。

　　　　　修正の上、再度のお手続きをお願いいたします。

　　　　　

　　　　　開局と同時にPCを接続する場合は、送信機の技適が外れる扱いとなるため、

　　　　　保証機関による保証が必要となります。

　　　　　一方で免許を受けていただいた後にPCを接続する場合は届出となりますので、

　　　　　保証は不要となります。

　　　　　

　　　　　開局と同時にPCを接続するのであれば、保証を受けられた後、保証書を添付

　　　　　の上電子申請を行っていただきますようお願いいたします。

　　　　　

　　　　　保証不要のお手続きをご希望の場合は、開局時はPC接続を行わない形で

*********************************************************************************

2023/08/23(水) 無線局開設申請　備考欄のPC接続の記載は削除して、「補正」申請

2023/08/23(水) 無線局開設申請　申請・届出　到達のお知らせ

2023/08/31(木) 申請手数料　電子納付手続のお知らせメール着

2023/08/31(木) 手数料2900円を楽天銀行より電子納付完了

2023/09/01(金) 無線局開設再申請　Lite上審査終了

2023/09/04(月) 無線局開設再申請　申請　審査終了のお知らせメール着

2023/09/05(火) 免許状受け取る●「送料受取人払いによる受取」を選択しました。

　

　アマチュア無線家のみなさん。これからよろしくお願いします

　9/6届出し、9/22に審査終了となりました。

　しかし9/25に法改正で必要なくなったので、9/26 関東総合通信局
　電子申請関連（アマチュア局）担当に電話して確認しました。

　免許状としては、備考欄にPCなんたらの記載はなく左下の印刷日が変わるだけという事でした。

　よって返信用封筒は、送らず何にもしないことになりました。

ブログトップへ

◆先日ATU-100-0Aの完成品を購入して色々遊んでみました。

　その際、開発環境などが構築できたため今度はキットを購入し

　組み上げてみました。

　ソースレベルでの開発も出来そうなので弄りがいが有りそうです。

　

１．キット内容

　①箱の中身

　
　

　②部品別写真

　

　➂部品リスト

　

　④回路図

　

２．仮組み立て＆試験

　①まず電源関連の部品(ダイオード、三端子レギュレータ、電解コンデンサ)を

　　半田付けし動くことを確認しました。

　②起動時OLED画面(Ver 3.2)

　

　➂起動後のOLED画面

　
　

　④pickit 3での開発準備

　

　⑤pickit 3でのソースコードのコンパイル＆書き込み

　

　⑥ソースコードを編集しバージョンを(Ver3.2N)としてみた

　　ちゃんとコンパイル及び書き込みが出来ていた。
　◆コンパイル及びHEXファイルの書き込み手順等は、下記ブログ内記事を
　　参照して下さい。

　・ATU-100のソースファイルをMPLAB X IDE 6.15でコンパイルする手順
　・ATU-100 へ MPLAB IPE v6.15 で HEXファイル の 書き込み手順
　・ATU-100 オートアンテナチューナー EEPROMのアドレスと値の意味

　
　

３．組み立て

　①組み立て前の基板裏面

　

　②スイッチ取り出し等(B2,B3,A6,A7)のランドの拡大

　

　
　➂リレーの取り付け
　（先人のアドバイスでコイルを付ける前にリレーを付けた方が良いとの事）

　

　

　④コイルの作成

　　1.コイルの巻き回数等

　
　

　　2.コイル作成後

　

　⑤コイルの取り付け後の動作試験

　
　

４．ケースへの組み込み

　◆ケースは、100均の透明アクリルケースを使いました。

　　押し釦SW(TUNE,AUTO,BYPS)と電源ＳＷを付けました。

　①組み込み後の起動画面

　

　②上面写真

　

　➂前面写真（テプラで印刷してみました）

　

　④後面写真

　

　

以上

　
