2023年04月29日

・初代 iPad Air A1475 バッテリー＆フロントパネル交換

◆初代 iPad Airがバッテリー不良により文鎮化したので放置していましたが

　ヤフオクで新品バッテリーが2160円で出ていたので落札し交換してみました。

　交換方法は、YouTubeで「ipad air バッテリー交換」で検索し、参考にしました。

　がしかし、フロントパネルを剥がすとき力を入れ過ぎてガラスにヒビが入り

　失敗しました。
　ヒートガンでの温めが足りなかったのでしょうか。
　注意深く慎重にフロントパネルを剥がさないといけなかったです。

　でも、一応、バッテリーを交換して電源入れたら画面は復活しました。

１．交換前の本体とバッテリー

２．交換後のひび割れフロントパネルと本体

　◆フロントパネル破損もバッテリー交換は成功で、起動しました。

　　タッチパネルは、かろうじて使える場所も有りました。

３．フロントパネルをヤフオクで探したら2100円で有ったので落札しました。

　◆２０２３／４／２７　フロントパネル到着
　　気分を変えて黒から白ベゼルにしました。

　①新旧パネル
　

　②本体と新パネル
　

　➂パネル交換後の起動画面
　　◆接着用クリップは、
　　　ダイソーで赤いのは２個110円、オレンジのは1個110円でした。
　

　④フロントパネル接着中
　

４．これでやっと文鎮化したiPadAirを復活出来ました。

以上

ブログトップへ

2023年04月23日

・IODATA 高精度 CO2センサー「UD-CO2S」を使ってみた

◆IODATA 二酸化炭素センサー「UD-CO2S」を入手したので

　使ってみました。

　このセンサーは、単独で使うのと並行してWindowsパソコンに

　USB-シリアル経由で接続し、専用ソフトで表示出来ます。

　下記より、取説や「CO2換気モニター」のソフトウェアを

　ダウンロードできます。

　高精度 CO2センサー「UD-CO2S」

１．「UD-CO2S」の本体と同梱物

２．「CO2換気モニター」の表示画面

　①ノーマルモード

　②ダークモード

　➂ウイジェットモード

３．シリアルモード

　①TeraTeamにて

　・ボーレート　　　115200bps

　・データ　　　　　8bit

　・パリティ　　　　none

　・ストップビット　1bit

　・フロー制御　　　none

　で接続し、キーボートにて「STA \r\n」を送ることによって

　CO2=587,HUM=32.8,TMP=27.5　のデータを約2秒毎に

　受信出来ます。

４．今後シリアルデータをESP32で受信し、「Ambient」に適当に

　送ろうと思っています。

以上

ブログトップへ

2023年04月21日

・二酸化炭素濃度測定器「キレイさん」を購入してみた

◆ネットサーフィンしていたら格安の二酸化炭素濃度測定器が

　見つかったので、試しに購入してみました。(下記URL)
　【特価】CO2濃度測定器「キレイさん」

　予備二個付きで1780円＋送料600円で一個換算で793円

　＊４／１７現在は、予備一個になりました。

１．外観

　①三個の外箱

　②裏、側面

　➂取説

２．起動画面

３．二酸化炭素濃度センサーの種類（chatGPTの回答）

　①二酸化炭素濃度測定器の「TVOC」方式とは

　◆TVOCは、Total Volatile Organic Compounds（揮発性有機化合物総量）の略称であり、

　二酸化炭素濃度測定器の一種であるTVOCセンサーを用いた方式です。

　TVOCセンサーは、室内や建物内に存在する揮発性有機化合物（VOC）の濃度を検出する

　ことができます。VOCは、家具や建材、清掃剤、タバコなどの燃焼物、人間の呼吸など

　から放出される有害物質であり、健康被害の原因となることがあります。

　TVOC方式では、TVOCセンサーが検出した揮発性有機化合物の濃度を基に、室内の空気質

　を判断します。一般的に、TVOCの濃度が高いほど室内の空気質が悪いとされています。

　また、TVOCセンサーは二酸化炭素濃度測定器としても機能するため、一般的なCO2セン

　サーと同様に、二酸化炭素濃度の監視にも使用されます。

　②非分散型赤外線測定方式（NDIR）とは

　◆非分散型赤外線測定方式（NDIR）は、特定の分子が吸収する赤外線の波長を利用して、

　その分子の存在量を測定する方法です。この技術は、環境モニタリング、産業プロセ

　ス制御、医療機器、自動車用排ガス分析など、さまざまな分野で使用されています。

　NDIR方式は、赤外線光源、サンプルセル、フィルター、検出器、信号処理回路から構成

　されます。試料はセルに導かれ、赤外線光源から発せられた波長が特定の分子に吸収さ

　れ、減衰します。この減衰した光が検出器に到達し、信号処理回路で信号を処理するこ

　とにより、その分子の存在量が測定されます。

　NDIR方式は、高精度で信頼性が高く、測定範囲が広いことが特徴です。しかし、測定対

　象に応じてフィルターや検出器を変更する必要があるため、セットアップには専門知識

　が必要です。

４．この製品は、「TVOC」方式だと判明しました。

ブログトップへ

2023年04月18日

・Raspberry Pi 4 Bのディスプレイ解像度を設定するには

◆Raspberry Pi 4 Bを入手したのでモバイル4Kディスプレイに表示したら文字が小さくて

　見づらかったので解像度の設定を見直してみました。

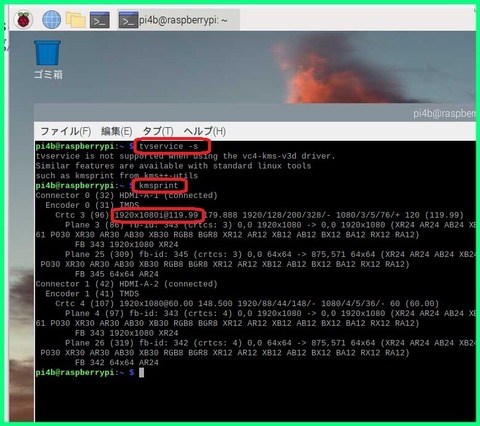

１．現在の解像度の設定を確認するには

　①コンソールを起動し、下記のコマンドを実行します。

　　$ tvservice -s

　②Raspberry Pi 4 Bでは、エラーが出ましたので次のコマンドを実行します。

　　$ kmsprint

　めでたく現在の設定値が表示されました。

　＊（すでに解像度を変更した後ですが）

２．解像度を設定するには

　　$ sudo nano /boot/config.txt

　いろいろ書かれていますが、下記の3行を編集します。

　#hdmi_ignore_hotplug=1

　#hdmi_group=1

　#hdmi_mode=1　　　　

◆コメントをとりhdmi_modeを5に変更　　

　hdmi_ignore_hotplug=1

　hdmi_group=1

　hdmi_mode=5　　　　

　設定の内容は、下記のサイトに詳しく出でいます。

　Video mode options

　下記は、抜粋

　hdmi_ignore_hotplug Pretends HDMI hotplug signal・・・・・

　hdmi_ignore_hotplug=1

　hdmi_group defines the HDMI type

　hdmi_group=1 #1=CEA 2=DMT

　hdmi_mode defines screen resolution in CEA or DMT format

　These values are valid if hdmi_group=1 (CEA)

　hdmi_mode=1 VGA

　hdmi_mode=2 480p 60 Hz

　hdmi_mode=3 480p 60 Hz H

　hdmi_mode=4 720p 60 Hz

　hdmi_mode=5 1080i 60 Hz

　hdmi_mode=6 480i 60 Hz

以上

ブログトップへ

2023年04月01日

・電子工作に参考になるサイト集

◆◆下記サイトには、無断でリンクしていますので◆◆自己責任で閲覧して下さい

　　　・macsbug
　　　・Lang-ship
　　　　*画像データ変換
　　　・マーティーの工房日誌
　　　・mgo-tec電子工作
　　　・ボクにもわかる電子工作
　　　・がた老AVR研究所
　　　・獣医さんの電子工作とパソコン研究室・リンク集
　　　・M5Stackを使ってみる
　　　・あるしーど「M5Stamp C3 Mateほか」
　　　・ロジカラブログ「M5StampS3ほか」
　　　・M5Stackを使ってみる
