2023年03月31日

・「POE」にて「BB-HCM581」へ電源供給してみた

◆先般「BB-HCM581」を入手したので、このネットワークカメラに「POE」にて

　電源供給してみました。

◆直流給電システム「PoE」（Power over Ethernet）とは、イーサネット（Ethernet）の配線で

　利用されるUTPケーブルを通じて、電力供給側のイーサネットスイッチあるいはHUB
　（スイッチングHUB）から、電力受電側の端末に直流電力を供給する技術のことです。　

　今回、「POE」対応ハブに「Panasonic PN21089K」を入手しました。

１．「Panasonic PN21089K」の取説と主な仕様

　①取説

　　Switch-S8PWR(PN21089K) 取扱説明書

　②主な仕様

２．「POE」IEEE 802.3af規格のAlternative B方式のピンアサイン

　①詳しくは、下記を参照

　　PoEにおけるデータ送信と電力供給の具体的な仕組み

　②Alternative B方式のピンアサイン（上記より抜粋）

３．ネットワークカメラについては、下記ブログ内記事を参照して下さい。

　　・BB-HCM581 BB-HCM331 ネットワークカメラを使ってみた

以上

ブログトップへ

2023年03月21日

・ESP32 で赤外線リモコン解読器を作ってみた(その２)

◆以前作ったリモコン解読器は、NECフォーマットのみだったので今回は

　それ以外のフォーマットにも対応したものです。

　ハードは、前のままでスケッチだけ書き換えています。

　なので、配線図等は下記ブログ内参照して下さい。

　・ESP32 IR Decoder (赤外線リモコン解読器) を作ってみた

１．各社リモコンデータを詳しく知るためには下記サイトが参考になります。

　①赤外線リモコンの信号定義データの合成

　②iRemo2 リモコン・データベース

２．以前の記事に追加のライブラリをインストールし、スケッチを作成します。

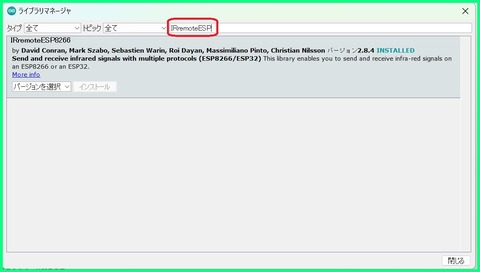

　①「ライブラリマネージャ」で、「IRremoteESP」と検索し、インストールします。

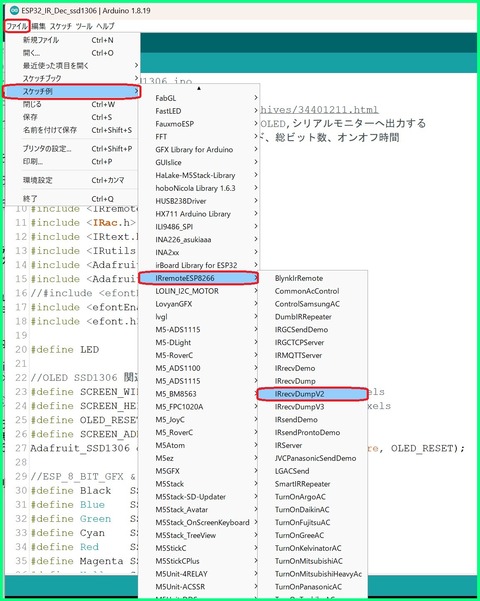

　②インストールが終われば、上部の「ファイル>スケッチ例」にIRremoteESP8266が
　　追加されます。

　　このスケッチ例「IRrecvDumpV2」を編集してコンパイルし、シリアルモニタで
　　確認することが出来ます。

　➂下記は、ライブラリ内のスケッチ例「IRrecvDumpV2」を参考にして作成された記事です。

　　【先人に感謝です。】

　　(Arduino)ESP32モジュールを用いた赤外線リモコン受信プログラム

　④今回のスケッチは、➂の先人のシリアルモニタに加えOLED SSD1306の表示を追加した
　　ものです。

　　（保障無しの自己責任で）　　ESP32_IR_Dec_ssd1306.ino

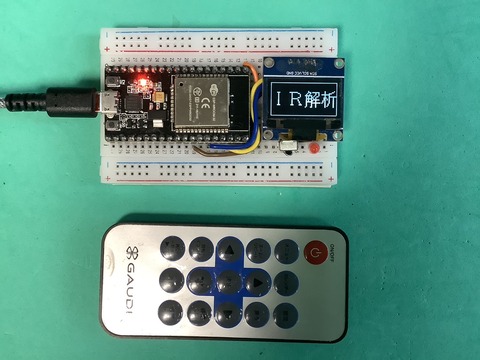

３．実行例

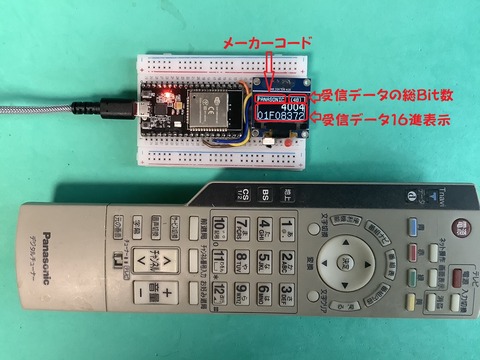

　①デジタルチューナー例

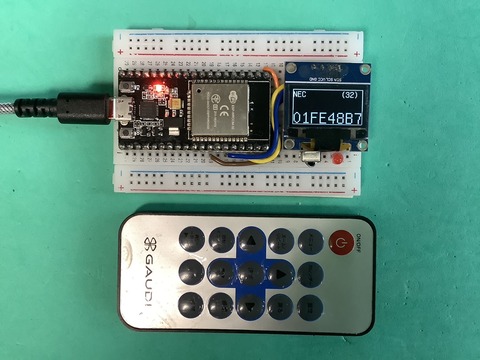

　②汎用リモコン例

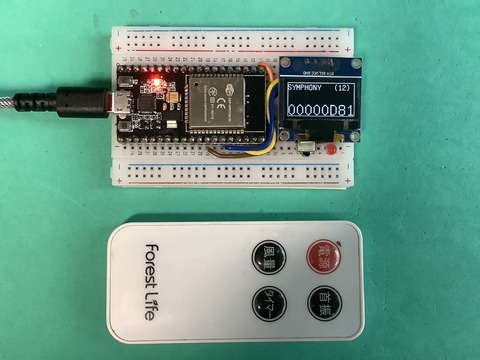

　➂扇風機例

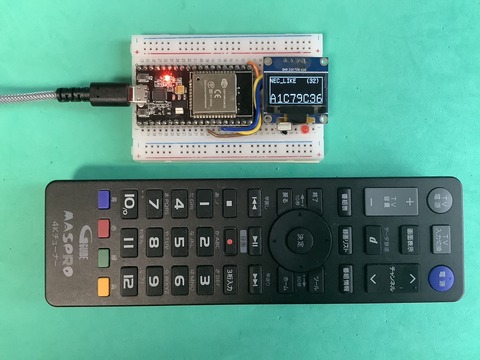

　④4Kチューナー例

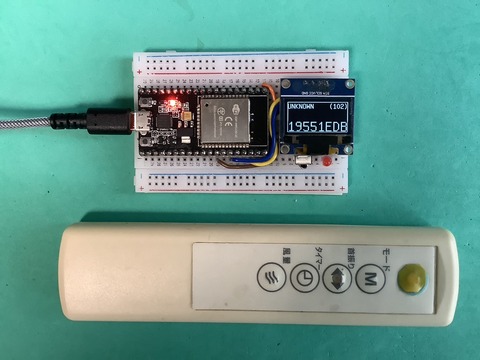

　⑤扇風機メーカー不明

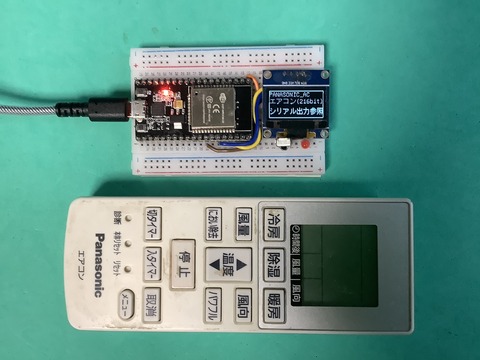

　⑥エアコンリモコン例（受信データが長すぎるためOLEDには表示できない）

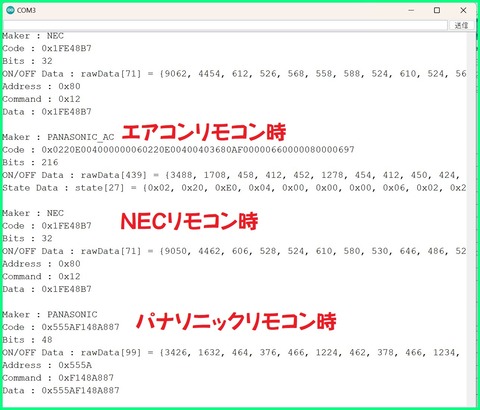

　⑦シリアルモニタ出力例

以上で色々なリモコンコードを解読できました。

ブログトップへ

2023年03月18日

・BB-HCM581 BB-HCM331 ネットワークカメラを使ってみた

◆中古のBB-HCM581/BB-HCM331を入手したので動作するか試験してみました。

１．外観及び工場出荷状態に戻すための「CLEARSETTING」釦

　①外観

　②BB-HCM581のCLEARSETTING」釦

　➂BB-HCM331の場合

　　1.SDカードカバーを外す

　　2.CLEARSETTING」釦

２．BB-HCM581/BB-HCM331の初期化方法

　①電源が入っている状態で、CLEAR SETTINGボタンを約1秒押し続けます。

　（先の細長い棒状のもので、ゆっくりと押してください。）

　②インジケーターがオレンジに点滅後、数秒間消灯します。

　➂設定内容が工場出荷値に戻り、完了まで約1分かかります。

　④インジケーターが緑点灯状態になるまで、またはパン／チルトの

　　初期動作が完了するまで電源を切らないでください。

　⑤カメラのすべての設定値（ID、パスワード、IPアドレス、

　サブネットマスクを含む）を、工場出荷値に戻ります。

　⑥又ネットワークの設定は「自動設定」になります。

３．工場出荷値に戻したあとは、カメラを設定しなおします。　

　①ネットワークのIPアドレスが、自動設定となり、ローカルアドレスの
　「xxx.xxx.xxxx.253」に設定されます。私の場合は「192.168.1.253」
　ブラウザで「192.168.1.253」にアクセスすると、下記画面が表示されますので
　ユーザー名とパスワードを設定し。保存をクリックします。
　

　②保存したら、下記ログイン画面になりますので、先ほど設定したユーザー名と
　　パスワードを入力し「ログイン」をクリックします。　
　

　➂すると下記設定完了の画面になります。
　　ここで、「シンプル画面へ」をクリックします。
　　＊家庭内使用URLをクリックするとカメラのトップ画面へ飛びます。
　

　④下記は、シングル画面を表示しています。
　　左側のコントローラーでパンやチルトなどカメラを制御出来ます。
　　また、上段のタブで色々な設定や確認が出来ます。
　

今日はここまで、続きは、またあとで

ブログトップへ

2023年03月09日

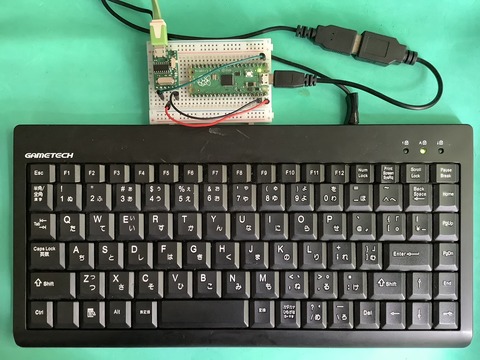

・Raspberry Pi Pico で日本語キーボードのCapsLock LEDを制御してみた

◆以前pico-sdkのサンプルプログラムをビルドして簡単にUSBホスト機能を

　実現出来、USB　USキーボードを繋ぐことが出来ました。

　今回は、その延長で日本語キーボードに対応してみました。

　また、キーボードのCapsLock,NumLock,ScrLockのLEDを点灯制御してみました。

　たまたま、試験した日本語キーボードは、LED制御出来ましたが、他の日本語キーボードでは

　点灯しませんでした。なので調査中です。

　このプログラムは、日本語キーボードから入力し、アスキー文字に変換しシリアル出力

　するものです。ESP32等のマイコンへの変換ボードとして簡単に使えると思っています。

１．まず、「hid_app.c」を編集します。

　①日本語キーボードに対応する為に、KEYCODEからASCIIへの変換テーブルを

　　ＵＳキーボードの変換テーブルを追加編集し、「HID_KEYCODE_TO_ASCII_JP」を

　　作成します。

　　キーコード毎のノーマル時アスキーコード、シフト時のアスキーコードと

　　なっています。

　　◆下記は、40行付近からの抜粋です。

#define HID_KEYCODE_TO_ASCII_JP \

{0 , 0 }, /* 0x00 */ \

{0 , 0 }, /* 0x01 */ \

{0 , 0 }, /* 0x02 */ \

{0 , 0 }, /* 0x03 */ \

{'a' , 'A' }, /* 0x04 */ \

---

　{'z' , 'Z' }, /* 0x1d */ \

{'1' , '!' }, /* 0x1e */ \

{'2' , '"' }, /* 0x1f */ \

{'3' , '#' }, /* 0x20 */ \

{'4' , '$' }, /* 0x21 */ \

{'5' , '%' }, /* 0x22 */ \

{'6' , '&' }, /* 0x23 */ \

{'7' , '\'' }, /* 0x24 */ \

{'8' , '(' }, /* 0x25 */ \

{'9' , ')' }, /* 0x26 */ \

{'0' , ' ' }, /* 0x27 */ \

{'\r' , '\r' }, /* 0x28 ENTER */ \

{'\x1b', '\x1b' }, /* 0x29 ESCAPE */ \

{'\b' , '\b' }, /* 0x2a BACKSPACE */ \

{'\t' , '\t' }, /* 0x2b TAB */ \

{' ' , ' ' }, /* 0x2c SPACE */ \

{'-' , '=' }, /* 0x2d MINUS */ \

{'^' , '~' }, /* 0x2e EQUAL */ \

{'@' , '`' }, /* 0x2f BRACKET_LEFT */ \

{'[' , '{' }, /* 0x30 BRACKET_RIGHT */ \

{' ' , ' ' }, /* 0x31 BACKSLASH */ \

{']' , '}' }, /* 0x32 EUROPE_1 */ \

{';' , '+' }, /* 0x33 SEMICOLON */ \

{':' , '*' }, /* 0x34 APOSTROPHE */ \

---

　②CapsLockなどのLED制御する為のプログラムを追加します。

　　CapsLockにいては、Pico内蔵のLEDも同時に制御し、さらに

　　CapsLock状態ではASCIIコードも変換しています。

　　今回、カーソル移動キー等は、処理していませんが、ここに

　　追加で記載すれば簡単に制御できると思っています。

◆下記は、339行付近からの抜粋です。

　339 //***** 2023/03/07 キーボードLED制御追加

　340 uint8_t kc = report->keycode[i];

if ((0x04 <= kc)&&(kc <=0x1d)&&(CapsLock_led_state==true)) {

ch = keycode2ascii[kc][1];

}

printf("[kc=%02x %d %02x]",kc,is_shift, ch);

send=false;

if (kc== 0x53) { //NumLock

send=true;

rep[0] ^=1; // toggle

} else if (kc==0x47){ //ScrLock

send=true;

rep[0] ^=4; // toggle

} else if ((kc==0x39)&(is_shift==1)) { //CapsLock

send=true;

rep[0] ^=2;

if(rep[0]&2) CapsLock_led_state=true; else CapsLock_led_state=false;// toggle

board_led_write(CapsLock_led_state);

}

if (send) {tuh_hid_set_report(device_info.dev_addr, device_info.instance,

　 device_info.report_id, HID_REPORT_TYPE_OUTPUT, &rep, 1);}

//*****

　➂下記は「hid_app.c」の内容です。

　　（保障無しの自己責任で）　　hid_app.c

２．次は、下記ブログ内記事を参考に、ビルドして書き込みします。

　　・Pico RP2040-Zero に USBキーボード/マウスを繋いでみた

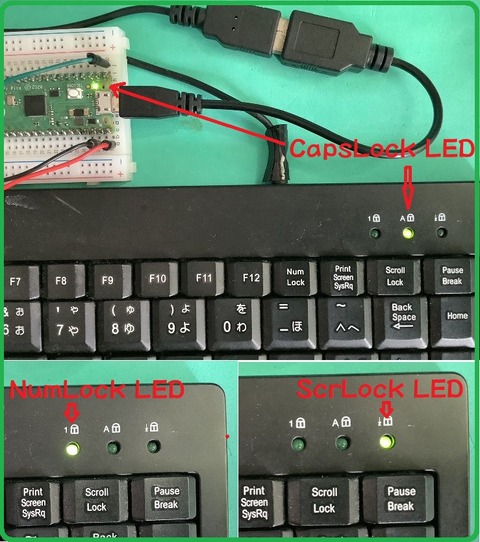

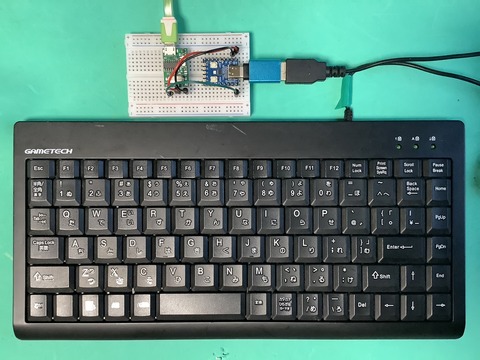

３．実際の日本語キーボードの各Lockキーを押した時のLEDの点灯状態

以上

ブログトップへ

2023年03月03日

・Pico RP2040-Zero に USBキーボード/マウスを繋いでみた

◆pico-sdkのサンプルプログラムをビルドすること簡単にUSBホスト機能を

　実現出来、USBキーボードを繋ぐことが出来ました。

１．RP2040-Zeroの諸元

　①回路図
　

　②ピンアサイン

　➂wiki/RP2040-Zero

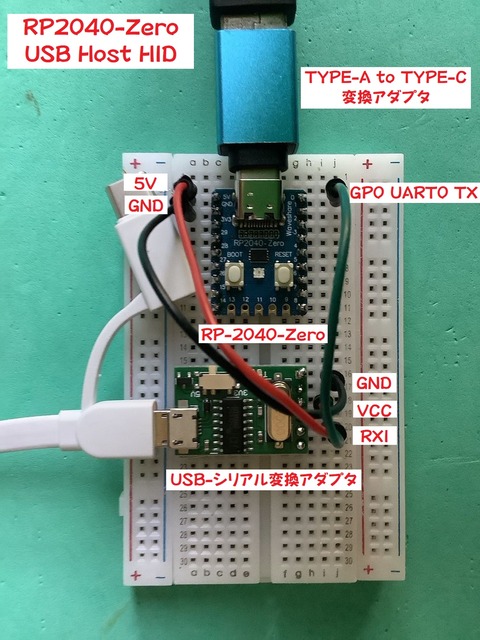

２．試験用に下図のように配線します。

　①RP2040-ZeroのUSBコネクタは、プログラムを書き込んだ後は、USBキーボートを

　接続します。

　②USB-シリアル変換アダプタをPCに接続します。

３．ビルド

　①下記ブログ内記事を参考に「pico-sdk」をインストールしサンプルプログラムを

　ビルドします。

　・Raspberry Pi Pico C/C++ Windows開発環境の構築その１（コマンドライン編）

　②サンプルプログラムの中の

　「pico-examples\build\usb\host\host_cdc_msc_hid\host_cdc_msc_hid.uf2」を

　　RP2040-Zeroに保存します。

４．実行結果

　接続図のように配線し、「Tera Term」で確認しました。

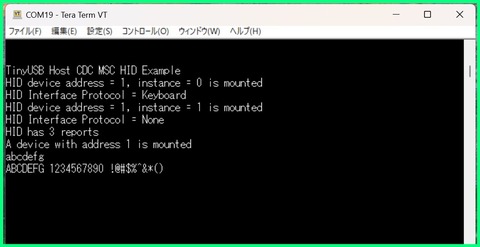

　①キーボートのみの時

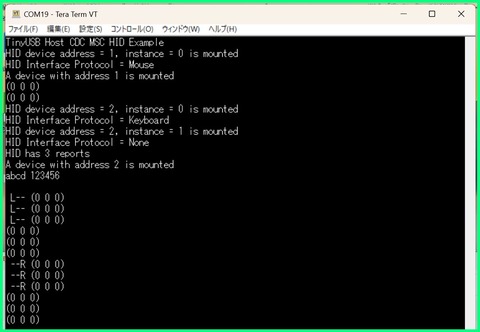

　②HUBを繋ぎキーボートとマウスを繋いだ時
　

以上　簡単にUSBキーボードとマウスを繋ぐことが出来ました。

ブログトップへ

2023年03月01日

・Micro Python (Thonny) で RP2040-Zero を「Lチカ」させてみた

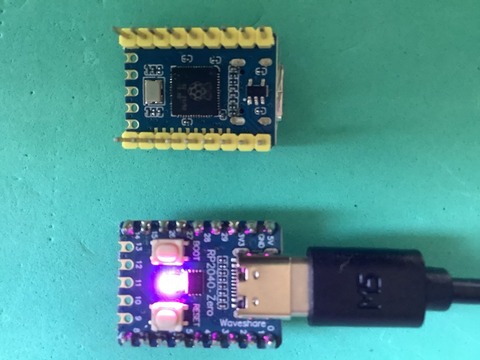

◆RP2040-Zero[Waveshare]を入手したのでMicro Python (Thonny)で

「Lチカ」をやってみました。

　RP2040-Zeroは、Raspberry Pi picoと同様に開発できる切手サイズの

　モジュールです。

１．RP2040-Zeroの諸元

　①回路図

　②ピンアサイン

　➂wiki/RP2040-Zero

２．RP2040-ZeroをMicro Python で使えるようにする。

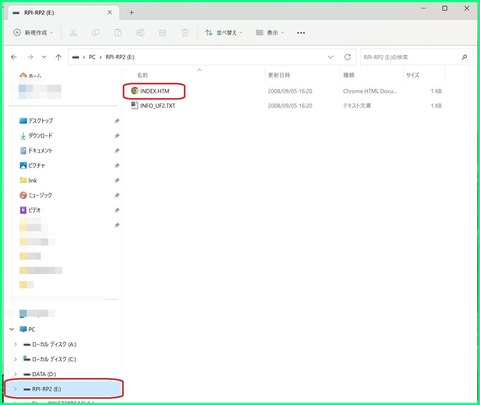

　①最初にRP2040-ZeroをPCに接続、起動すると「RPI-RP2」のドライブが現れます。

　又は「BOOT」釦を押しながら「RESET釦を」押します。

　次にRPI-RP2のフォルダの中の「INDEX.HTM」をクリックします。

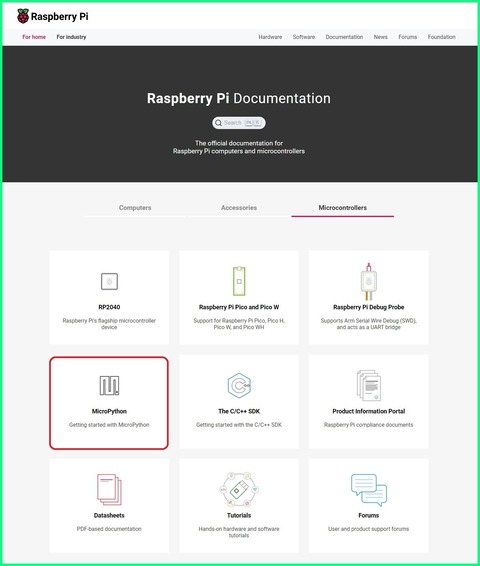

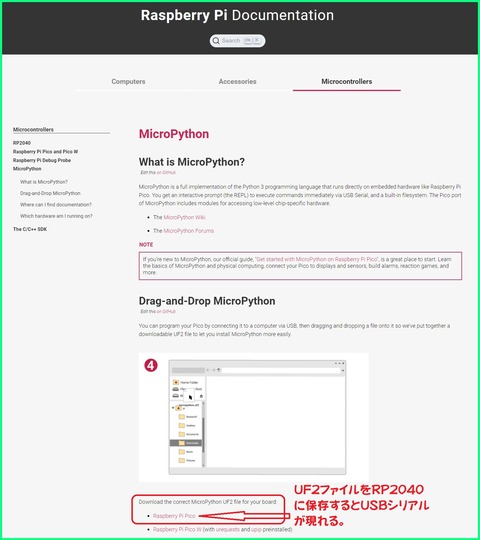

　②すると「Raspberry Pi」のサイトが開きますので
　　その中の「MicroPython」をクリックします。

　➂下の方に「Download ...UF2 file ...」

　 ->「Raspberry Pi Pico」を選択し、先ほどのドライブに

　保存します。

３．Micro Pythonを簡単に使用するには、Thonny ツールを使用します。

　①下記よりThonny ツールをダウンロードします。

　Thonny ツール

　②ダウンロードした「thonny-4.0.2.exe」をダブルクリックしインストールします。

４．下記「RP2040-Zero」デモ用のソースをダウンロードし、解凍します。

　　RP2040-Zero.zip

５．インストールした「thonny」を実行します。

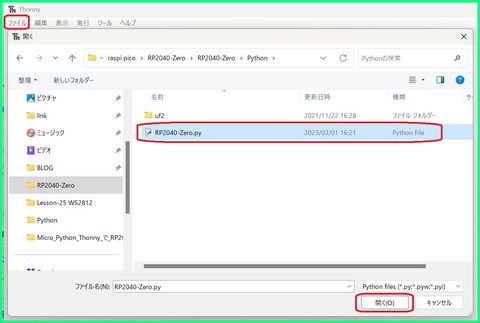

　①先ほどダウンロード解凍したデモ用の「Lチカ」を
　「ファイル」「ファイルを開く」「このコンピュータ」から開きます。

　 "\\RP2040-Zero\\Python\\RP2040-Zero.py"

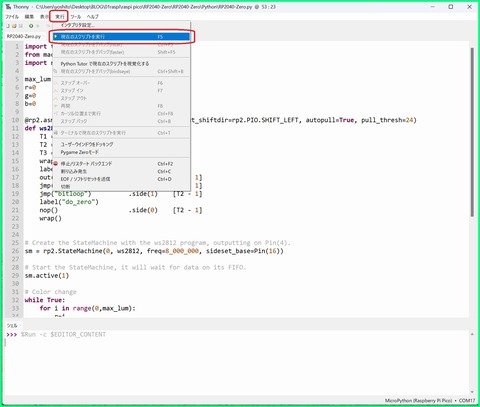

　②実行すると「Lチカ」が始まります。
　

以上
