１．分解手順

　①まずは、六角レンチで二本のビスを外します。

　②液晶側ケースは、簡単に外れます。

　➂本体と裏側ケースは接着剤で止めてあり慎重にこじ開けます。

　　この時、ブザーが裏側ケースに接着してあり細い線で

　　繋がっていますので、切らないよう慎重に開けます。
　（そう言いながら一本切れてしまいました。後で半田付けしました。）

　➂-2 裏ケースと本体は、ピンソケットにラベルがくっついていて中々外れなかった
　ので、前もってラベルを剥がしておくとスムースに外れると思われます。
　（下記黄色枠の部分）


　④何とかバッテリーが外せるまで分解出来ました。

　⑤バッテリーは、赤2本、黒1本で本体に半田付けされています。

　　2本は、簡単に取れそうですが、拡張端子に繋がっている方は

　　アプローチが難しそうです。

　⑥組むときは、下図、黄色線のように配線にしたいと思っています。


２．バッテリーの交換

　①使えそうなバッテリーを入手し、交換しようと思っています。

　　120mAh 3.7V 25mm x 14mm x 4.5mm (451425)

　②バッテリーを外して、充電モジュールに繋いで充電してみました。


　➂外す前は、0.4V位でしたが、


　④充電後3.84Vに復活しました。


　⑤なので再度組み上げて、バッテリーテストプログラムを書き込んでみました所
　　普通にバッテリーで動くようになりました。写真の上のM5StickC Plusです。
　　下のM5StickC Plusは、同じくバッテリー不良の物で、電源に繋いでも電圧が
　　出ていません。
　　◆バッテリーテストプログラムは、下記を参考に次の３行をM5StickC Plus用に
　　書き換えて使用しました。

　　◆修正箇所



　⑥同じ現象なので、今回は分解しないでそのまま拡張端子のBAT,GNDに
　　充電モジュールを繋いでみました所、見事復活しました。
　（本体が壊れるかも知れませんので覚悟のうえで実行しました。）


　⑦2台とも100%まで充電しバッテリーだけで動かしたところ10分から15分位
　　動作しました。
　　当然バッテリーは、へたっていますが、このまま使うことにしました。


　◆使えそうなバッテリーが入手出来たら交換しようと思っています。

ブログトップへ

◆ATtiny85 で QC2.0 / QC3.0 を制御して実験用可変電圧出力電源を

　作ってみました。

 以前ATmega328で、同様の事を作りましたが、今回8ピンのATtiny85で

 実現しました。

　

 ①入力3,出力3の6ピンを使うためATtiny85の全てのピンを使う必要があります。
　よってRESET(PB5)ピンも入力ピンとして使かいました。
　　ブログ内記事参照

 　　・ATtiny85 RESET(PB5)ピンを入力ピンとして使用するには



 ②QC2.0/3.0の仕様やライブラリなどは、先のブログ内記事を参照して下さい。

　　・ATMega328 で QC2.0 / QC3.0 トリガーモジュール を作ってみた。



２．ハードの製作

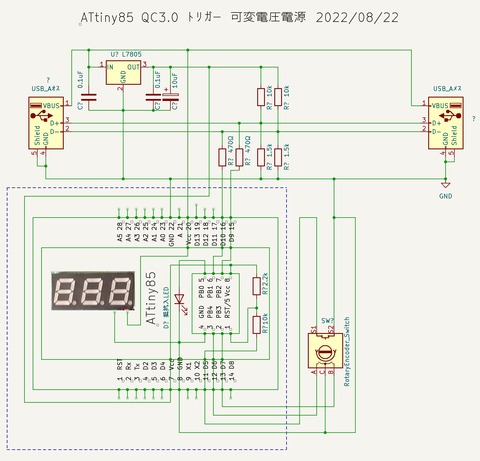

　①回路図を下記に示します。

　・元はATMega328のソケットを使い、その上にATtiny85を乗せる構造としています。

　・又、ATtiny85は、裏向きに配置し、表面はデジタル電圧計を取り付けました。

　・よって図面もATtiny85は、裏から見た図となっております。

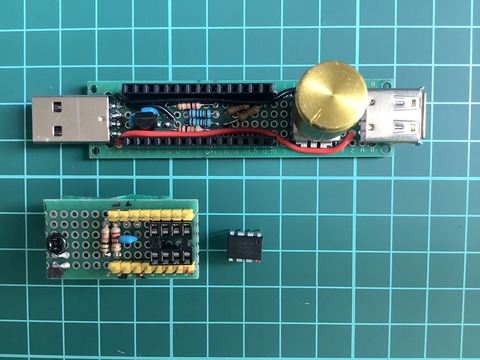

　②組み立て前の写真です。

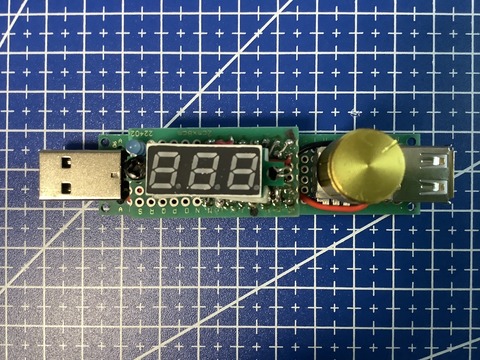

　➂組み立て後の写真です。

３．スケッチについて

　①ATmega328のソースをATtiny85用にピンアサインやRESETピンの

　　アナログ入力関連を修正しました。

　　（保障無しの自己責任で）　　QC3Control_enc85.ino

　②スケッチの書き込みには、下記ブログ内記事を参照して下さい。

　　・USBasp を使って「ATtiny85」etc にスケッチを書き込むには

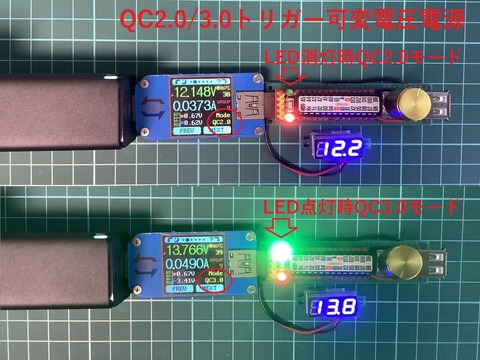

４．実際に動かしてみます。

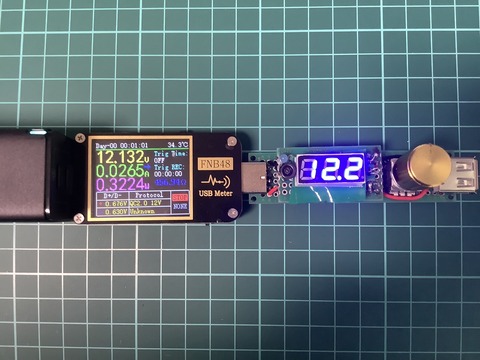

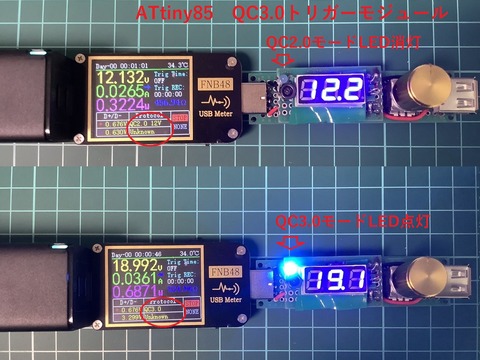

　①QC2.0による固定出力です。

　

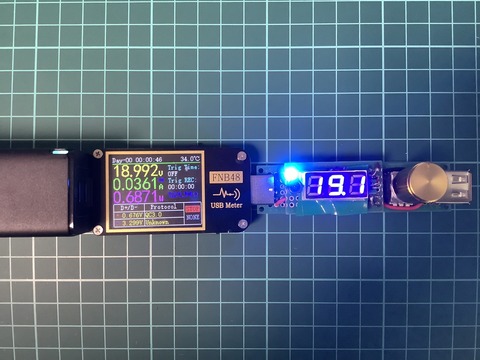

　②QC3.0による連続可変出力です。

　

以上

ブログトップへ

◆ATtiny85のRESET(PB5)ピンをヒューズを書き換えずに入力ピンとして使う

　簡単な方法が分かったので紹介します。

　最初、色々試していたのですが、なかなか思うようにいかず悩んでいました。

　まずは、RESETピンのアナログ入力を確認する為に、ソフトシリアルが使えるよう

　環境を整備しました。

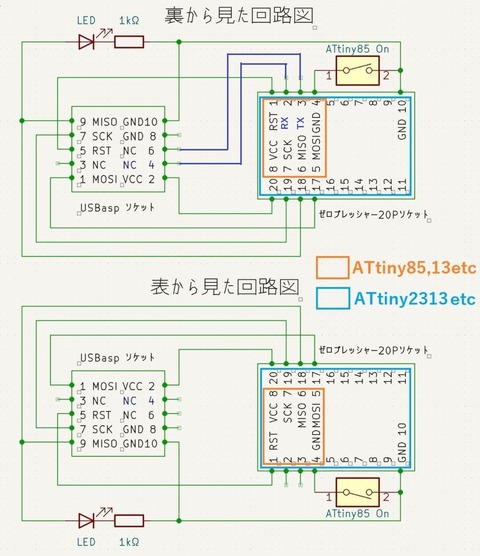

　スケッチの書き込みには、下記ブログ内記事を参照して下さい。

　　・USBasp を使って「ATtiny85」etc にスケッチを書き込むには

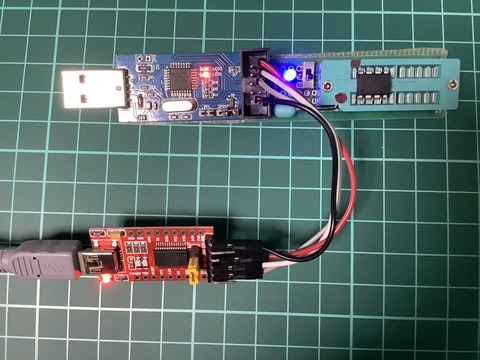

　この中でTX,RXの線を追加して、ソフトシリアルの試験が出来るように

　しました。(青い線を追加配線)

　TX,RXシリアルの先は、USBシリアル変換モジュールを繋いでいます。

　1.実験１（失敗例）

　①スケッチ１

#include <SoftwareSerial.h>

#define LED 1

#define asw 5 //RESET/PB5

SoftwareSerial mySerial(3,4);//RX,TX

void setup() {

  pinMode(LED,OUTPUT);

  mySerial.begin(115200);

  mySerial.println("Hello world");

  for(int i=0;i<5;i++) {

    digitalWrite(LED, HIGH);

    delay(200);

    digitalWrite(LED, LOW);

    delay(200);

  }

}

void loop() {

int ad=0;

  ad=analogRead(asw);

  mySerial.println(ad);

  digitalWrite(LED, HIGH);

  delay(200);

  digitalWrite(LED, LOW);

  delay(3000);



}

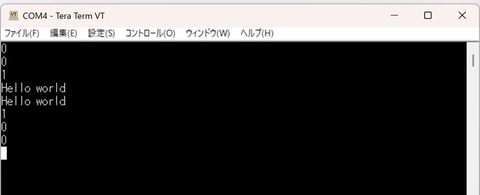

　②実行画面１

◆アナログ値ではなく0/1のデジタル値として入力されている。

２．実験２（成功例）　

　①スケッチ２

#include <SoftwareSerial.h>

#define LED 1

#define asw A0 //RESET/PB5

SoftwareSerial mySerial(3,4);//RX,TX

void setup() {

  pinMode(LED,OUTPUT);

  mySerial.begin(115200);

  mySerial.println("Hello world");

  for(int i=0;i<5;i++) {

    digitalWrite(LED, HIGH);

    delay(200);

    digitalWrite(LED, LOW);

    delay(200);

  }

}

void loop() {

int ad=0;

  ad=analogRead(asw);

  mySerial.println(ad);

  digitalWrite(LED, HIGH);

  delay(200);

  digitalWrite(LED, LOW);

  delay(3000);



}

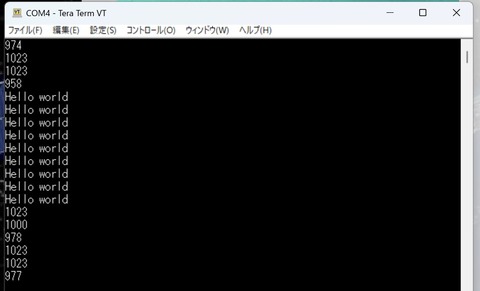

　②実行画面２

　

　◆ちゃんとアナログ値が表示されています。

　　スケッチ１と２でどこが違っているか比べて見て下さい。

　　悩んで悩んだ末、ピン指定方法が間違っていたのです。

　　アナログ入力には、アナログピン指定が必要なんですね。

　　#define asw A0 //RESET/PB5

　　後、リセットの機能も問題なしです。

３．アナログ値が入力できる事が分かったので、RESET(PB5)をデジタル入力の

　代わりにする方法です。

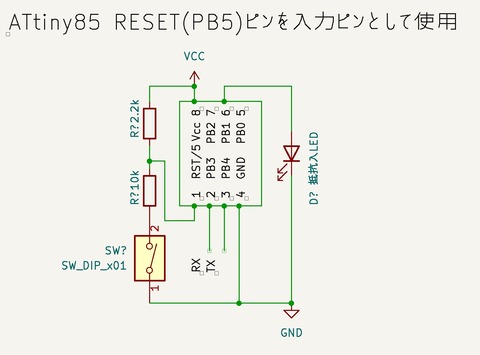

　①下記の抵抗分圧回路を作りRWSET(PB5)ピン１に入力します。

　

　②スケッチでデジタル判定をします。

　◆以下スケッチの抜粋です。

#define PIN_SW A0 //RESET PIN PB5

int a_sw;    //アナログSW 入力値

int asw_off; //アナログSW OFF電圧

int asw_on;  //アナログSW ON電圧

void setup(){

  asw_off=analogRead(PIN_SW);  //アナログSWのOFF電圧初期値読み込み

  asw_on=asw_off-(asw_off/10); //アナログSWのON電圧計算

**

**

**

}

void loop(){

  a_sw=analogRead(PIN_SW);

  if (a_sw < asw_on) { //アナログSWが押されているか

    delay(200);　

**

**

}

　この方法でRESET(PB5)ピンをヒューズを書き換えずに入力ピンとしても
　RESETピンとしても使えるようになりました。

　◆実際の使用例として、下記ブログ内記事を参照してみてください。
　　・ATtiny85 で QC2.0 / QC3.0 トリガーモジュール を作ってみた。

以上

ブログトップへ

ブログトップへ

◆ATMega328 で QC2.0 / QC3.0 をコントロールして
　トリガーモジュール（実験用可変電圧出力電源）を作ってみました。

　操作性を良くする為、スイッチ付きロータリーエンコーダを使いスムースに
　電圧の増減が出来るようにしました。
　なお、これを使うには、QC3.0対応の充電器又はモバイルバッテリーが
　必要です。
　充電器については、下記プロ区内参照
　・QC3.0 20V-3A PD対応 65W 急速充電器 を入手してみた

１．QC2.0/3.0の仕様をネットで検索してみました所、D+,D-にある電圧値を

　与えることにより簡単にコントロール出来ることが分かりました。

　設定したい電圧に応じて D+ D- に電圧をかける事により実現出来ます。

　

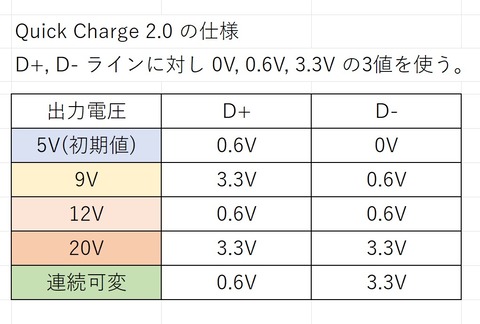

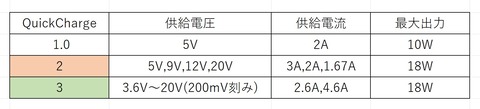

　①まずQC2.0/QC3.0の仕様などを下記に示します。

　②「D+,D-」の値による出力電圧値です。

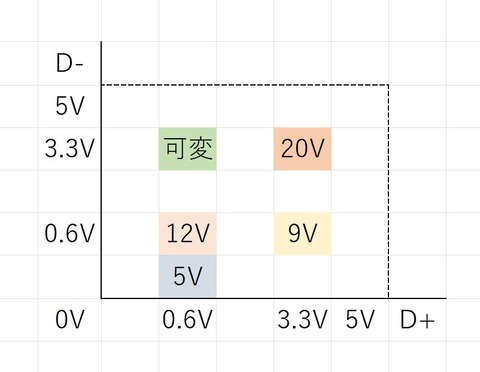

　➂「D+,D-」の値の分布図です。

　　QC2.0で使われていなかった点をQC3.0で連続可変で使っているみたいです。

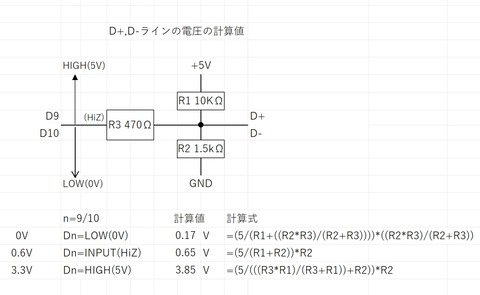

　④「D+,D-」の電圧を作る為、下記の様に10k,1.5k,470Ωを使って実現しています。


２．ハードの製作

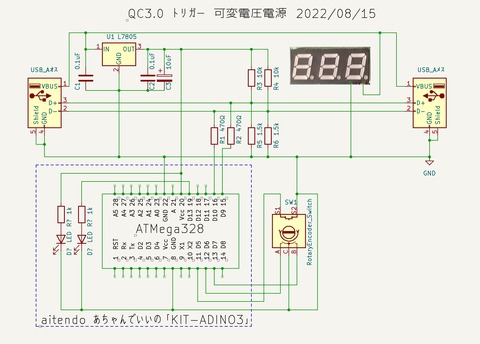

　①回路図を下記に示します。

　・操作性を良くする為に、SW付ロータリーエンコーダを使いました。

　・ATMega328の5V電源として78L05(Vin35V,Vout5V,50mA)を使いました。

　　(今回20V扱うので、LDO1117は、Vin15Vmaxで使用できず)
　・ATMega328は、aitendoの「あちゃんでいいの」のキットを使いました。
　　あちゃんでいいの [KIT-ADINO3]

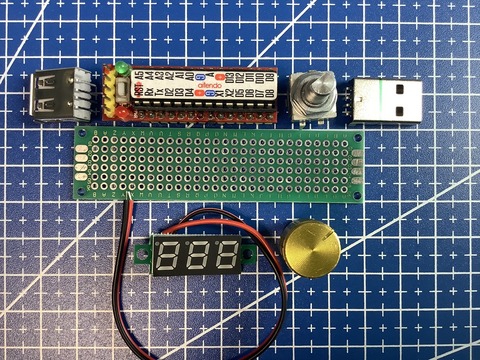

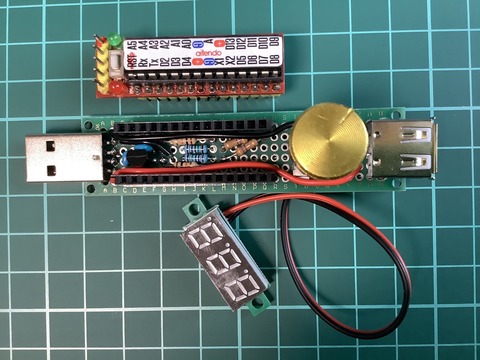

　②組み立て前の写真です。

　➂組み立て後の写真です。

３．ソフトの構築

　①まずは先人が開発されたライブラリをインストールします。

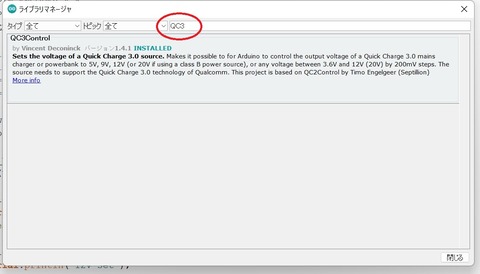

　　◆ライブラリマネージャーで「QC3」と検索して、「QC3Control」を

　　　インストールします。

　②スケッチの概要

　　1.ロータリーエンコーダを使って電圧の増減を操作

　　2.付属ＳＷで、QC2.0/QC3.0を切替（トグル動作）

　　3.QC3.0モードの時LEDを点灯させ、QC2.0モードの時消灯

　　4.QC2.0モード時は、5,9,12,20V設定可
　　5.QC3.0モード時は、±200mV単位で増減可(4.8V～20V)
　　2022/8/19 追記
　　6.電源OFF前のQC2.0/3.0モード、設定電圧をEEPROMへ記憶して、
　　　次回起動時読み出し設定
　　

　②次にスケッチを書き込みます。

　　（保障無しの自己責任で）　　QC3Control_enc.ino

４．実際に動かしてみました。

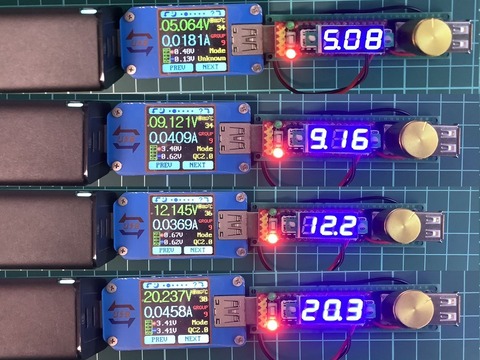

　①QC2.0による固定出力です。上から順に5V,9V,12V,20Vとなっております。
　　USBテスターのD+D-の電圧をみると１．②➂の電圧を確認できます。

　

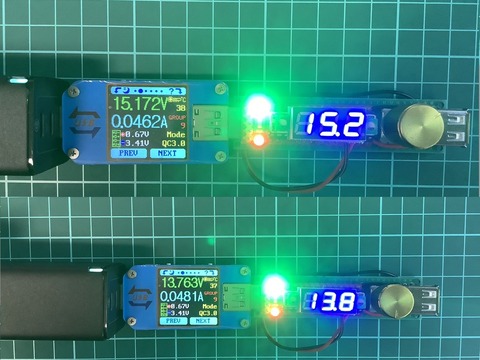

　②QC3.0による連続可変出力です。初期値15V設定です。
　　USBテスターのモードもQC3.0を確認できます。

５．参考サイト
　　vdeconinck/QC3コントロール

ブログトップへ

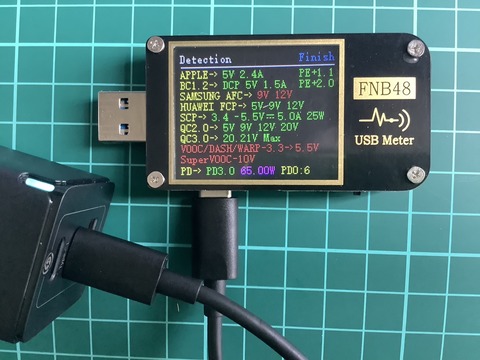

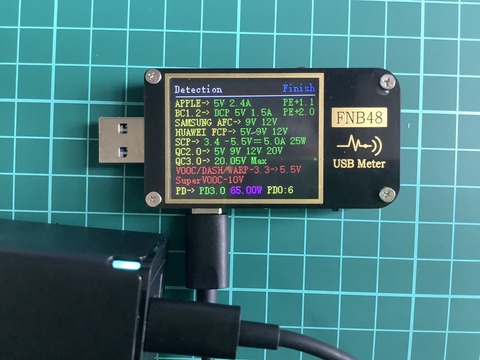

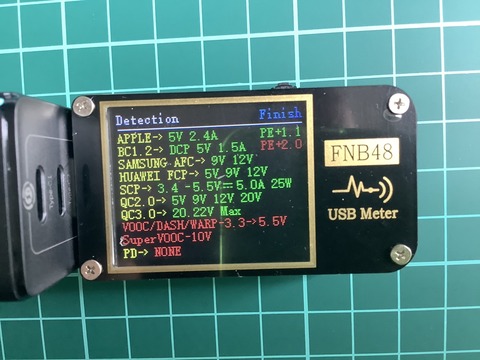

◆Type-Aで20V-3Aまで出力の急速充電器を入手し、PDトリガー QCトリガーなど、

　これ一個で、色々な電源として活用出来るようになりました。

　活用例１：下記ブログ内リンク
　　・ATMega328 で QC2.0 / QC3.0 トリガーモジュール を作ってみた。

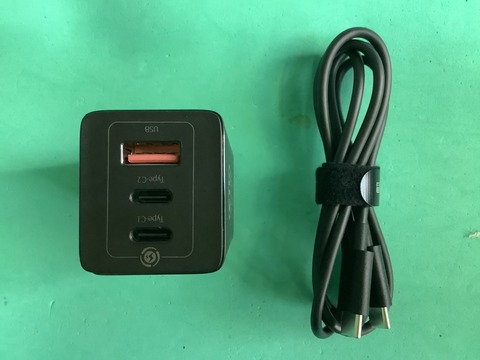

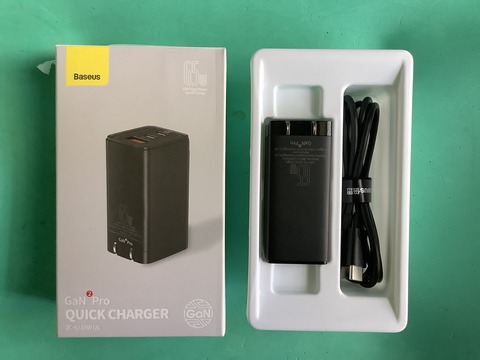

２．外観

　

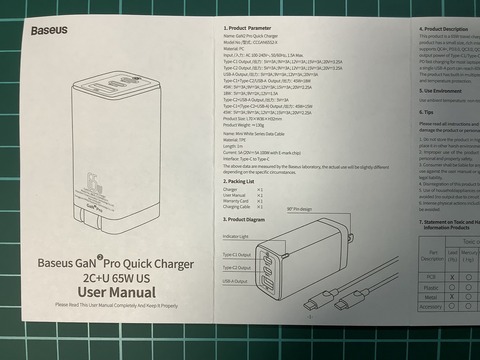

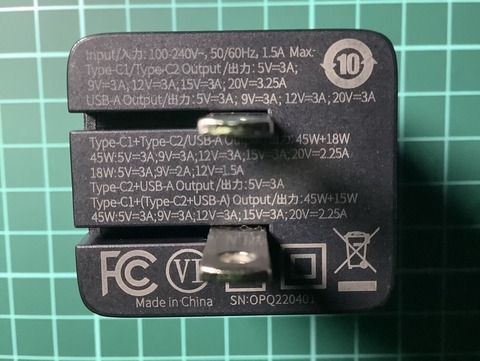

３．取説抜粋

　

以上

ブログトップへ

◆安いFS312 PD トリガーモジュールを購入し色々調べていましたら
　通常の固定出力5/9/12/15/20Vのほかに、I2C接続が出来ることが分かり
　挑戦してみました。

　目的は、PD充電器などより可変出力電圧を制御することです。


　①AliExpressで入手
　　Pd/qc Artificial Board Fast Charging USB Boost Module Type-c

　②FS312については、下記データシート参照

　➂I2C接続接続についての記事
　　Speedcore の新しいスマート トリガー プロトコル チップ FS312

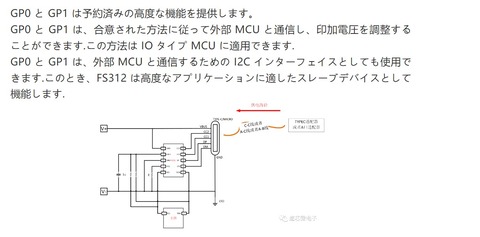

　④I2C接続接続についての抜粋


　⑤（参考）FS312を使ってデバイス作成例
　　FS312スキームのPD、PPS、QCデコイ


１．改造前のモジュールと回路図

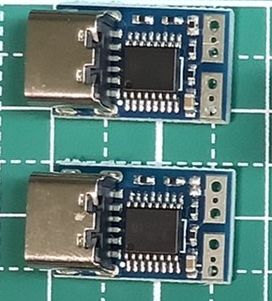

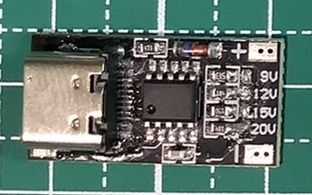

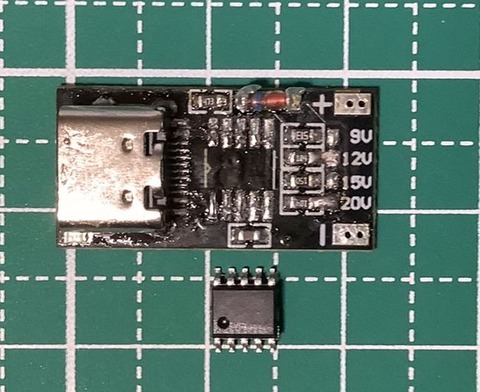

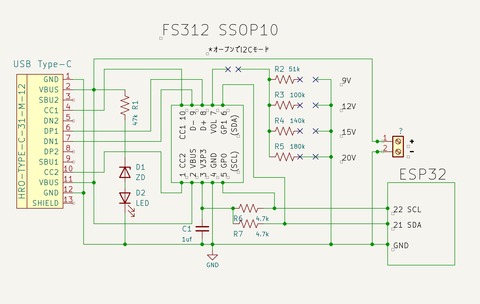

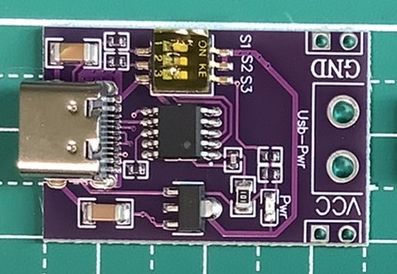

　①FS312モジュール

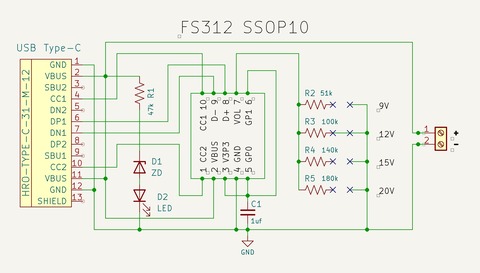

 　②回路図

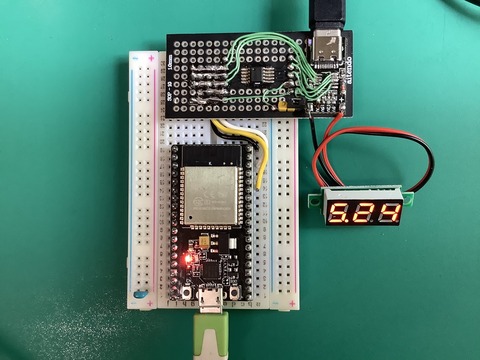

２．ESP32でのI2C接続実験
　①FS312からレジスタ読み出しのスケッチ

//i2ctest.ino
#include <Wire.h>
#define FS312adrs 0x2D
int dat;
int siz;

void setup(){
	Wire.begin();
	Serial.begin(115200);

}
void loop(){
  siz=Wire.requestFrom(FS312adrs,10);
    for (int i=0;i<siz;i++) {
      dat=Wire.read();
      Serial.printf("%d: %02X ",i,dat);
    }
    Serial.println();
    delay(3000);
}

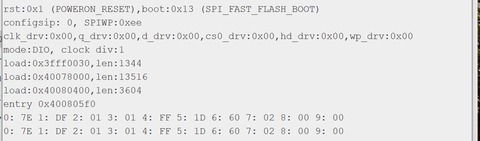

　②実行結果


何かしらデータが出ています。

３．I2C接続して内部にアクセスできることまでは行けたのですが、資料が無くて現在

　データシートを検索中です。

　どなたか、レジスタ等のデータシートが分かる方が、おられましたらお教え願えれば
　助かります。

　一応メーカーにその旨メールしたのですが、返答がありません。

　2022/8/18 追記
