◆以前、Rasbperry Pi PicoでI2c接続のBME280を使いOLEDに表示していたものを
　「efont」を使い漢字表示してみました。

pico_efont

　①準備として下記を参照して「efont」のライブラリをインストールします。
　　ブログ内リンク
　　・ESP32 にて efont を使い SSD1306 OLED に漢字を表示してみた



　②次に、下記を参照してRasbperry Pi Picoの環境を構築します。
　　ブログ内リンク
　　・Rasbperry Pi Pico を Arduino IDE で I2C を使ってみた


　➂続いて下記ファイルをコンパイルしRaspi picoへ書き込み実行します。
　（保障無しの自己責任で）　　pico_BME280_efont.ino


これで温湿度が漢字表示出来ました。

以上


ブログトップへ

　◆メカナムホィールを単独で買うより格安の４ＷＤラジコンカー(1099円)
　　その２をゲットしました。
　（ラジコンカー こども向け 変形 リモコンカー ハンドジェスチャー 4WD
　　 2.4Ghz 360°回転 USB充電式 LED搭載 おもちゃ 誕生日 プレゼント 贈り物）

　①デモ動画予定

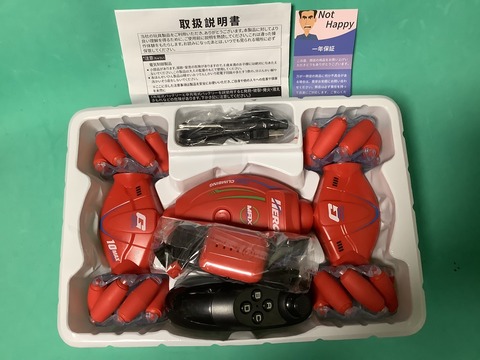

　②箱の中（なんと１年保証付き）
r-10

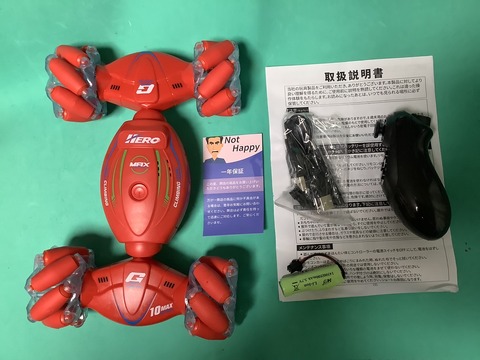

　➂箱から出した状態
r-11

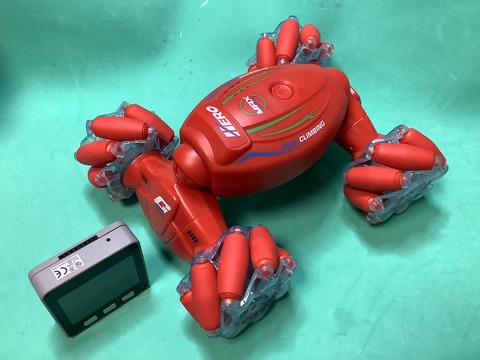

　④斜め前写真
r-13

　⑤横写真
r-15

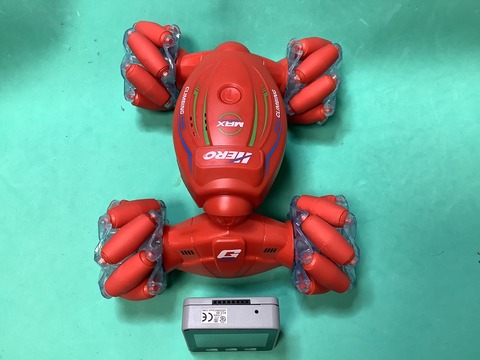

　⑥前写真
r-14

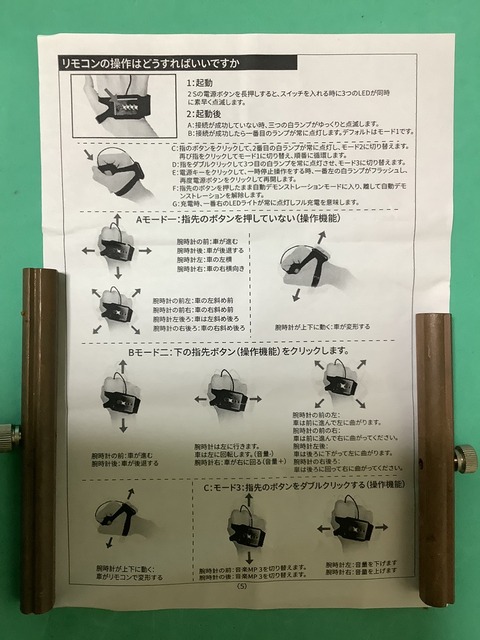

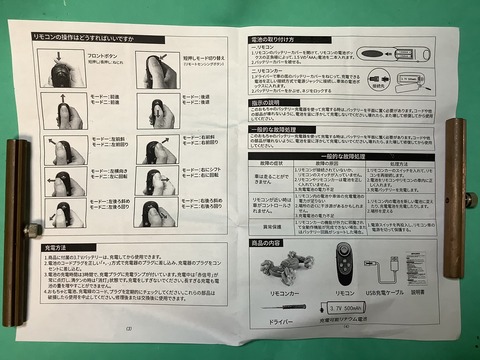

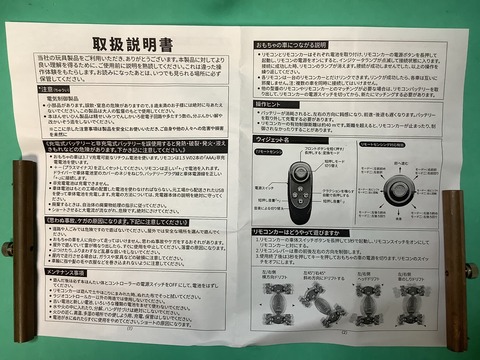

　⑦取扱説明書
r-1

r-2

r-3


　その１ ↓↓ も面白そうです。
　・メカナムホィールの付いた4WDの格安ラジコンカー




ブログトップへ

◆メカナムホィールを単独で買うより格安の４ＷＤラジコンカー(1780円)をゲットしました。

　アマゾンでメカナムホィールで検索すると色々あり、物にもよりますが結構高いです。
　しかし今回のは、メカナムホィール・モーター・ラジコン・バッテリー等
　すべてが付いています。
　ちょっと評価が悪いようですが、改造したり壊れても部品取りとしても良さそうです。

◆メカナムホィールの動きは、下記で（ブログ内リンク）
　・メカナムホィール 車を PS3コントローラ で遊んでみた。

　下記は、デモ動画です。

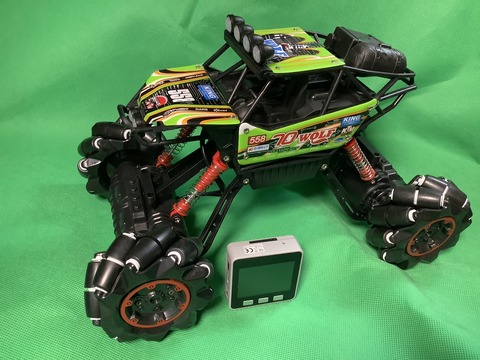

　①斜め前写真(M5Stackはサイズ確認用　結構大きいです。)
m-10

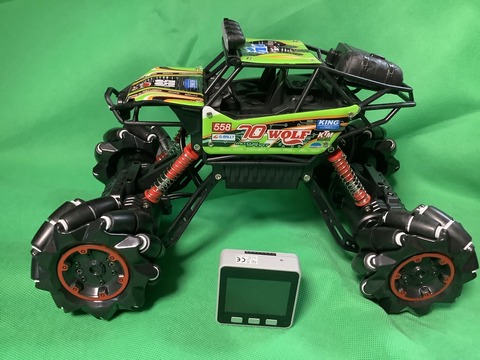

　②横写真
m-11

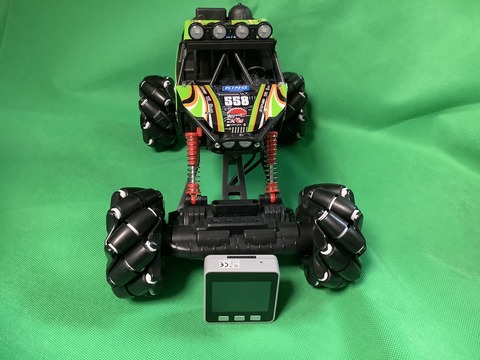

　➂前写真
m-12

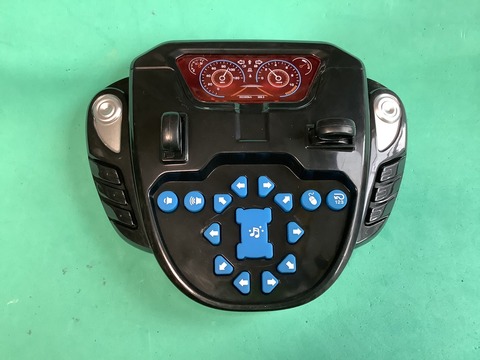

　④ラジコンコントローラー
m13

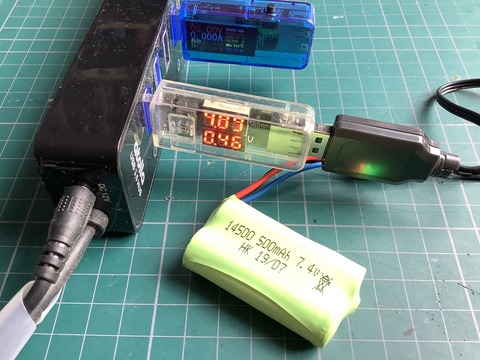

　⑤バッテリー充電器（赤:電源ON 緑:点滅 充電中 点灯:充電完了）
m-6

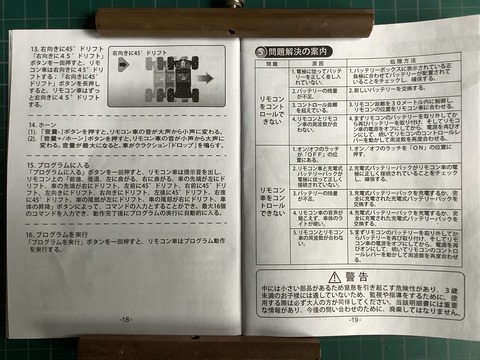

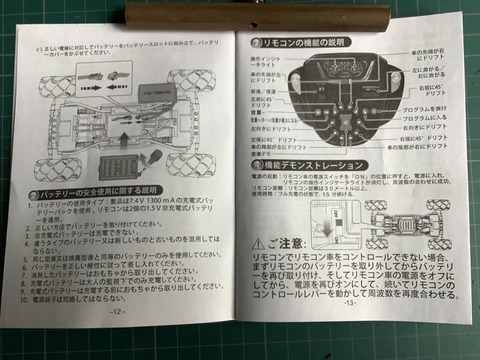

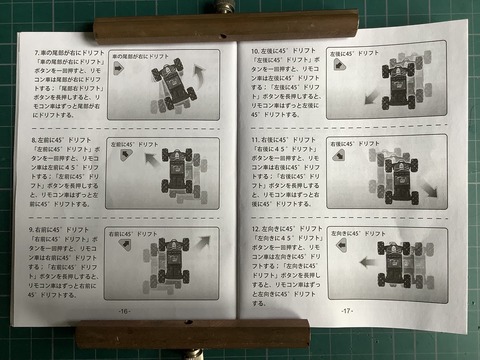

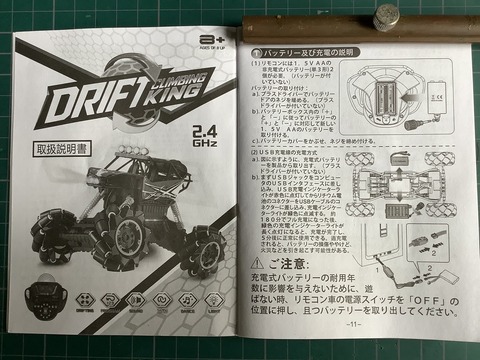

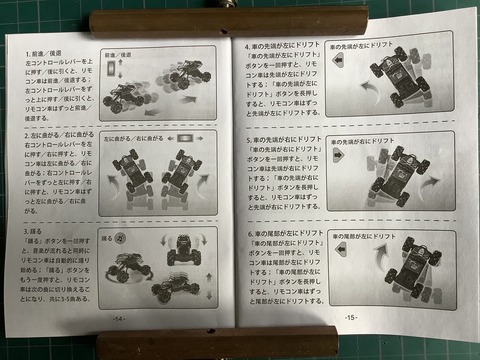

　⑥取扱説明書（日本語部分抜粋）
m-1

m-2

m-3

m-4

m-5

　分解してESP32等を組み込み、色々遊びたいです。

　さらに ↓↓ こちらも面白そうなのでゲットしてみました。
　・メカナムホィールの付いた4WDの格安ラジコンカー(その２)

　以上


ブログトップへ

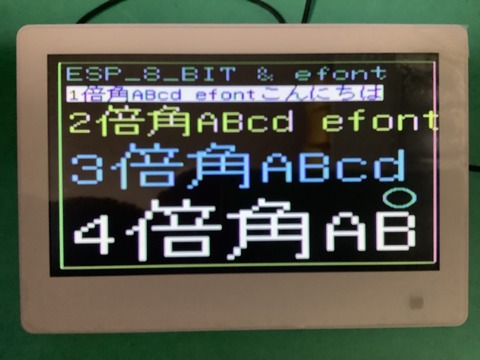

◆ESP32のプログラム領域にefont 16x16 漢字フォントを入れESP_8_BIT_compositeで
　ビデオ出力出来ました。
　とにかく、ＳＤカードやSPIFFSに入れるのではなく、プログラム領域に入れることを
　念頭に検討しました。
　色々調べて「efont」で実現出来ることが分かりました。
　「efont」の良いところは、フォントのサイズを選べる所でした。プログラムサイズと
　必要なフォントを天秤にかけて使用出来きます。
e-20

　以下は、README.mdからの抜粋（グーグル先生の翻訳）
　◆ 概要
　/efont/ Unicode Fontに収録されているf16.bdfとb16.bdfを利用して1文字32バイトの
　16ピクセルフォントデータです。
　全角文字はf16.bdfを利用し、U+00FFまでの文字は半角としb16.bdfを利用しています。

　◆フォント形式
　BDFフォーマットで保存されています。
　https://en.wikipedia.org/wiki/Glyph_Bitmap_Distribution_Format

```
　const uint8_t efontFontData[] PROGMEM = {
　#ifdef __EFONT_ENABLE_0X0021__ // !
　// U+0021 !
　0x00, 0x00,
　0x00, 0x00,
　0x00, 0x00,
　0x00, 0x00,
　0x08, 0x00,
　0x08, 0x00,
　0x08, 0x00,
　0x08, 0x00,
　0x08, 0x00,
　0x08, 0x00,
　0x08, 0x00,
　0x00, 0x00,
　0x08, 0x00,
　0x08, 0x00,
　0x00, 0x00,
　0x00, 0x00,
　#endif
　...
　```
　◆フォントサイズを減らす方法
　フォントは1文字単位で管理されており、1文字単位で読み込まない設定が可能です。
　全21,729文字だと721Kのフォントデータになります。
　efont.hより前に、読み込みフォントを指定することで、文字数を制御できます。

　```
　//#include "efontEnableAll.h"
　//#include "efontEnableAscii.h"
　//#include "efontEnableCJK.h"
　#include "efontEnableJa.h"
　#include "efont.h"
　```
　efontEnableJaMini.hは常用漢字と表外漢字とよく使いそうな記号が使え、
　一部の旧字や中国語、ハングル文字、諸外国語などは使えないコンパクト
　なフォントデータです。

　◆フォントサイズ
　| 対象                   | オプション                 | 文字数 | フォント容量 |
　|-----------------------|------------------------------|-----------|-------------------|
　| すべて                | efontEnableAll.h        | 21,727  | 738,718        |
　| Ascii                    | efontEnableAscii.h    |      191  |    6,494         |
　| CJK漢字              | efontEnableCJK.h    | 19,379  | 658,886        |
　| 簡体字中国語      | efontEnableCn.h       | 18,077  | 614,618        |
　| 日本語                 | efontEnableJa.h        | 10,835 | 368,390        |
　| 日本語(常用＋α)  | efontEnableJaMini.h |   4,107  | 139,638        |
　| 韓国語                 | efontEnableKr.h         |  8,319  | 282,846        |
　| 繁体字中国語      | efontEnableTw.h        | 13,555 | 460,870        |
　|-----------------------|------------------------------|-----------|-------------------|

　応用例は、下記にて
　　　参考:ブログ内リンク
　　・ESP32 で 天気予報／温湿度 などを ビデオ 出力してみた(その二)

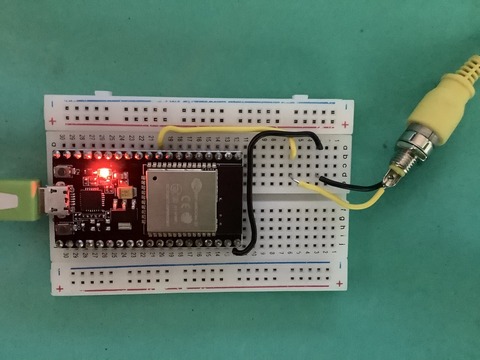

　１．まずハードとして
　・ESP32(GPIO25)--->RCAピンジャックセンター
　・ESP32(GND)-------->RCAピンジャックグランド
e-21

　２．ソフトとして
　◆ESP32からビデオ出力する方法についての詳しいことは、下記ＵＲＬを参考に
　　ESP_8_BIT: Atari 8 bit computers
　　ESP_8_BITカラーコンポジットビデオ出力ライブラリ

　◆「efont」については、下記ＵＲＬを参考に
　　efont UnicodeBDFフォントデータ


　①ライブラリマネージャーで「ESP_8_BIT_composite」を検索しインストールします。
e-3

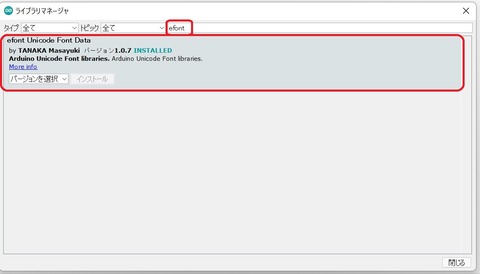

　②ライブラリマネージャーで「efont」を検索しインストールします。
e-35

　➂続いて下記ファイルをコンパイルしESP32へ書き込み実行します。
　　（保障無しの自己責任で）　　esp32efont.ino

　３．コンパイル時の状況(2022/01/08)
　　・Arduino IDE 1.8.19
　　・ESP_8_BIT 1.3.1
　　・efont 1.0.7
　　・windows11 pro x64


以上

ブログトップへ

　◆ESP32に簡単なハードを追加しビデオ出力（RCA/NTSC）でカレンダーや
　　温湿度気圧を表示させてみました。
　　さらに、天気予報サイト「OpenWeatherMap」から情報を取得して天気予報
　　を表示させました。

　◆下記写真のディスプレイは、下記改造のAV入力によるものです。
　　参考:ブログ内リンク
　　・HDMI コントローラ基板の活用(RTD2662)

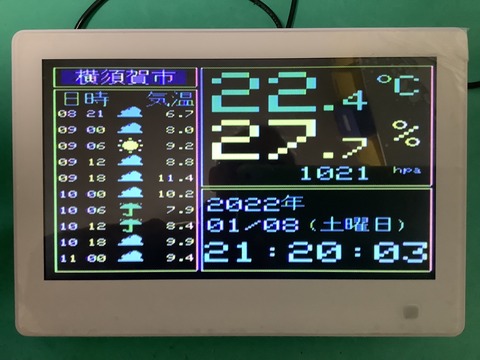

　◆efontによる漢字フォントを使っての最終画面
 　こちらも参照してみて下さい。
　　参考:ブログ内リンク

e-13

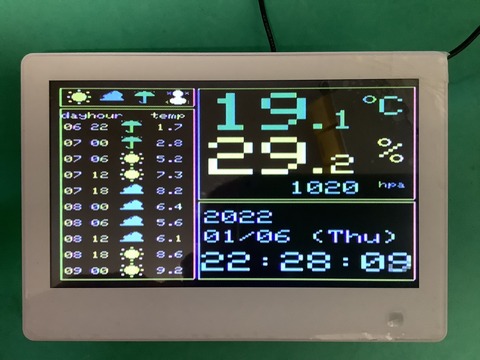

　◆天気マークを自作した時の途中画面
e-12

　１．まずは、「その一」を参照にハード面を作ります。
　　参考:ブログ内リンク
　　・ESP32 で 温湿度気圧 などを ビデオ 出力してみた(その一)


　２．天気予報データを取得するために「OpenWeatherMap」に新規ユーザー登録して
　　MyAPIkeysを使ってアクセスします。

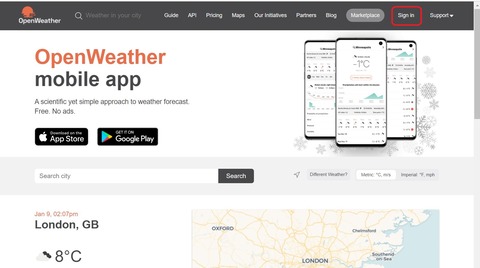

　　①OpenWeatherMap　を開き、サインインをクリックします。
　e-50

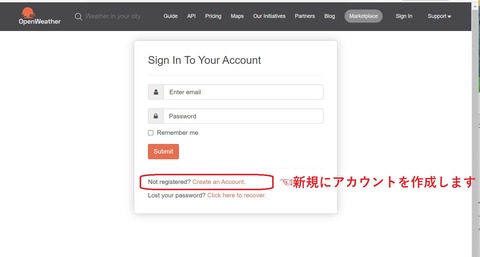

　②新規登録します。
e-51

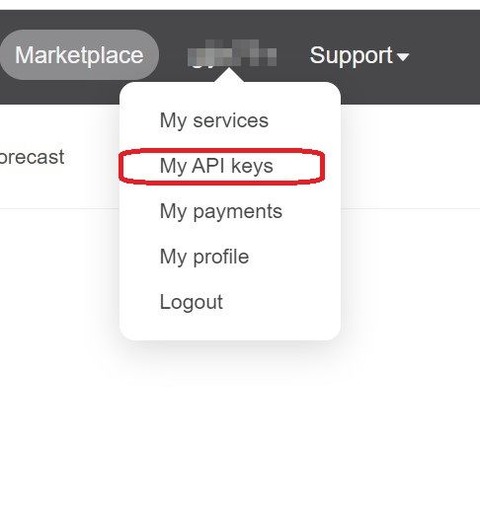

　➂登録出来たらログインし、プルダウンメニューから「MyAPIKeys」をクリックします。
e-40

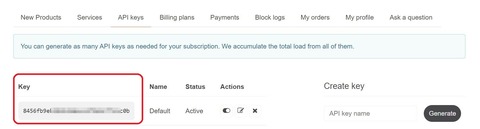

　④keyをコピーし、スケッチのAPIキーを書き換えます。
e-41


　◆このサイトでの各情報は、下記を参照して下さい。
　（グーグル先生に翻訳してもらえば分かりやすいです。）




　◆私は、「OpenWeatherMap」について下記サイトを参照しました。感謝！！

　３．続いて下記ファイルを変更しコンパイルしESP32へ書き込み実行します。
　　（保障無しの自己責任で）　　esp32tenki.ino

　　◆自分用にスケッチの数か所を変更する必要が有ります。
　　　①endpoint　の「Yokosuka」を変更　76行
　　　②endpoint_forecast　の「Yokosuka」を変更　77行
　　　➂key = "8456fb9eb1567897e1c0b"; 　を変更 78行
　　　④WiFiの「SSID」 を変更　96行
　　　⑤WiFiの「password」 を変更　97行
　　　⑥「横須賀市」 を変更　593行

以上



ブログトップへ

　◆ESP32に簡単なハードを追加しビデオ出力（RCA/NTSC）で
　　カレンダーや温湿度度計を表示させてみました。
　　余っているアナログテレビやポータブルDVDプレイヤーなどを
　　活用できれば良いなと思っています。

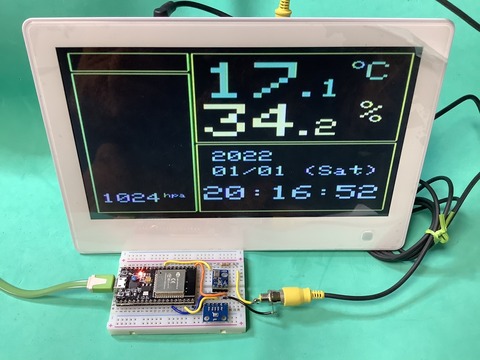

　◆下記写真のディスプレイは、下記改造のAV入力によるものです。
　　参考:ブログ内リンク
e-1

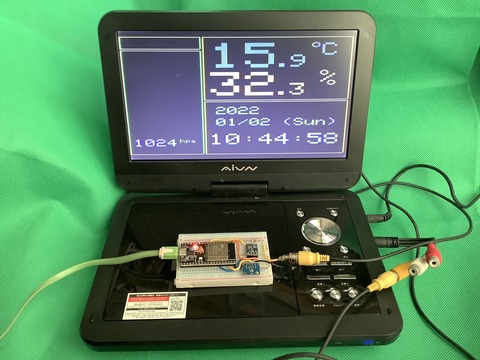

　◆下記写真は、DVDプレイヤーのAV入力によるものです。
e-0

　１．ハードについて
　①まずは温湿度気圧データを取り込むために下記を参照に構築します。
　◆ESP32にAHT10,BMP280を接続します。
　　参考:ブログ内リンク
　　・BME280 の代わりを( AHT10 + BMP280 )で実現してみた

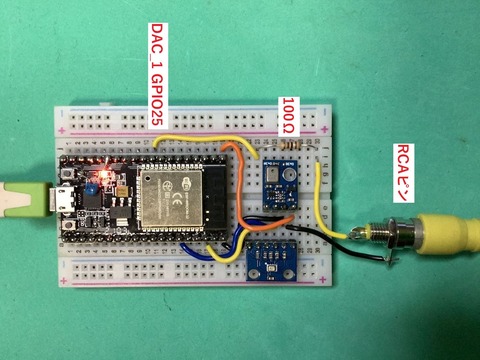

　②次にアナログテレビ用NTSC信号をGPIO25より追加配線します。
　・ESP32(GPIO25)--->抵抗100Ω--->RCAピンジャックセンター
　・ESP32(GND)------------------------->RCAピンジャックグランド
　＊抵抗100Ωは無くても良いようですが一応保護用として入れて有ります。
e-4

　２．ソフトについて
　◆ESP32からビデオ出力する方法についての詳しいことは、下記ＵＲＬを参考に
　　ESP_8_BIT: Atari 8 bit computers
　　ESP_8_BITカラーコンポジットビデオ出力ライブラリ

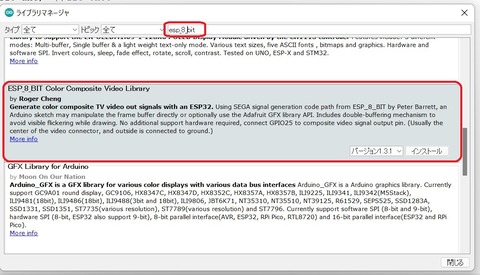

　①ビデオ信号出力の為のライブラリをインストールします。
　・ライブラリマネージャーで「esp_8_bit」を検索しインストールします。
e-3

　②画面の構成は下記ニトリの温湿度計を参考に作ってみました。
　　ただし、フォントの関係で同じ様には出来ませんでした。

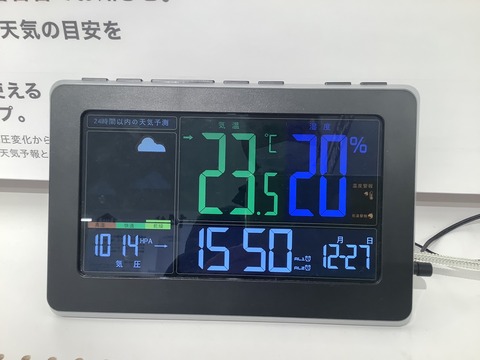

　◆参考画面
e-2

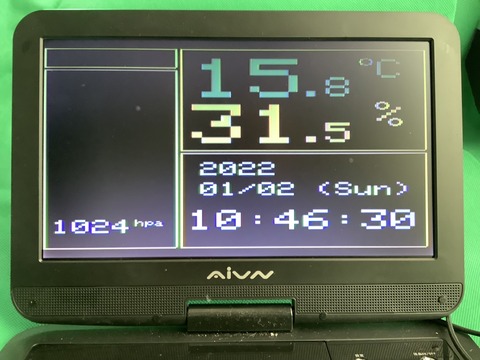

 　◆今回の画面構成
e-6

　➂続いて下記ファイルをコンパイルしESP32へ書き込み実行します。
　　（保障無しの自己責任で）　　esp32rca.ino


　その二として、気圧やネット情報から天気予報を画面左に表示出来るように
　追加したいと思っています。

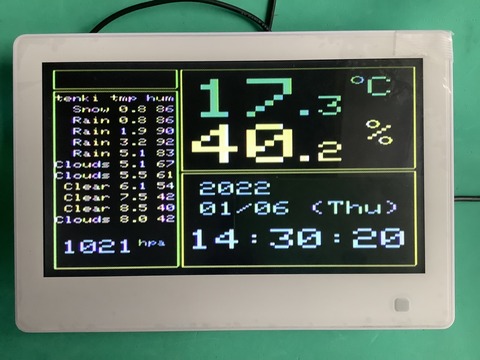

　その二の途中画面
　天気予報サイトから三時間毎のデータを表示してみました。
e-11


　◆「その二」へ続く。
　　参考:ブログ内リンク
　　・ESP32 で 温湿度気圧 などを ビデオ 出力してみた(その二)

ブログトップへ
