WPFでChartグラフを表示するためのライブラリーに OxyPlot があります。View に Plot を貼りつけて XAML で作成した Chart を保存するビヘイビアについて書いてあります。ViewModel から自動で View の Plot を保存する為の仕組みも組み込んでいます。前回のものから EventAggregator を使わないものに変更しました。
OxyPlot で Chart を表示するには、PlotModel を ViewModel に作ってコードで全部作りこむ方法と、View に Plot を貼って、XAMLで作りこむ方法の２種類があります。Chart の画像保存を行いたい場合、ViewModel に PlotModel がある場合にはコードから自由に Chart を画像保存できますが、View 側に Plot を貼った時には、Viewmodel 側にはデータしかないので View 側で Chart の保存を行わなくてはなりません。 今回は、ビヘイビアを作成して、それを使用することで、右clickからのクリップボードへのコピー、ファイルへの保存、ViewModelからも画像の自動保存を可能としました。
OxyContextMenuBehavior の仕様
OxyContextMenuBehaviorを保存したい画像の Plot に添付します。
そうすることで、Plot 上で右クリックから Copy と Save ができるようになります。

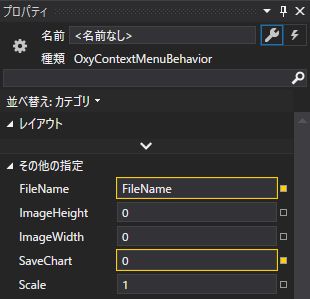

OxyContextMenuBehavior のプロパティーには次のようなものがあります。
- FileName: ViewModel とバインドして保存ファイル名を指定。空欄の時にはダイアログが開きます。
- ImageHeight: 保存画像の高さ。0の時には表示サイズ。
- ImageWidth: 保存画像の幅。0の時には表示サイズ。
- SaveChart: ViewModel とバインドして+1する時に画像が保存されます。
- Scale: 表示倍率。

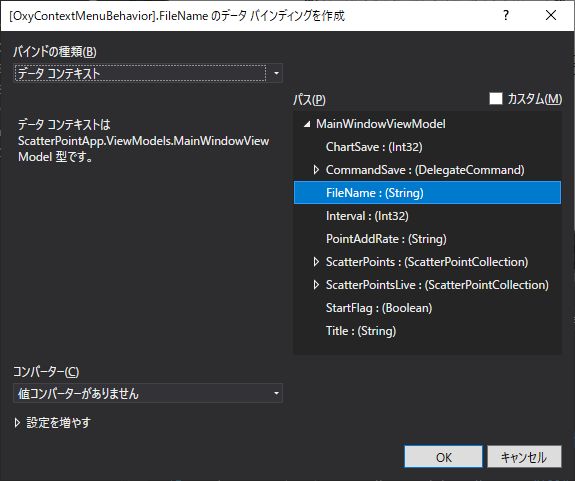

プロパティの FileNameに ViewModel に作成した FileName をバインドします。プロパティのSaveChartにViewModel のChartSaveをバインドすることで、ChartSaveの変化でChartを保存する事ができるようになります。
ビヘイビアコード
今回作成した OxyContextMenuBehavior は次のようなものです。
namespace ScatterPointApp.Behaviors
{
[TypeConstraint(typeof(Plot))]
public class OxyContextMenuBehavior : Behavior<Plot>
{
/// <summary>
/// 要素にアタッチされた時にイベントハンドラを登録
/// </summary>
protected override void OnAttached()
{
base.OnAttached();
menuItemCopy.Header = "Copy";
menuItemSave.Header = "Save";
menuListBox.Items.Add(menuItemCopy);
menuListBox.Items.Add(menuItemSave);
menuItemCopy.Click += OnCopyClick;
menuItemSave.Click += OnSaveClick;
this.AssociatedObject.ContextMenu = menuListBox;
}
private void OnSaveClick(object sender, RoutedEventArgs e)
{
double width = this.AssociatedObject.ActualWidth;
double height = this.AssociatedObject.ActualHeight;
if (ImageWidth > 0) width = ImageWidth;
if (ImageHeight > 0) height = ImageHeight;
if (Scale > 0)
{
width = width * Scale;
height = height * Scale;
}
var dlg = new SaveFileDialog
{
Filter = ".png files|*.png|.pdf files|*.pdf",
DefaultExt = ".png"
};
if (dlg.ShowDialog().Value) FileName = dlg.FileName;
var ext = Path.GetExtension(FileName).ToLower();
switch (ext)
{
case ".png":
PngExporter.Export(this.AssociatedObject.ActualModel, FileName, (int)width, (int)height, OxyColors.White);
break;
case ".pdf":
using (var s = File.Create(FileName))
{
PdfExporter.Export(this.AssociatedObject.ActualModel, s, width, height);
}
break;
default:
break;
}
}
/// <summary>
/// 画像保存（右クリック用）
/// </summary>
/// <param name="sender"></param>
/// <param name="e"></param>
private void OnCopyClick(object sender, RoutedEventArgs e)
{
double width = this.AssociatedObject.ActualWidth;
double height = this.AssociatedObject.ActualHeight;
if (ImageWidth > 0) width = ImageWidth;
if (ImageHeight > 0) height = ImageHeight;
if (Scale > 0)
{
width = width * Scale;
height = height * Scale;
}
var pngExporter = new PngExporter
{ Width = (int)width, Height = (int)height, Background = OxyColors.White };
Application.Current.Dispatcher.Invoke((Action)(() =>
{
var bitmap = pngExporter.ExportToBitmap(this.AssociatedObject.ActualModel);
Clipboard.SetImage(bitmap);
}));
}
/// <summary>
/// 要素にデタッチされた時にイベントハンドラを解除
/// </summary>
protected override void OnDetaching()
{
base.OnDetaching();
menuItemSave.Click -= OnSaveClick;
menuItemCopy.Click -= OnCopyClick;
this.AssociatedObject.ContextMenu = null;
}
ContextMenu menuListBox = new ContextMenu();
MenuItem menuItemCopy = new MenuItem();
MenuItem menuItemSave = new MenuItem();
#region ******************************* ImageWidth
public int ImageWidth
{
get { return (int)this.GetValue(ImageWidthProperty); }
set { this.SetValue(ImageWidthProperty, value); }
}
public static readonly DependencyProperty ImageWidthProperty =
DependencyProperty.Register("ImageWidth", typeof(int),
typeof(OxyContextMenuBehavior),
new FrameworkPropertyMetadata(0,
FrameworkPropertyMetadataOptions.BindsTwoWayByDefault,
ImageWidthChangeFunc,
ImageWidthCoerceFunc));
static void ImageWidthChangeFunc(DependencyObject target,
DependencyPropertyChangedEventArgs e)
{
var of = (int)e.OldValue;
var nf = (int)e.NewValue;
var obj = (OxyContextMenuBehavior)target;
}
static object ImageWidthCoerceFunc(DependencyObject target, object baseValue)
{
var obj = (OxyContextMenuBehavior)target;
var val = (int)baseValue;
if (val < 0) val = 0;
return val;
}
#endregion
#region ******************************* ImageHeight
public int ImageHeight
{
get { return (int)this.GetValue(ImageHeightProperty); }
set { this.SetValue(ImageHeightProperty, value); }
}
public static readonly DependencyProperty ImageHeightProperty =
DependencyProperty.Register("ImageHeight", typeof(int),
typeof(OxyContextMenuBehavior),
new FrameworkPropertyMetadata(0,
FrameworkPropertyMetadataOptions.BindsTwoWayByDefault,
ImageHeightChangeFunc,
ImageHeightCoerceFunc));
static void ImageHeightChangeFunc(DependencyObject target,
DependencyPropertyChangedEventArgs e)
{
var of = (int)e.OldValue;
var nf = (int)e.NewValue;
var obj = (OxyContextMenuBehavior)target;
}
static object ImageHeightCoerceFunc(DependencyObject target, object baseValue)
{
var obj = (OxyContextMenuBehavior)target;
var val = (int)baseValue;
if (val < 0) val = 0;
return val;
}
#endregion
#region ******************************* Scale
public double Scale
{
get { return (double)this.GetValue(ScaleProperty); }
set { this.SetValue(ScaleProperty, value); }
}
public static readonly DependencyProperty ScaleProperty =
DependencyProperty.Register("Scale", typeof(double),
typeof(OxyContextMenuBehavior),
new FrameworkPropertyMetadata(1.0,
FrameworkPropertyMetadataOptions.BindsTwoWayByDefault,
ScaleChangeFunc,
ScaleCoerceFunc));
static void ScaleChangeFunc(DependencyObject target,
DependencyPropertyChangedEventArgs e)
{
var of = (double)e.OldValue;
var nf = (double)e.NewValue;
var obj = (OxyContextMenuBehavior)target;
}
static object ScaleCoerceFunc(DependencyObject target, object baseValue)
{
var obj = (OxyContextMenuBehavior)target;
var val = (double)baseValue;
if (val < 0.5) val = 0.5;
if (val > 5.0) val = 5.0;
return val;
}
#endregion
#region ******************************* FileName
public string FileName
{
get { return (string)this.GetValue(FileNameProperty); }
set { this.SetValue(FileNameProperty, value); }
}
public static readonly DependencyProperty FileNameProperty =
DependencyProperty.Register("FileName", typeof(string),
typeof(OxyContextMenuBehavior),
new FrameworkPropertyMetadata("",
FrameworkPropertyMetadataOptions.BindsTwoWayByDefault));
#endregion
#region ******************************* SaveChart
public int SaveChart
{
get { return (int)this.GetValue(SaveChartProperty); }
set { this.SetValue(SaveChartProperty, value); }
}
public static readonly DependencyProperty SaveChartProperty =
DependencyProperty.Register("SaveChart", typeof(int),
typeof(OxyContextMenuBehavior),
new FrameworkPropertyMetadata(0,
FrameworkPropertyMetadataOptions.BindsTwoWayByDefault,
SaveChartChangeFunc,
SaveChartCoerceFunc));
static void SaveChartChangeFunc(DependencyObject target,
DependencyPropertyChangedEventArgs e)
{
var of = (int)e.OldValue;
var nf = (int)e.NewValue;
var obj = (OxyContextMenuBehavior)target;
obj.Save();
}
static object SaveChartCoerceFunc(DependencyObject target, object baseValue)
{
var obj = (OxyContextMenuBehavior)target;
var val = (int)baseValue;
return val;
}
#endregion
/// <summary>
/// 画像保存
/// </summary>
private void Save()
{
string filename = FileName;
if (filename == "")
{
var dlg = new SaveFileDialog
{
Filter = ".png files|*.png",
DefaultExt = ".png"
};
if (dlg.ShowDialog().Value) filename = dlg.FileName;
}
Plot plot = this.AssociatedObject as Plot;
double width = plot.ActualWidth;
double height = plot.ActualHeight;
if (ImageWidth > 0) width = ImageWidth;
if (ImageHeight > 0) height = ImageHeight;
if (Scale > 0)
{
width = width * Scale;
height = height * Scale;
}
if (filename != "")
{
var ext = Path.GetExtension(filename).ToLower();
if (ext == ".png")
{
PngExporter.Export(plot.ActualModel, filename, (int)width, (int)height, OxyColors.White);
}
}
}
}
}
ViewModel に次のようなコードを追加します。FileNameを空欄にするとダイアログが開くようになります。
private string fileName = "";
public string FileName
{
get { return fileName; }
set { SetProperty(ref fileName, value); }
}
private int chartSave = 0;
public int ChartSave
{
get { return chartSave; }
set { SetProperty(ref chartSave, value); }
}
private DelegateCommand commandSave;
public DelegateCommand CommandSave =>
commandSave ?? (commandSave = new DelegateCommand(ExecuteCommandSave));
async void ExecuteCommandSave()
{
await Task.Run(() => Save());
}
void Save()
{
Application.Current.Dispatcher.Invoke(
new Action(() =>
{
FileName = "Test_.png";
ChartSave++;
}));
}
Chartが保存されるのは、ChartSaveの値が変化するタイミングなので、ChartSaveは毎回+1するようにしています。
注意点として、UIスレッド以外から使用すると動作が不安定となるので、その時には上記の様に Dispatcher.InvokeでUIスレッドから実行するようにします。
まとめ
Plot に添付して ContextMenu を表示する Behaivior です。
ファイル保存の Save とクリップボードへのコピーの Copy が右クリックで表示されるようになります。
ファイル保存用の FileName プロパティーと、画像サイズを指定できるように ImageHeight と ImageWidth を設定してあります。
Scale プロパティーは表示画像サイズをベースにして指定倍率で画像を扱う時に使用できます。
