上記urlの写経です
step 1 - 中実の部品→面の部品へ ダウングレード

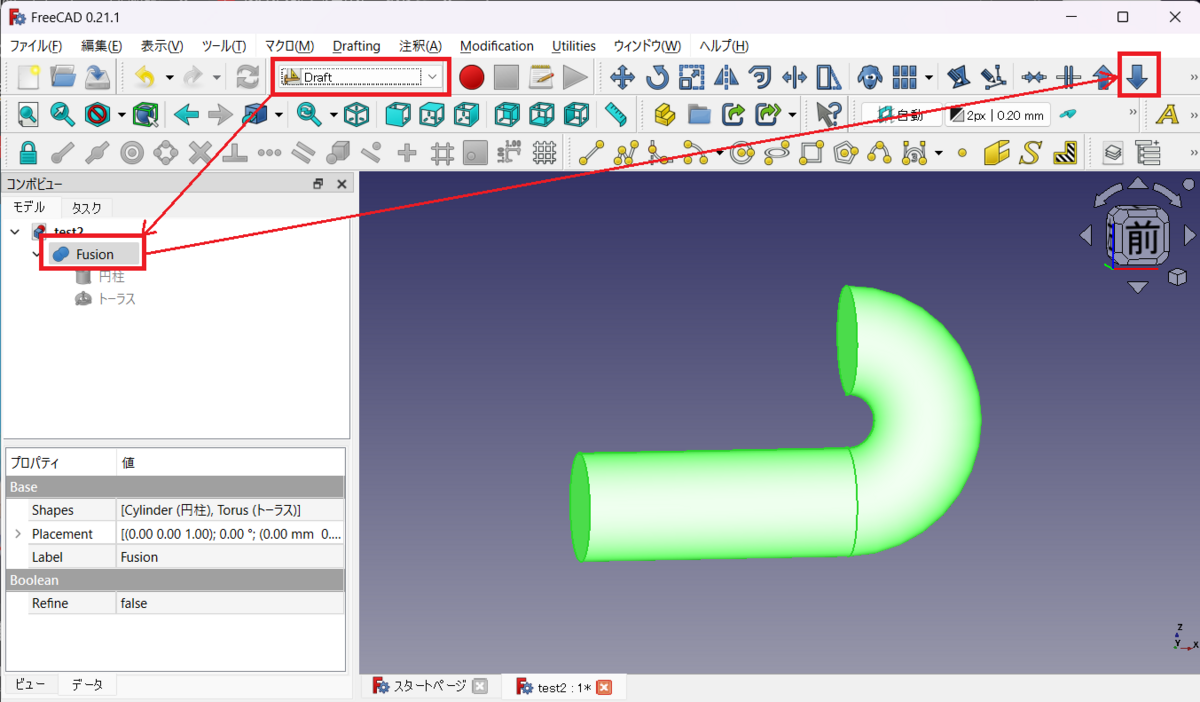

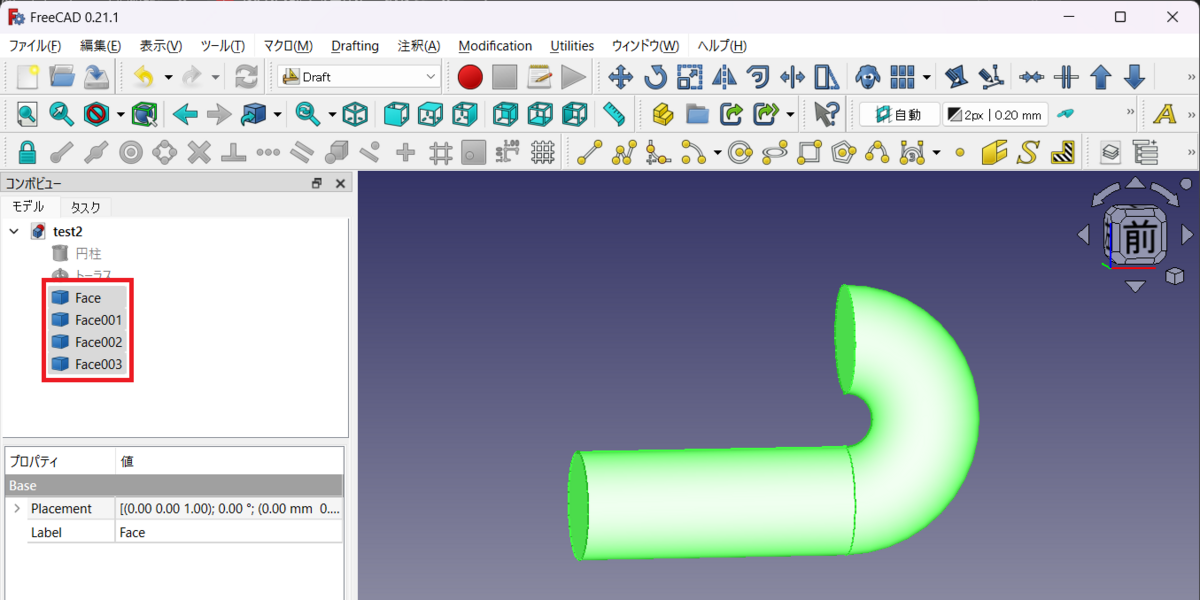

以下のように Draftモードで、中実部品を選択後、 ダウングレードボタンをクリックすると、4つの面部品となります
step 2 - 壁の面部品を結合
再びPartモードへ戻り、2つに分割された面部品を選択し、結合ボタンをクリック。
この際、「非ソリッドが選択されています」ダイアログが表示されますが、 無視して「はい(Y)」をクリック。
step 3 - ファイル→エクスポートでSTLファイル作成

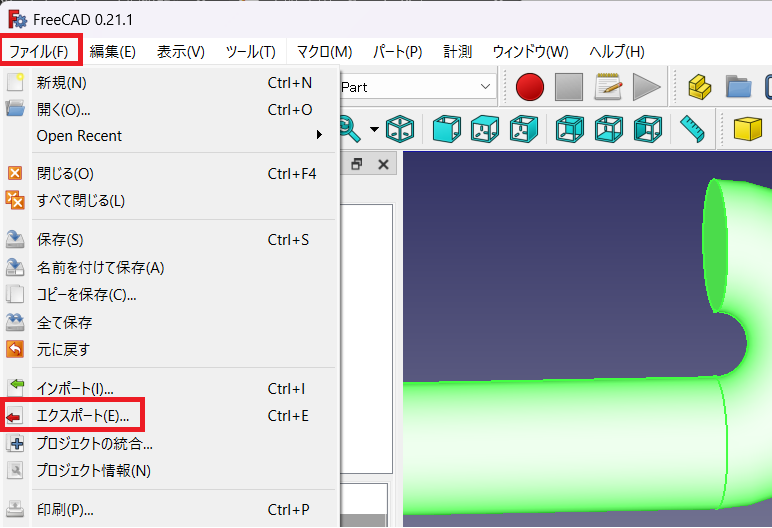

全ての部品を選択した状態で「ファイル→エクスポート」を実行すると、 STLファイルを作成できます
step 4 - ParaViewで表示

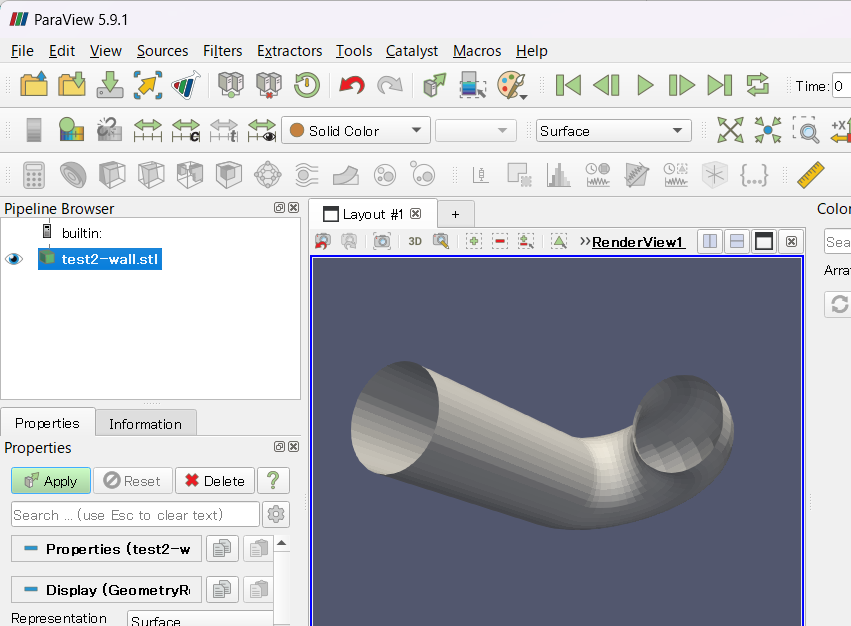

作成したSTLファイルを読み込むと、以下のように表示されます
その他、各部品を個別のSTLファイルとし、 別々に読み込むと、以下のように中空のパイプとして表示もできます
