古い虹コンをINFINITAS対応にする アナログ皿対応

昔PS2で使っていた虹コンをbeatmania IIDX INFINITASで使えるようにPro micro仕込んで改造しようのコーナー。備忘録的にざっくりと残しておく。

必要なもの

• 任意のbeatmania IIDX専用コントローラー
• Pro micro等のArduino Leonardo互換マイコンボード
• 線材

やっていく

ボード定義の編集

ボード定義を書き換えて、USB接続時にコナミ製専コンとして認識させる。商標権の侵害にあたる可能性があるため、この方法で書き込んだマイコンボードを譲渡・販売する際には十分に注意すること。

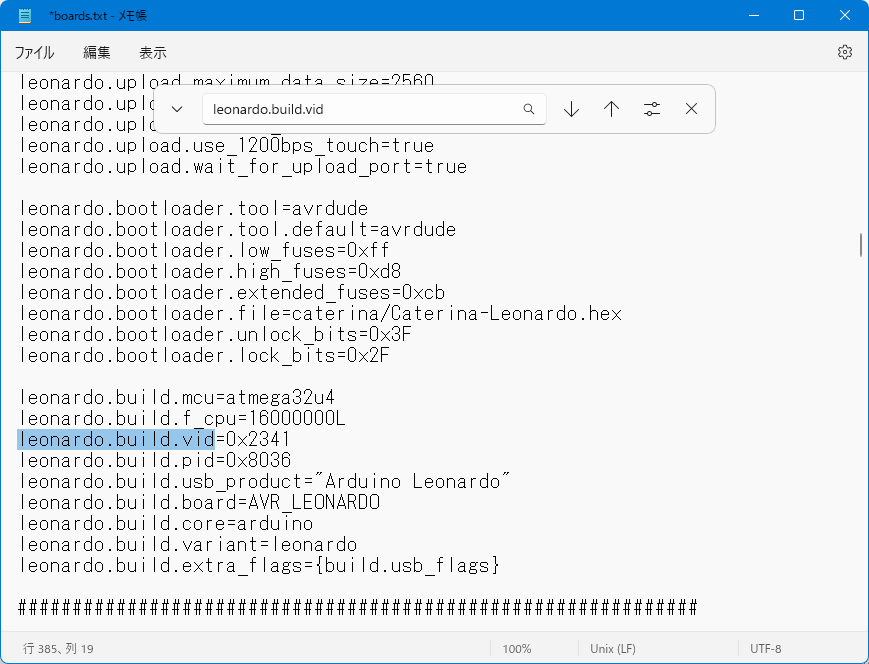

%LOCALAPPDATA%\Arduino15\packages\arduino\hardware\avr\1.8.4\boards.txtを次の通り書き換える。

leonardo.build.vid=0x2341
leonardo.build.pid=0x8036
leonardo.build.usb_product="Arduino Leonardo"

leonardo.build.vid=0x1CCF
leonardo.build.pid=0x8048
leonardo.build.usb_product="PRECON"

書き込み

Arduino IDEに下記コードを貼り付けて書き込み。

/*
## board deffinition

%LOCALAPPDATA%\Arduino15\packages\arduino\hardware\avr\1.8.4\boards.txt
---
< leonardo.build.vid=0x2341
< leonardo.build.pid=0x8036
< leonardo.build.usb_product="Arduino Leonardo"

> leonardo.build.vid=0x1CCF
> leonardo.build.pid=0x8048
> leonardo.build.usb_product="PRECON"
---

## requires

- https://github.com/NicoHood/HID
- https://github.com/brianlow/Rotary
*/


#include <Rotary.h>

#define KEY1 1
#define KEY2 2
#define KEY3 3
#define KEY4 4
#define KEY5 5
#define KEY6 6
#define KEY7 7

#define E1 9
#define E2 10
#define E3 11
#define E4 12

#define PIN_KEY1 2
#define PIN_KEY3 3
#define PIN_KEY2 4
#define PIN_KEY4 5
#define PIN_KEY5 6
#define PIN_KEY6 7
#define PIN_KEY7 10

#define PIN_E1 A0
#define PIN_E2 A1
#define PIN_E3 A2
#define PIN_E4 A3

#define PIN_ENC0 8
#define PIN_ENC1 9

#include "HID-Project.h"

int16_t axis = 0;

Rotary r = Rotary(PIN_ENC1,PIN_ENC0);

ISR(PCINT0_vect) {
  unsigned char result = r.process();
  if (result == DIR_NONE) {
    // do nothing
  }
  else if (result == DIR_CW) {
    axis+=500;  // 皿の反応をみて増やしたり減らしたりしてみる
  }
  else if (result == DIR_CCW) {
    axis-=500;
  }
}

void setup() {

  pinMode(PIN_KEY1, INPUT_PULLUP);
  pinMode(PIN_KEY2, INPUT_PULLUP);
  pinMode(PIN_KEY3, INPUT_PULLUP);
  pinMode(PIN_KEY4, INPUT_PULLUP);
  pinMode(PIN_KEY5, INPUT_PULLUP);
  pinMode(PIN_KEY6, INPUT_PULLUP);
  pinMode(PIN_KEY7, INPUT_PULLUP);

  pinMode(PIN_E1, INPUT_PULLUP);
  pinMode(PIN_E2, INPUT_PULLUP);
  pinMode(PIN_E3, INPUT_PULLUP);
  pinMode(PIN_E4, INPUT_PULLUP);

  PCICR |= (1 << PCIE0);
  PCMSK0 |= (1 << PCINT4) | (1 << PCINT5);
  sei();

  Gamepad.begin();
}

void loop() {
  Gamepad.xAxis(axis);

  if (!digitalRead(PIN_KEY1))Gamepad.press(KEY1); else Gamepad.release(KEY1);
  if (!digitalRead(PIN_KEY2))Gamepad.press(KEY2); else Gamepad.release(KEY2);
  if (!digitalRead(PIN_KEY3))Gamepad.press(KEY3); else Gamepad.release(KEY3);
  if (!digitalRead(PIN_KEY4))Gamepad.press(KEY4); else Gamepad.release(KEY4);
  if (!digitalRead(PIN_KEY5))Gamepad.press(KEY5); else Gamepad.release(KEY5);
  if (!digitalRead(PIN_KEY6))Gamepad.press(KEY6); else Gamepad.release(KEY6);
  if (!digitalRead(PIN_KEY7))Gamepad.press(KEY7); else Gamepad.release(KEY7);

  if (!digitalRead(PIN_E1))Gamepad.press(E1); else Gamepad.release(E1);
  if (!digitalRead(PIN_E2))Gamepad.press(E2); else Gamepad.release(E2);
  if (!digitalRead(PIN_E3))Gamepad.press(E3); else Gamepad.release(E3);
  if (!digitalRead(PIN_E4))Gamepad.press(E4); else Gamepad.release(E4);
  Gamepad.write();

}

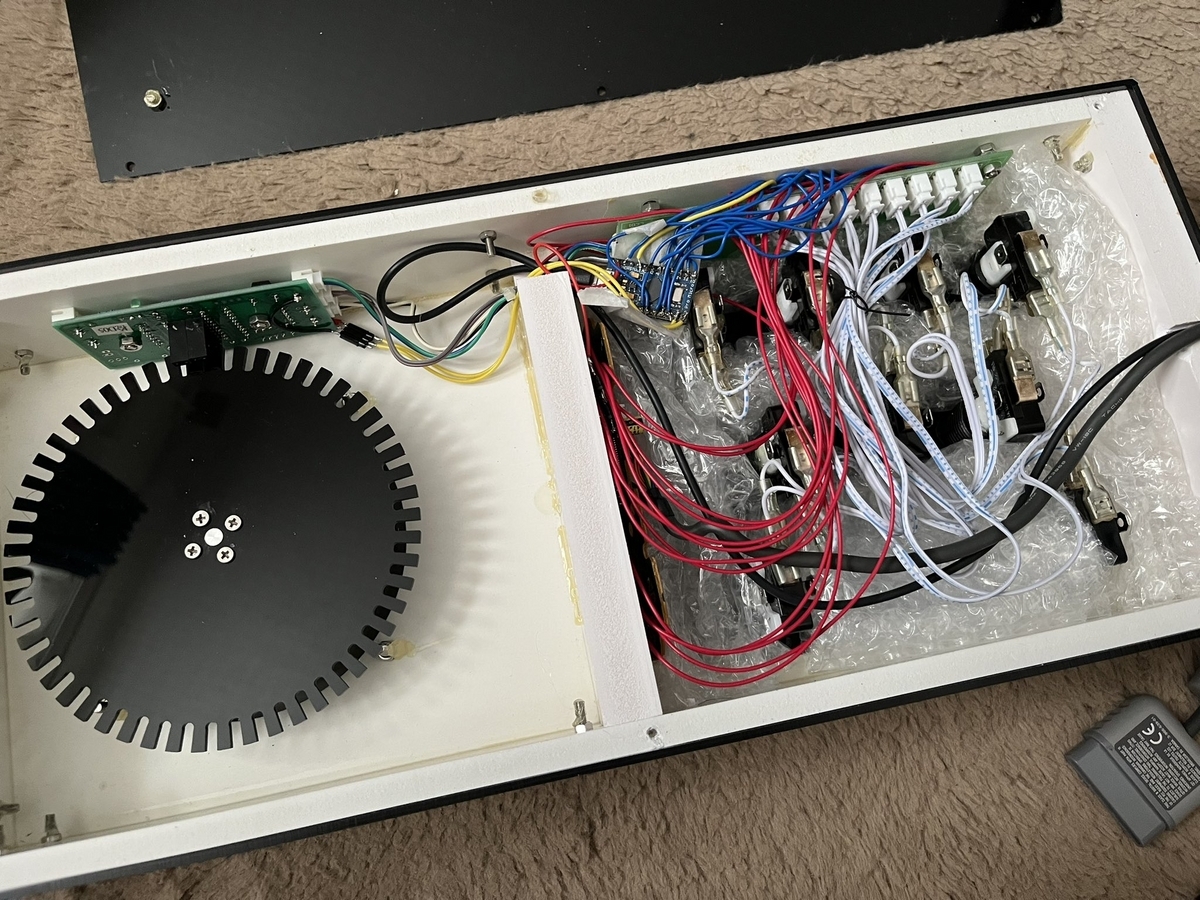

結線

#define PIN_KEY1 2などを見ながら鍵盤を結線する。もとからある基板のGNDや皿基板の電源もマイコンボードと接続する。

皿基板の2つあるフォトインタラプタの受光側をそれぞれ8と9に結線。

さいごに

低遅延かつ皿の操作性の良い令和最新版虹コンになった。

おまけ

PS2用の専コンを無改造で接続する用のやつ

#include "HID-Project.h"
#include <Psx.h>

#define dataPin 7
#define cmndPin 6
#define attPin 5
#define clockPin 4

#define KEY1 (uint8_t)1
#define KEY2 (uint8_t)2
#define KEY3 (uint8_t)3
#define KEY4 (uint8_t)4
#define KEY5 (uint8_t)5
#define KEY6 (uint8_t)6
#define KEY7 (uint8_t)7

// 9がE2 10がE3
#define ST 9
#define SEL 10

Psx Psx;
unsigned int data;

int16_t axis =0;

void setup() {
  Psx.setupPins(dataPin, cmndPin, attPin, clockPin, 10);

  Gamepad.begin();
}

void loop() {
 data = Psx.read();
 if(data&psxDown){
  axis+=50;
  Gamepad.xAxis(axis);
 }

 if(data&psxUp){
  axis-=50;
  Gamepad.xAxis(axis);
 }

 if(data&psxSqu)Gamepad.press(KEY1);else Gamepad.release(KEY1);
 if(data&psxL1)Gamepad.press(KEY2);else Gamepad.release(KEY2);
 if(data&psxX)Gamepad.press(KEY3);else Gamepad.release(KEY3);
 if(data&psxR1)Gamepad.press(KEY4);else Gamepad.release(KEY4);
 if(data&psxO)Gamepad.press(KEY5);else Gamepad.release(KEY5);
 if(data&psxL2)Gamepad.press(KEY6);else Gamepad.release(KEY6);
 if(data&psxLeft)Gamepad.press(KEY7);else Gamepad.release(KEY7);

 if(data&psxStrt)Gamepad.press(ST);else Gamepad.release(ST);
 if(data&psxSlct)Gamepad.press(SEL);else Gamepad.release(SEL);

 //delay(10);
 Gamepad.write();
}
