TensorFlow Lite Pythonで量子化モデルをRaspberry Pi 4で動かす

AI AI-量子化 Linux Linux-Raspberry Pi

今回もAIの量子化について学んでいきます。論文を読むことは継続しつつ、今回は、実際に量子化モデルを動かして、推論の高速化を実感したいと思います。

まずは、VirtualBox の Ubuntu 22.04 で動かしていきますが、TensorFlow Lite は、ARM CPU に最適化されていると思うので、性能が出ないかもしれません。その後、Raspberry Pi 4（Raspberry Pi OS）でも動かしていきます。

それでは、やっていきます！

はじめに

「AIモデルの量子化」の記事一覧です。良かったら参考にしてください。

AIモデルの量子化の記事一覧
・量子化：論文 Quantization and Training of Neural Networks for Efficient Integer-Arithmetic-Only Inference を読む（１）
・TensorFlow Lite Python で量子化モデルをRaspberry Pi 4で動かす ← 今回
・TensorFlow Lite C++ で量子化モデルをRaspberry Pi 4で動かす
・Raspberry Pi 4 の TensorFlow Lite C++ を VSCode でリモートデバッグする

エンジニアグループのランキングに参加中です。

ランキング参加中
エンジニアグループ

気楽にポチッとよろしくお願いいたします🙇

それではやっていきます！

TensorFlow Lite の環境構築

TensorFlow Lite の公式サイトです。

www.tensorflow.org

最終的には、Raspberry Pi で動かしますが、まずは、手軽に Ubuntu の環境で動かしていきます。

また、Raspberry Pi を含む Linuxプラットフォームで動作させる場合、Python と C++ の選択肢があるようです。まずは、簡単な Python で動かしていきます。

公式サイトの手順です。

www.tensorflow.org

いろいろ書いてますが、とりあえず動かしたい人は、tflite-runtime を入れて試してね、ということでした。ちゃんと動かすには、TensorFlow のパッケージが必要と書かれています。

また、Pythonスクリプト「label_image.py」を実行してね、と書かれていますので、ダウンロードしておきます（分かりにくかったので、リンク貼っておきました）。

あと、書かれてないですが、画像ファイルも必要なので、「grace_hopper.bmp」もダウンロードしておきます（こちらもリンク貼っておきました）。

あと、ラベルファイル（正解ラベルが書かれたファイル）も必要で、こちらも書かれてませんが、下記のようにしてダウンロードしておきます。/tmp/mobilenet_v1_1.0_224/labels.txt に出力されるので、カレントディレクトリにコピーしておきます（直接ダウンロードできるところを見つけられませんでした）。

$ curl https://storage.googleapis.com/download.tensorflow.org/models/mobilenet_v1_1.0_224_frozen.tgz  | tar xzv -C /tmp  mobilenet_v1_1.0_224/labels.txt

では、早速 tflite-runtime をインストールします（tfliteディレクトリを作成して、そこに仮想環境を作って作業します）。

パッケージが足りないと言われたので、指示通りに入れておきました。

$ mkdir tflite
$ cd tflite
$ python3 -m venv venv
The virtual environment was not created successfully because ensurepip is not
available.  On Debian/Ubuntu systems, you need to install the python3-venv
package using the following command.

    apt install python3.10-venv

You may need to use sudo with that command.  After installing the python3-venv
package, recreate your virtual environment.

Failing command: /home/daisuke/svn_/tflite/venv/bin/python3
$ rm -rf ./*
$ sudo apt install python3.10-venv
$ source venv/bin/activate
(venv) $ pip install tflite-runtime
Successfully installed numpy-1.26.4 tflite-runtime-2.14.0

これで実行環境の準備は完了です！

TensorFlow Lite モデルの入手

公式サイトに学習済みのtfliteモデルがいくつか公開されています。

www.tensorflow.org

今回は、画像分類のモデルを使います。具体的には、Mobilenet V1の量子化してないモデルと量子化してるモデルを使います。

  • Mobilenet_V1_1.0_224_quant：量子化モデル（mobilenet_v1_1.0_224_quant.tgz）
  • Mobilenet_V1_1.0_224：量子化してないモデル（mobilenet_v1_1.0_224.tgz）

ファイル名について説明しておきます。「mobilenet」はモデルの名前で、「v1」は、MobileNetの最初のバージョンという意味です。最近、MobileNetV4が発表されてましたね。「1.0」は、ネットワークのシュリンク（削減）のパラメータαの値で、0.25、0.5、0.75、1.0の4つから選べて、数字が小さいほど、シュリンクされたモデルとなります。「224」は入力画像サイズ（224x224）です。

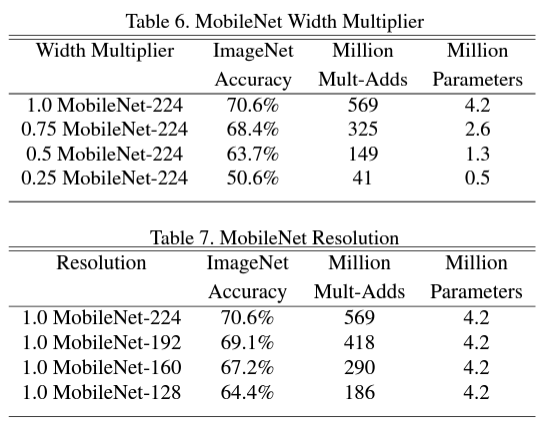

MobileNetV1の論文に当時のそれぞれの精度が書かれてましたので、貼っておきます。

MobileNetV1の精度
MobileNetV1の精度

では、先ほどの「label_image.py」を置いて、ダウンロードしたファイルを解凍します。

(venv) $ mkdir -p models/mobilenet_v1_1.0_224
(venv) $ mv mobilenet_v1_1.0_224.tgz models/mobilenet_v1_1.0_224/
(venv) $ mkdir -p models/mobilenet_v1_1.0_224_quant
(venv) $ mv mobilenet_v1_1.0_224_quant.tgz models/mobilenet_v1_1.0_224_quant/
(venv) $ cd models/mobilenet_v1_1.0_224
(venv) $ tar zxvf mobilenet_v1_1.0_224.tgz
(venv) $ cd ../mobilenet_v1_1.0_224_quant/
(venv) $ tar zxvf mobilenet_v1_1.0_224_quant.tgz
(venv) $ cd ../../
(venv) $ tree -I venv/
.
|-- grace_hopper.bmp
|-- label_image.py
|-- labels.txt
`-- models
    |-- mobilenet_v1_1.0_224
    |   |-- mobilenet_v1_1.0_224.ckpt.data-00000-of-00001
    |   |-- mobilenet_v1_1.0_224.ckpt.index
    |   |-- mobilenet_v1_1.0_224.ckpt.meta
    |   |-- mobilenet_v1_1.0_224.tflite
    |   |-- mobilenet_v1_1.0_224.tgz
    |   |-- mobilenet_v1_1.0_224_eval.pbtxt
    |   |-- mobilenet_v1_1.0_224_frozen.pb
    |   `-- mobilenet_v1_1.0_224_info.txt
    `-- mobilenet_v1_1.0_224_quant
        |-- mobilenet_v1_1.0_224_quant.ckpt.data-00000-of-00001
        |-- mobilenet_v1_1.0_224_quant.ckpt.index
        |-- mobilenet_v1_1.0_224_quant.ckpt.meta
        |-- mobilenet_v1_1.0_224_quant.tflite
        |-- mobilenet_v1_1.0_224_quant.tgz
        |-- mobilenet_v1_1.0_224_quant_eval.pbtxt
        |-- mobilenet_v1_1.0_224_quant_frozen.pb
        `-- mobilenet_v1_1.0_224_quant_info.txt

3 directories, 19 files

TensorFlow Lite でモデルを動かす

まずは、VirtualBox の Ubuntu 22.04 で動かしていきます。その後、Raspberry Pi 4（Raspberry Pi OS）でも動かします。

VirtualBox の Ubuntu 22.04 で実行する

早速実行したいところですが、tflite-runtime の場合、label_image.py を2か所変更しなければならないようです。

1か所目です。TensorFlowをインストールした場合を想定しているようです。

#import tensorflow as tf
import tflite_runtime.interpreter as tflite

2か所目です。こちらも、TensorFlowを想定したソースコードになっていますね。

#  interpreter = tf.lite.Interpreter(
  interpreter = tflite.Interpreter(

実行する前に、入力する画像ファイルを貼っておきます。グレース・ホッパーさんという、COBOL言語を開発した学者さんです。女性だったんですね、それは初めて知りました。


やっと実行できます。PILが無いと言われたので、pillowをインストールしておきます。

(venv) $ python label_image.py --model_file models/mobilenet_v1_1.0_224/mobilenet_v1_1.0_224.tflite --label_file ./labels.txt --image grace_hopper.bmp
Traceback (most recent call last):
  File "/home/daisuke/svn_/tflite/label_image.py", line 21, in <module>
    from PIL import Image
ModuleNotFoundError: No module named 'PIL'
(venv) $ pip install pillow
Successfully installed pillow-10.3.0
(venv) $ python label_image.py --model_file models/mobilenet_v1_1.0_224/mobilenet_v1_1.0_224.tflite --label_file ./labels.txt --image grace_hopper.bmp
INFO: Created TensorFlow Lite XNNPACK delegate for CPU.
0.919721: 653:military uniform
0.017762: 907:Windsor tie
0.007507: 668:mortarboard
0.005419: 466:bulletproof vest
0.003828: 458:bow tie, bow-tie, bowtie
time: 152.961ms

実行できました。152ms だったようです。軍服と 92.0% で判定している結果なので、正しく動いてそうです。続いて、量子化モデルを実行します。

(venv) $ python label_image.py --model_file models/mobilenet_v1_1.0_224_quant/mobilenet_v1_1.0_224_quant.tflite --label_file ./labels.txt --image grace_hopper.bmp
0.874510: 653:military uniform
0.031373: 907:Windsor tie
0.015686: 668:mortarboard
0.011765: 466:bulletproof vest
0.007843: 458:bow tie, bow-tie, bowtie
time: 873.819ms

量子化モデルの方が、だいぶ遅いですね。軍服という判定は、87.5%でした。

Raspberry Pi 4 の Raspberry Pi OS で実行する

Raspberry Pi 4 でもやってみます。

$ uname -a
Linux raspberrypi 6.6.20+rpt-rpi-v8 #1 SMP PREEMPT Debian 1:6.6.20-1+rpt1 (2024-03-07) aarch64 GNU/Linux

まず、量子化していないモデルです。

$ python label_image.py --model_file models/mobilenet_v1_1.0_224/mobilenet_v1_1.0_224.tflite --label_file ./labels.txt --image grace_hopper.bmp
INFO: Created TensorFlow Lite XNNPACK delegate for CPU.
0.919721: 653:military uniform
0.017762: 907:Windsor tie
0.007507: 668:mortarboard
0.005419: 466:bulletproof vest
0.003828: 458:bow tie, bow-tie, bowtie
time: 144.901ms

VirtualBox の Ubuntu22.04 と同じような感じですね。同じく、92.0% です。続いて、量子化モデルです。

$ python label_image.py --model_file models/mobilenet_v1_1.0_224_quant/mobilenet_v1_1.0_224_quant.tflite --label_file ./labels.txt --image grace_hopper.bmp
0.874510: 653:military uniform
0.031373: 907:Windsor tie
0.015686: 668:mortarboard
0.011765: 466:bulletproof vest
0.007843: 458:bow tie, bow-tie, bowtie
time: 99.783ms

だいぶ早くなりました。Intel CPU では、効果が無かった、というか悪化しましたが、ARM CPUで実行すると早くなりました。精度は、VirtualBox の Ubuntu22.04 と同じく87.5%でした。

おわりに

今回は、TensorFlow Lite の実行をやってみました。

tflite-runtime を使ってみましたが、おそらく、マルチスレッドで動いてないのではないかと思います。あと、Python より C++ の方が速いかもしれないです。

そのあたりを次回（TensorFlow Lite C++で量子化モデルをRaspberry Pi 4で動かす - daisukeの技術ブログ）はやっていきたいと思います。

今回は以上です。

最後までお読みいただき、ありがとうございました。
