前回は、QEMU （ターゲットは STM32F4-Discovery）で動かしたサンプルソースのスタートアップルーチン以外の内容を確認しました。

今回は、サンプルソースのスタートアップルーチンの内容の確認と、アセンブラの動作の確認をしていきます。

それでは、やっていきます。

参考文献

CQ出版

STM32F4 のマニュアル

下記リンクのドキュメント→リファレンスマニュアル、ドキュメント→プログラミングマニュアルなどを参照してください。最近は、マニュアルが日本語化されていて、とても便利です。

デザイン/サポート | STM32, STM8ファミリはSTの32bit／8bit汎用マイクロコントローラ製品

GNU アセンブラのマニュアル

英語しか見つかりませんでした。

https://sourceware.org/binutils/docs/as/

https://sourceware.org/binutils/docs/as/ARM-Directives.html

はじめに

「QEMUを動かす」の記事一覧です。良かったら参考にしてください。

QEMUを動かすの記事一覧

・第1回：STM32（ARM Cortex-M）をQEMUで動かす（環境構築編）
・第2回：STM32（ARM Cortex-M）をQEMUで動かす（ソースコード確認編）
・第3回：STM32（ARM Cortex-M）をQEMUで動かす（スタートアップルーチン編） ← 今回
・第4回：STM32（ARM Cortex-M）をQEMUで動かす（リンカスクリプト編）
・第5回：STM32（ARM Cortex-M）のELFファイルの内容を確認する
・第6回：STM32（ARM Cortex-M）のELFファイル⇔バイナリの変換を行う
・第7回：STM32（ARM Cortex-M）のバイナリから構築したELFファイルをQEMUで動かす
・第8回：QEMUのビルドに必要なxpm（xPack Project Manager）について学ぶ
・第9回：QEMUをソースからビルドして動かす
・第10回：QEMUのソースコードを変更してSTM32の動作を変える

今回も、Interface のサンプルソースを使わせていただきます。

サンプルソースは、Interfaceのホームページからダウンロードします。

下記の「7月号　仮想から実機までマイコン開発入門」の「特集　第3部第1章エミュレータQEMUを活用した開発の手引き」の「関連ファイル一式」をダウンロードします。

www.cqpub.co.jp

それでは、やっていきます！

startup.S

スタートアップルーチンとは、マイコンが起動して最初に動くプログラムです。

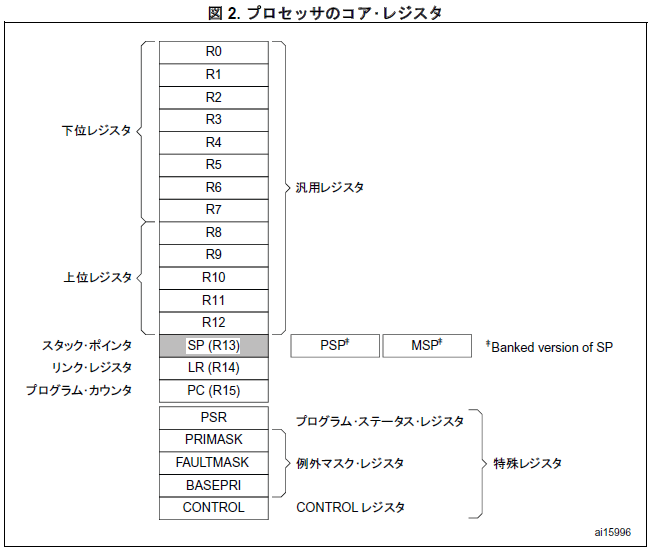

理解する上で重要なレジスタ一覧と、メモリマップを貼っておきます（プログラミングマニュアルより）。

先頭からベクタテーブルまで

早速、スタートアップルーチンの先頭から見ていきます。

.syntax unified：ARM命令とThumb命令で、統一した書き方をする宣言
.thumb：Thumb命令で機械語を生成させる宣言
.section .isr_vector,"a",%progbits：セクションの定義、.isr_vectorはリンカスクリプト（stm32f407vg.ld）で定義されている、"a"はセクション割り当て可能、%progbitsはこのセクションにdataを含んでいることを示す
.align 2：2byteアライメントに合わせます（既にアライメントが合ってる場合は何もしない）
.globl __Vectors：外部ファイルに公開する宣言

これ以降は、先頭がスタックアドレスの初期値、その後、4byteごとに、例外、割り込みの飛び先のアドレスが格納されています。

/* Definition of Section */
        .syntax unified
        .thumb
        .section .isr_vector,"a",%progbits

    .align  2
    .globl  __Vectors
__Vectors:
        .long   __main_stack_start    /* Main stack pointer (MSP) */
        .long   Reset_Handler         /* Reset Handler */
        .long   NMI_Handler           /* NMI Handler */
        .long   HardFault_Handler     /* Hard Fault Handler */
        .long   MemManage_Handler     /* MPU Fault Handler */
        .long   BusFault_Handler      /* Bus Fault Handler */
        .long   UsageFault_Handler    /* Usage Fault Handler */
（以降のベクタテーブルは省略）

リセットハンドラからモード設定まで

先ほどのベクタテーブルにあったリセットハンドラの飛び先です。

.text：テキストセクションの宣言
.thumb_func：この次にあるシンボルがThumbエンコードされた関数であることの宣言
.type Reset_Handler, %function：このシンボル（この場合はReset_Handler）のタイプ（この場合は%function）を設定する（通常のラベルではなく関数であるという宣言）
Reset_Handler:：関数ラベル（飛び先）

mrsは、controlレジスタの値をr0レジスタにコピーしています。__process_stack_start と __main_stack_start はリンカスクリプト（stm32f407vg.ld）でアドレスが定義されています。

orrは論理和で、controlレジスタのbit1をセットするためです（スタックポインタはPSPを有効にする）。bicはビットクリアで、controlレジスタのbit0をクリアするためです（特権モードにしてる）。

よく分からなかったのが、コメントには非特権レベルにするとありますが、特権レベルになってると思います。main関数でブレークポイントを設定して、デバッガでcontrolレジスタを確認しましたが、0x02となっていて、特権レベルに見えます。まぁ気にしないことにします。

b（分岐）の前の最後の3行のmrsは、それぞれのレジスタに設定した内容（汎用レジスタの内容）を転送しています。

        .text
        .align  2

/* Reset Handler */
        .global Reset_Handler
        .thumb_func
        .type   Reset_Handler, %function
Reset_Handler:

        /* スレッドモード(PSP, 非特権レベル)で動作するように設定 */
        mrs     r0,  control
        ldr     r1,  =__process_stack_start
        orr     r0,  r0,  #0x02
        ldr     r2,  =__main_stack_start
        bic     r0,  r0,  #0x01
        msr     psp, r1
        msr     msp, r2
        msr     control,  r0

        b       l1

data、bssセクションの初期化から最後まで

.ltorg：リテラル定数をこの位置にダンプさせる宣言

dataセクションは初期値付きのグローバル変数の領域です。_sidata は初期値を格納している領域で、_sdata が dataセクションの開始アドレス、_edata は終了アドレスです。

_sidata と _sdata のアドレスを比較して、同じだったら該当するデータがないので、bssセクションの初期化に飛びます。そうでなければ、1: のラベルに進みます。

1: のラベルからは、実際に初期値をdataセクションにコピーします。_sdata と _edata を比較して異なる場合（まだdataセクションが続いてる）、r3レジスタを介してコピーします。itt は、if thenの命令で、neが真ならneが付いた命令を実行します。ldrne と strne を実行すると、r0とr1は4byteインクリメントされます。これでdataセクションの初期化が完了します。

bssセクションの初期化も同じような感じです。bssセクションの初期化が完了すると、main関数にジャンプします。

        .ltorg
        .thumb
l1:

        /* Copy the data sections. */
        ldr     r0,  =_sidata
        ldr     r1,  =_sdata
        ldr     r2,  =_edata
        cmp     r0,  r1
        beq     2f
1:
        cmp     r1,  r2
        itt     ne
        ldrne   r3, [r0], #4
        strne   r3, [r1], #4
        bne     1b
2:
        /* Zero fill the bss segment. */
        mov     r0,  #0
        ldr     r1,  =_sbss
        ldr     r2,  =_ebss
3:
        cmp     r1,  r2
        bge     4f
        str     r0,  [r1],  #4
        b       3b
4:

        /* Call the application's entry point.*/
        ldr     r2, =main
        bx      r2
