Javaでデザインパターンを学ぶ：Prototypeパターン

Javaによるデザインパターンの9回目です！

今回も教材は、参考文献の「」のサンプルコードを使わせて頂きます。

今回は、Prototypeパターンです。

では、やっていきましょう！

• 参考文献
• 参考文献のサンプルプログラムのダウンロード
• はじめに
• サンプルコードの理解
  • 今回のPlantUMLのクラス図
  • Mainクラス（使う側のクラス）
  • Productインタフェース
  • UnderlinePenクラス
  • MessageBoxクラス
  • Managerクラス
• Prototypeパターンのメリットと考察
• おわりに

参考文献

参考文献のサンプルプログラムのダウンロード

www.hyuki.com

はじめに

「Javaでデザインパターンを学ぶ」の記事一覧です。良かったら参考にしてください。

先に、23種類のデザインパターンを示します。

参考サイト：デザインパターン (ソフトウェア) - Wikipedia

エンジニアグループのランキングに参加中です。

ランキング参加中

エンジニアグループ

気楽にポチッとよろしくお願いいたします🙇

今回は、「Prototypeパターン」をやっていきます！

サンプルコードの理解

Prototypeパターンは、同様のインスタンスを生成するために、原型のインスタンスを複製する、とあります。一度作成したものをプロトタイプとして、もう一度同じものを作るよりも、プロトタイプをコピーする方が簡単だということを表現したパターンです。

それでは、早速サンプルコードを見ていくことにします。

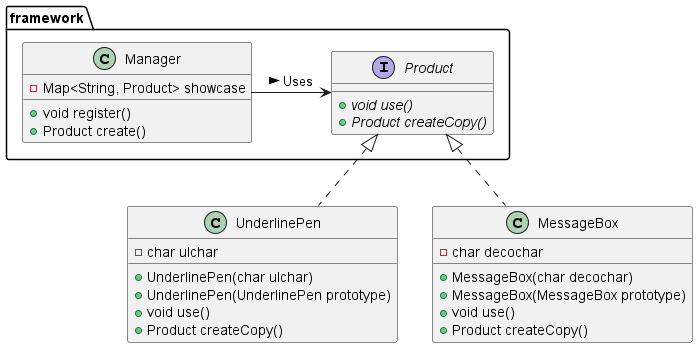

今回のPlantUMLのクラス図

PlantUMLで作成したクラス図のコードと画像ファイルです。

Prototypeパターンを実現しているのは、Productインタフェースと、それを実装したUnderlinePenクラスとMessageBoxクラスです。

Productインタフェースの createCopy() は、自分自身（this）をコピーコンストラクタでコピーして返すメソッドで、これによって作成したプロトタイプをコピーするPrototypeパターンを実現しています。

Managerクラスは、Productインタフェースのインスタンスを登録、参照するための管理クラスです。

@startuml
package framework {
    interface Product {
        + {abstract} void use()
        + {abstract} Product createCopy()
    }

    class Manager {
        - Map<String, Product> showcase
        + void register()
        + Product create()
    }
    Manager -> Product : Uses >
}

class UnderlinePen {
    - char ulchar
    + UnderlinePen(char ulchar)
    + UnderlinePen(UnderlinePen prototype)
    + void use()
    + Product createCopy()
}
Product <|.. UnderlinePen

class MessageBox {
    - char decochar
    + MessageBox(char decochar)
    + MessageBox(MessageBox prototype)
    + void use()
    + Product createCopy()
}
Product <|.. MessageBox
@enduml

Mainクラス（使う側のクラス）

今回の実装のイメージが沸くように、先にMainクラスを見ていきます。また、実行結果も合わせて示します。

まず、準備として、Managerクラス（マネージャ）のインスタンスを生成しています。さらに、- を使ったUnderlinePenクラス（下線）、* を使ったMessageboxクラス（囲い枠）、/ を使ったMessageBoxクラス（囲い枠）のインスタンスを生成しています。

さらに登録として、マネージャに、作成した下線、アスタリスクの囲い枠、スラッシュの囲い枠を、それぞれ名前を付けてプロトタイプとして登録しています。

生成と使用として、マネージャに登録した下線を呼び出して（下線のプロトタイプをコピーして）、"Hello, world." を下線で装飾して出力します。同様に、マネージャに登録したアスタリスクの囲い枠をコピーして、"Hello, world." を装飾して出力し、スラッシュの囲い枠をコピーして、"Hello, world." を装飾して出力しています。

import framework.Manager;
import framework.Product;

public class Main {
    public static void main(String[] args) {
        // 準備
        Manager manager = new Manager();
        UnderlinePen upen = new UnderlinePen('-');
        MessageBox mbox = new MessageBox('*');
        MessageBox sbox = new MessageBox('/');

        // 登録
        manager.register("strong message", upen);
        manager.register("warning box", mbox);
        manager.register("slash box", sbox);

        // 生成と使用
        Product p1 = manager.create("strong message");
        p1.use("Hello, world.");

        Product p2 = manager.create("warning box");
        p2.use("Hello, world.");

        Product p3 = manager.create("slash box");
        p3.use("Hello, world.");
    }
}

実行結果

Hello, world. という文字列に対して、- の下線と、* の囲い枠、/ の囲い枠で出力されていますね。

もう少し中身を見ていきます。

Productインタフェース

Productインタフェースは、frameworkパッケージで、2つの抽象メソッドを定義しています。

package framework;

public interface Product {
    public abstract void use(String s);
    public abstract Product createCopy();
}

UnderlinePenクラス

UnderlinePenクラスは、Productインタフェースを実装した下線を引く装飾のクラスです。

プライベートメンバ変数として、ulchar を持ちます。Mainクラスでは、- を登録していました。- を使った下線の装飾ということになります。他の文字を使った下線を引く装飾のインスタンスも作ることができます。

コンストラクタが2つあります（多重定義、オーバーロードと呼ばれます）。1つ目は普通のコンストラクタで、引数で与えられたchar型の文字でプライベートメンバ変数を初期化します。2つ目はコピーコンストラクタと呼ばれるコンストラクタで、自分自身と同じクラス型の引数を受け取って、全メンバ変数をコピーするコンストラクタです。これによって、Prototypeパターンを実現しています。

use() は、Productインタフェースで定義されていたメソッドで、引数で渡された文字列を対象として、下線で装飾するメソッドです。

createCopy() も、Productインタフェースで定義されていたメソッドで、コピーコンストラクタを呼び出して、自分自身のインスタンスを生成して返しています。

import framework.Product;

public class UnderlinePen implements Product {
    private char ulchar;

    public UnderlinePen(char ulchar) {
        this.ulchar = ulchar;
    }

    // コピーコンストラクタ
    public UnderlinePen(UnderlinePen prototype) {
        this.ulchar = prototype.ulchar;
    }

    @Override
    public void use(String s) {
        int ulen = s.length();
        System.out.println(s);
        for (int i = 0; i < ulen; i++) {
            System.out.print(ulchar);
        }
        System.out.println();
    }

    @Override
    public Product createCopy() {
        return new UnderlinePen(this);
    }
}

MessageBoxクラス

MessageBoxクラスは、UnderlinePenクラスと同様に、Productインタフェースを実装した囲い枠で装飾するクラスです。

プライベートメンバ変数として、decochar を持ちます。Mainクラスでは、* と、/ を登録していました。* と、/ を使った囲い枠の装飾ということになります。

UnderlinePenクラスと同様に、コンストラクタが2つあります。内容もUnderlinePenクラスと同じなので説明は省略します。

use() と createCopy() も、UnderlinePenクラスとほとんど同じです。use() は、UnderlinePenクラスでは下線でしたが、MessageBoxクラスでは囲い枠なので、少し実装が増えていますね。

import framework.Product;

public class MessageBox implements Product {
    private char decochar;

    public MessageBox(char decochar) {
        this.decochar = decochar;
    }

    // コピーコンストラクタ
    public MessageBox(MessageBox prototype) {
        this.decochar = prototype.decochar;
    }

    @Override
    public void use(String s) {
        int decolen = 1 + s.length() + 1;
        for (int i = 0; i < decolen; i++) {
            System.out.print(decochar);
        }
        System.out.println();
        System.out.println(decochar + s + decochar);
        for (int i = 0; i < decolen; i++) {
            System.out.print(decochar);
        }
        System.out.println();
    }

    @Override
    public Product createCopy() {
        return new MessageBox(this);
    }
}

Managerクラス

Managerクラスは、Productインタフェースを実装したクラスの登録、複製を行うクラスです。

プライベートメンバ変数として、HashMapクラスの showcase を持ちます。HashMapクラスは、キーと値をセットにしたデータ構造です。今回は、名前をキーとして、Productインタフェースを実装したクラスのインスタンスを値として格納します。

register() は、引数で渡された名前とProductインタフェースを実装したクラスのインスタンスを、showcase に登録します。

create() は、引数で渡された名前を使って、showcase からProductインタフェースを実装したクラスのインスタンスを取り出し、Productクラスの createCopy() を呼び出して、インスタンスをコピーして返します。

package framework;

import java.util.HashMap;
import java.util.Map;

public class Manager {
    private Map<String,Product> showcase = new HashMap<>();

    public void register(String name, Product prototype) {
        showcase.put(name, prototype);
    }

    public Product create(String prototypeName) {
        Product p = showcase.get(prototypeName);
        return p.createCopy();
    }
}

Prototypeパターンのメリットと考察

Prototypeパターンは、インスタンスをコピーするところが特徴的です。

ペイントなどのソフトで、ユーザが絵を描いたとします。長い時間をかけて描いた絵がもう一つ必要になったとき、ユーザの操作をもう一度行うよりも、絵をコピーしますよね（当たり前ですね）。このコピーの部分がPrototypeパターンにあたります。

ペイントだとコピーするのが当たり前でしたが、ソフトウェアの処理の場合では、意外とコピーはされず、もう一度同じ処理を実行させている場合が結構あります。ペイントで絵を描くのは大変ですが、ソフトウエアの場合は、そのメソッドをもう1回呼ぶだけで実現できるからです。

メソッドをもう一度呼ぶ方が、そのメソッドの結果を複製するより簡単な場合が多いからです。しかし、結果を複製する方がソフトの処理時間は圧倒的に早くできる場合が多いです。

少し個人的な見解が入ってしまっていますが、Prototypeパターンは、複製するという選択肢を想起させてくれるパターンだと思います。

今回は以上です！

おわりに

今回はPrototypeパターンを学びました。

最後までお読みいただき、ありがとうございました。
