今回は、OSSのOptunaを使って、多目的最適化をやっていきます。

具体的には、書籍「」の「3.1 多目的最適化」のサンプルコードを使います。

また、Pythonのmatplotlibで、3Dのグラフで可視化します。この可視化はマウスをドラッグすることで様々な視点から3Dグラフを見ることが出来ます。しかし、Google Colaboratoryの場合、通常の方法では3Dグラフを動かすことが出来ません。その対策についても説明していきます。

この内容が参考になれば幸いです。

【Optuna】

参考文献

作者:佐野正太郎,秋葉拓哉,今村秀明,太田健,水野尚人,柳瀬利彦
オーム社

参考サイト

◆Optunaの公式サイト

www.preferred.jp

◆Optunaのドキュメント（マニュアル）

optuna.readthedocs.io

◆書籍「」のサンプルコード

github.com

はじめに

Optunaの記事一覧です。良かったら参考にしてください。

Optunaの記事一覧

開発環境の構築：開発環境の構築手順（用途：AI関連、Python）
Optunaの全体像：書籍の解説：Optunaによるブラックボックス最適化
単目的最適化：Google ColaboratoryでOptunaを実行（Study再現性の確保）
多目的最適化：Google ColaboratoryでOptunaの多目的最適化を実行する ← 今回
可視化：Google ColaboratoryでOptuna Dashboardを使う方法
Optunaのデータベース：DB4Sのインストール方法、データベースの操作方法

多目的最適化とは、複数の目的の評価値を改善していく手法です。

一般的なAIの学習のハイパーパラメータのチューニングは、画像分類や回帰問題などの場合、ロスの最小化という1つの目的だけを対象として最適化（単目的最適化）します。

一方、同じハイパーパラメータチューニングの場合でも、目的が推論精度の向上だけでなく、推論時間の短縮も目指す問題を設定することができます。このように、複数の目的を同時に考慮する場合を、多目的最適化と呼びます。

ここでは、【解説】書籍：Optunaによるブラックボックス最適化で説明した内容を、実際に多目的最適化をやってみます。

開発環境の準備

Optunaを実行する環境に必要な内容を説明します。

手順

・書籍のサンプルコードをダウンロードする、もしくは、自分のGitHubにフォークする（フォークしたリポジトリ：https://github.com/dk0893/optuna-book）
・フォークしたリポジトリをGoogleドライブにクローンする
・chapter3ディレクトリに移動して、このディレクトリに、実際に実行するノートブック（例：ch3-exec.ipynb）を作成する（具体的には、Googleドライブで右クリックして、その他→Google Colaboratoryをクリックする）

Googleドライブ＋Google Colaboratory＋GitHubの開発環境については、別の記事で詳しく書いているので、必要に応じて参考にしてください。

daisuke20240310.hatenablog.com

多目的最適化のサンプルコードの問題設定

今回解きたい問題は以下になります。

$\displaystyle \begin{equation} \left\{ \begin{aligned} f_1(x, y) &= 4x^2 + 4y^2 \\ f_2(x, y) &= (x - 5)^2 + (y - 5)^2 \end{aligned} \right. \end{equation} \tag{3.1}$

2つの下に凸型の関数が対象です。この最小化問題に取り組みます。

それぞれ、最小値が [0, 0]、[5, 5] なので、両方を同時に満たすことはできませんので、いい感じのところを探す（多目的最適化）のを、Optunaにやってもらうというわけです。

Google Colaboratoryで問題設定を可視化

Google Colaboratoryで、 $f1(x, y)$ と $f2(x, y)$ を可視化してみます。

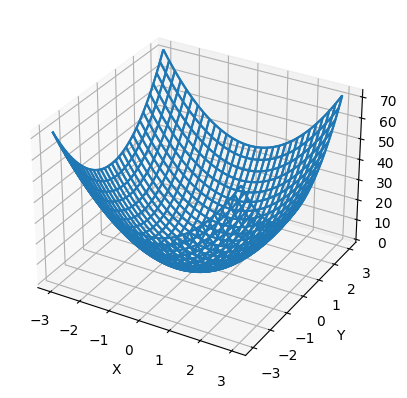

$f1(x, y)$ の可視化

$f2(x, y)$ の可視化

可視化のコードを貼っておきます。

def out_3dgraph( XX, YY, ZZ, show=False, fpath="axes3d.png", debug=False ):

    fig = plt.figure()
    ax = fig.add_subplot( 111, projection='3d' ) # projection='3d'とすることで、Axesオブジェクトの3D版のAxes3Dオブジェクトを生成できる

    ax.set_xlabel( "X" )
    ax.set_ylabel( "Y" )
    ax.set_zlabel( "Z" )

    ax.plot_wireframe( XX, YY, ZZ )

    if show:
        plt.show()

    if fpath is not None:
        fig.savefig( fpath )

    return fig, ax

def create_data( func, graph_xlim, graph_ylim ):

    # データ準備
    xx = np.arange( graph_xlim[0], graph_xlim[1] + 0.1, 0.1 )
    yy = np.arange( graph_ylim[0], graph_ylim[1] + 0.1, 0.1 )

    XX, YY = np.meshgrid( xx, yy ) # 2次元の格子座標を生成する (XY座標で、X=-3から3、Y=-3から3までの0.1刻みで全組み合わせ)

    ZZ = func( XX, YY )

    return XX, YY, ZZ

XX, YY, ZZ = create_data( f1, [-3, 3], [-3, 3] )

# グラフ描画
#fpath = f"axes3d_f1.png"
fpath = None
fig, ax = out_3dgraph( XX, YY, ZZ, show=False, fpath=fpath, debug=True )
print( f"fig={fig}, ax={ax}" )

ax.plot_wireframe( XX, YY, ZZ )
plt.show()

これは、 $f1(x, y)$ の可視化ですが、create_data()の引数をf2に変えると、 $f2(x, y)$ の可視化ができます。

$f2(x, y)$ の方は、-3から3までの範囲の可視化だとよく分からないので、-30から30まで広げた図です。

$f2(x, y)$ は、 $f1(x, y)$ を x軸方向に +5、y軸方向に +5 に移動させて、スケールを変更したものでした。

Google Colaboratoryで3Dグラフを動かす方法

Google Colaboratoryで、上の可視化を行うと分かりますが、3Dグラフを他の視点で見たくて、マウスでグリグリ動かしても、Google Colaboratoryでは動きません。

以下のStack overflowでも、結論としては、そのままでは無理で、追加でライブラリ（ipympl）を入れる必要があります。

stackoverflow.com

上の可視化を実行する前に、以下の4行を追加すれば、一応、3Dグラフが動きます。

!pip install ipympl
from google.colab import output
output.enable_custom_widget_manager()
%matplotlib widget

実際にやってみましたが、重すぎて使えませんでした。

仕方ないので、3Dグラフを動かしたいときは、ローカルの環境を使うことにします。

ローカルで3Dグラフを動かす方法

上の可視化と同じようなソースコードをGitHubにあげておきました。

github.com

コマンドプロンプトを開いて、ソースコードを置いた場所まで移動します。

$f1(x, y)$ を可視化する場合は以下です。

python axes3d.py --pat 1 --show

$f2(x, y)$ を可視化する場合は以下です。

python axes3d.py --pat 2 --show

動かしたイメージです。

多目的最適化のサンプルコードの説明

だいぶ前置きが長くなりました。

書籍の3.1章のサンプルコード（https://github.com/dk0893/optuna-book/tree/master/chapter3）は複数あるので、それらについて説明します。

binh_and_korn.py：最適化問題の関数であり、3と4で使われる
list_3_1_optimize_binh_and_korn.py：今回の最適化問題を解く
list_3_2_print_multi_objective_optimization_result.py：今回の最適化問題を解き、結果をログ出力する
list_3_4_optimize_with_storage.py：今回の最適化問題を1000トライアルで解き、スタディをデータベースに保存する
list_3_5_plot_pareto_front.py：4の学習結果（データベース）をロードして、パレートフロントを可視化する
list_3_6_plot_slice.py：4の学習結果（データベース）をロードして、散布図を作成する

1は、3、4で使われる関数が定義されているファイルです。

2から4までは、表示の有無、トライアル数が異なる、の違いはありますが、今回の同じ問題を解いています。同じ問題を何度も解いている理由は、書籍では切り取ったコード（それだけでは動かない）が掲載されていますが、GitHubでは動くコードとするためだと思います。

ここでは、4のサンプルコード（1をインポートしてる）を使い、その後、5と6で可視化を行います。

1のbinh_and_korn.pyは以下の通りです。

def f1(x, y):
    return 4 * x**2 + 4 * y**2

def f2(x, y):
    return (x - 5)**2 + (y - 5)**2

def objective(trial):
    x = trial.suggest_float("x", 0, 5)
    y = trial.suggest_float("y", 0, 3)

    objective0 = f1(x, y)
    objective1 = f2(x, y)

    return objective0, objective1

まず、今回の問題設定通りの $f1(x, y)$ と $f2(x, y)$ が定義されています。

objective(trial)は目的関数（最適化の対象）です。

単目的最適化と同じような記述で、多目的最適化を実現できています。単目的最適化との違いは、複数の関数が最適化対象とされていることと、目的関数が複数の評価値を返しているところです。

続いて、4のlist_3_4_optimize_with_storage.pyです。

import optuna
from binh_and_korn import objective

# optuna.dbには既にこのコードを実行した結果が格納されているので、実行の必要はありません。
study = optuna.create_study(
    study_name="ch3-multi-objective-example",
    storage="sqlite:///optuna.db",
    directions=["minimize", "minimize"],
    load_if_exists=True,
)

if len(study.trials) == 0:
    study.optimize(objective, n_trials=1000)

こちらも、単目的最適化と同じような記述で、単目的最適化を実現できています。違いは、directionsが最適化対象の数だけ指定されていることだけです。

Google ColaboratoryでOptunaの多目的最適化を実行する

では、実際に、Google Colaboratoryを使って、多目的最適化を実行してみます。

[I 2024-04-09 16:29:29,078] Using an existing study with name 'ch3-multi-objective-example' instead of creating a new one.
[I 2024-04-09 16:29:29,358] Trial 0 finished with values: [35.94472613687067, 19.25332909284121] and parameters: {'x': 2.7257920381467535, 'y': 1.2474932059908925}.
[I 2024-04-09 16:29:29,518] Trial 1 finished with values: [78.01560715095809, 9.013826159413323] and parameters: {'x': 3.8018889948518386, 'y': 2.247118567980781}.
[I 2024-04-09 16:29:29,693] Trial 2 finished with values: [114.16771767594246, 6.454634890846881] and parameters: {'x': 4.735523260179394, 'y': 2.4732061926344793}.
[I 2024-04-09 16:29:29,934] Trial 3 finished with values: [37.44927077348942, 22.72686345669807] and parameters: {'x': 0.6803529018306304, 'y': 2.983192521836798}.
[I 2024-04-09 16:29:30,410] Trial 4 finished with values: [87.34795493867823, 20.063135573884196] and parameters: {'x': 4.64226629673557, 'y': 0.5351190193429662}.
・・・途中割愛・・・
[I 2024-04-09 16:35:00,278] Trial 995 finished with values: [119.2924174064566, 4.589777455914955] and parameters: {'x': 4.634259311934727, 'y': 2.8890733776351922}.
[I 2024-04-09 16:35:00,705] Trial 996 finished with values: [88.28877476344911, 8.244742247503098] and parameters: {'x': 4.113998146843409, 'y': 2.268746997492509}.
[I 2024-04-09 16:35:01,786] Trial 997 finished with values: [76.00513750761637, 14.486585076302251] and parameters: {'x': 4.164835756797107, 'y': 1.286634173263077}.
[I 2024-04-09 16:35:02,261] Trial 998 finished with values: [90.96117247768643, 12.614097486129241] and parameters: {'x': 4.533479731728605, 'y': 1.479139831600632}.
[I 2024-04-09 16:35:02,655] Trial 999 finished with values: [1.895490252956519, 42.6918557152175] and parameters: {'x': 0.09663406469405056, 'y': 0.6815676201081121}.

無事に成功したようです。

多目的最適化の結果を可視化する

2つの可視化が紹介されています。1つずつ見ていきます。

パレートフロントの可視化

まず、5のパレートフロントを可視化するコード（以下）を実行します。

import optuna

study = optuna.load_study(
    study_name="ch3-multi-objective-example",
    storage="sqlite:///optuna.db"
)

# すべてのトライアルをプロット（デフォルト挙動）
optuna.visualization.plot_pareto_front(
    study,
    include_dominated_trials=True
).show()

# Study.best_trials だけをプロット
optuna.visualization.plot_pareto_front(
    study,
    include_dominated_trials=False
).show()

横軸が、 $f1(x, y)$ の評価値で、縦軸が $f2(x, y)$ の評価値の散布図です。

各プロットは、トライアルの評価値であり、色が濃いほど、後半に実行されたトライアルを示しています。赤のプロットはベストなトライアルのプロットです。

赤のベストなトライアルは、パレート解と呼ばれ、他の評価値よりも良いものになります。多目的最適化なので、解が複数あるということになります。

なお、書籍によると、Optunaの可視化関数で、多目的最適化をサポートしているのは、この plot_pareto_front関数だけとのことです。

パレート解とは

青のプロットはパレート解（ベスト）ではなく、赤のプロットはパレート解（ベスト）です。この違いをもう少し詳しく説明します。

例えば、どれでもいいですが、赤のプロットの1つ（プロットAとします）に注目します。プロットAの $f1(x, y)$ の評価値（Objective 0）を取り出したところ、60ぐらいで、 $f2(x, y)$ の評価値は10でした。

$f1(x, y)$ の評価値（Objective 0）が、プロットAの60より小さい値を持つ他のプロットは、全て、 $f2(x, y)$ の評価値（Objective 1）が、プロットＡの10より大きな値になっています。このようなプロットAのことをパレート解と言います。

同様に、 $f2(x, y)$ の評価値（Objective 1）が、プロットAの10より小さい値を持つ他のプロットは、全て、 $f1(x, y)$ の評価値（Objective 0）は、プロットAの60より小さな値になっています。

図で見ると分かりやすいですが、文章で説明するのは難しいですね。

単目的最適化の可視化を活用する

続いて、6の可視化のコード（以下）を実行します。

import optuna

study = optuna.load_study(
    study_name="ch3-multi-objective-example",
    storage="sqlite:///optuna.db"
)

optuna.visualization.plot_slice(
    study,
    target=lambda t: t.values[0],
    target_name="Objective value 0",
).show()

optuna.visualization.plot_slice(
    study,
    target=lambda t: t.values[1],
    target_name="Objective value 1",
).show()
