AWS fsx for windows （自己所有AD）の事前のAD設定メモ

FSXを自己所有のADで作成する際、AD側で何をすれば良いのかが AWSのドキュメントを見ても、いまいち分かりにくかったです。 docs.aws.amazon.com aws.amazon.com 上記を見ながら作業をしてみたところ正常動作でき、 作業をより分かりやすく残しておきたいと思い、 備忘メモとしてブログ化します。

ADの事前設定

ADでOU、グループ、ユーザを作成

まず、AD側の手順として、下記を作成します。

設定項目	設定値
OU	FileSystems
UserName	fsxservice
FileSystemAdministratorsGroup	FSXAdmins
Password	適当

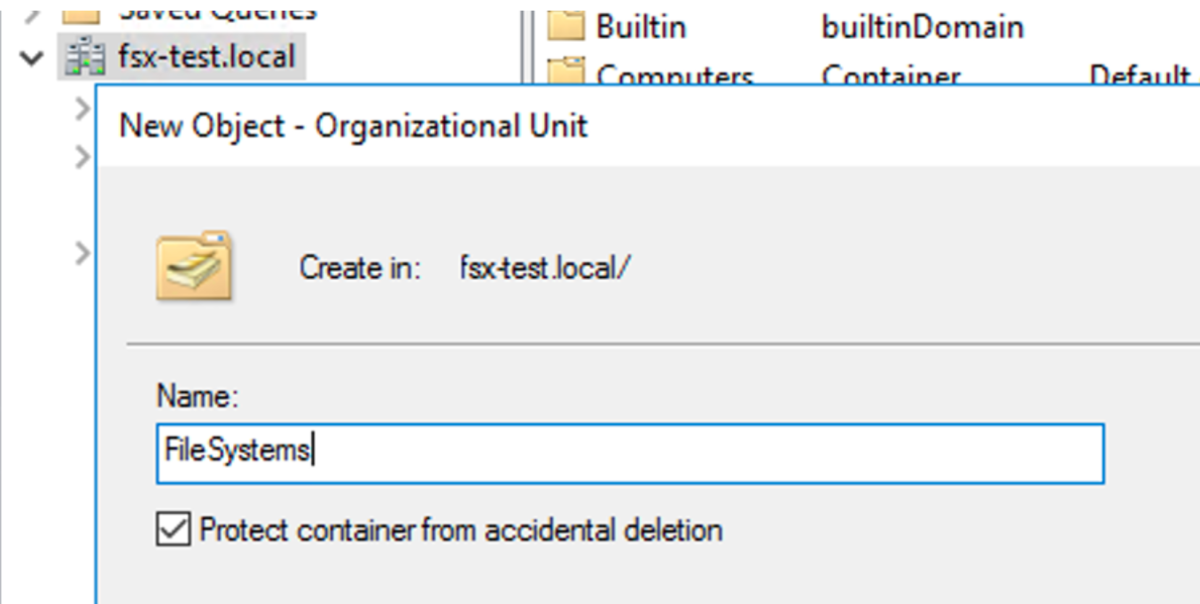

「dsa.msc」を開く OUを「FileSystems」で作成します。

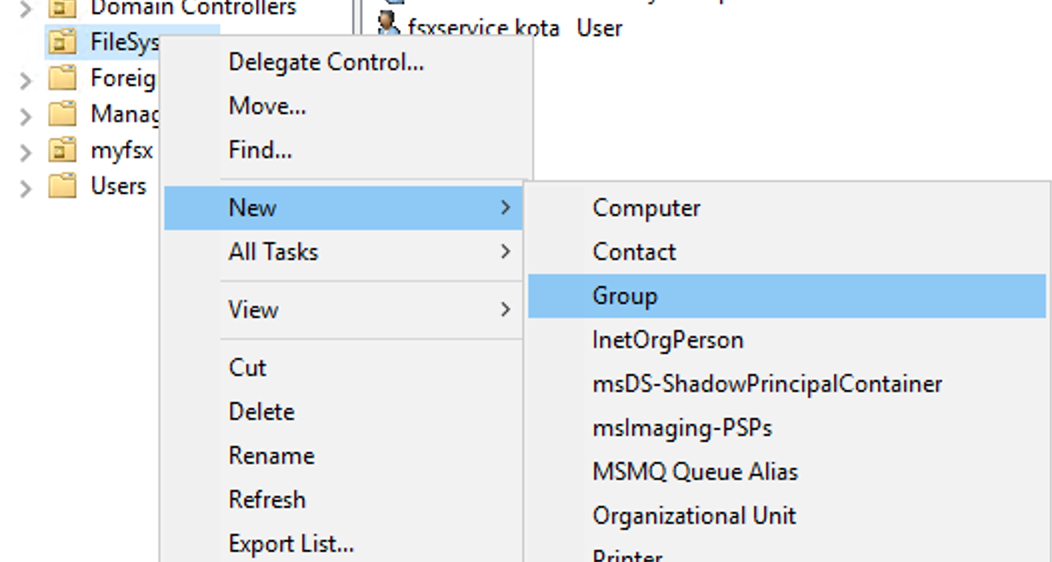

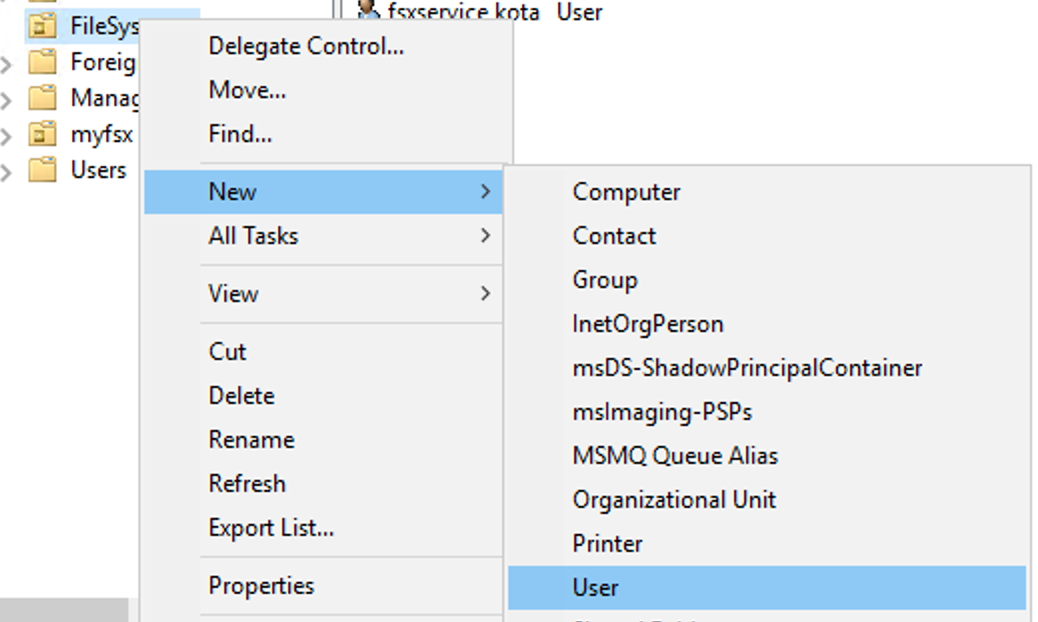

FileSystemsの中にユーザ、グループを作成します

その後、上記で作成したOUに権限を移譲します。

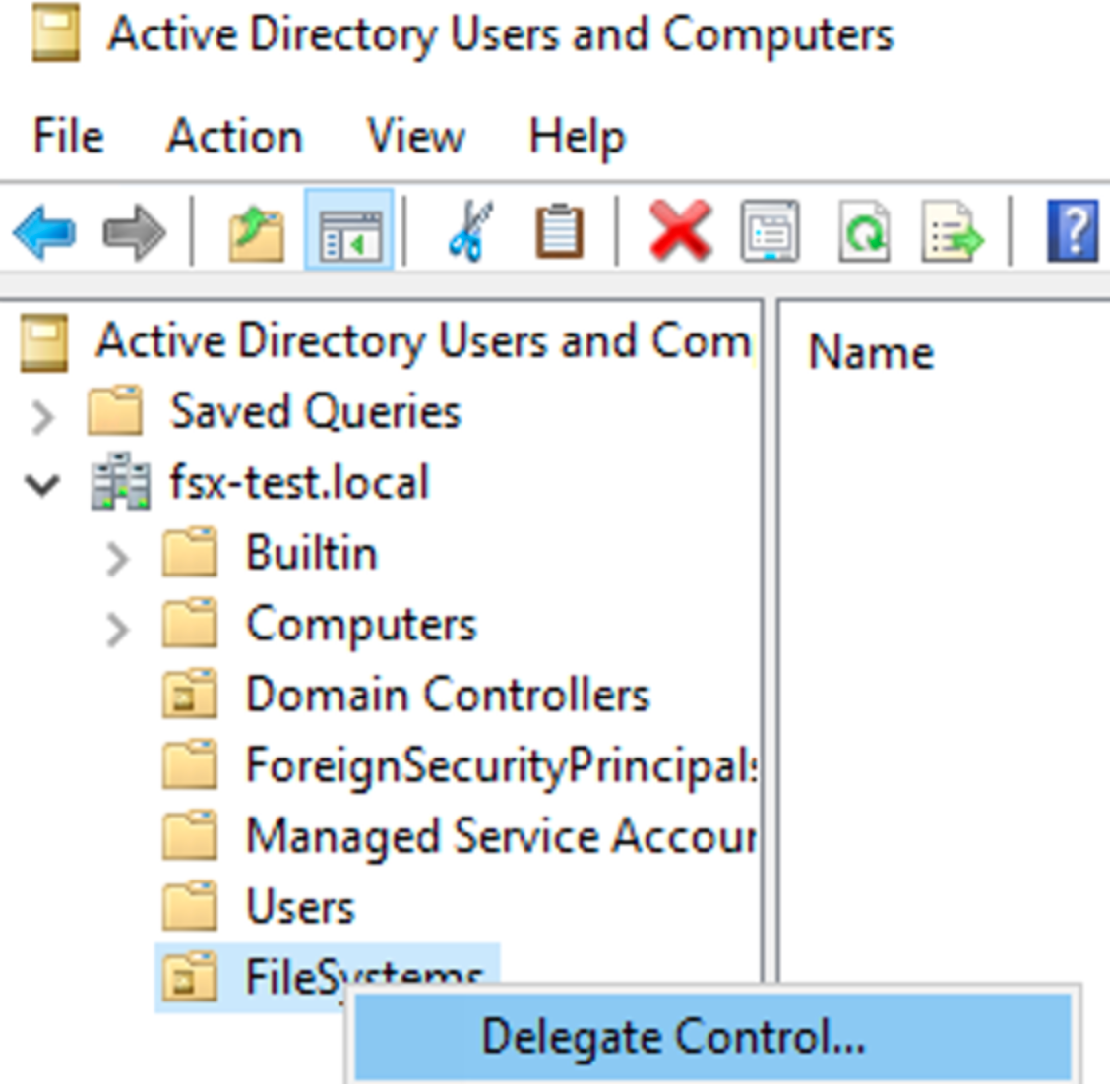

作成したOUで右クリックDelegate Controlを選択

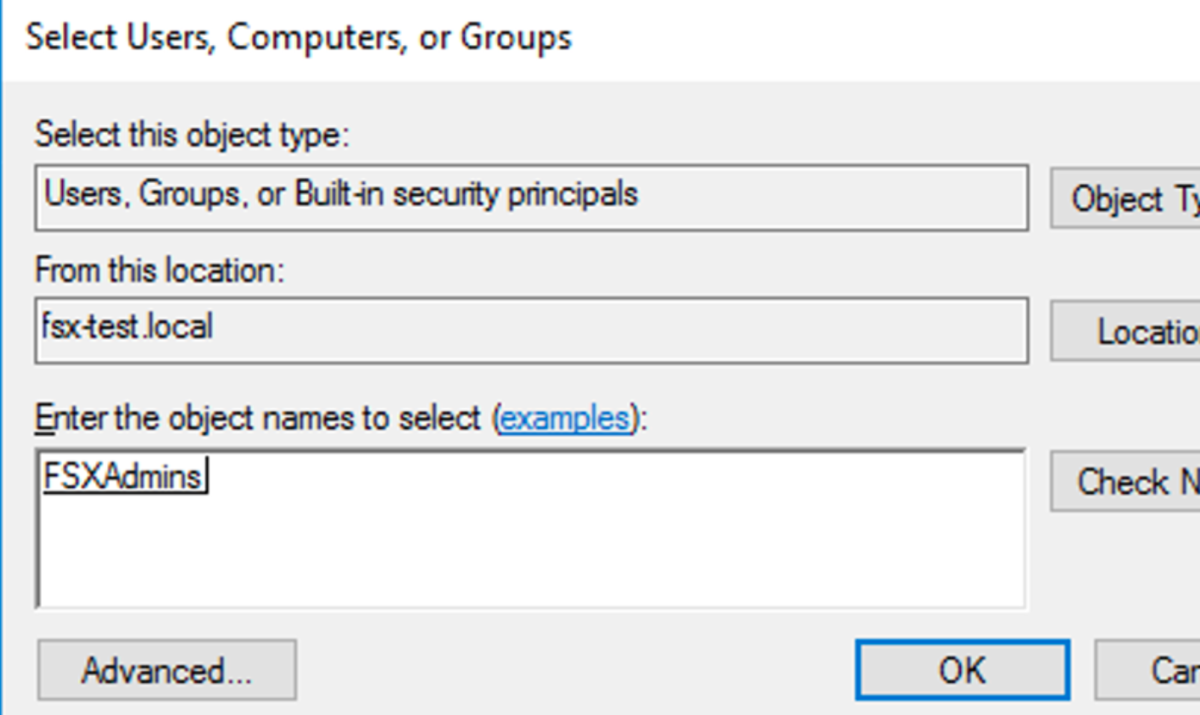

「FSXAdmins」を指定

「Create a custom task to delegate」を選択します。

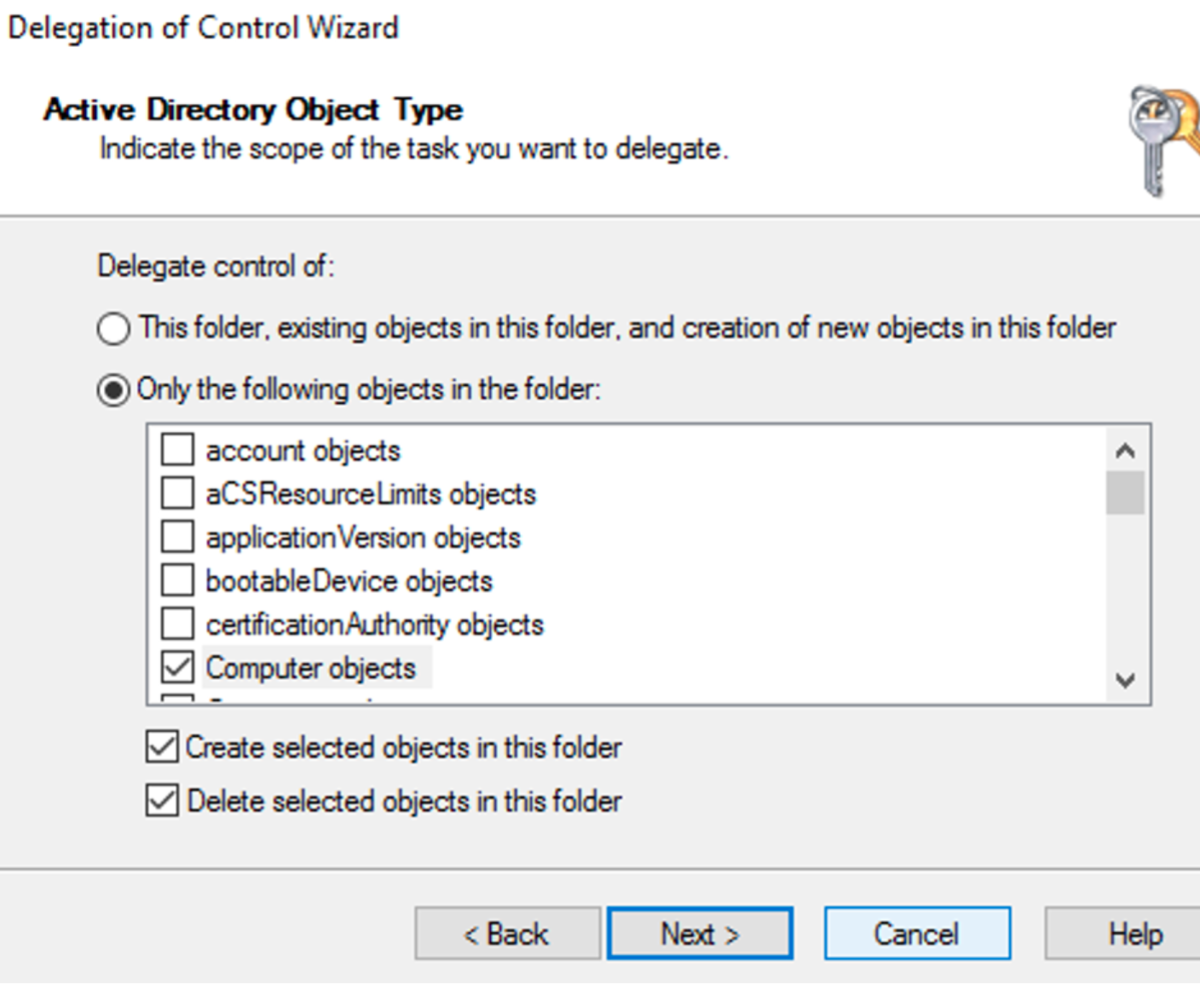

「Only the following objects in the folder」を選択し
「Computer objects」を選択します。
下記2つを選択します。

• 「Create selected objects in this folder」

• 「Delete selected objects in this folder」

さらに次の画面で下記を選択します。

1. Reset Password
2. Read and write Account Restriction
3. Validated write to DNS host name
4. Validated write to service principal name

以上でAD側の作業は完了です。

fsxを作成する

上記が作成できましたら、fsxを作成します。 cloudformationを作りました。

AWSTemplateFormatVersion: "2010-09-09"
Description: A templete for fsx for windows
Parameters:
  EnvPrefix:
    Type: String
    Default: "test"
  # KmsKeyId:
  #   Type: String
  StorageCapacity:
    Type: Number
    Default : 32
  VPCId:
    Type: AWS::EC2::VPC::Id
    Default: vpc-xxxxxxxxxxx
  SubnetIds:
    Type: List<AWS::EC2::Subnet::Id>
    Default: subnet-xxxxxxxxxxx
  DailyAutomaticBackupStartTime:
    Type: String
    Default: "16:00"
  DeploymentType:
    Type: String
    Default: SINGLE_AZ_2
    # Default: MULTI_AZ_1
  ThroughputCapacity:
    Type: Number
    Default : 8
  WeeklyMaintenanceStartTime:
    Type: String
    Default: "6:17:00"

  OnpreDNS:
    Type: CommaDelimitedList
    Default: xxx.xxx.xxx.xxx
  OnpreDomainName:
    Type: String
    Default: fsx-test.local
  FileSystemAdministratorsGroup:
    Type: String
    Default: FSXAdmins
  UserName:
    Type: String
    Default: fsxservice
#本当はパラメータストア等を参照するのが良いです
  Password:
    Type: String
    Default: xxxxxxxxxxxxxx
    NoEcho: True
  OrganizationalUnitDistinguishedName:
    Type: String
    Default: "OU=FileSystems,DC=fsx-test,DC=local"
  FSXAllowedRange:
    Type: String
    Default: xx.xx.xx.xx/xx


Resources :
  fsx:
    Type: AWS::FSx::FileSystem
    Properties:
      # BackupId: String
      # KmsKeyId: kms
      # LustreConfiguration:
      #   LustreConfiguration
      FileSystemType: WINDOWS
      SecurityGroupIds:
        - !Ref sg
      StorageCapacity: !Ref StorageCapacity
      StorageType: SSD
      # StorageType: HDD
      # The StorageCapacity specified is not supported. Storage capacity for HDD must be no less than 2000
      SubnetIds: !Ref SubnetIds
      WindowsConfiguration:
        # ActiveDirectoryId: !Ref ActiveDirectoryId
        AutomaticBackupRetentionDays: 7
        CopyTagsToBackups: true
        DailyAutomaticBackupStartTime: !Ref DailyAutomaticBackupStartTime
        DeploymentType: !Ref DeploymentType
        # PreferredSubnetId: String
        SelfManagedActiveDirectoryConfiguration:
          DnsIps: !Ref OnpreDNS
          DomainName: !Ref OnpreDomainName
          FileSystemAdministratorsGroup: !Ref FileSystemAdministratorsGroup
          OrganizationalUnitDistinguishedName: !Ref OrganizationalUnitDistinguishedName
          Password: !Ref Password
          UserName: !Ref UserName
        ThroughputCapacity: !Ref ThroughputCapacity
        WeeklyMaintenanceStartTime: !Ref WeeklyMaintenanceStartTime

  sg:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupDescription: !Sub ${EnvPrefix}-sg
      GroupName: !Sub ${EnvPrefix}-sg
      VpcId: !Ref VPCId
      SecurityGroupIngress:
        -
          CidrIp: !Ref FSXAllowedRange
          FromPort: 445
          ToPort: 445
          IpProtocol: tcp
        -
          CidrIp: !Ref FSXAllowedRange
          FromPort: 5985
          ToPort: 5985
          IpProtocol: tcp
      Tags:
        -
          Key: Name
          Value: FSX
