概要

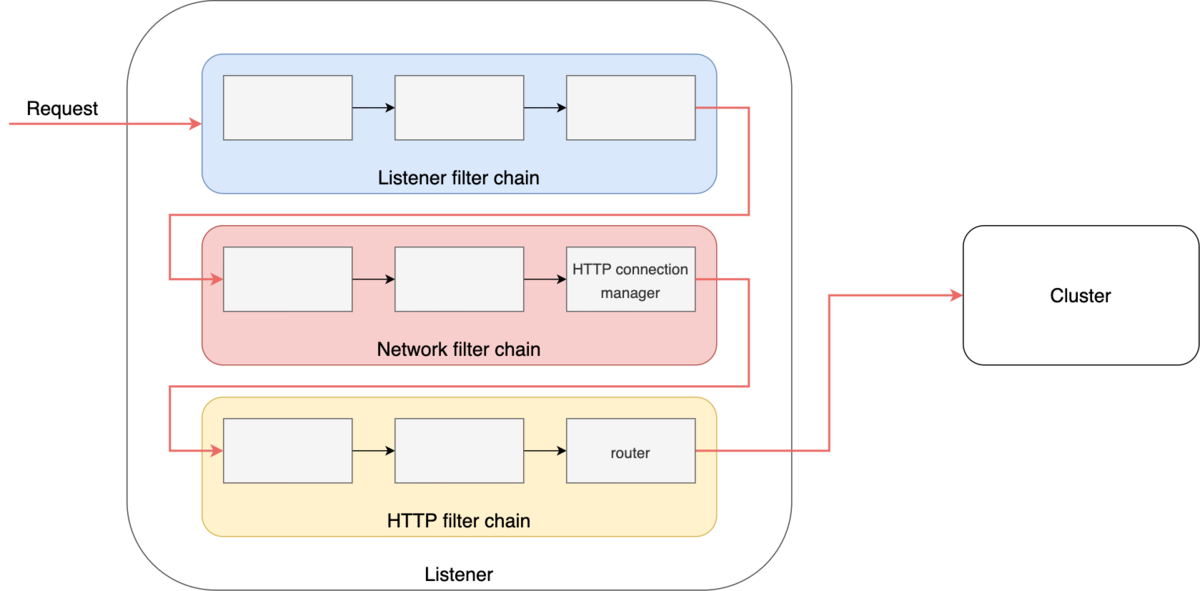

EnvoyのルーティングはListener > Network filter chain > HCM(HTTP connection manager)のVirtual Hostで適用されます。

設定の一部は配列で複数設定することができますが、ものによっては

一致率が高いものから順に適用する（完全一致→部分一致→ワイルドカードなど）
先に設定した順で走査し、マッチしたものを適用する

といった違いがあったりなど、きちんと理解していないとハマることがあるので１つ１つ読み解いていきます。

環境

Envoy v1.24.0

解説

例えば以下のような設定があるときに「これだけ知っておけばとりあえず大丈夫」な最低限理解しておく必要があるものを書いていきます。

route_config:
  name: local_route
  virtual_hosts:
    - name: local_service
      domains: ["*"]
      routes:
        - name: get
          match: { prefix: "/get" }
          route:
            cluster: httpbin
            timeout: 30s
        - name: default
          match: { prefix: "/" }
          route:
            cluster: default_root
            timeout: 30s

設定項目

よく使うものだけ解説します。それ以外の詳細はリンクのドキュメントを参照してください。

config.route.v3.VirtualHost

項目	型	説明	required
name	string	Virtual Hostの論理名。statsなどで使われる。ルーティング自体とは無関係	o
domains	repeated string	ドメイン名。incoming requestと一致するドメインに振り分ける。ワイルドカードが利用でき、走査順は後述。	o
routes	repeated config.route.v3.Route	incoming requestに対するルーティングリスト。先頭から順に走査し先に一致したものが適用される。詳細は後述。	x

`domains`の走査順

以下の順で走査され、一致するものが先に適用されます。

完全一致：www.foo.com
後方一致：*.foo.com, *-bar.foo.com
前方一致：foo.*, foo-*
ワイルドカード：*

config.route.v3.Route

項目	型	説明	required
name	string	ルーティング名	x
match	config.route.v3.RouteMatch	`domains`で一致したリクエストの内、さらにpathやheaderで一致するものを適用する。詳細は後述	o
route	config.route.v3.RouteAction	リクエストをどのclusterに流すか、timeoutなど設定を行う。詳細は後述	x

config.route.v3.RouteMatch

どのルーティングに一致させるかの設定です。

項目	型	説明	required
prefix	string	pathが前方一致するものを対象とする	x
path	string	pahtが完全一致するものを対象とする	x
headers	repeated config.route.v3.HeaderMatcher	headerが一致するものを対象とする。複数ある場合は全て満たすものが対象となる。`:method`や`:path`のような予約語もあり、HTTP header以外も設定可能	x
query_parameters	repeated config.route.v3.QueryParameterMatcher	クエリパラメータが一致するものを対象とする。複数ある場合は全て満たすものが対象となる	x

RouteMatchは以下の設定の少なくともどれか１つは必要です。

prefix
path
safe_regex
connect_matcher
path_separated_prefix
path_match_policy

通常はprefixで/と設定することですべてのリクエストを対象とするパターンを用います。

headersやqueryparametersを使うことでABテストを簡単に導入できます。

gRPCのpathを設定するには？

gRPCでは以下の文法で設定します。

/package{.subpackage}.ServiceName/RpcName

ref: https://github.com/grpc/grpc-web/issues/702#issuecomment-588121877

なので

syntax = "proto3";

package helloworld;

service Greeter {
  rpc SayHello(HelloRequest) returns (HelloReply) {}
  rpc SayHi(HiRequest) returns (HiReply) {}
}

といったproto定義であれば以下のようになります。

ケース	設定方法
パッケージのみ一致させたい	`/helloworld`
gRPCサービス名まで指定したい	`/helloworld.Greeter`
gRPCの特定メソッドだけ指定したい	`/helloworld.Greeter/SayHello`

一部のメソッドだけretry policyを設定した、timeoutを変更したいといった場合に有用です。

config.route.v3.RouteAction

ルーティング先の設定です。

項目	型	説明	required
cluster	string	clusterディレクティブで定義したcluster名	x
timeout	Duration	タイムアウト	x
prefix_rewrite	string	pathのrewrite処理を適用できる	x
weighted_clusters	config.route.v3.WeightedCluster	重み付けした負荷分散が可能	x
retry_policy	config.route.v3.RetryPolicy	リトライ方針	x

演習

では最初の設定を元に解説を行います。

route_config:
  name: local_route
  virtual_hosts:
    - name: local_service
      domains: ["*"]
      routes:
        - name: get
          match: { prefix: "/get" }
          route:
            cluster: httpbin
            timeout: 30s
        - name: default
          match: { prefix: "/" }
          route:
            cluster: default_root
            timeout: 30s
