MRTK2.8のStandardShaderでディザリングを使った透明化を行う

ディザリング透過とは

ディザリング透過は半透明表現をピクセル単位のパターンで実現する手法です。
通常のアルファブレンド透過よりもディザリングを使った透過の方が描画負荷が低くZバッファの問題も起きにくいため特徴があります。

サンプルプロジェクト

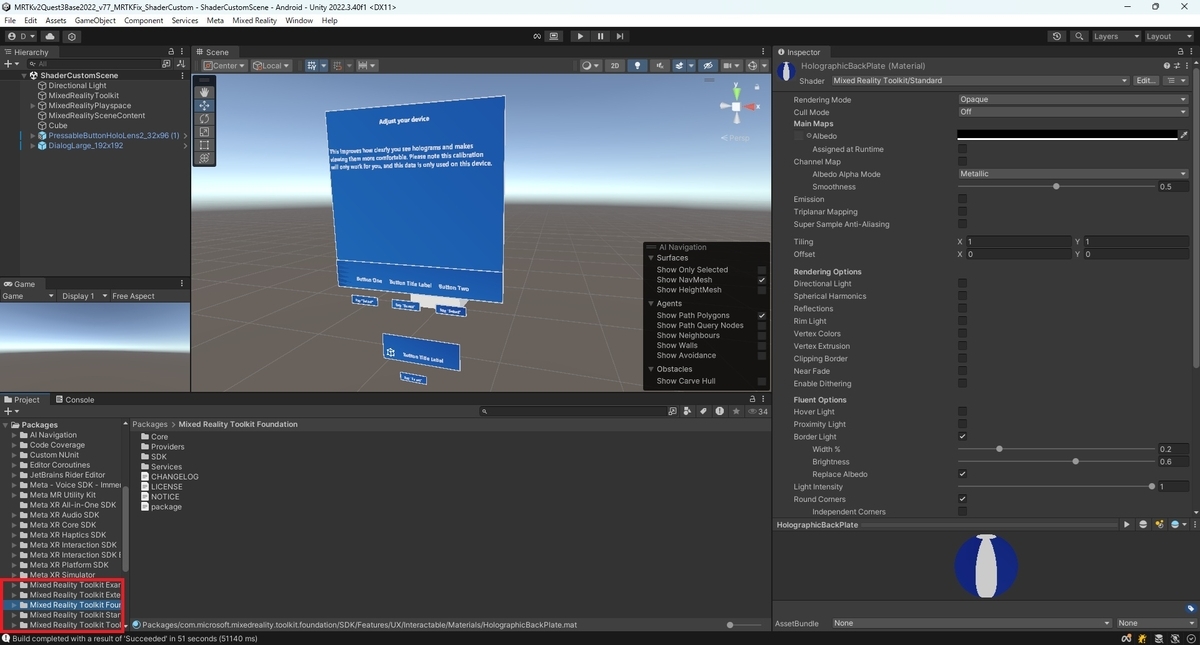

MRTKのパッケージを展開したサンプルプロジェクトを作成しました。
シーンにはMixedRealityStandardShaderを利用したプレハブを配置しておきます。

MixedRealityStandardShaderの修正

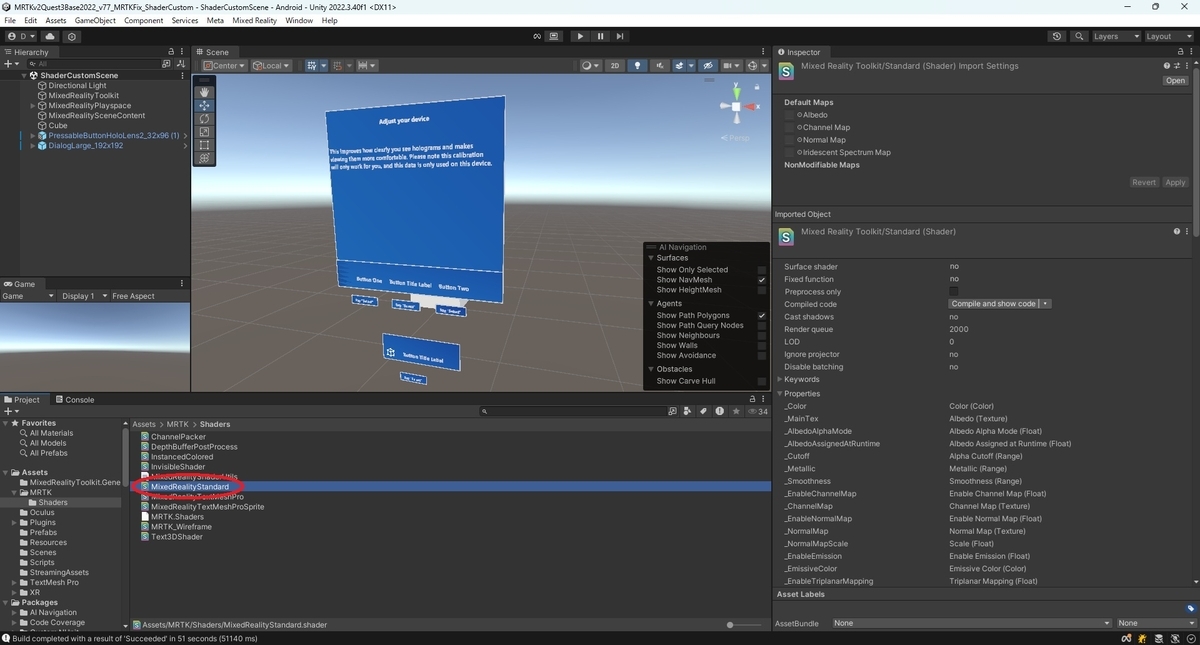

StandardShaderでディザリングを利用できるようにするため、MixedRealityStandard.shaderを修正します。

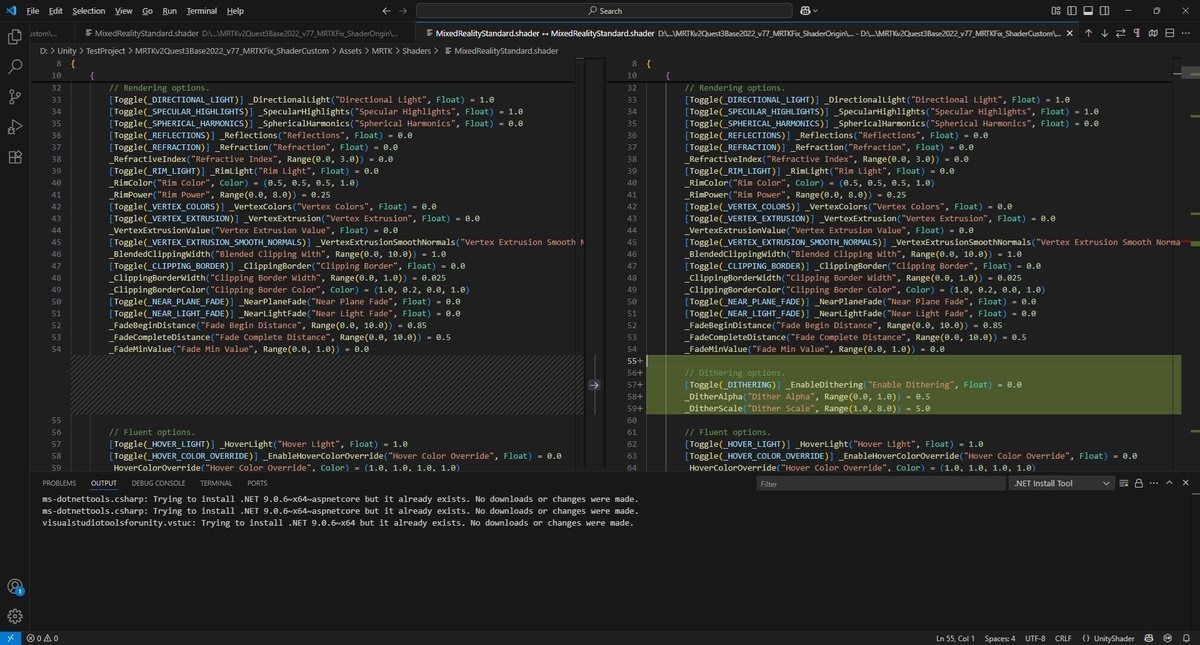

55行目に以下を追加します。

        // Dithering options.
        [Toggle(_DITHERING)] _EnableDithering("Enable Dithering", Float) = 0.0
        _DitherAlpha("Dither Alpha", Range(0.0, 1.0)) = 0.5
        _DitherScale("Dither Scale", Range(1.0, 8.0)) = 5.0

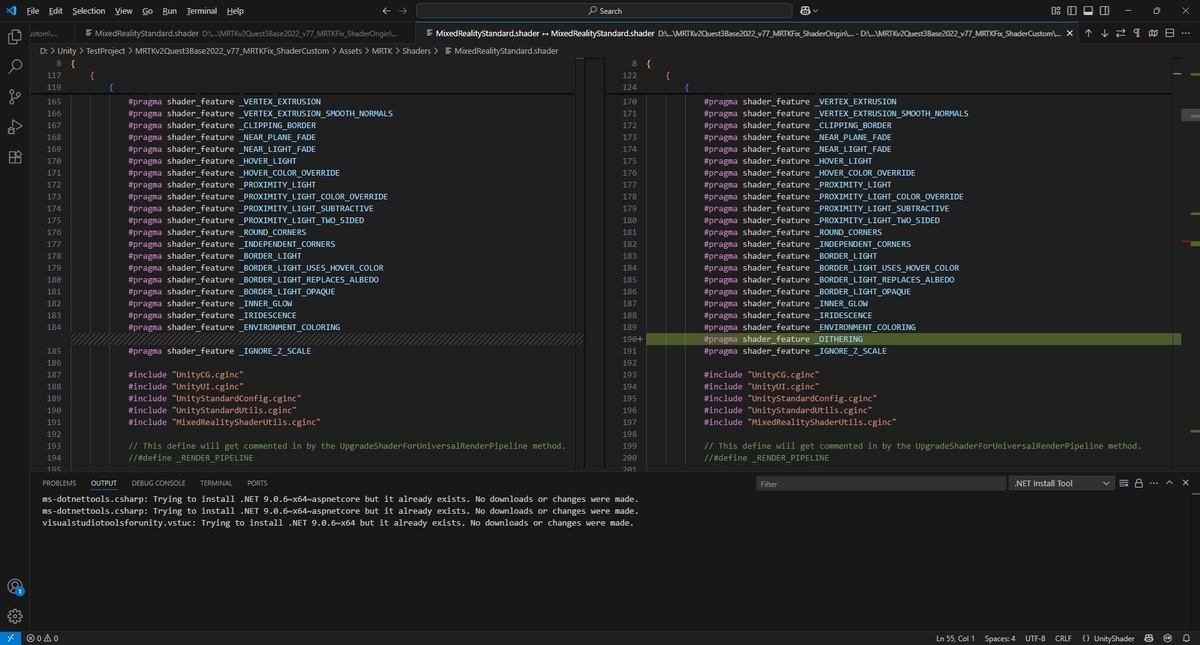

185行目に以下を追加します。

            #pragma shader_feature _DITHERING

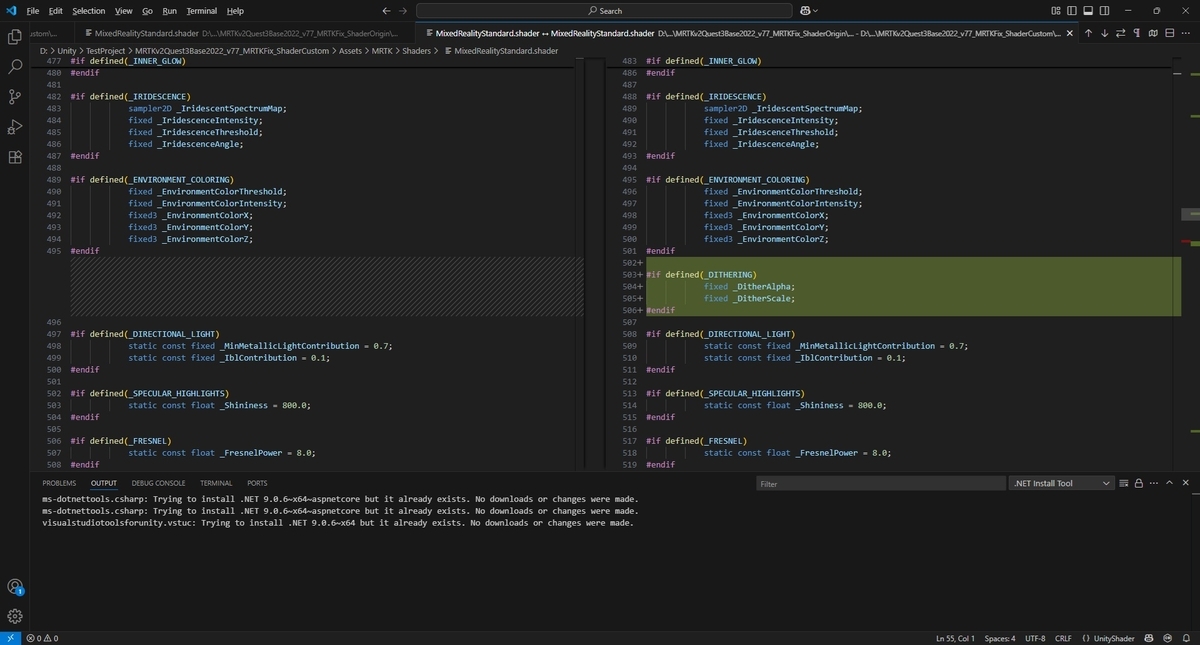

496行目に以下を追加します。

#if defined(_DITHERING)
            fixed _DitherAlpha;
            fixed _DitherScale;
#endif

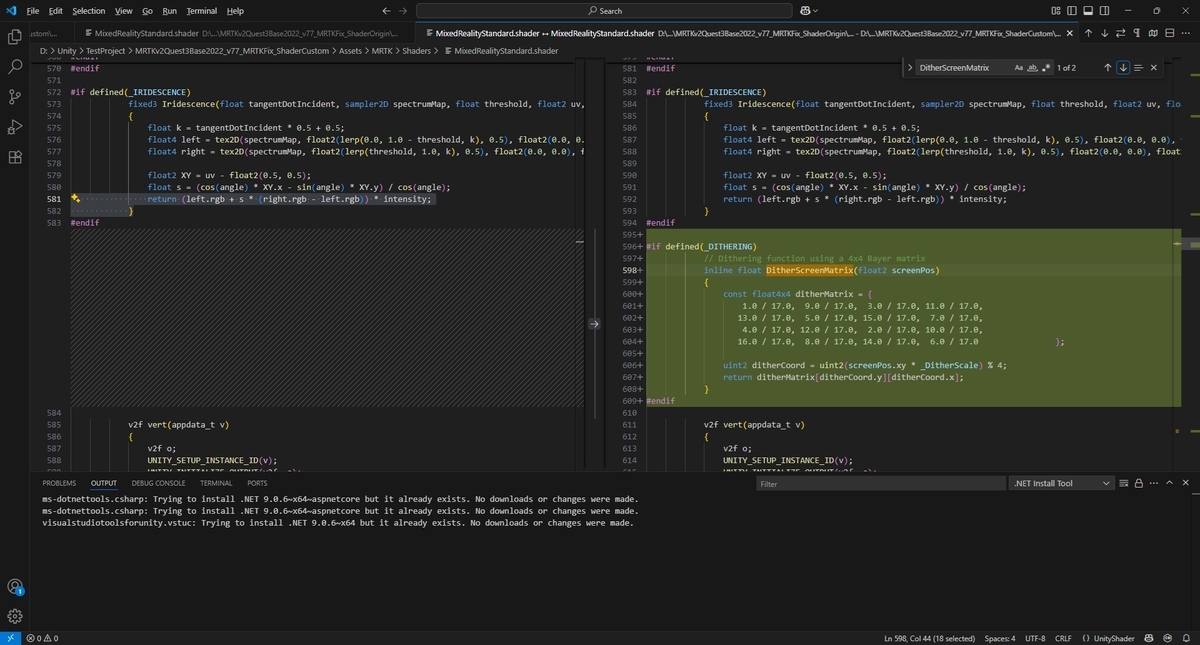

584行目に以下を追加します。

#if defined(_DITHERING)
            // Dithering function using a 4x4 Bayer matrix
            inline float DitherScreenMatrix(float2 screenPos)
            {
                const float4x4 ditherMatrix = {
                    1.0 / 17.0,  9.0 / 17.0,  3.0 / 17.0, 11.0 / 17.0,
                   13.0 / 17.0,  5.0 / 17.0, 15.0 / 17.0,  7.0 / 17.0,
                    4.0 / 17.0, 12.0 / 17.0,  2.0 / 17.0, 10.0 / 17.0,
                   16.0 / 17.0,  8.0 / 17.0, 14.0 / 17.0,  6.0 / 17.0                };

                uint2 ditherCoord = uint2(screenPos.xy * _DitherScale) % 4;
                return ditherMatrix[ditherCoord.y][ditherCoord.x];
            }
#endif

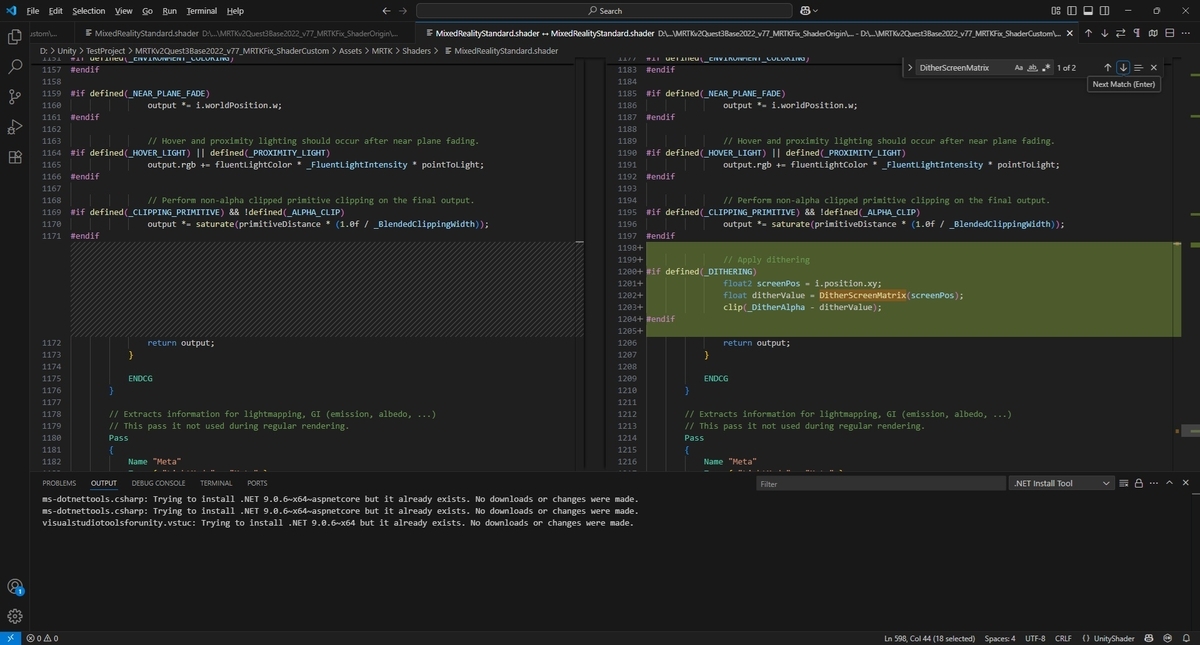

1172行目に以下を追加します。

                // Apply dithering
#if defined(_DITHERING)
                float2 screenPos = i.position.xy;
                float ditherValue = DitherScreenMatrix(screenPos);
                clip(_DitherAlpha - ditherValue);
#endif

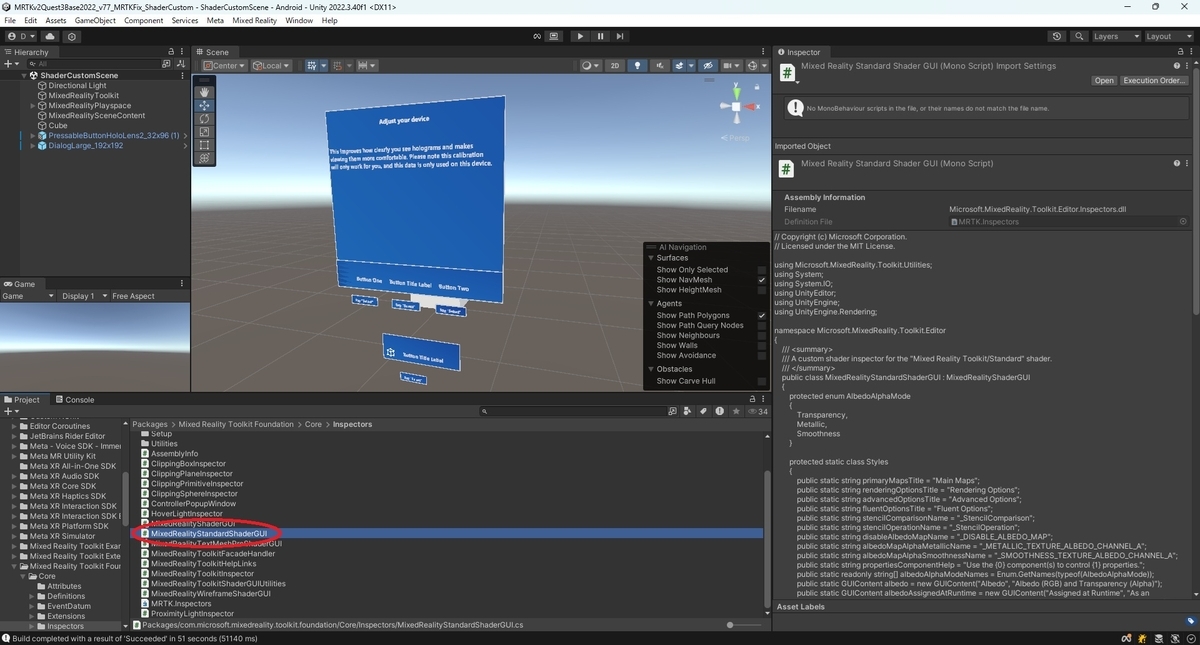

次にInspectorビューにディザリングの設定項目が表示されるようにするため、MixedRealityStandardShaderGUI.csを修正します。

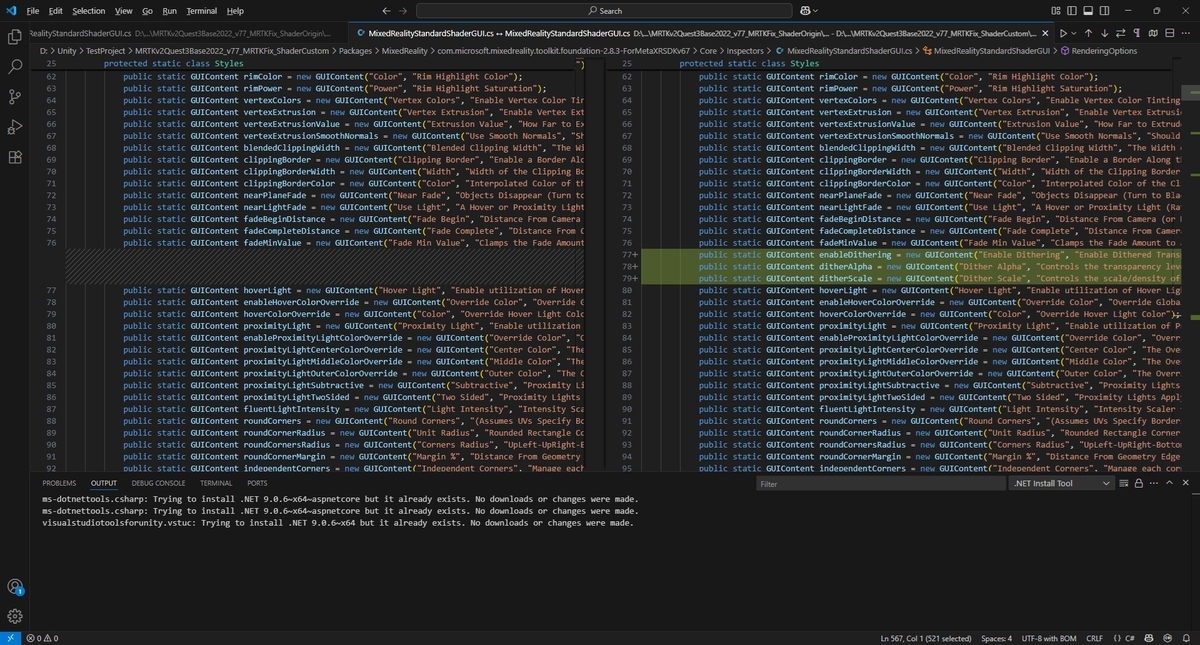

77行目に以下を追加します。

            public static GUIContent enableDithering = new GUIContent("Enable Dithering", "Enable Dithered Transparency Using Screen-Space Noise Pattern");
            public static GUIContent ditherAlpha = new GUIContent("Dither Alpha", "Controls the transparency level for dithering (0 = fully transparent, 1 = fully opaque)");
            public static GUIContent ditherScale = new GUIContent("Dither Scale", "Controls the scale/density of the dither pattern");

163行目に以下を追加します。

        protected MaterialProperty enableDithering;
        protected MaterialProperty ditherAlpha;
        protected MaterialProperty ditherScale;

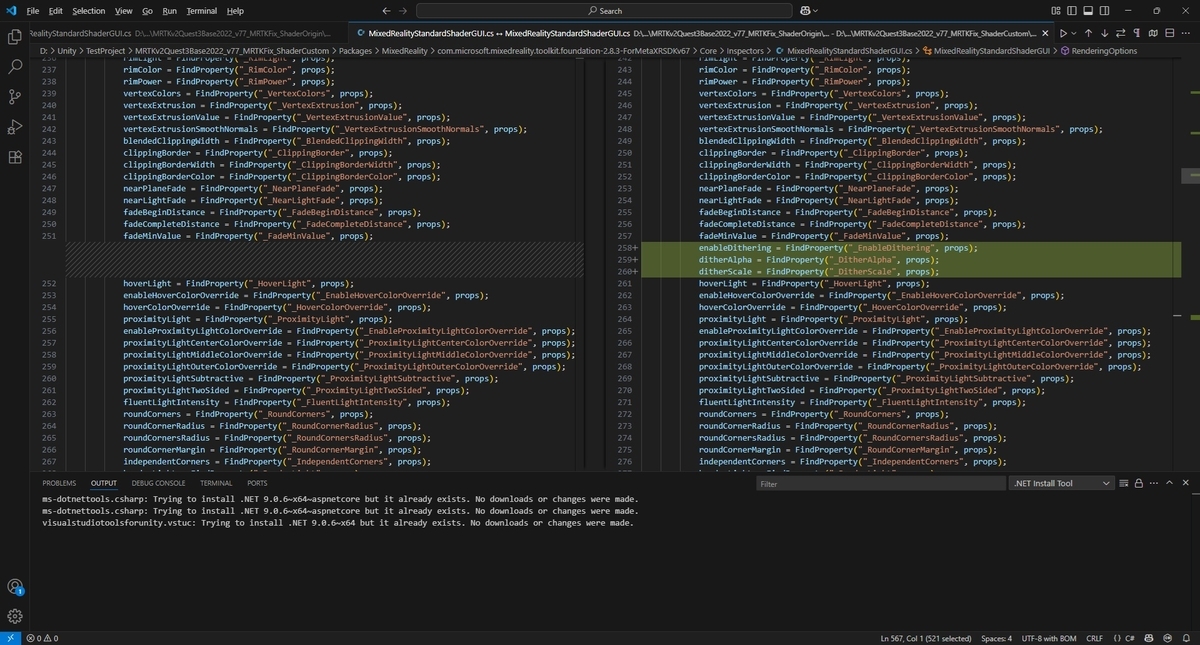

252行目に以下を追加します。

            enableDithering = FindProperty("_EnableDithering", props);
            ditherAlpha = FindProperty("_DitherAlpha", props);
            ditherScale = FindProperty("_DitherScale", props);

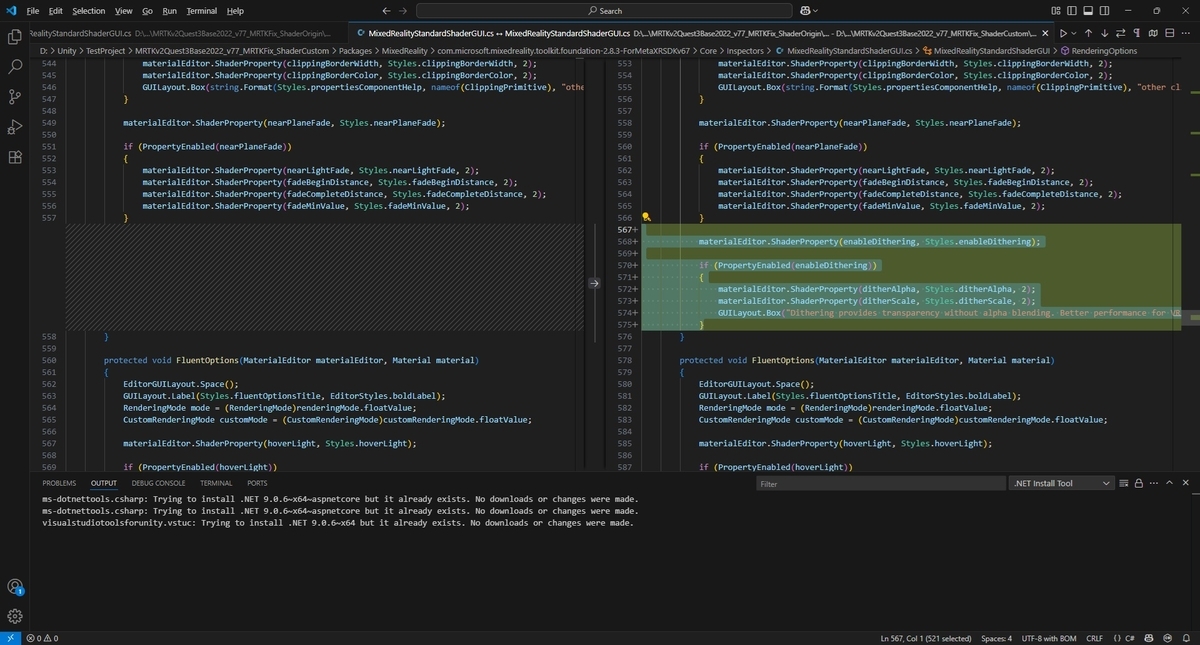

558行目に以下を追加します。

            materialEditor.ShaderProperty(enableDithering, Styles.enableDithering);

            if (PropertyEnabled(enableDithering))
            {
                materialEditor.ShaderProperty(ditherAlpha, Styles.ditherAlpha, 2);
                materialEditor.ShaderProperty(ditherScale, Styles.ditherScale, 2);
                GUILayout.Box("Dithering provides transparency without alpha blending. Better performance for VR applications.", EditorStyles.helpBox, Array.Empty<GUILayoutOption>());
            }

ディザリングによる透過の設定

これでStandardShaderでディザリングを使った透明化が利用できるようになります。

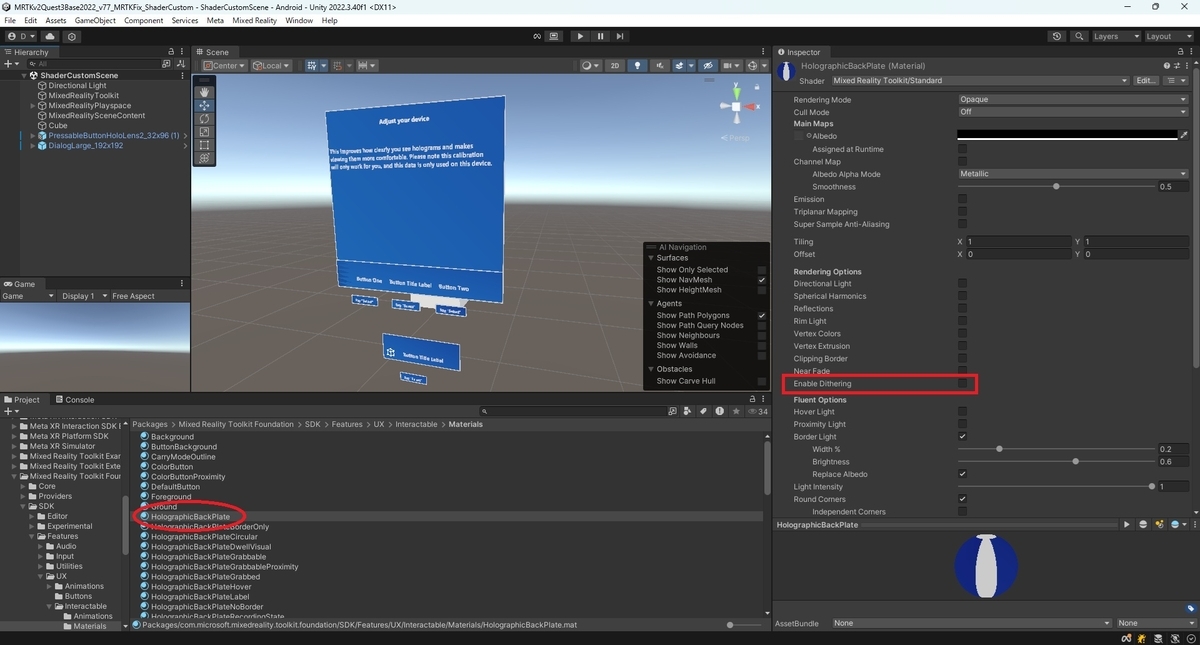

プレハブが利用するマテリアルを選択してInspectorビューを開きます。

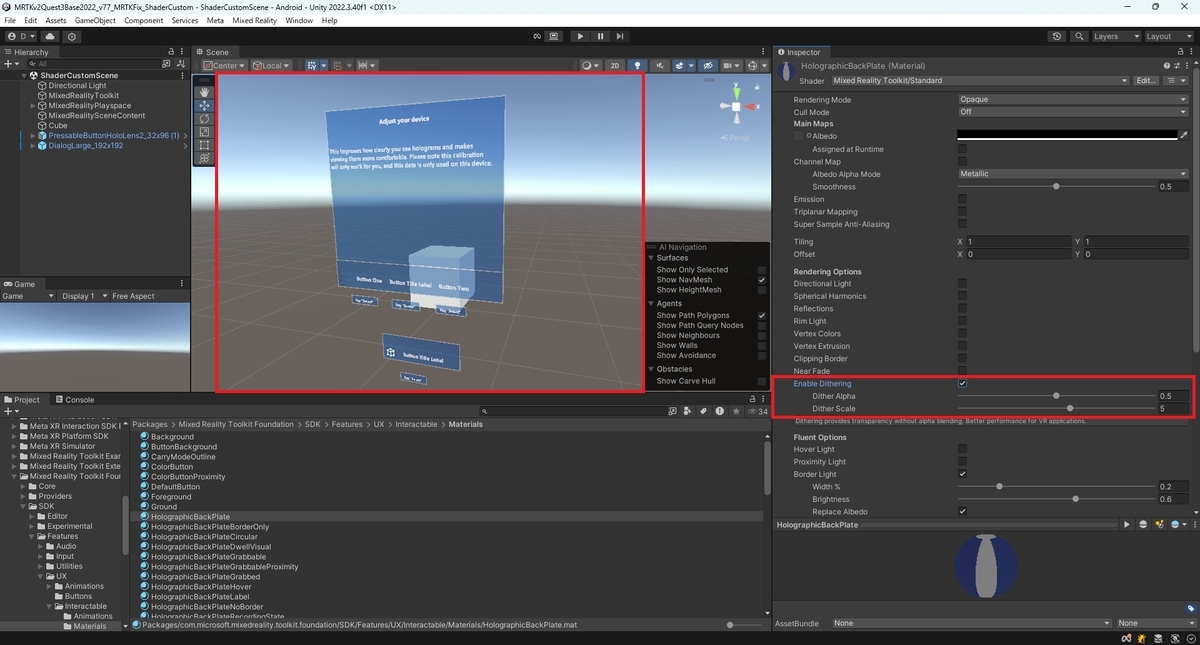

[Enable Dithering]のチェックを入れると、透明度(0:透明～1:不透明)とピクセルスケール(1:ピクセル大～8:ピクセル小)の設定項目が開きます。
設定を行うとマテリアルを参照する全てのオブジェクトが透明化されます。

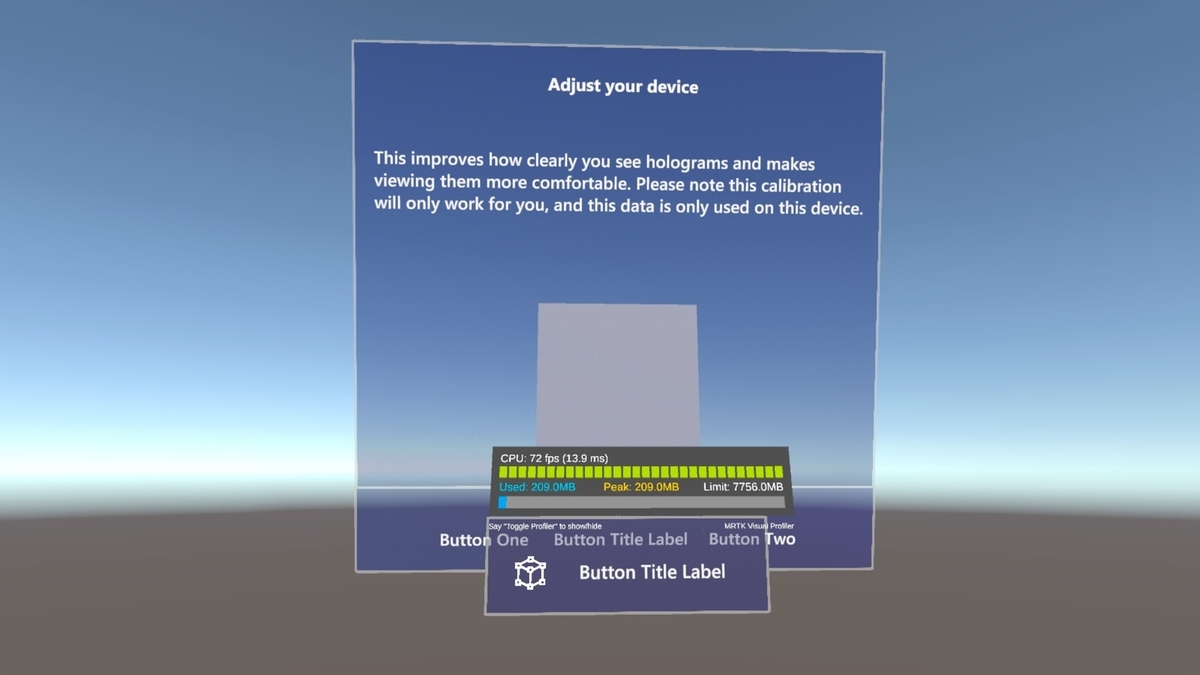

Quest実機上でも動作を確認してみました。
以下の通り、ディザリングによる透過が行えています。
