本日はMetaQuest3の技術調査枠です。
MRTKv2.xとQuestDisplayAccessDemoを使ってQuest3でQRコードトラッキングを行う手順を記事にします。
今回はシーンにQRコードトラッキングの機能を組み込む手順です。

前回記事

以下の前回記事の続きです。
bluebirdofoz.hatenablog.com

ビデオキャプチャのスクリプト構成を取り込む

デモシーンに設定されているビデオキャプチャのスクリプト構成をMRTKのシーンに取り込みます。

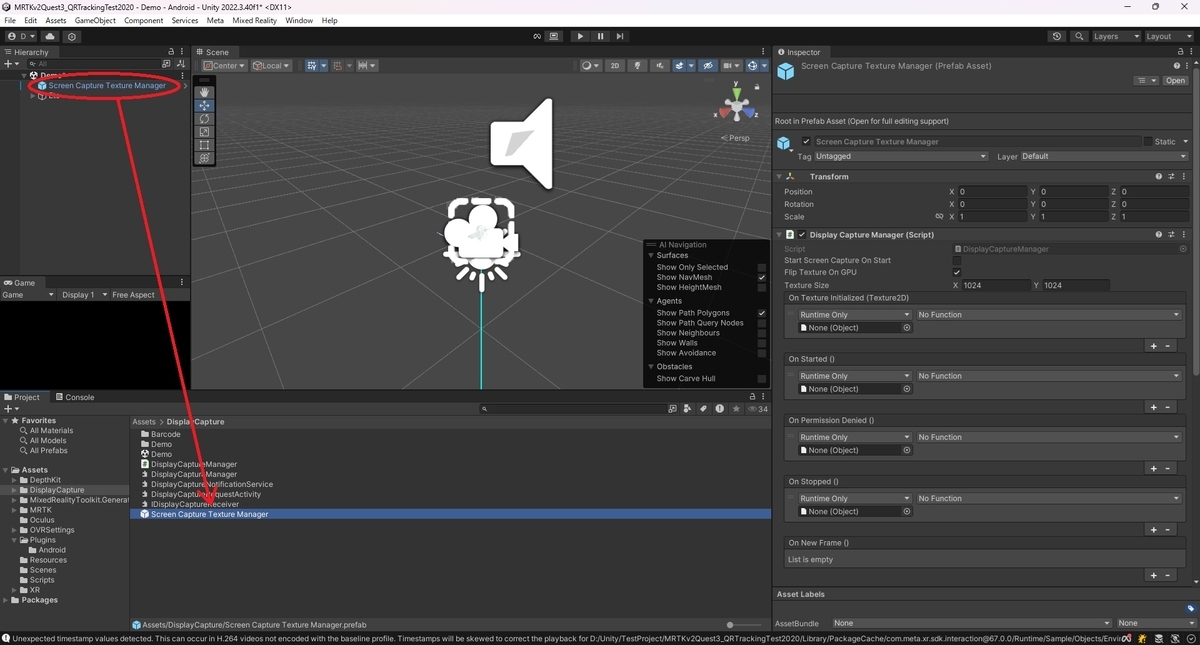

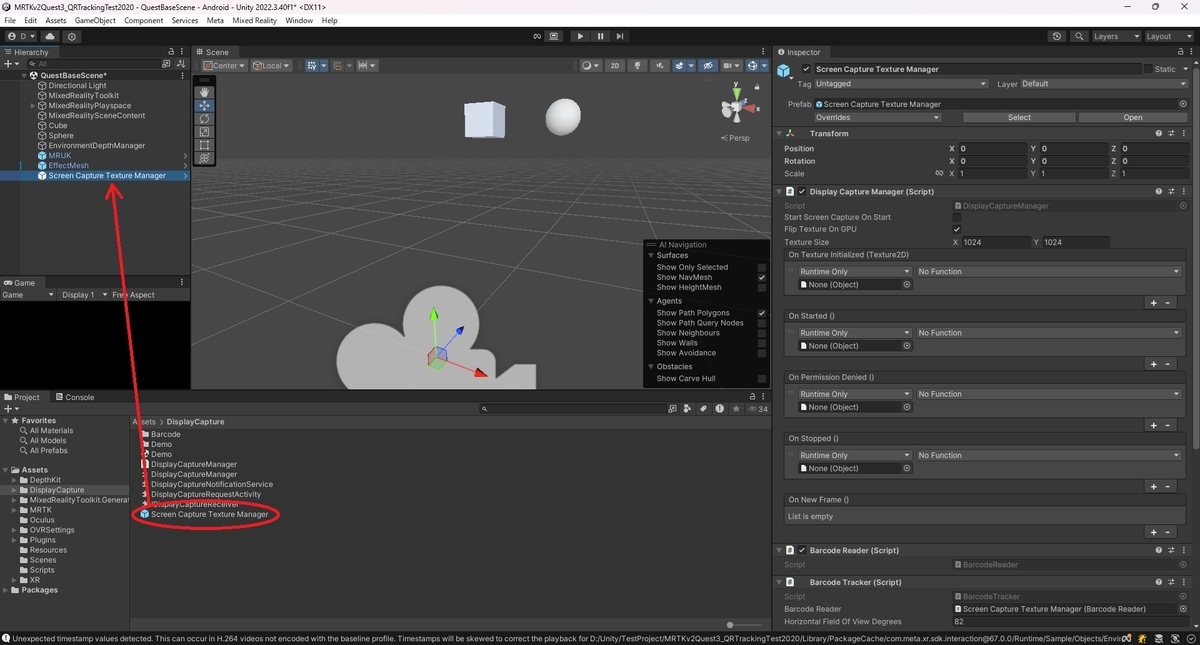

デモシーンを開き、Screen Capture Texture ManagerゲームオブジェクトをProjectフォルダにドラッグしてプレハブを作成します。

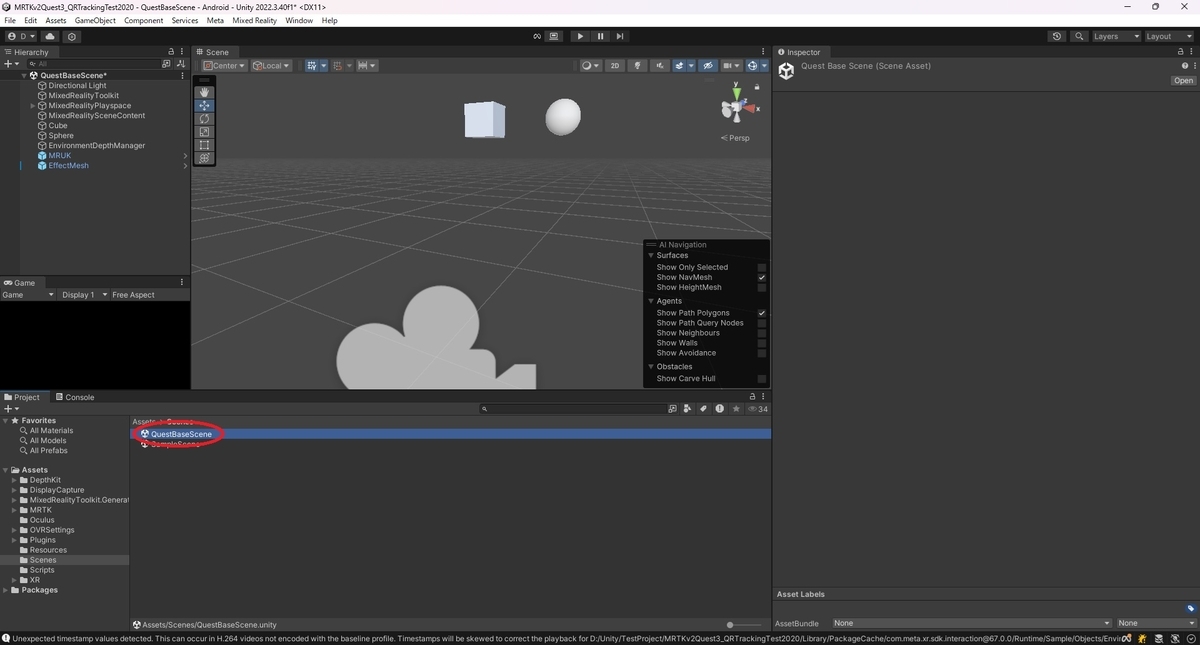

以下の記事で作成したMRTKシーンを開きます。
bluebirdofoz.hatenablog.com

先ほど作成したプレハブをHierarchyにドラッグしてシーンに配置します。

ビデオキャプチャの開始トリガーを設定する

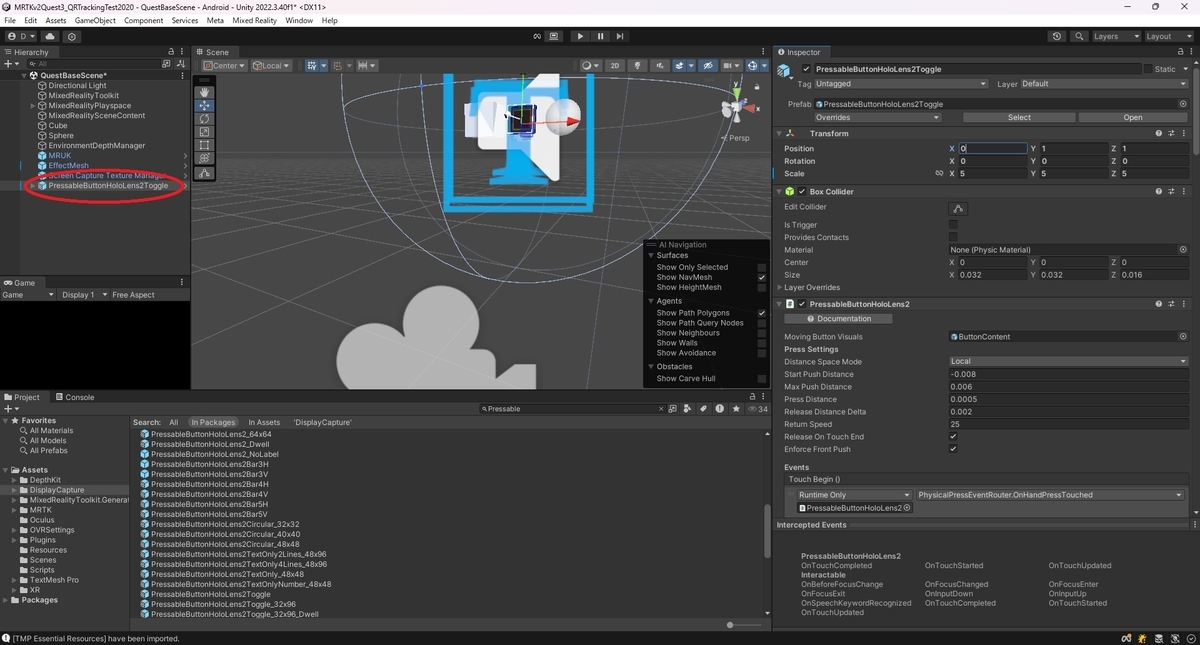

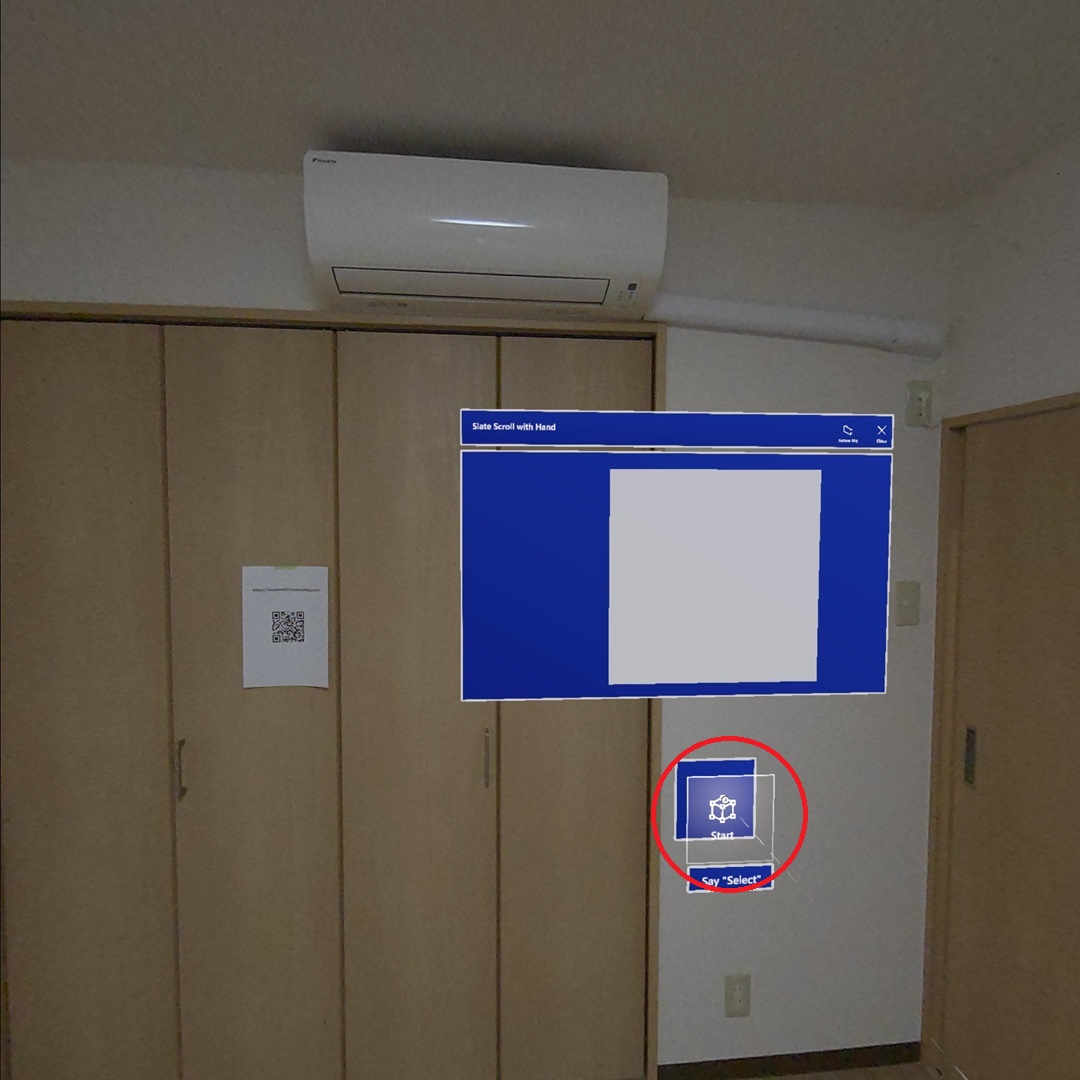

ビデオキャプチャを開始するためのトグルボタンをシーンに配置します。
今回はMRTKのPressableButtonHoloLens2Toggleプレハブを利用しました。

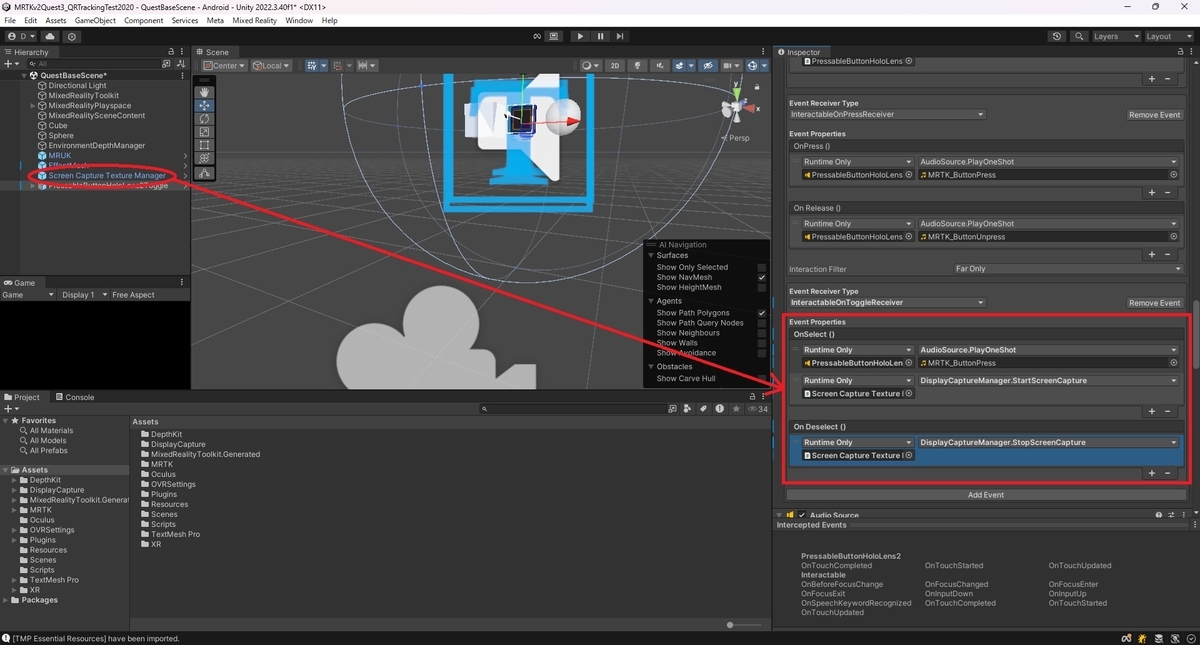

トグルボタンの選択イベントにプレハブの参照を設定し、以下のビデオキャプチャの開始メソッドを設定します。
・DisplayCaptureManager.StartScreenCapture
トグルボタンの選択解除イベントには以下のビデオキャプチャの停止メソッドを設定します。
・DisplayCaptureManager.StartScreenCapture

キャプチャのイベントを設定する

QRコードトラッキングの実行には必須ではないですが、キャプチャの開始/終了時などの発生イベントを設定することもできます。

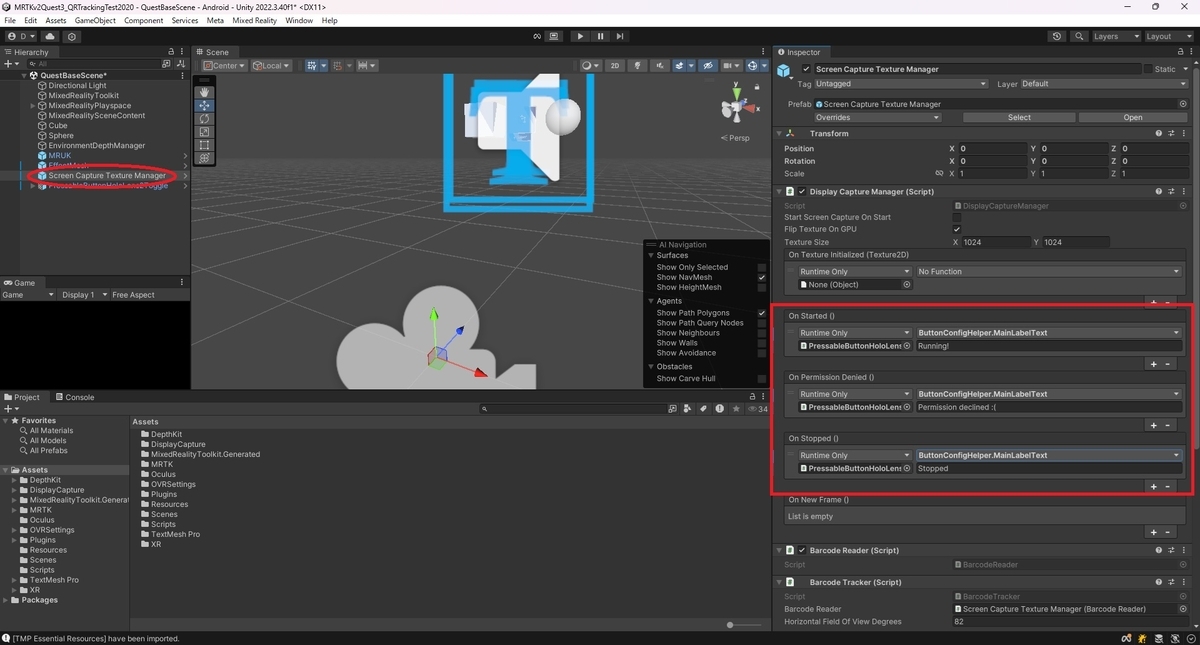

プレハブのDisplayCaptureManagerコンポーネントでそれぞれ以下のイベントを設定できます。
・OnTextureInitialized：ビデオキャプチャのストリーム受け渡しイベント
・OnStarted：ビデオキャプチャ開始時のイベント
・OnPermissionDenied：ビデオキャプチャ権限エラー時のイベント
・OnStopped：ビデオキャプチャ終了時のイベント

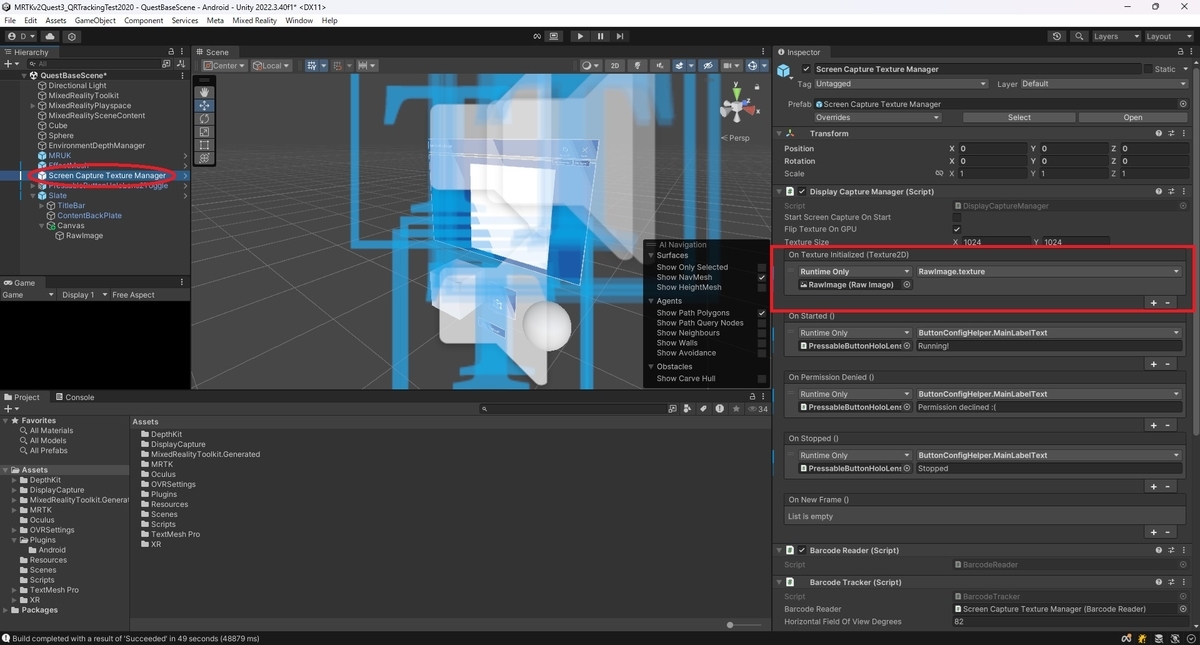

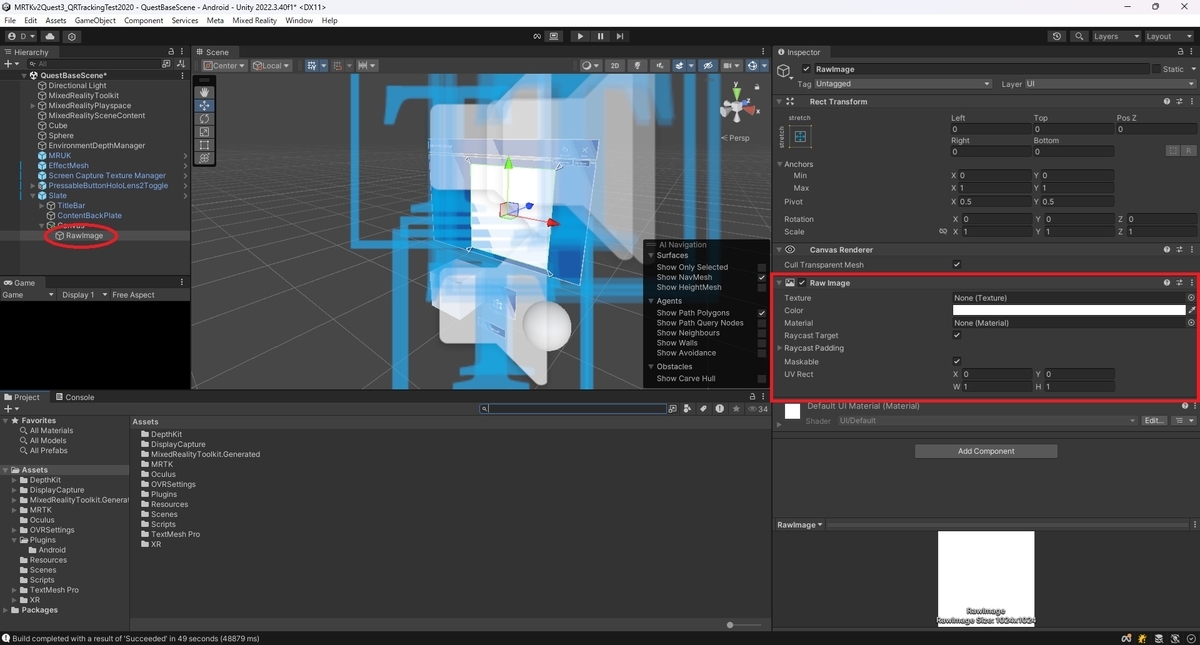

OnTextureInitializedでビデオキャプチャのストリーム受け渡したい場合はRawImageコンポーネントを持つオブジェクトを作成してイベントに設定します。

EnvironmentDepthManagerコンポーネントの設定

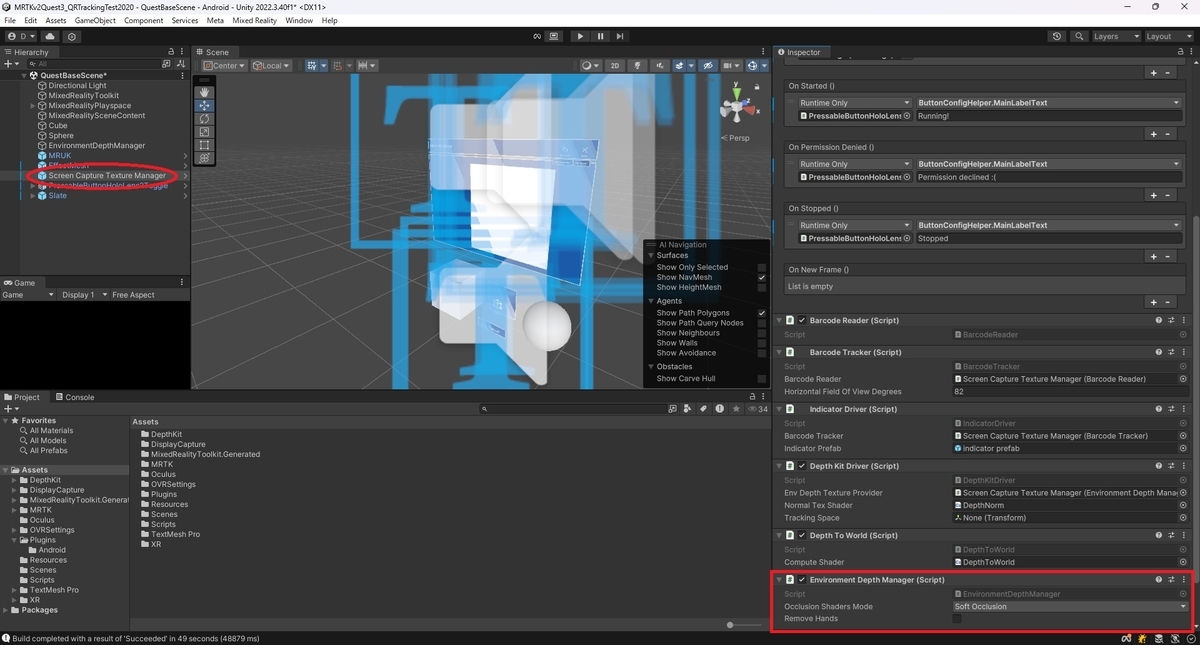

プレハブにはQuestの深度推定を参照するためにEnvironmentDepthManagerコンポーネントが設定されています。

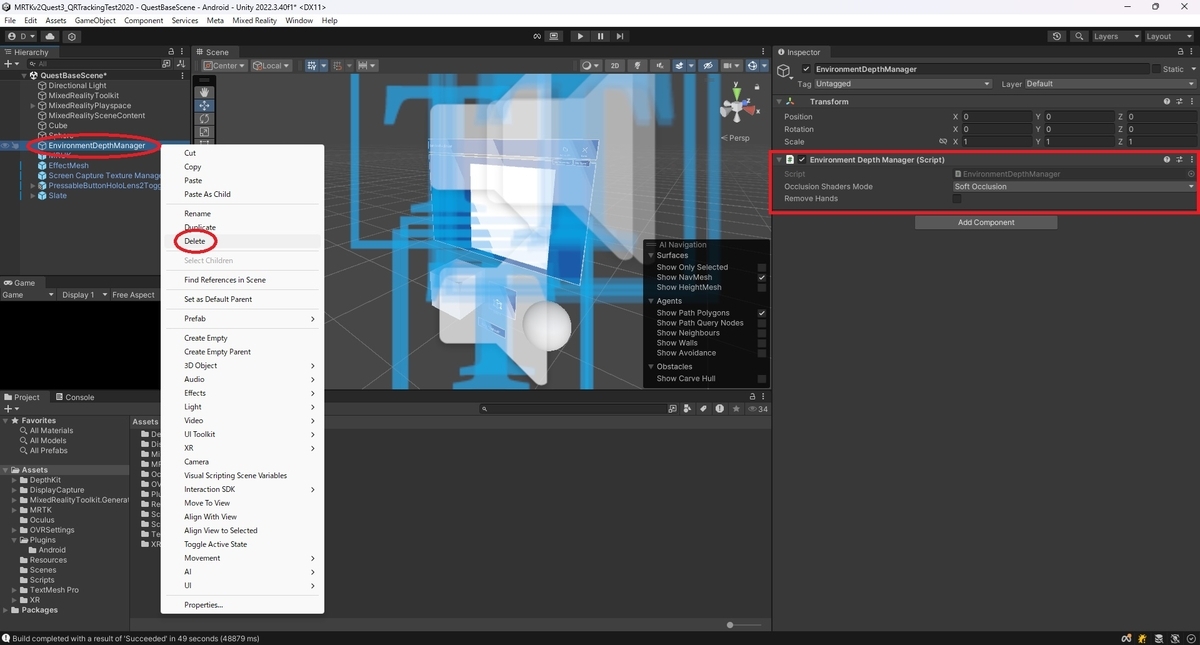

今回自分が利用したMRTKシーンには前回設定したEnvironmentDepthManagerコンポーネントが重複して存在していたため、削除を行いました。

TrackingSpaceの設定

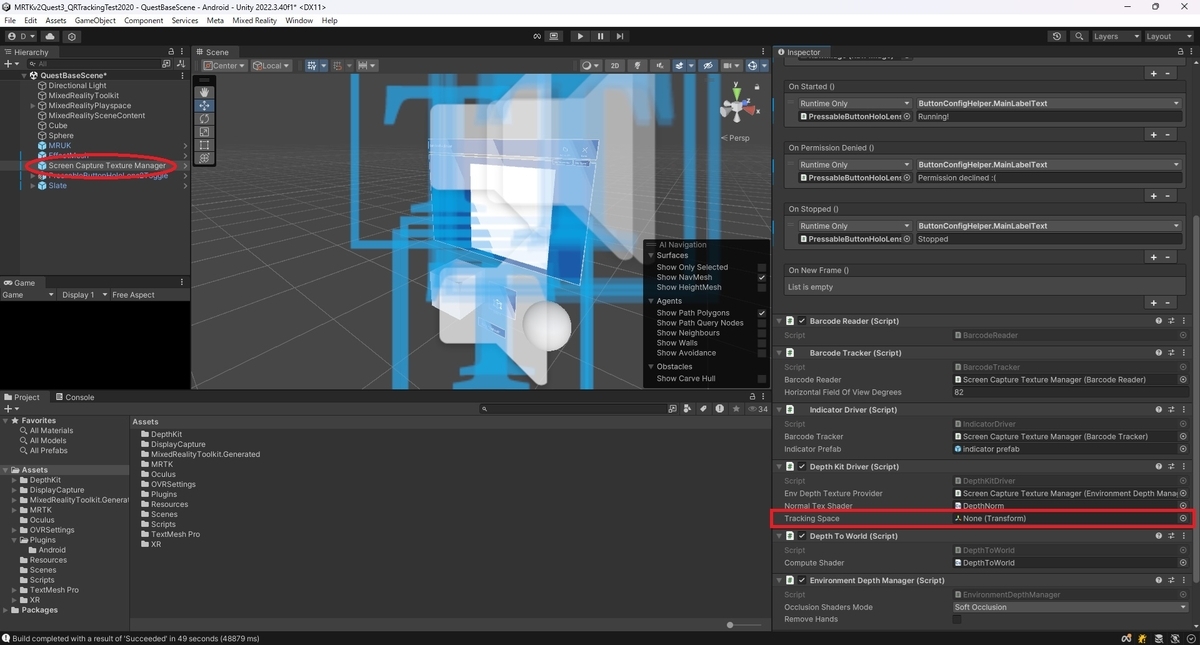

プレハブにはQRコードトラッキングの座標を推定するため、CameraRigのトラッキングスペースの参照を設定する必要があります。

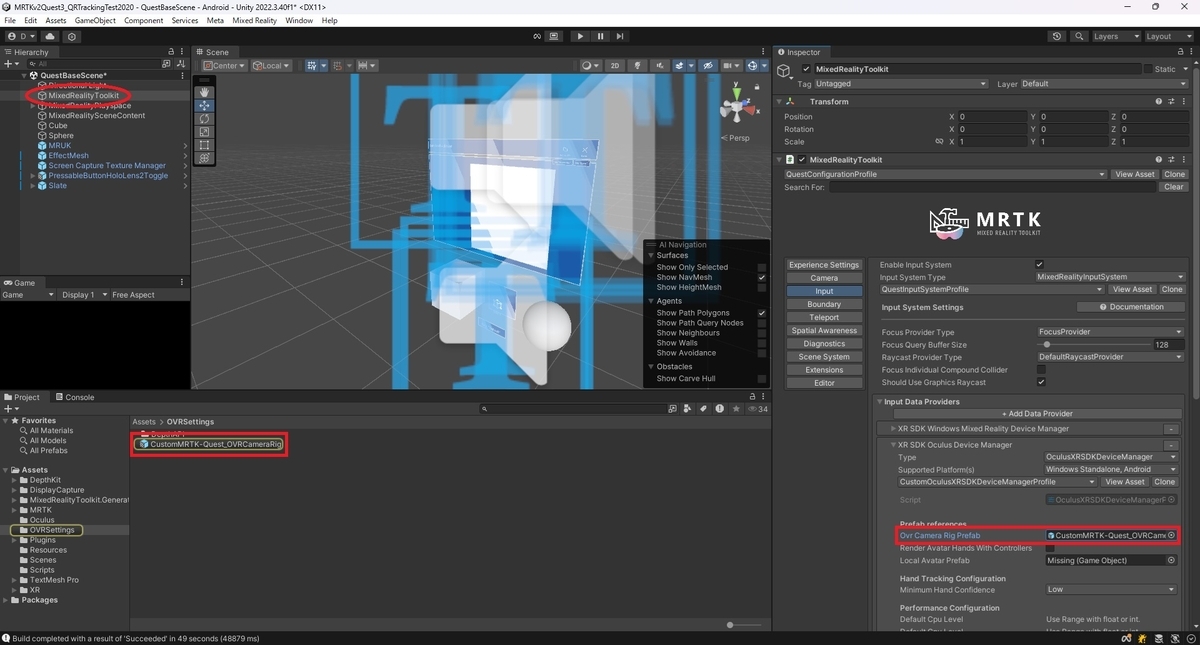

MRTKv2.xを用いたシーンではCameraRigオブジェクトは動的に生成されるため、シーン内であらかじめ参照を設定しておくことができません。

今回は以下の2つのスクリプトを作成してシーン再生時にトラッキングスペースの参照を取得するようにしました。

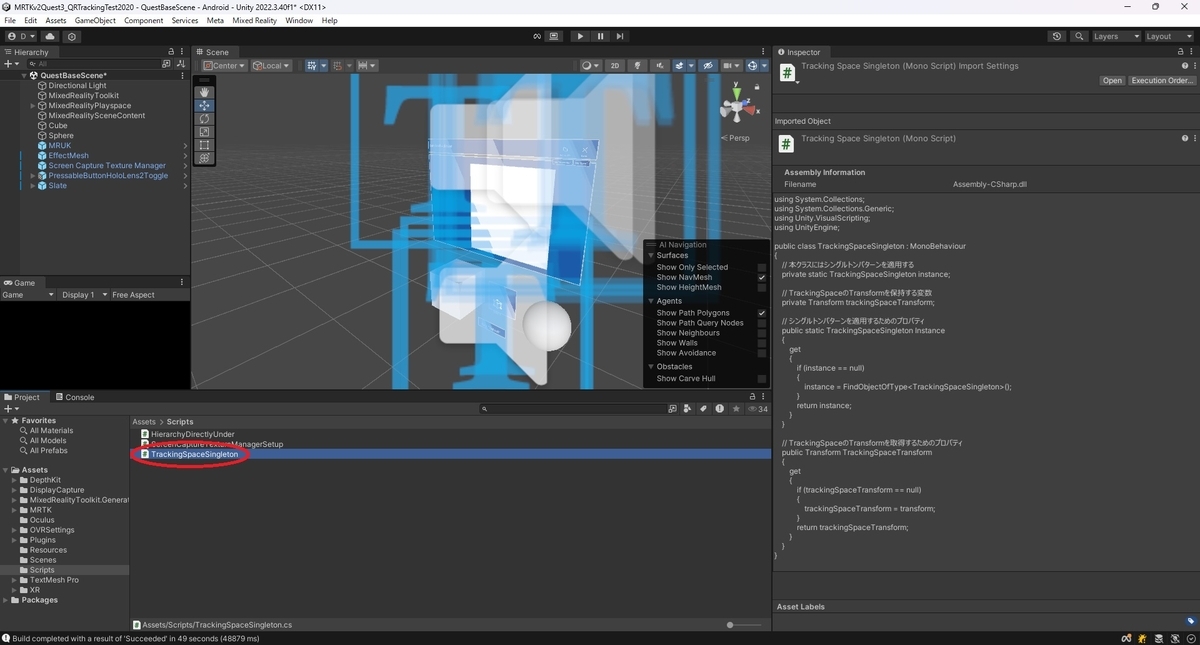

トラッキングスペース側には以下のスクリプトを設定します。
・TrackingSpaceSingleton.cs

using UnityEngine;

public class TrackingSpaceSingleton : MonoBehaviour
{
    // 本クラスにはシングルトンパターンを適用する
    private static TrackingSpaceSingleton instance;

    // TrackingSpaceのTransformを保持する変数
    private Transform trackingSpaceTransform;

    // シングルトンパターンを適用するためのプロパティ
    public static TrackingSpaceSingleton Instance
    {
        get
        {
            if (instance == null)
            {
                instance = FindObjectOfType<TrackingSpaceSingleton>();
            }
            return instance;
        }
    }

    // TrackingSpaceのTransformを取得するためのプロパティ
    public Transform TrackingSpaceTransform
    {
        get
        {
            if (trackingSpaceTransform == null)
            {
                trackingSpaceTransform = transform;
            }
            return trackingSpaceTransform;
        }
    }
}

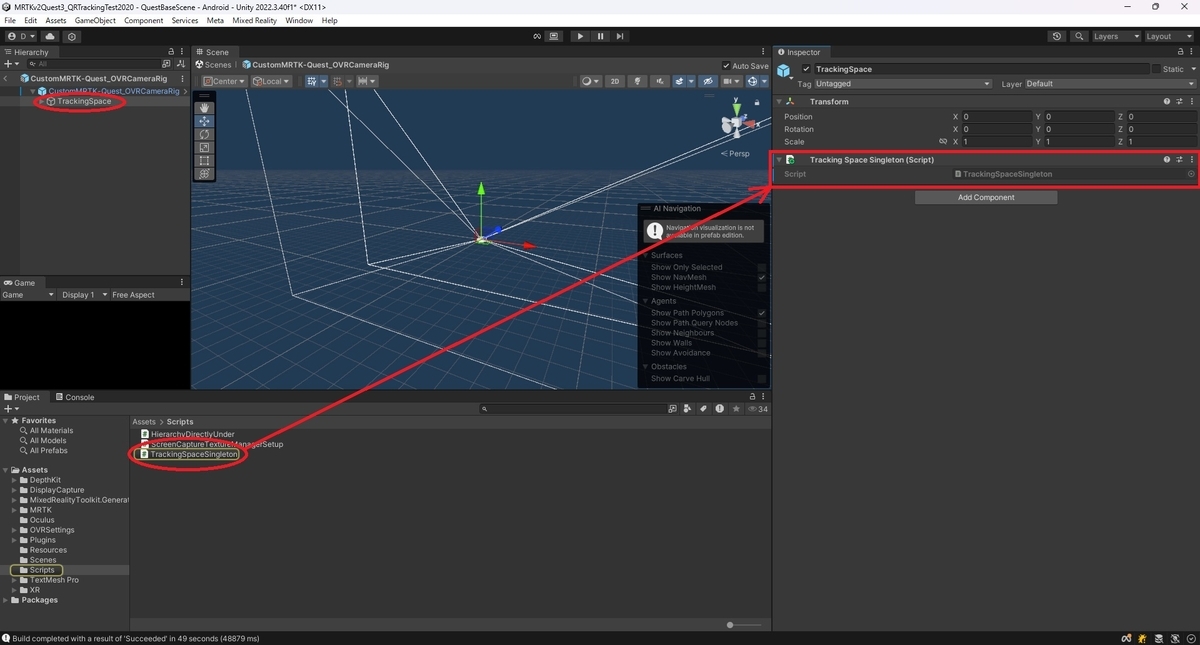

CameraRig配下のTrackingSpaceオブジェクトにスクリプトを設定します。

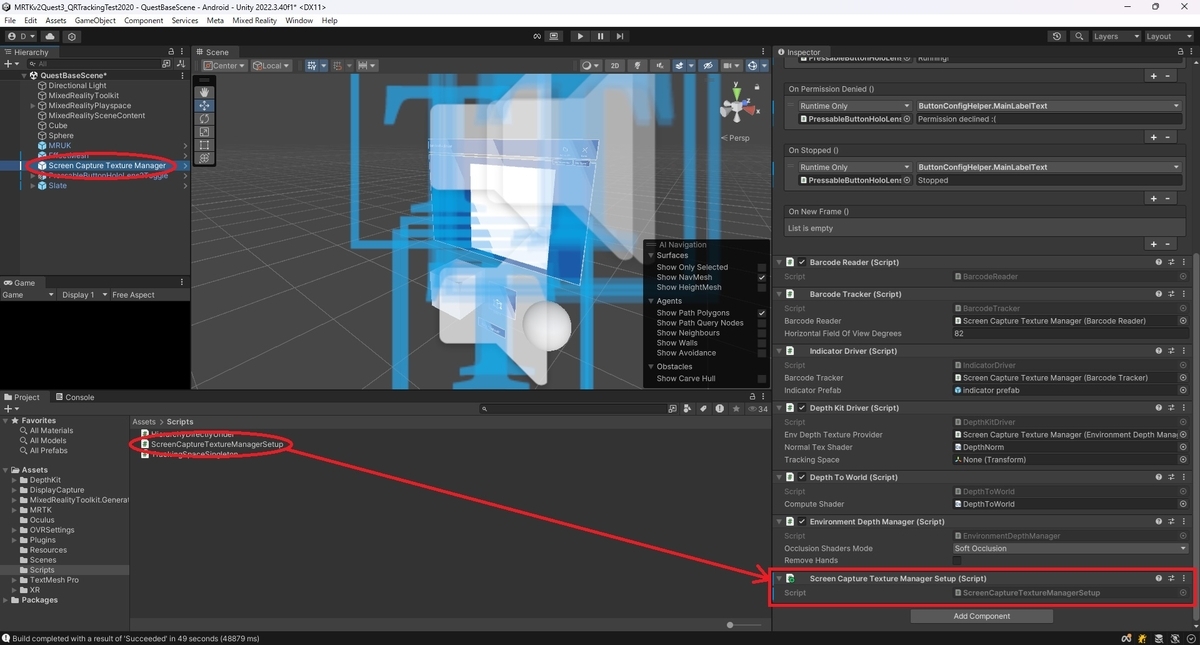

次にプレハブ側には以下のスクリプトを設定します。
・ScreenCaptureTextureManagerSetup.cs

using Anaglyph.XRTemplate.DepthKit;
using UnityEngine;

[RequireComponent(typeof(DepthKitDriver))]
public class ScreenCaptureTextureManagerSetup : MonoBehaviour
{
    void Awake()
    {
        // DepthKitDriverの参照を取得する
        DepthKitDriver depthKitDriver = GetComponent<DepthKitDriver>();
        // DepthKitDriverのTrackingSpaceにTrackingSpaceSingleton(CameraRig配下)のTransformを設定
        if (TrackingSpaceSingleton.Instance == null)
        {
            Debug.LogError("TrackingSpaceSingleton is not found.");
            return;
        }
        depthKitDriver.trackingSpace = TrackingSpaceSingleton.Instance.TrackingSpaceTransform;
    }
}
