HoloLensでユニティちゃんトゥーンシェーダーを試す

サンプルプロジェクトの作成

HoloLens でユニティちゃんトゥーンシェーダーを試すため、MRTK を取り込んだサンプルプロジェクトを作成します。

ユニティちゃんトゥーンシェーダーのインポート

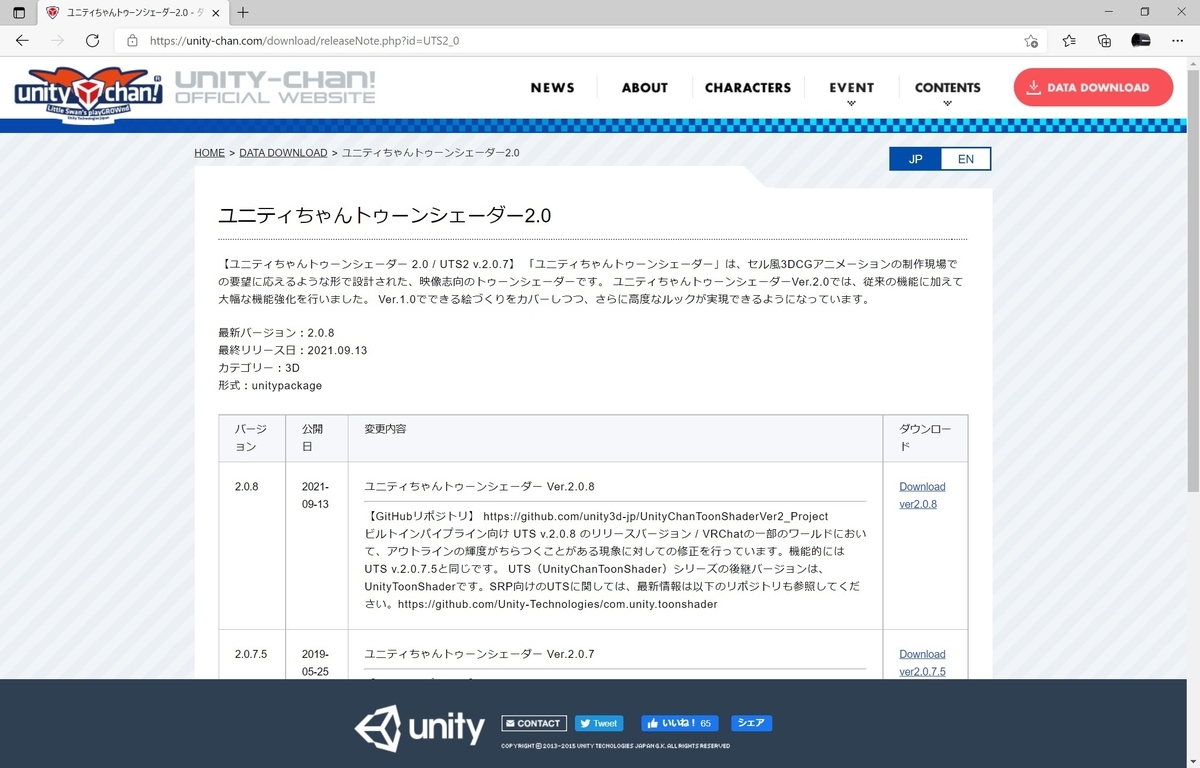

上記サイトからダウンロードした UnityPackage を Unity プロジェクトにインポートします。

これで[Shader]欄から[UnityChanToonShader]が選択可能になります。

試しにホロモンモデルのマテリアルのシェーダを MRTK/Standard シェーダからユニティちゃんトゥーンシェーダーに差し替えてみました。

片目しか描写されない問題

このままプロジェクトをビルドして HoloLens で見た目を確認するとユニティちゃんトゥーンシェーダーを設定したオブジェクトが左目のみに描画される問題が発生します。
これはデフォルトの XR プラグイン設定では以下の記事で紹介したシングルパスインスタンシングレンダリングが利用されることが原因です。
bluebirdofoz.hatenablog.com

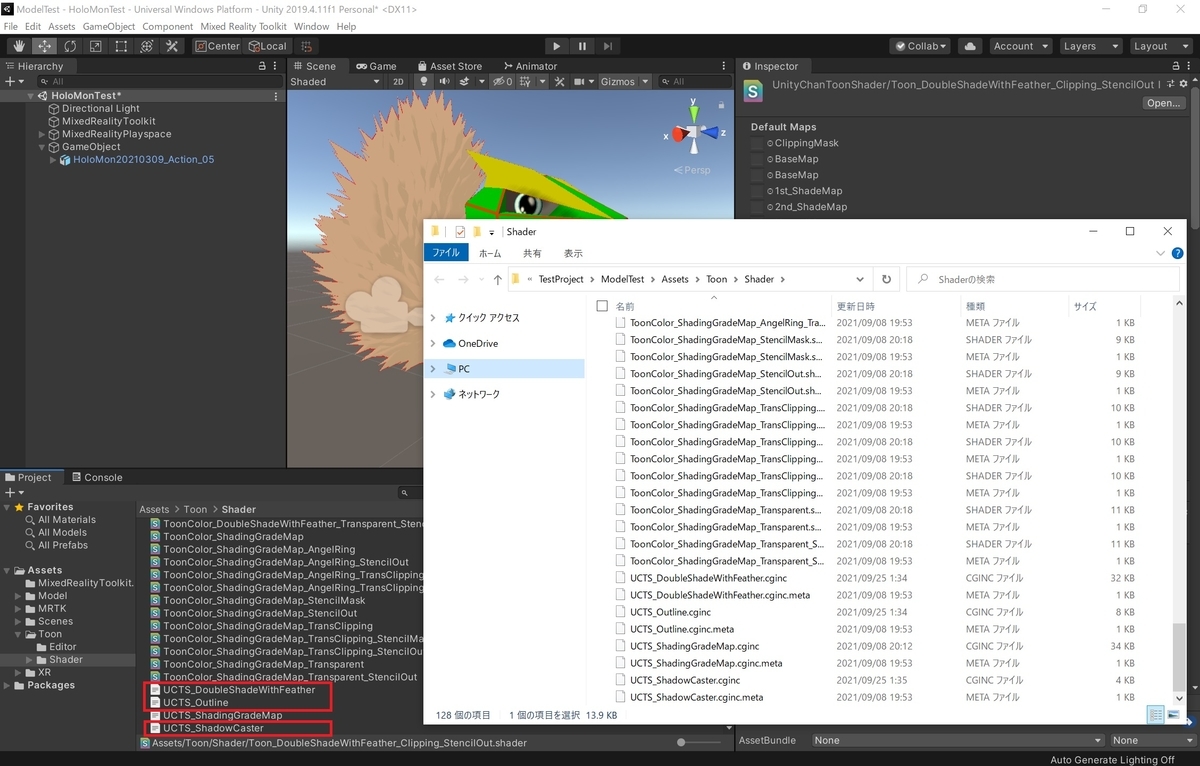

今回は上記の記事を参考に以下の4つのファイルをシングルパスインスタンシングレンダリングに対応させて問題を回避しました。
・UCTS_DoubleShadeWithFeather.cginc
・UCTS_Outline.cginc
・UCTS_ShadingGradeMap.cginc
・UCTS_ShadowCaster.cginc

以下は UCTS_Outline.cginc の対応例です。
・UCTS_Outline.cginc

// ------------ 中略 ------------
            uniform sampler2D _ClippingMask; uniform float4 _ClippingMask_ST;
            uniform float _Clipping_Level;
            uniform fixed _Inverse_Clipping;
            uniform fixed _IsBaseMapAlphaAsClippingMask;
#endif
            struct VertexInput {
                float4 vertex : POSITION;
                float3 normal : NORMAL;
                float4 tangent : TANGENT;
                float2 texcoord0 : TEXCOORD0;

                // シングルパスインスタンシング対応のため挿入 --- ここから
                UNITY_VERTEX_INPUT_INSTANCE_ID
                // シングルパスインスタンシング対応のため挿入 --- ここまで
            };
            struct VertexOutput {
                float4 pos : SV_POSITION;
                float2 uv0 : TEXCOORD0;
                float3 normalDir : TEXCOORD1;
                float3 tangentDir : TEXCOORD2;
                float3 bitangentDir : TEXCOORD3;

                // シングルパスインスタンシング対応のため挿入 --- ここから
                UNITY_VERTEX_OUTPUT_STEREO
                // シングルパスインスタンシング対応のため挿入 --- ここまで
            };
            VertexOutput vert (VertexInput v) {
                VertexOutput o = (VertexOutput)0;

                // シングルパスインスタンシング対応のため挿入 --- ここから
                UNITY_SETUP_INSTANCE_ID(v);
                UNITY_INITIALIZE_OUTPUT(VertexOutput, o);
                UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(o);
                // シングルパスインスタンシング対応のため挿入 --- ここまで

                o.uv0 = v.texcoord0;
                float4 objPos = mul ( unity_ObjectToWorld, float4(0,0,0,1) );
                float2 Set_UV0 = o.uv0;
                float4 _Outline_Sampler_var = tex2Dlod(_Outline_Sampler,float4(TRANSFORM_TEX(Set_UV0, _Outline_Sampler),0.0,0));
// ------------ 中略 ------------
                return o;
            }
            float4 frag(VertexOutput i) : SV_Target{
                // シングルパスインスタンシング対応のため挿入 --- ここから
                UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(i);
                // シングルパスインスタンシング対応のため挿入 --- ここまで

                //v.2.0.5
                _Color = _BaseColor;
                float4 objPos = mul ( unity_ObjectToWorld, float4(0,0,0,1) );
// ------------ 中略 ------------
                return Set_Outline_Color;
#endif
            }

動作確認

改めてプロジェクトを HoloLens2 にデプロイします。

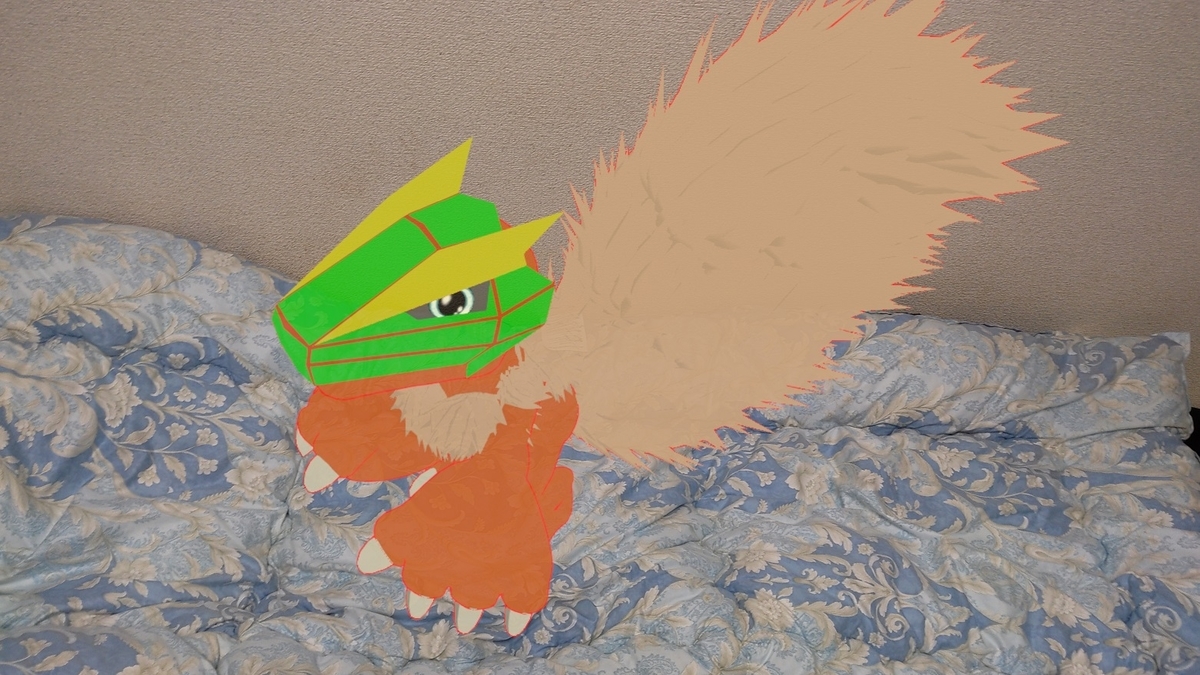

以下の通り、HoloLens2 上でトゥーンシェーダが動作しました。

ただし描画負荷が高いため MRTK/Standard シェーダでは 60 fps で確認できていたホロモンモデルがユニティちゃんトゥーンシェーダーでは 20 fps までFPSが低下してしまいました。
