ここでは、モデル誤差抑制補償器（Model Error Compensator, MEC）の効果を確認するための数値例として共振特性を持つ2次システムのシミュレーション結果を示します。共振周波数付近でのモデル誤差に対するMECの効果を検証します。

モデル誤差抑制補償器についての説明は以下の記事をご覧下さい。

blog.control-theory.com

制御対象と問題設定

ここでは、制御対象として次の共振特性を持つ対象を扱います。

$P(s) = (c+\delta c)\frac{s+(b+\delta b)}{s^2+(a+\delta a)s+(15+\delta d)}$

ここで、本記事では $a = 1, b = 2, c = 1.5$ とし、 $\delta a, \delta b, \delta c, \delta d$ の取りうる範囲をそれぞれ $\pm 1, \pm 1, \pm 0.1, \pm 5$ とします。分母の定数項15により、共振周波数は約 $\sqrt{15} \approx 3.87 \text{rad/s}$ となります。

この制御対象は、機械系システムでよく見られる共振特性を模擬しており、制御設計において注意が必要な典型的なシステムです。

制御対象の周波数特性

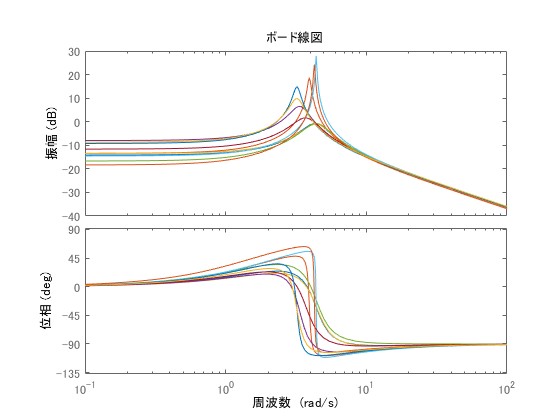

まず、モデル誤差を含む10種類の制御対象の周波数特性（ボード線図）を示します。

共振ピークの位置や大きさにバラツキが生じていることが確認できます。このような特性のバラツキは、制御性能の劣化や安定性の問題を引き起こす可能性があります。

MECなしの場合

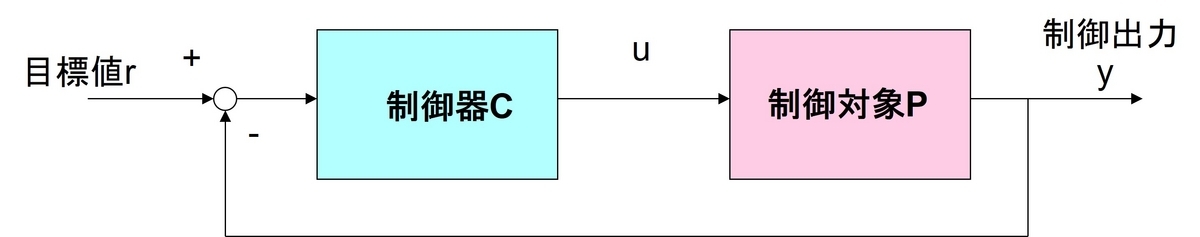

まず、誤差がない場合についてフィードバック比例制御器 $C = 5$ を施した結果を示します。ブロック線図は以下のようになります。

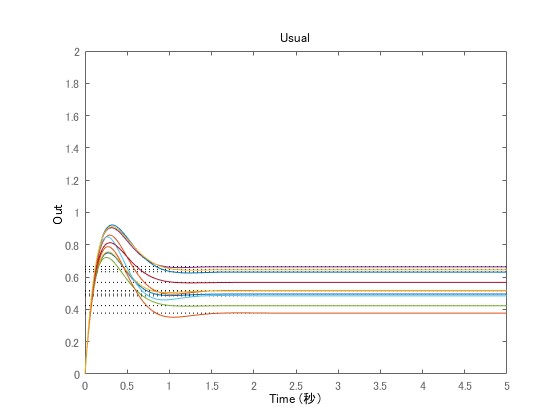

次に制御結果（ステップ応答）が以下のようになります。

応答のバラツキが確認できます。今回は４つの変数を変えていますので、ばらつき方にバリエーションがあります。

次に、誤差補償器を次のように定めてMECを構築した場合の結果を示します。

$D = 50 + \frac{50}{s}$

誤差補償器はPI制御構造にしており、ハイゲインフィードバックとなっています。MECを含む制御構造は次のように与えられます。

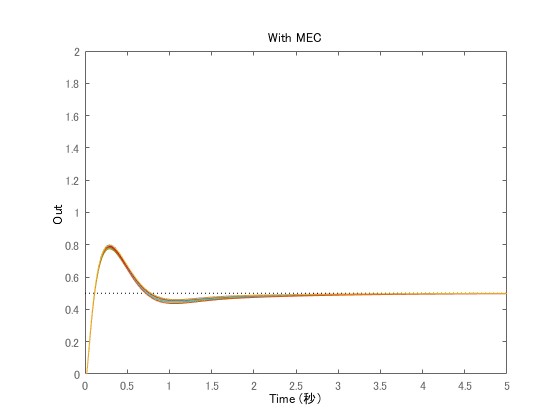

このとき、得られた応答波形は次のようになります。

MECを用いることで、バラツキが劇的に少なくなっていることが確認できます。

MECを含む制御系を構成することにより、共振特性のバラツキ（ $\delta a, \delta b, \delta c, \delta d$ ）の影響が出力にはほとんど現れていないことが確認できます。特に、共振周波数の変動による制御性能への影響が大幅に抑制されています。

MATLABシミュレーションコード

最後に、本記事のシミュレーションで使用したMATLABコードを示します。

clear;
close all;
a = 1;
b = 2;
c = 1.5;
for i = 1:10
    delb = -1+2*rand();       % ±1の範囲でランダム
    dela = -1+2*rand();       % ±1の範囲でランダム
    delc = -0.1+0.2*rand();   % ±0.1の範囲でランダム
    deld = -5+10*rand();      % ±5の範囲でランダム

    % 共振を持つ制御対象（2次系）
    P=(c+delc)*tf([1 b+delb],[1 (a+dela) 15+deld]);

    % 周波数特性の確認
    figure(1)
    bode(P)
    hold on

    % ノミナルモデル（誤差なし）
    Pn = (c)*tf([1 b],[1 (a) 15]);
    Con=5;  % 比例制御器

    % PI型誤差補償器
    D=tf([50 50],[1 0]);

    % MECなしの制御系
    T_usual = feedback(P*Con,1);
    figure(2)
    step(T_usual)
    xlabel('Time')
    ylabel('Output')
    title('MECなし（共振系）')
    xlim([0 5])
    ylim([0 2])
    hold on

    % MECありの制御系
    T_mec = feedback(Pn*Con,1)*feedback(P*D,1)-feedback(Con,Pn)*feedback(P,D);
    figure(3)
    step(T_mec)
    xlabel('Time')
    ylabel('Output')
    title('MEC適用（共振系）')
    xlim([0 5])
    ylim([0 2])
    hold on
end
