こんにちは、amumaです。
今回は下書き供養の記事。昨年のアドベントカレンダーで公開しようと思って面倒くさくなった未公開だったもの。
adventar.org
中華サイトでパーツを仕入れて、ゲームボーイカラーをバックライト化しましょう。
※このページはGBC用バックライトLCDについての記事です。2019年末頃から出たIPS液晶に関するものではありません。
必要なもの
- GBC素体
- バックライトLCDなどパーツキット
- ドライバー（+,Yがあればいい）
- ペンチ、デザインカッター（シェルの加工に使用）
- 換装シェル（せっかくなのでシェルもオリジナルなものに変えるのがおすすめ）
手順
分解
まずは分解。ドライバーではずせるパーツはすべて外す。
液晶ユニットの組み立て

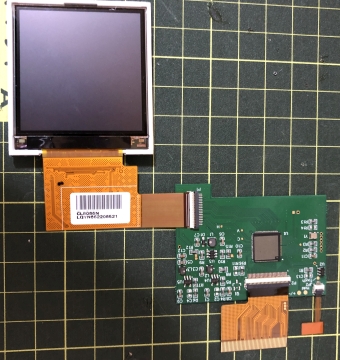

液晶、専用基板、輝度調節センサー（一番細いフレキ）、本体との接続フレキケーブルを画像のように先に接続してしまう。
シェルの加工と液晶の調整
バックライト液晶の場合、基板を収納するスペースがないため、シェルの一部を加工する必要がある。
実際に液晶を当ててみるとわかるが、純正液晶の下辺に接する部分が邪魔になるので、ペンチやカッターでカットしてしまう。平らになるようヤスリなどで加工する。
加工が終わったら両面テープで液晶を固定。店舗によっては位置調整用のスペーサーなどが付属するが、わたしはついてこなかったので気合で調整した。

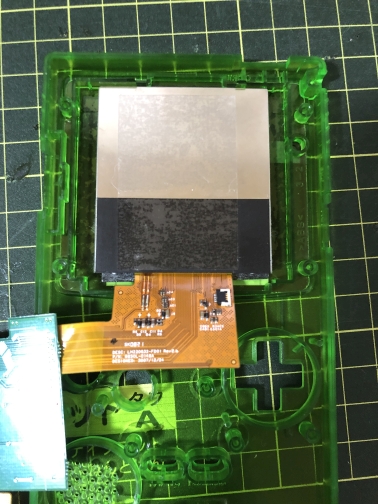

画像は加工した上で液晶を固定したところ
本体組み上げ
分解と逆の手順で組み上げていく。
液晶の変換基板の組み込みを気をつける。
完成
問題なく起動、動作すればOK

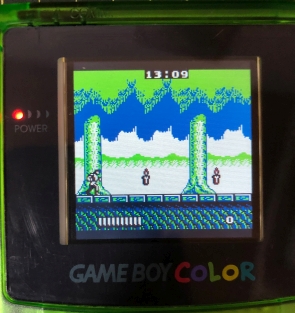

暗室での撮影。結構明るい、輝度調節も可能。
もちろんGBソフトも問題なく動作。
おわり
